GEBRUIKSAANWIJZING TCVC 3055 S EINHELL

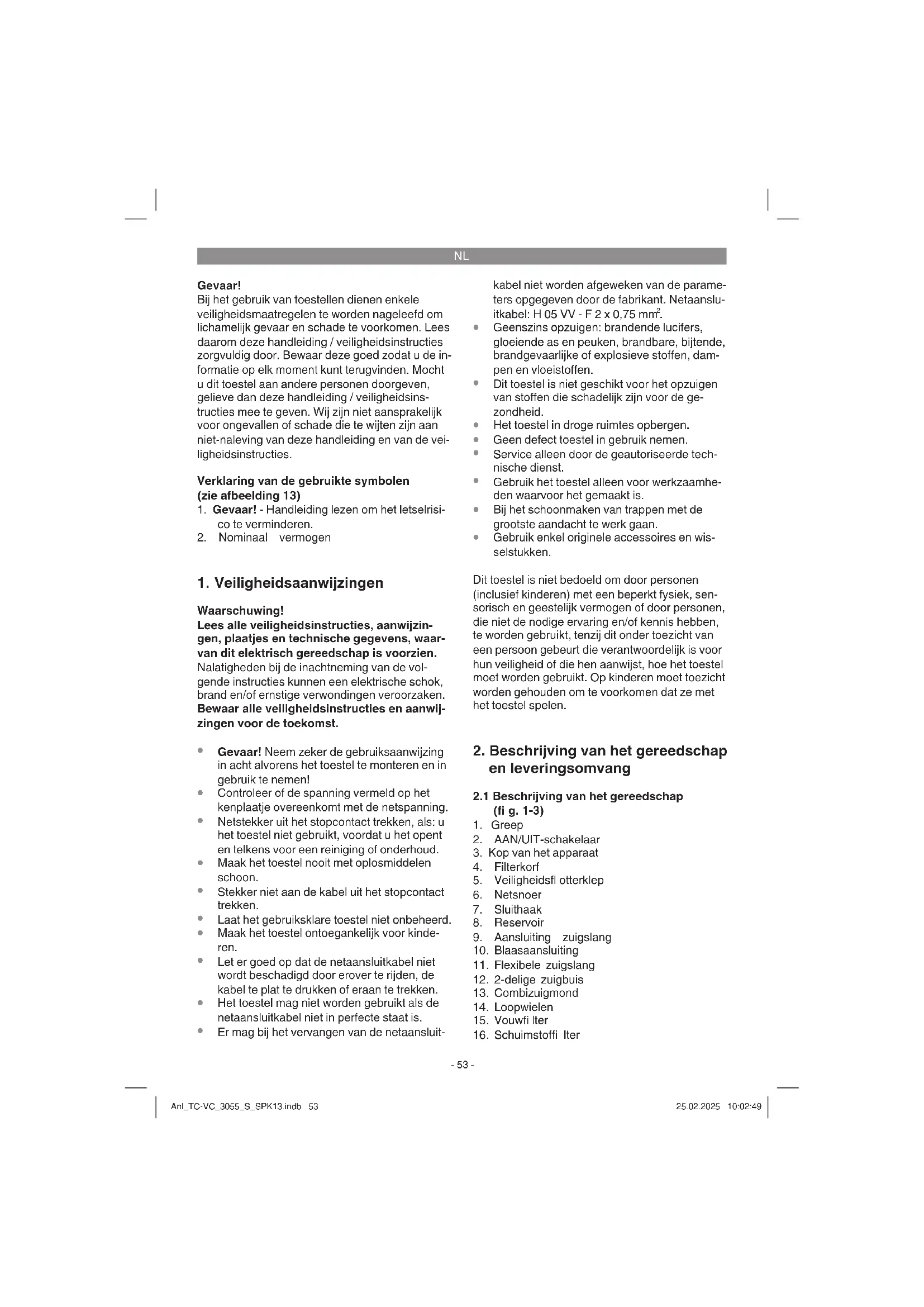

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 13)

1. Gevaar! - Handleiding lezen om het letselrisi-

1. Veiligheidsaanwijzingen

Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst.

Gevaar! Neem zeker de gebruiksaanwijzing in acht alvorens het toestel te monteren en in gebruik te nemen!

Controleer of de spanning vermeld op het kenplaatje overeenkomt met de netspanning.

Netstekker uit het stopcontact trekken, als: u het toestel niet gebruikt, voordat u het opent en telkens voor een reiniging of onderhoud.

Maak het toestel nooit met oplosmiddelen schoon.

Stekker niet aan de kabel uit het stopcontact trekken.

Laat het gebruiksklare toestel niet onbeheerd.

Maak het toestel ontoegankelijk voor kinde- ren.

Let er goed op dat de netaansluitkabel niet wordt beschadigd door erover te rijden, de kabel te plat te drukken of eraan te trekken.

Het toestel mag niet worden gebruikt als de netaansluitkabel niet in perfecte staat is.

Er mag bij het vervangen van de netaansluit- kabel niet worden afgeweken van de parame- ters opgegeven door de fabrikant. Netaanslu- itkabel: H 05 VV - F 2 x 0,75 mm

Geenszins opzuigen: brandende lucifers, gloeiende as en peuken, brandbare, bijtende, brandgevaarlijke of explosieve stoffen, dam- pen en vloeistoffen.

Dit toestel is niet geschikt voor het opzuigen van stoffen die schadelijk zijn voor de ge- zondheid.

Het toestel in droge ruimtes opbergen.

Geen defect toestel in gebruik nemen.

Service alleen door de geautoriseerde tech- nische dienst.

Gebruik het toestel alleen voor werkzaamhe- den waarvoor het gemaakt is.

Bij het schoonmaken van trappen met de grootste aandacht te werk gaan.

Gebruik enkel originele accessoires en wis- selstukken. Dit toestel is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sen- sorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het toestel moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het toestel spelen.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

3. Kop van het apparaat

9. Aansluiting zuigslang

10. Blaasaansluiting

17. Haak voor het opwikkelen van de kabel

21. Bevestigingsschroeven aan de greep

22. Houder voor accessoires

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Vouwfilter met deksel

Bevestigingsschroef voor greep (2 x)

Originele handleiding Het toestel is voorzien van een ketting (z) op de bodem van de container. Deze ketting dient om het opwekken van statische elektriciteit tijdens het gebruik te verminderen.

3. Reglementair gebruik

De nat-/droogzuiger is geschikt voor het nat- en droogzuigen mits gebruikmaking van de overe- enkomstige fi lter. Het toestel is niet bedoeld om brandbare, explosieve of voor de gezondheid gevaarlijke stoff en op te zuigen. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Waarschuwing! Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Het toestel mag enkel op een veiligheidsstopcon- tact worden aangesloten!

5.1 Montage van het toestel

Montage van de kop van het toestel (fi g. 6) De kop (3) van het toestel is vastgemaakt aan de container (8) m.b.v. de sluithaak (7). Om de kop (3) van het toestel af te nemen sluithaken (7) ope- nen en de kop (3) afnemen. Bij het heraanbren- gen van de kop (3) van het toestel erop letten dat de sluithaken (7) correct vastklikken. Montage van de loopwielen (afbeelding 5) Monteer de loopwielen (14) zoals te zien in afbe- elding 5. Montage van de greep (fi g. 4) Monteer het handvat (1) m.b.v. een schroeven- draaier.

5.2 Montage van de fi lters

Aanwijzing! De nat-/droogzuiger nooit zonder fi lter gebruiken! Let er wel steeds op dat de fi lters goed vast zit- ten! Montage van de schuimstoffi lter (fi g. 7) Voor het natzuigen trekt u de bijgaande schuim- stoffi lter (16) over de fi lterkorf (fi g. 2/4). De bij de levering reeds gemonteerde vouwfi lter (15) is niet geschikt voor het natzuigen! Montage van de vouwfi lter (fi g. 8) Voor het drogzuigen schuift u de vouwfi lter (15) over de fi lterkorf (fi g. 2/4). De vouwfi lter (15) is enkel geschikt voor het droogzuigen! Montage van de vuilopvangzak (fi g. 8a) Voor het opzuigen van fi jn droog vuil is het aan te raden bovendien de vuilopvangzak aan te brengen. Daardoor blijft de vouwfi lter (15) langer vrij en het zuigvermogen blijft langer bewaard. Bovendien wordt het verwijderen van het stof ver- gemakkelijkt. Trek de vuilopvangzak over de aan- zuigopening. De vuilopvangzak is enkel geschikt voor het droogzuigen.

5.3 Montage van de zuigslang (fi g. 9-12)

Verbind naargelang het toepassingsgeval de zu- igslang (11) met de overeenkomstige aansluiting van de nat-/droogzuiger. Zuigen Sluit de zuigslang (11) aan op de aansluiting zu- igslang (9). Blazen Sluit de zuigslang (11) aan op de blaasaansluiting (10). Voor de verlenging van de zuigslang (11) kunt u één of meerdere elementen van de 2-delige zuig- buis (12) op de zuigslang (11) steken.

Combinatiezuigmond (13) De combinatiezuigmond (13) is geschikt voor het afzuigen van vaste stoff en en vloeistoff en op mid- delgrote tot grote oppervlakten. Voegmondstuk (fi g. 11) Het mondstuk voor voegen (23) is geschikt voor het afzuigen van vast stof en vloeistoff en in hoeken, randen en op andere moeilijk toeganke- lijke plaatsen.

schakelaar staat op 0: UIT Schakelaar staat op I: normale werkwijze

Gebruik voor het droogzuigen de vouwfi lter (15). Bovendien kan een vuilopvangzak worden aange- bracht. (Zie punt 5.2). Let er wel steeds op dat de fi lters goed vast zit- ten!

Gebruik voor het natzuigen de schuimstoffi lter (16) (zie punt 5.2). Let er wel op dat de fi lter altijd goed vast zit! Waterafl aatplug (fi g. 1) Om de container (8) bij het natzuigen gemakkeli- jker te kunnen leegmaken is die voorzien van een wateraftapplug (19). Wateraftapplug (19) tegen de richting van de wijzers van de klok in opendraaien en vloeistof afl aten. Anl_TC-VC_3055_S_SPK13.indb 55Anl_TC-VC_3055_S_SPK13.indb 55 25.02.2025 10:02:5025.02.2025 10:02:50NL

Bij het natzuigen gaat de veiligheidsvlotterklep (5) dicht zodra het maximale vulniveau op de bak is bereikt. Daarbij verandert het aanzuiggeluid van het toestel, het wordt luider. Schakel dan het toes- tel uit en maak de bak leeg. Gevaar! De nat-/droogzuiger is niet geschikt voor het op- zuigen van brandbare vloeistoff en! Gebruik voor het natzuigen enkel de bijgaande schuimstoffi lter!

Verbindt de zuigslang (11) met de blaasaanslui- ting (10) van de nat/droogzuiger.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil.

Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.

8.2 Schoonmaken van de kop (3) van het toe-

stel Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het toestel kunnen aantasten.

8.3 Schoonmaken van de container (8)

De container kan naargelang de vervuiling wor- den schoongemaakt met een vochtige doek en wat zachte zeep of onder stromend water.

8.4 Schoonmaken van de fi lter

Reiniging van de vouwfi lter (15) Reinig de vouwfi lter (15) regelmatig door er voor- zichtig tegen te kloppen en met een fi jne vorstel of een stoff er schoon te maken. Schoonmaken van de schuimstoffi lter (16) Maak de schuimstoffi lter (16) met wat zachte zeep onder stromend water schoon en laat hem aan de lucht drogen.

Controleer regelmatig en telkens voor gebruik van het toestel of de fi lters van de nat-/droogzuiger goed vast zitten.

8.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TC-VC_3055_S_SPK13.indb 56Anl_TC-VC_3055_S_SPK13.indb 56 25.02.2025 10:02:5025.02.2025 10:02:50NL

Afvalverwijdering Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz- amelpunt. Alleen voor landen binnen de EU: Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de moge- lijke aanwezigheid van gevaarlijke stoff en schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden. Anl_TC-VC_3055_S_SPK13.indb 57Anl_TC-VC_3055_S_SPK13.indb 57 25.02.2025 10:02:5025.02.2025 10:02:50NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Combi-zuigmond, voegmondstuk, meubelzuig- mond, adapter voor elektrisch materieel, etc. Verbruiksmateriaal/verbruiksstukken* Vouwfi lter, schuimstoffi lter, vuilopvangzak, extra fi lter etc. Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TC-VC_3055_S_SPK13.indb 58Anl_TC-VC_3055_S_SPK13.indb 58 25.02.2025 10:02:5125.02.2025 10:02:51E
