TCVC 3055 S - Elektrikli süpürge EINHELL - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU TCVC 3055 S EINHELL

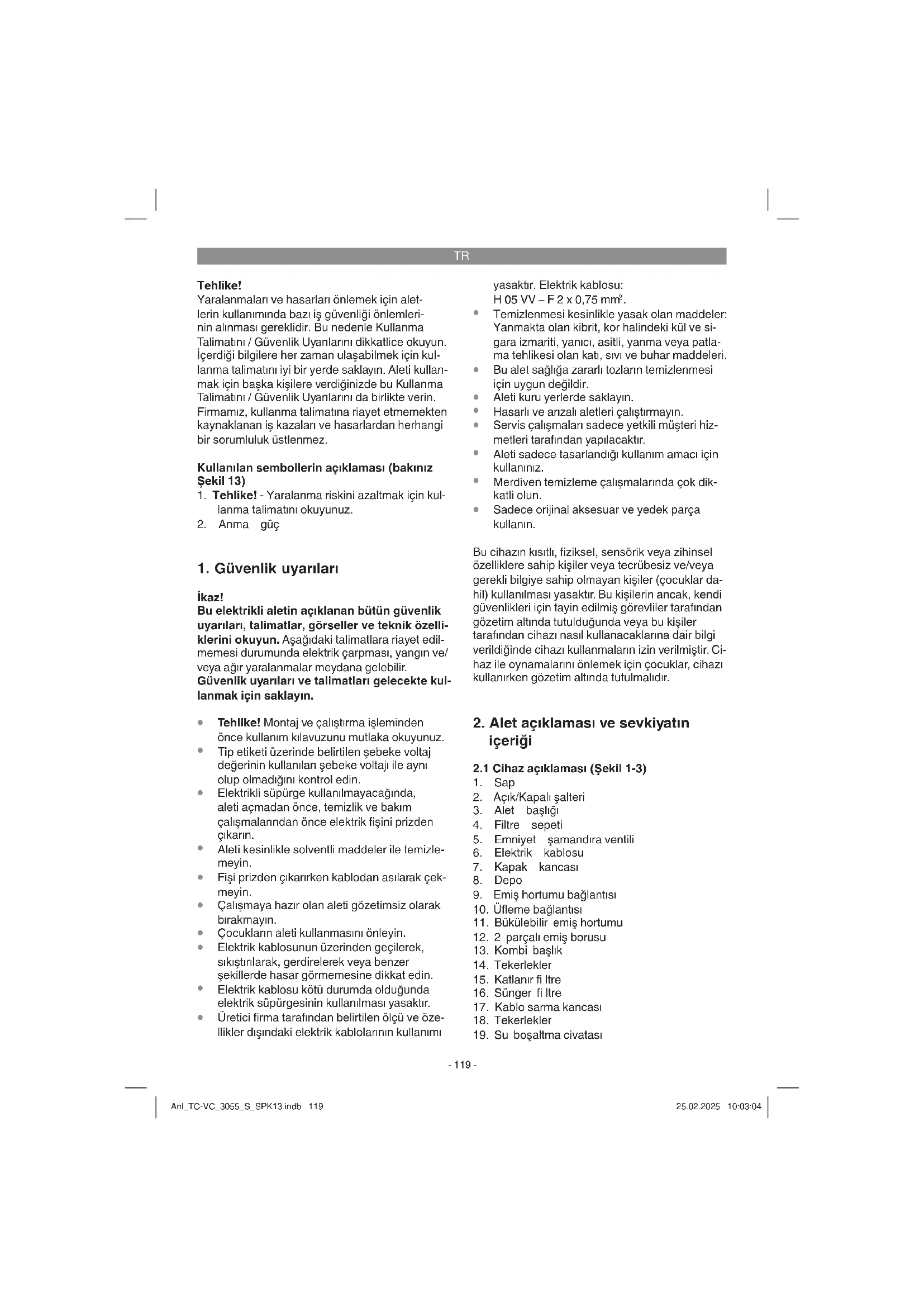

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez. Kullanılan sembollerin açıklaması (bakınız Şekil 13)

1. Tehlike! - Yaralanma riskini azaltmak için kul-

lanma talimatını okuyunuz.

1. Güvenlik uyarıları

İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelli- klerini okuyun. Aşağıdaki talimatlara riayet edil- memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kul- lanmak için saklayın.

Tehlike! Montaj ve çalıştırma işleminden önce kullanım kılavuzunu mutlaka okuyunuz.

Tip etiketi üzerinde belirtilen şebeke voltaj değerinin kullanılan şebeke voltajı ile aynı olup olmadığını kontrol edin.

Elektrikli süpürge kullanılmayacağında, aleti açmadan önce, temizlik ve bakım çalışmalarından önce elektrik fişini prizden çıkarın.

Aleti kesinlikle solventli maddeler ile temizle- meyin.

Fişi prizden çıkarırken kablodan asılarak çek- meyin.

Çalışmaya hazır olan aleti gözetimsiz olarak bırakmayın.

Çocukların aleti kullanmasını önleyin.

Elektrik kablosunun üzerinden geçilerek, sıkıştırılarak, gerdirelerek veya benzer şekillerde hasar görmemesine dikkat edin.

Elektrik kablosu kötü durumda olduğunda elektrik süpürgesinin kullanılması yasaktır.

Üretici firma tarafından belirtilen ölçü ve öze- llikler dışındaki elektrik kablolarının kullanımı yasaktır. Elektrik kablosu: H 05 VV – F 2 x 0,75 mm

Temizlenmesi kesinlikle yasak olan maddeler: Yanmakta olan kibrit, kor halindeki kül ve si- gara izmariti, yanıcı, asitli, yanma veya patla- ma tehlikesi olan katı, sıvı ve buhar maddeleri.

Bu alet sağlığa zararlı tozların temizlenmesi için uygun değildir.

Aleti kuru yerlerde saklayın.

Hasarlı ve arızalı aletleri çalıştırmayın.

Servis çalışmaları sadece yetkili müşteri hiz- metleri tarafından yapılacaktır.

Aleti sadece tasarlandığı kullanım amacı için kullanınız.

Merdiven temizleme çalışmalarında çok dik- katli olun.

Sadece orijinal aksesuar ve yedek parça kullanın. Bu cihazın kısıtlı, fi ziksel, sensörik veya zihinsel özelliklere sahip kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar da- hil) kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmaların izin verilmiştir. Ci- haz ile oynamalarını önlemek için çocuklar, cihazı kullanırken gözetim altında tutulmalıdır.

2. Alet açıklaması ve sevkiyatın

2.1 Cihaz açıklaması (Şekil 1-3)

2. Açık/Kapalı şalteri

5. Emniyet şamandıra ventili

9. Emiş hortumu bağlantısı

10. Üfl eme bağlantısı

11. Bükülebilir emiş hortumu

12. 2 parçalı emiş borusu

2.2 Sevkiyatın içeriği

Kullanma talimatının sevkiyatın içeriği bölümünde yazılı olan parçaların tamamının ambalaj için- den çıkıp çıkmadığını kontrol edin. Herhangi bir parçanın eksik olması durumunda, ürünü satın aldıktan sonraki en geç 5 iş günü içinde geçerli kasa fi şi veya fatura ile birlikte Servis Merkezimize veya ürünü satın aldığınız en yakın yapı marketine başvurunuz. Bu konu ile ilgili olarak, Kullanma Talimatının son bölümünde yer alan Garanti Yönetmeliğindeki garanti tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Kapaklı katlanır filtre

Orijinal kullanma talimatı Alet depo tabanına bağlanmış bir zincir (z) ile donatılmıştır. Bu zincir kullanım esnasında statik yüklenmeyi önler.

3. Kullanım amacına uygun kullanım

Islak kuru elektrikli süpürge, uygun fi ltre malzeme- si kullanılarak ıslak ve kuru temizleme işlemleri için uygundur. Elektrikli süpürge yanıcı, patlayıcı veya sağlığa zararlı maddelerin temizlenmesi için uygun değildir. Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen aletlerimizin ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığı nı dikkate alın. Ma- kinelerin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kayna- klanan hasarlar garanti kapsamına dahil değildir.

4. Teknik Özellikler

5. Çalıştırmadan önce

İkaz! Cihazı çalıştırmadan önce, tip etiketi üze- rinde belirtilen şebeke voltaj değerinin kullanılan şebeke voltajı ile aynı olup olmadığını kontrol edin. Cihazın elektrik kablosu fi şi sadece koruma kontaktlı prize takılacaktır!

Alet başlığının montajı (Şekil 6) Alet başlığı (3) kapak kancası (7) ile depoya (8) bağlanmıştır. Alet başlığını (3) yerinden çıkarmak için kapak kancasını (7) açın ve alet başlığını (3) çıkarın. Alet başlığını (3) monte ederken kapak kancasının (7) tam doğru şekilde sabitlenmiş olmasını dikkate alın. Tekerleklerin montajı (Şekil 5) Tekerlekleri (14) Şekil 5’de gösterildiği gibi monte Anl_TC-VC_3055_S_SPK13.indb 120Anl_TC-VC_3055_S_SPK13.indb 120 25.02.2025 10:03:0425.02.2025 10:03:04TR

edin. Sap montajı (Şekil 4) Sapı (1) tornavida ile monte edin.

5.2 Filtrenin montajı

Not! Islak kuru elektrikli süpürgesini kesinlikle fi ltresiz kullanmayın! Filtrenin doğru ve sağlam şekilde takılmış olmasını daima kontrol edin! Sünger fi ltrenin montajı (Şekil 7) Islak temizleme işlemini uygulamak için cihaz ile birlikte gönderilmiş olan sünger fi ltreyi (16) fi ltre sepetinin (Şekil 2/4) üzerine geçirin. Cihazın sevkiyatında takılı olan katlanır fi ltre (15) ıslak te- mizleme işlemi için uygun değildir! Katlanır fi ltrenin montajı (Şekil 8) Kuru temizleme işlemi için katlanır fi ltreyi (15) fi ltre sepetinin (Şekil 2/4) üzerine geçirin. Katlanır fi ltre (15) sadece kuru temizleme için uygundur! Kir tutma torbası nın montajı (Şekil 8a) İnce, kuru toz ve kirlerin temizlenmesi için ek olarak kir tutma torbasının monte edilmesi tavsiye edilir. Böylece katlanır fi ltre (15) daha uzun süre temiz kalır ve makinenin emme gücü uzun süre muhafaza edilir. Ayrıca toplanan tozların temiz- lenmesi ve bertaraf edilmesi de kolaylaşır. Kir tutma torbasını emme deliğinin üzerine geçirin. Kir tutma torbası sadece kuru temizleme işlemi için uygundur.

5.3 Hortumun montajı (Şekil 9-12)

Temizleme uygulaması türüne bağlı olarak hortu- mu (11) ıslak/kuru elektrikli süpürgesinin uygun bağlantısına bağlayın. Emme Hortumu (11) hortum bağlantısına (9) bağlayın Üfl eme Hortumu (11) üfl eme bağlantısına (10) bağlayın Hortumun (11) uzatılabilmesi için 2 parçal ı bo- runun (12) bir veya birden fazla parçası hortuma (11) takılabilir.

Kombi başlık (13) Kombi başlık (13), orta ve büyük yüzeylerdeki katı ve sıvı maddelerin emilerek temizlenmesi için uygundur. Ya r ık başlığı (Şekil 11) Ya r ık başlığı (23) köşe, kenar ve zor erişilebilir yerlerdeki katı madde ve sıvıların temizlenmesi için uygundur.

6.1 Açık / Kapalı şalteri (Şekil 2/2)

Şalter pozisyonu 0: Kapalı Şalter pozisyonu I: Normal işletme

Kuru temizleme işlemi için katlanır fi ltreyi (15) kullanın. Ek olarak kir tutma torbası da monte edi- lebilir. (bkz. Madde 5.2). Filtrenin doğru ve sağlam şekilde takılmış olmasını kontrol edin!

Islak temizleme işlemi için sünger fi ltresini (16) (bkz. Madde 5.2) kullanın. Filtrenin doğru ve sağlam şekilde takılmış olmasını kontrol edin! Su boşaltma vidası (Şekil 1) Islak temizleme işleminde deponun (8) kolay şekilde boşaltılması için su boşaltma vidası (19) bulunur. Su boşaltma vidasını (19) sola döndüre- rek aç ın ve suyu boşaltın. Islak temizleme işleminde deponun azami dolum seviyesine erişildiğinde emniyet şamandıra ventili (5) kapanır. Bu durumda aletin emiş sesi değişir ve yükselir. Ses yükseldiğinde aleti kapatın ve depoyu boşaltın. Tehlike! Islak/kuru elektrikli süpürgesi yanıcı sıvıların te- mizlenmesi için uygun değildir! Islak temizleme işlemi için sadece alet ile birlikte sevk edilen sünger fi ltreyi kullanın!

Hortumu (11) ıslak/kuru elektrikli süpürgesinin üfl eme bağlantısına (10) bağlayın.

7. Elektrik kablosunun değiştirilmesi

Tehlike! Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir. Anl_TC-VC_3055_S_SPK13.indb 121Anl_TC-VC_3055_S_SPK13.indb 121 25.02.2025 10:03:0425.02.2025 10:03:04TR

8. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Temizleme çalışmalarına başlamadan önce elektrik kablosunun fi şini çıkarın.

Koruma donanımları, hava yarıkları ve motor gövdesini toz ve kirden mümkün olduğunca arındırın.

Cihazı her kullanım sonrasında temizlemenizi tavsiye ederiz.

8.2 Alet başlığının temizlenmesi (3)

Cihazı düzenli olarak, hafi f ıslak bez ve bir miktar sıvı sabun ile temizleyin. Temizleme işleminde deterjan veya solvent malzemesi kullanmayın; bu malzemeler cihazın plastik parçalarını tahriş edebilir.

8.3 Deponun temizlenmesi (8)

Depo kirlenme derecesine bağlı olarak hafi f ıslak bez ve bir miktar sıvı sabun ile veya suyun altına tutularak temizlenebilir.

8.4 Filtrenin temizlenmesi

Katlanır fi ltrenin (15) temizlenmesi Katlanır fi ltreyi (15) düzenli olarak dikkatlice sil- keleyerek ve ince bir fırça veya faraş ile temizleyin. Sünger fi ltrenin (16) temizlenmesi Sünger fi ltreyi (16) bir miktar sıvı sabun ile ve suy- un altına tutarak temizleyin ve havada kurutun.

Islak/kuru elektrikli süpürgesindeki fi ltrenin, sağlam şekilde ba ğlı olup olmadığını her kullanımdan önce düzenli olarak kontrol edin.

8.6 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir;

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.Einhell-Service.com sayfasında açıklanmıştır.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için aksesuar bir ambalaj içinde sevk edilir. Bu ambalaj hammad- dedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Aksesuar örneğin metal ve plastik gibi çeşitli mal- zemelerden meydana gelir. Arızalı parçaları özel atık bertaraf etme sistemine verin. Bu sistemin nerede olduğunu bayinizden veya yerel yönetimlerden öğrenebilirsiniz!

Alet ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal saklama sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın Anl_TC-VC_3055_S_SPK13.indb 122Anl_TC-VC_3055_S_SPK13.indb 122 25.02.2025 10:03:0525.02.2025 10:03:05TR

Ta s fi ye (İmha Etmek) Elektrikli el aletleri, şarj edilebilir aküler, aksesuarlar ve ambalaj malzemeleri çevre dostu geri dönüşüm için ayrılmalıdır. Elektrikli el aletlerini ve aküleri/şarj edilebilir pilleri ev çöpüne atmayın! Yalnızca AB ülkeleri için: Atık elektrikli ve elektronik cihazlara ve bunun ulusal yasalara aktarılmasına ilişkin 2012/19/EU sayılı Direktife göre, artık kullanılmayan elektrikli el aletleri ve 2006/66/EC sayılı Direktife göre arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmelidir. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse potansiyel olarak tehlikeli madde- lerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnı zca Einhell Germany AG fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir. Anl_TC-VC_3055_S_SPK13.indb 123Anl_TC-VC_3055_S_SPK13.indb 123 25.02.2025 10:03:0525.02.2025 10:03:05TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Kombi başlık, yarık başlığı, döşeme başlığı, elekt- rikli takım adaptörü, vs. Sarf malzemesi/Sarf parçaları* Katlanır fi ltre, sünger fi ltre, toz toplama torbası, ilave fi ltre, vs. Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_TC-VC_3055_S_SPK13.indb 124Anl_TC-VC_3055_S_SPK13.indb 124 25.02.2025 10:03:0525.02.2025 10:03:05RUS
