MANUALE UTENTE TCVC 3055 S EINHELL

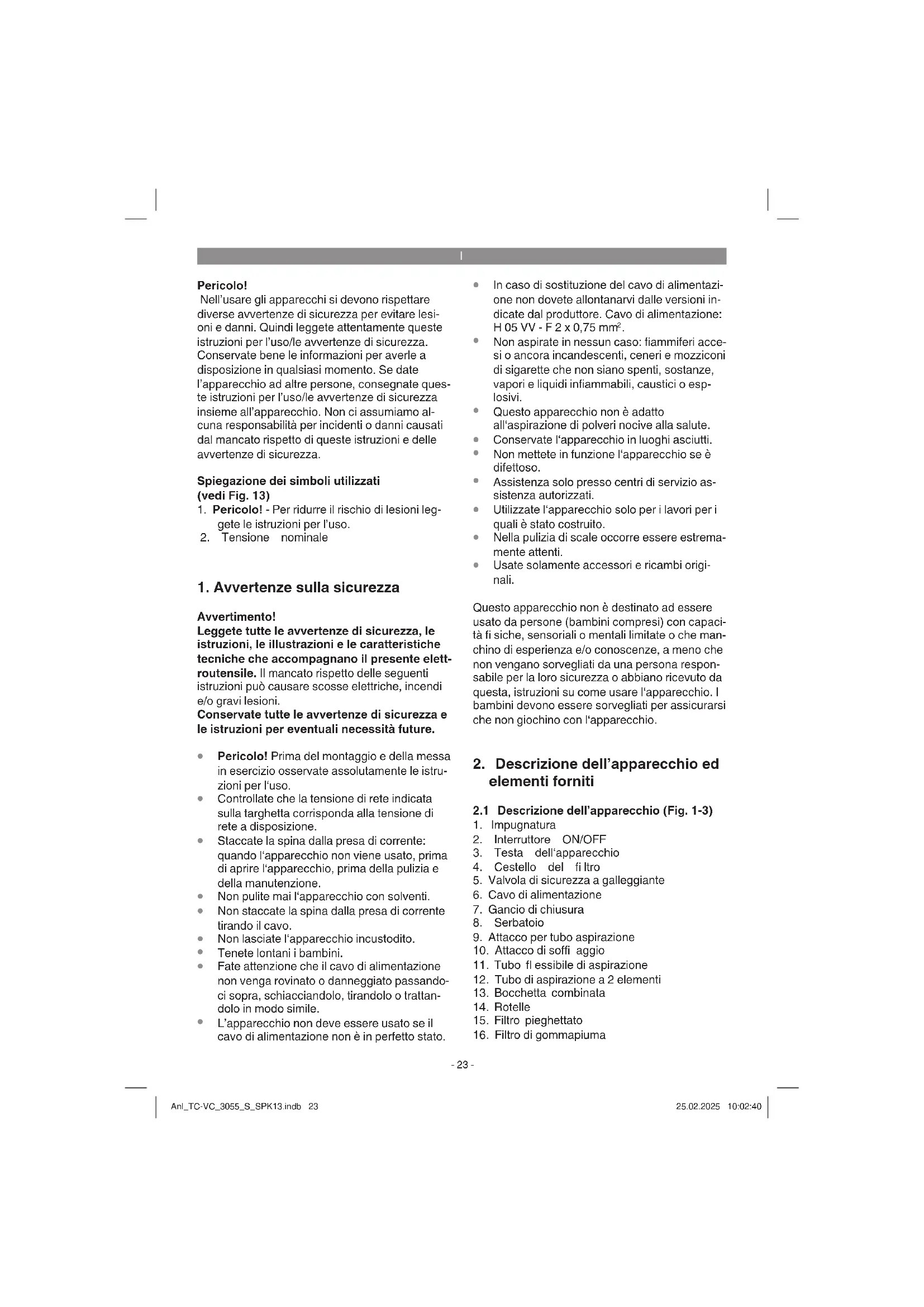

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza. Spiegazione dei simboli utilizzati (vedi Fig. 13)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Tensione nominale

1. Avvertenze sulla sicurezza

Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Pericolo! Prima del montaggio e della messa in esercizio osservate assolutamente le istru- zioni per l‘uso.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione.

Staccate la spina dalla presa di corrente: quando l‘apparecchio non viene usato, prima di aprire l‘apparecchio, prima della pulizia e della manutenzione.

Non pulite mai l‘apparecchio con solventi.

Non staccate la spina dalla presa di corrente tirando il cavo.

Non lasciate l‘apparecchio incustodito.

Tenete lontani i bambini.

Fate attenzione che il cavo di alimentazione non venga rovinato o danneggiato passando- ci sopra, schiacciandolo, tirandolo o trattan- dolo in modo simile.

L’apparecchio non deve essere usato se il cavo di alimentazione non è in perfetto stato.

In caso di sostituzione del cavo di alimentazi- one non dovete allontanarvi dalle versioni in- dicate dal produttore. Cavo di alimentazione: H 05 VV - F 2 x 0,75 mm

Non aspirate in nessun caso: fiammiferi acce- si o ancora incandescenti, ceneri e mozziconi di sigarette che non siano spenti, sostanze, vapori e liquidi infiammabili, caustici o esp- losivi.

Questo apparecchio non è adatto all‘aspirazione di polveri nocive alla salute.

Conservate l‘apparecchio in luoghi asciutti.

Non mettete in funzione l‘apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l‘apparecchio solo per i lavori per i quali è stato costruito.

Nella pulizia di scale occorre essere estrema- mente attenti.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capaci- tà fi siche, sensoriali o mentali limitate o che man- chino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona respon- sabile per la loro sicurezza o abbiano ricevuto da questa, istruzioni su come usare l‘apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l‘apparecchio.

5. Valvola di sicurezza a galleggiante

6. Cavo di alimentazione

7. Gancio di chiusura

9. Attacco per tubo aspirazione

10. Attacco di soffi aggio

11. Tubo fl essibile di aspirazione

12. Tubo di aspirazione a 2 elementi

15. Filtro pieghettato

19. Tappo a vite di scarico dell‘acqua

20. Pezzo intermedio

21. Viti di fi ssaggio sull‘impugnatura

22. Supporto per gli accessori

23. Bocchetta tergifughe

24. Sacchetto di raccolta dello sporco

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo flessibile di aspirazione

Tubo di aspirazione a 2 elementi

Filtro pieghettato con coperchio

Filtro di gommapiuma

Vite di fissaggio per impugnatura (2x)

Bocchetta tergifughe

Sacchetto di raccolta dello sporco

Istruzioni per l’uso originali L’apparecchio è dotato di una catena (z) sul fondo del serbatoio. Serve a ridurre lo sviluppo di cari- che elettrostatiche durante l‘utilizzo.

L‘aspiratutto è adatto per l‘aspirazione a secco / a umido utilizzando il rispettivo fi ltro. L‘apparecchio non è destinato all‘aspirazione di sostanze infi am- mabili, esplosive o dannose per la salute. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. L‘apparecchio deve essere collegato solo ad una presa con messa a terra!

5.1 Montaggio dell‘apparecchio

Montaggio della testa dell‘apparecchio (Fig. 6) La testa dell‘apparecchio (3) è fi ssata al serbatoio (8) con il gancio di chiusura (7). Per togliere la testa dell‘apparecchio (3), aprite il gancio di chi- usura (7) e togliete la testa dell‘apparecchio (3). Nel montare la testa dell‘apparecchio (3) badate che il gancio di chiusura (7) scatti correttamente. Anl_TC-VC_3055_S_SPK13.indb 24Anl_TC-VC_3055_S_SPK13.indb 24 25.02.2025 10:02:4125.02.2025 10:02:41I

Montaggio delle rotelle (Fig. 5) Montate le rotelle (14) come mostrato nella Fig. 5. Montaggio dell‘ impugnatura (Fig. 4) Montate l‘impugnatura (1) con un cacciavite.

5.2 Montaggio dei fi ltri

Avviso! Non usate mai l‘aspiratutto senza fi ltro! Controllate sempre che i fi ltri siano ben fi ssati! Montaggio del fi ltro di gommapiuma (Fig. 7) Per l‘aspirazione a umido infi late il fi ltro di gom- mapiuma accluso (16) sopra il cestello del fi ltro (Fig. 2/4). Il fi ltro pieghettato (15), già montato alla consegna, non è adatto per l‘aspirazione a umido! Montaggio del fi ltro pieghettato (Fig. 8) Per l‘aspirazione a secco spingete il fi ltro pieg- hettato (15) sul cestello del fi ltro (Fig. 2/4). Il fi ltro pieghettato (15) è adatto solo per l‘aspirazione a secco! Montaggio del sacco di raccolta dello sporco (Fig. 8a) Per l‘aspirazione di sporco fi ne e secco si con- siglia di montare anche il sacco di raccolta dello sporco. In tal modo il fi ltro pieghettato (15) rimane libero più a lungo e la potenza aspirante è mante- nuta più a lungo. Inoltre si facilita lo smaltimento della polvere. Infi late il sacco di raccolta dello sporco sull‘apertura d‘aspirazione. Il sacco di rac- colta dello sporco è adatto solo per l‘aspirazione a secco.

5.3 Montaggio del tubo fl essibile di aspirazio-

ne (Fig. 9-12) A seconda dello scopo di utilizzo, collegate il tubo fl essibile di aspirazione (11) con l‘attacco dell‘aspiratutto. Aspirazione Inserite il tubo fl essibile di aspirazione (11) nel relativo attacco (9). Soffi aggio Inserite il tubo fl essibile di aspirazione (11) nell‘attacco di soffi aggio (10). Per prolungare il tubo fl essibile di aspirazione (11) potete applicare uno o più dei 2 elementi del tubo di aspirazione (12) al tubo fl essibile di aspirazione (11).

5.4 Bocchette di aspirazione

Bocchetta combinata (13) La bocchetta combinata (13) è adatta all‘aspirazione di solidi e liquidi su superfi ci da medie a grandi. Bocchetta tergifughe (Fig. 11) La bocchetta tergifughe (23) è adatta all’aspirazione di solidi e liquidi in angoli, spigoli e altri luoghi diffi cilmente raggiungibili.

Posizione dell‘interruttore 0: Spento Posizione dell‘interruttore I: Esercizio normale

6.2 Aspirazione a secco

Per l‘aspirazione a secco usate il fi ltro pieghettato (15). Potete inoltre montare un sacco di raccolta dello sporco (vedi punto 5.2). Controllate sempre che i fi ltri siano ben fi ssati!

6.3 Aspirazione a umido

Per l‘aspirazione ad umido impiegate il fi ltro di gommapiuma (16) (vedi punto 5.2). Controllate sempre che il fi ltro sia ben fi ssato! Tappo a vite di scarico (Fig. 1) Per svuotare il serbatoio (8) con più facilità nel caso di aspirazione di liquidi, il serbatoio è dotato di un tappo a vite di scarico dell‘acqua (19). Aprite il tappo a vite di scarico dell‘acqua (19) ruotando- lo a sinistra e fate defl uire il liquido. In caso di aspirazione a umido, la valvola di sicurezza a galleggiante (5) si chiude al raggi- ungimento del livello massimo di riempimento del serbatoio. In tal caso cambia il rumore di as- pirazione, che diventa più forte. Spegnete quindi l’apparecchio e svuotate il serbatoio. Pericolo! L‘aspiratutto non è adatto all‘aspirazione di liquidi infi ammabili! Per l‘aspirazione di liquidi impiegate solo il fi ltro di gommapiuma accluso!

Collegate il tubo fl essibile di aspirazione (11) con l‘attacco di soffi aggio (10) dell‘aspiratutto. Anl_TC-VC_3055_S_SPK13.indb 25Anl_TC-VC_3055_S_SPK13.indb 25 25.02.2025 10:02:4125.02.2025 10:02:41I

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore.

Consigliamo di pulire l‘apparecchio subito dopo averlo usato.

8.2 Pulizia della testa dell‘apparecchio (3)

Pulite l‘apparecchio regolarmente con un panno umido e un po‘ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dann- eggiare le parti in plastica dell‘apparecchio.

8.3 Pulizia del serbatoio (8)

A seconda del tipo di sporco potete pulire il ser- batoio con un panno umido ed un po‘ di sapone, oppure sotto acqua corrente.

8.4 Pulizia dei fi ltri

Pulizia del fi ltro pieghettato (15) Pulite regolarmente il fi ltro pieghettato (15) bat- tendolo delicatamente e passandolo con una spazzola fi ne o con uno scopino. Pulizia del fi ltro di gommapiuma (16) Pulite il fi ltro di gommapiuma (16) con un po‘ di sapone sotto acqua corrente e lasciatelo asciuga- re all‘aria.

Controllate regolarmente e prima di ogni utilizzo che il fi ltro dell‘aspiratutto sia ben fi ssato.

8.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TC-VC_3055_S_SPK13.indb 26Anl_TC-VC_3055_S_SPK13.indb 26 25.02.2025 10:02:4125.02.2025 10:02:41I

Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili. Non gettare elettroutensili e batterie/pile tra i rifi uti domestici! Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune. Solo per i Paesi UE: Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu- ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell’ambiente. In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modifi che tecniche. Anl_TC-VC_3055_S_SPK13.indb 27Anl_TC-VC_3055_S_SPK13.indb 27 25.02.2025 10:02:4225.02.2025 10:02:42I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Boccetta combinata, bocchetta tergifug- he, bocchetta per imbottiti, adattatore per l‘elettroutensile, ecc. Materiale di consumo/parti di consumo * Filtro pieghettato, fi ltro di gommapiuma, sacchet- to di raccolta dello sporco, fi ltro addizionale, ecc. Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TC-VC_3055_S_SPK13.indb 28Anl_TC-VC_3055_S_SPK13.indb 28 25.02.2025 10:02:4225.02.2025 10:02:42DK/N
