Type de produit	Malaxeur électrique (perceuse mélangeur)
Marque	Eibenstock
Modèle	EHR 202.6 S
Tension nominale	230 V ~
Fréquence	50 / 60 Hz
Puissance absorbée	1300 W
Courant nominal	6,1 A
Vitesse à vide (vitesse I)	0 - 400 min⁻¹
Vitesse à vide (vitesse II)	0 - 730 min⁻¹
Vitesse en charge (vitesse I)	0 - 250 min⁻¹
Vitesse en charge (vitesse II)	0 - 450 min⁻¹
Diamètre max. du panier du malaxeur	140 mm
Filetage de l'axe	M14
Classe de protection	II
Indice de protection	IP20
Poids	5,1 kg
Référence	077E2000
Normes respectées	EN 55014, EN 61000, EN 60745
Usage recommandé	Mélange de peintures, colles, mortiers (max. 50 kg)
Accessoires inclus	Agitateur avec tige, instructions d'utilisation
Accessoires optionnels	Agitateur RG 120, WG 135, MG 140, MGV 140 (réf. 31124000, 31225000, 31326000, 31426000)
Niveau de pression acoustique	79 dB(A)
Niveau de puissance acoustique	90 dB(A)
Valeur d'émission vibratoire	0,7 m/s² (incertitude K 0,05 m/s²)

FOIRE AUX QUESTIONS - EHR 202.6 S Eibenstock

Comment changer d'outil de malaxage ?

Débranchez d'abord l'appareil. Utilisez une clé plate de 22 mm pour desserrer le batteur. Portez des gants de protection lors du changement. Le filetage est M14.

Comment sélectionner la vitesse ?

La machine possède deux vitesses mécaniques. Pour changer, arrêtez la machine, appuyez sur le sélecteur de vitesse et déplacez-le. La vitesse la plus basse est située vers la broche. Ne changez de vitesse que machine à l'arrêt.

Quelle est la puissance et la tension de l'appareil ?

L'appareil fonctionne en 230 V ~ avec une puissance de 1300 W et une fréquence de 50/60 Hz.

Puis-je utiliser la machine pour des matériaux explosifs ?

Non, ne jamais utiliser l'appareil pour mélanger des matières explosives ou facilement inflammables, ni à proximité immédiate de telles matières. Risque d'explosion et d'incendie.

Comment entretenir l'appareil ?

Maintenez les fentes de ventilation propres et évitez l'introduction de corps étrangers. Débranchez toujours avant nettoyage. Les réparations doivent être effectuées par un atelier agréé Eibenstock.

Que faire en cas de coupure de courant ?

Déverrouillez immédiatement le bouton de blocage en appuyant sur l'interrupteur Marche/Arrêt. Cela empêche un redémarrage intempestif de la machine.

Quel est le poids de la perceuse mélangeur ?

Le poids de l'appareil est de 5,1 kg.

Quels accessoires sont disponibles ?

Les accessoires spéciaux incluent les agitateurs RG 120 (réf. 31124000), WG 135 (31225000), MG 140 (31326000) et MGV 140 (31426000), tous avec filetage M14.

Comment utiliser le mode continu ?

Pour un fonctionnement continu, enfoncez l'interrupteur Marche/Arrêt et bloquez-le avec le bouton de blocage. Pour arrêter, appuyez à nouveau sur l'interrupteur et relâchez. Ne pas utiliser à vitesse réduite prolongée pour éviter la surchauffe.

Quelle est la valeur vibratoire de l'appareil ?

La valeur d'émission vibratoire est de 0,7 m/s² avec une incertitude de 0,05 m/s². Portez des gants et faites des pauses pour réduire l'exposition.

MODE D'EMPLOI EHR 202.6 S Eibenstock

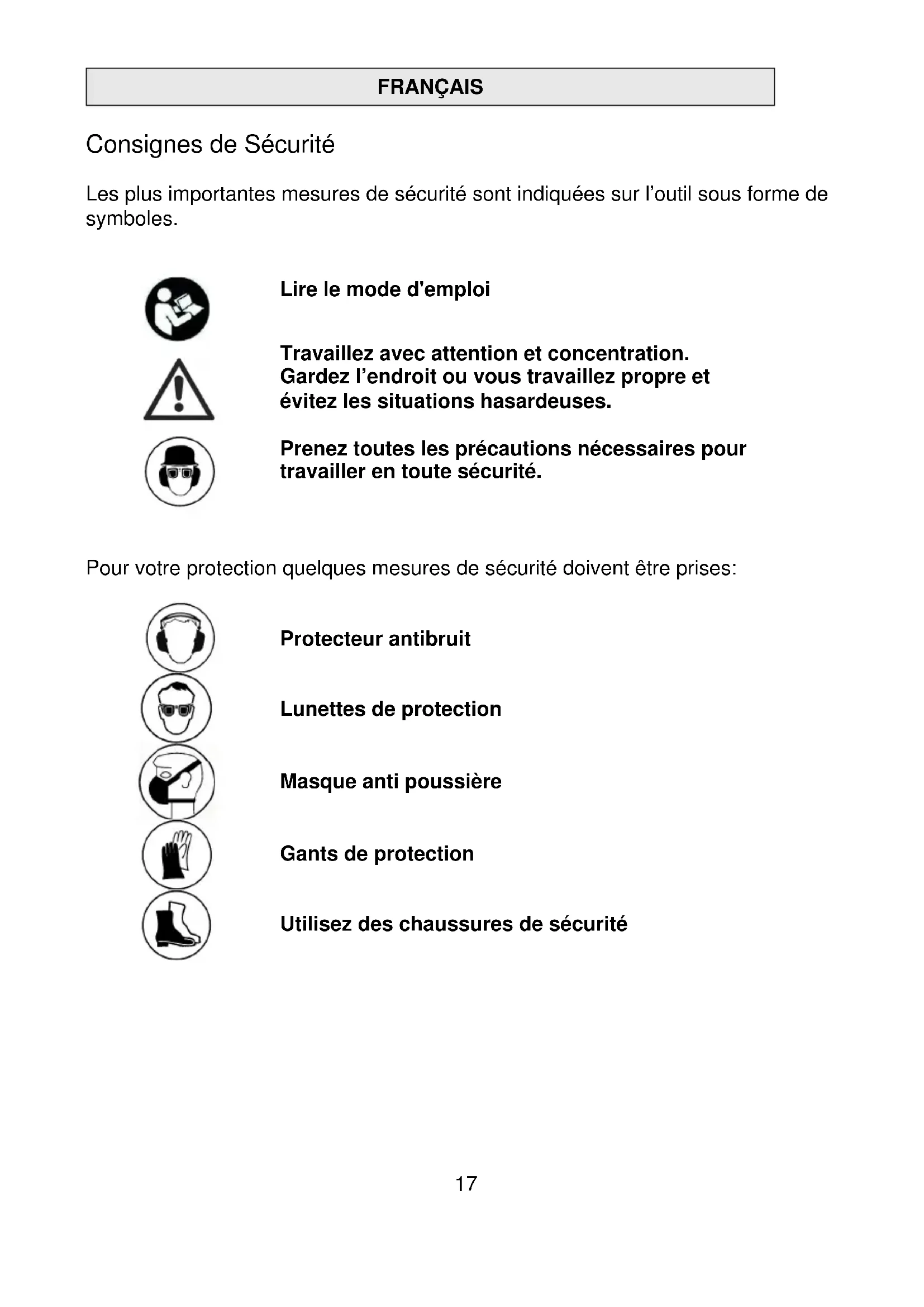

Consignes de Sécurité

Les plus importantes mesures de sécurité sont indiquées sur l'outil sous forme de symboles.

Lire le mode d'emploi

Travailliez avec attention et concentration. Gardez l'endetroit ou vous travailliez propre et évitez les situations hasardeuses.

Prenez toutes les précautions nécessaires pour travailler en toute sécurité.

Pour votre protection quelques mesures de sécurité doivent être prises:

Protecteur antibruit

Lunettes de protection

Masque anti poussière

Gants de protection

Utilisez des chaussures de sécurité

\section*{Caracteristiques Techniques}

Mélangeur EHR 20 / 2.6 S SET

Voltage:	230 V ~
Puissance:	1300 W
Ampèreage:	6,1 A
Fréquence:	50 / 60 Hz
Vitesse à vide:	I	0 - 400 min-1
	II	0 - 730 min-1
Vitesse en charge:	I	0 – 250 min1
	II	0 – 450 min1
Max. diamètre du panier du malaxeur:	140 mm
Axe:	M 14
Classe de protection:	II
Grade de protection:	IP 20
Poids:	5,1 kg
Référence:	077E2000

Norme:

EN 55014 et EN 61000

Disponibles Accessoires Spéciaux:

Article	Référence
Agitateur RG 120	31124000
Agitateur à ruban hélicoidal WG 135 31225000
Agitateur à mortier MG 140	31326000
Agitateur à mortier MGV 140	31426000
...avec raccord fileté M14

Contenu de l'emballage

Agitateur avec tige d'agitation et instructions d'utilisation ensemble dans une boîte en carton.

Utilisation conformément à sa destination

Le batteur mélangeur EHR 20 / 2.6 S sert à délayer et à mélanger des peintures, de la colle, de la colle à carrelage et autres dont la quantité maxi doit être inférieure à 50 kg environ.

Les batteurs mis en œuvre ne devraient pas dépasser 140~mm en diamètre.

Lisez soigneusement et complètement les instructions de sécurité et appliquez les pour pouvoir travailler dans les mêleurs conditions de sécurité. De plus, des règles complémentaires de sécurité doivent être respectées. Avant d'utiliser cet outil pour la première fois demandez de vous faire une démonstration. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Si le cable est endommagé, ne le touchez pas. Débranche l'outil. Ne jamais utiliser un outil avec un cable déterrioré.

Ne pas laisserVoteoutilsousla plue.

• Ne jamais utiliser l'appareil pour mélanger des matières explosives ou facilement inflammables ou à proximé immediate de telles matières.
• Ne jamais transporter l'appareil en le portant par le cable.
• Vérifiez l'appareil, le cable et la fiche d'alimentation chaque fois avant qu'il soit utilisé. Ne faites réparer les dommages que par un spécialiste. Ne branchez la machine que lorsqu'elle est mise hors circuit.
• Toute manipulation sur l'appareil est interdite.
• N'utilisez l'appareil à l'extérieur qu'avac un déclencheur par courant de défaut de 30 mA maxi.
• N'utilisez le batteur mélangeur que sous surveillance.
• Débranchez l'appareil et assurez-vous que le B.P. soit mis sur Arrêt lorsque le batteur mélangeur n'est plus sous surveillance, comme par ex. pour les travaux de montage et de démontage, en cas de chute de tension, lors de la mise en place ou du montage d'un accessoire.
• Mettez la machine hors circuit si elle s'arrête pour une raison quelconque. Vous évitez de cette façon sa remise en marche accidentelle sans surveillance.
  Conduire le cable toujours vers l'arrière de la machine.
• Ne jamais utiliser l'appareil si le boîtier est défectueux en partie ou si son B.P., son cable d'alimentation ou la prise sont endommages.
• Les outils électriques sont assujettis à une inspection à effectuer par un spécialiste dans des intervalles réguliers.
• Maintenez les poignées sèches, propres et exemples d'huile et de graisse.
• Ne pas toucher par vous mains dans des pieces en rotation.
• Attention avec les cheveux longs. Vêtements serrés obligatoires pour travailler avec l'appareil.
• Les enfants de moins de 16 ans ne peuvent pas utiliser la machine.
• Avant la mise en service, contrôle le bon logement de la tige du mélangeur tout comme sa bonne marche concentré.

• Ne pasmettre les mains ou des objets dans le recipient de mélange alors que les mélanges sont en cours. Risque de pincements!

• Patientez jusqu'à ce que l'appareil ou encore l'outil s'arrête. Les outils en rotation peuvent s'accrocher et entraîner des blessures ou des dommages.
  Le recipient utilisé pour le malaxage doit être approprié et se couver dans une position stable. S'il est en déséquilibre, le recipient risque de semettre en mouvement de manière incontrélée.
  Veillez à ce qu'aucun liquide ne soit projeté sur le carter de l'outil électroportatif. En PENÉTRANT dans l'outil électroportatif, les liquides risquent de provoquer des dommages et un choc électricque.
  Suivez les instructions et les consignes de sécurité figurant sur la fiche de données de sécurité (FDS) du produit à malaxer. Le produit à malaxer peut être nuisible à la santé.

• En cas de coupure de courant, débloquez le bouton de blocage en appuyant sur l'interrupteur Marche/Arrêt. Cela empêche la remise en marche intempéstive de l'outil électroportatif et prévient tout risque de blessure.
• Ne jamais monter l'outil electroportatif dans un support pour une utilisation stationnaire.
  L'utilisateur et les personnes de son entourage doivent porter des gants, des lunettes, Protecteur anti-bruitet, Masque anti poussière des vêtements appropriés.

• En mode manuel, il faut tener l'appareil toujours par les deux mains et prendre une position sure. Il faut laisser demarrer et s'arrête l'appareil dans. le recipient de mélange Tenez compte du couple de réaction de la machine.

Pour les instructions supplémentaires sur la sécurité voir le document en annexe!

Alimentation électrique

Avant la mise en service, vérifie si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de +6 % et -10 % sont autorisés.

Le mélangeur est repris dans la classe de protection II.

Utiliser uniquement des rallonges d'une section suffisante. Une section trop faible peut provoquer une perte de puissance excessive et une surchauffre de la machine et du cable.

Diamétres minimum commandés et longueurs maximum de cables

Tension nominale	Diamètre en mm2
	1.5	2.5
110V	20 m	40 m
230V	50 m	80 m

Changement de l'outil

Attention!

Il est obligatoire que l'appareil soit débranché avant de procéder à travailler sur ce dernier. Vous pouvez écraser vos mains lors de la mise de l'outil. Utilisez des gants de protection pour effectuer le changement d'outil.

La broche porte-outil de la machine possede un filet femelle M 14.

Maintenez le filet et les faces frontales en etat propre.

Utilisez une clé plate de 22 pour desserrer le batteur et pour contre-serrer sur la broche porte-outil.

Protection des outils

Un maniement incorrect peut entrainer des dommages. Veuillez donc:toujours tenir compte des indications ci-dessous:

Utilisez les batteurs préconisés par le constructeur (diamètre maxi 140 mm avec filt M14). Evitez que la machine soit stoppée en raison d'une surcharge.

N'utilisez que les accessoires d'origine fabriqués par EIBENSTOCK.

Choix de la vitesse

La machine EHR 20/2.6 S est équipée d'une boîte de vitesses mécanique à deux vitesses. Choisissez la vitesse en appuyant dessus, en changeant puis en ré-embrayant la vitesse. La vitesse la plus BASSE est positionnée vers la broche. Ne changez les vitesses que lorsque la machine est à l'arrêt. Vous pouvez également changer de vitesse en déplaçant légarement la broche.

Mise sous tension et hors tension

Fonctionnement momentané

Mise sous tension: Enforcer l'interrupteur marche-arrêt

Mise hors tension: Relâcher l'interrupteur marche-arrêt

Fonctionnement continu

Mise sous tension: Enconcer l'interrupteur marche-arrêt et le bloquer en position enforcée à l'aide du bouton de blocage

Mise hors tension: Relâcher à nouveau l'interrupteur marche-arrêt et le relâcher encore une fois.

Attention!
En cas d'arrêt provoqué par la machine ou d'interruption de courant, déverrouiller immédiatement le bouton de blocage en pressant l'interrupteur marche arrêt afin d'éviter un redémarrage intempéstif de la machine (risque de blessure).

Le batteur mélangeur est doté d'un commutateurlectronique qui sert à régler le nombre de tours en fonction de la pression exercée.

L'utilisation du commutateur n'est conseillée que lors du démarrage et lors de l'arrêt de la machine pour éviter des éclaboussures de matériel. Par contre, un régime continu à un nombre de tours réduit entraine une surcharge puisque le moteur est encore moins refroidi et risque une surchauffe plus rapide.

Maintenance

Avant d'effectuer toute intervention sur l'appareil, débranche l'outil

Une réparation ne doit être effectue que par personnel qualifié ayant la formation et l'expérience demandées. L'appareil doit être vérifié par un spécialiste électricien après chaque réparation. De par sa conception l'outil électrique ne demande qu'un minimum d'entretien. Il faut cependant effectuer les travaux et les vérifications suivants dans des intervalles réguliers:

• L'outil électrique et les fentes de ventilation doivent être maintainus en état propre.
• Evitez l'introduction de corps étrangers dans l'enceinte de l'outil électrique en travaillant.
• En cas de panne de l'appareil, la réparation ne doit être effectue que par un atelier autorisé.

Notre Service ÀpRES-VENTE répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange.

Les conseillers techniques et assistants EIBENSTOCK sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Protection de l'environnement

Récapérer les matières premières只不过 que de jeter des déchets

Afin d'éviter des dégats pendant le transport, l'outil doit être livré dans un emballage résistant. L'emballage ainsi que l'outil et les accessoires sont fabriqués en matériaux recyclables et doivent être traités en conséquence lorsqu'ils sont jetés.

Les parties en plastiques de l'outil sont indiquées, permettant ainsi de trier et d'éliminer les déchets dans le respect de l'environnement, en utilisant les installations de collecte proposées.

Pour les pays européens uniquement

Ne pas jeter les apparèils électriques dans les ordures menagères!

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Bruit / Vibration

Valeurs de mesure du niveau sonore relevantes conformément à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l'appareil sont:

Niveau de pression acoustique L_pA 79 dB(A)

Niveau d'intensité acoustique LwA 90 dB(A)

K 3 dB

Portez une protection acoustique !

Valeurs totales des vibrations a et incertitude K relevantes conformément à la norme EN 60745:

Valeur d'émission vibratoire ah 0,7 m/s²

Incertitude K 0,05 m/s2

Le niveau de vibrations revendiqué correspond aux principales utilisations de l'appareil. Cependant, si l'appareil est utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est étant ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Dérômeniz des mesures de protection supplémentaires pour protégger l'utilisateur des effets de vibration, telles que par exemple : Entretien de l'utilé electroportatif et des outils de travail, maintainir les mains chauds, organisation des opérations de travail.

Garantie

Les apparêils Eibenstock bénéficient d'une garantie conformément aux dispositions légales nationales (La facture ou le bon de livraison font office de preuve). Les défaillances résultat d'une usure normale, d'une surcharge ou d'une manipulation inappropriée sont exclues de la garantie.

Il est remédie gratuitement aux défaillances résultat de defaults dus au matériel ou au constructeur, par réparation ou livreaison d'une piece de rechange. Les réclamations ne sont admises que lorsque l'appareil est envoyé non démonté au fournisseur ou à un atelier Eibenstock/agréé.

Cé Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit déscrit sous « Caracteristiques techniques » est en conformité avec les normes ou documents normatifs suivants:

EN 60 745

conformément aux termes des réglementations en vigueur 2011/65/EU, 2014/30/EU, 2006/42/EG

Dossier technique (2006/42/CE) auprès de:
