Ürün tipi	Elektrikli karıştırıcı (matkap karıştırıcı)
Marka	Eibenstock
Model	EHR 202.6 S
Anma gerilimi	230 V ~
Frekans	50 / 60 Hz
Çekilen güç	1300 W
Anma akımı	6,1 A
Boşta hız (hız I)	0 - 400 dk⁻¹
Boşta hız (hız II)	0 - 730 dk⁻¹
Yükte hız (hız I)	0 - 250 dk⁻¹
Yükte hız (hız II)	0 - 450 dk⁻¹
Karıştırıcı sepet maks. çapı	140 mm
Mil dişi	M14
Koruma sınıfı	II
Koruma indeksi	IP20
Ağırlık	5,1 kg
Referans	077E2000
Uygun normlar	EN 55014, EN 61000, EN 60745
Önerilen kullanım	Boyalar, yapıştırıcılar, harçlar (maks. 50 kg) karıştırma
Dahil aksesuarlar	Sap ile karıştırıcı, kullanım talimatları
Opsiyonel aksesuarlar	RG 120, WG 135, MG 140, MGV 140 karıştırıcı (ref. 31124000, 31225000, 31326000, 31426000)
Ses basıncı seviyesi	79 dB(A)
Ses gücü seviyesi	90 dB(A)
Titreşim emisyon değeri	0,7 m/s² (belirsizlik K 0,05 m/s²)

Sık sorulan sorular - EHR 202.6 S Eibenstock

Karıştırma aleti nasıl değiştirilir?

Önce cihazı fişten çekin. Karıştırıcıyı gevşetmek için 22 mm düz anahtar kullanın. Değiştirme sırasında koruyucu eldiven giyin. Diş M14'tür.

Hız nasıl seçilir?

Makinenin iki mekanik hızı vardır. Değiştirmek için makineyi durdurun, hız seçicisine basın ve hareket ettirin. En düşük hız mile doğrudur. Hızı yalnızca makine dururken değiştirin.

Cihazın gücü ve gerilimi nedir?

Cihaz 230 V ~ ile 1300 W gücünde ve 50/60 Hz frekansında çalışır.

Makineyi patlayıcı malzemeler için kullanabilir miyim?

Hayır, cihazı asla patlayıcı veya kolayca yanıcı maddeleri karıştırmak için veya bu tür maddelerin hemen yakınında kullanmayın. Patlama ve yangın riski.

Cihazın bakımı nasıl yapılır?

Havalandırma yuvalarını temiz tutun ve yabancı cisimlerin girmesini önleyin. Temizlikten önce her zaman fişi çekin. Onarımlar Eibenstock yetkili servisi tarafından yapılmalıdır.

Elektrik kesintisi durumunda ne yapılmalı?

Açma/Kapama düğmesine basarak kilit düğmesini hemen serbest bırakın. Bu, makinenin beklenmedik şekilde yeniden çalışmasını önler.

Karıştırıcı matkabın ağırlığı nedir?

Cihazın ağırlığı 5,1 kg'dır.

Hangi aksesuarlar mevcuttur?

Özel aksesuarlar arasında RG 120 (ref. 31124000), WG 135 (31225000), MG 140 (31326000) ve MGV 140 (31426000) karıştırıcılar bulunur, tümü M14 dişe sahiptir.

Sürekli mod nasıl kullanılır?

Sürekli çalışma için Açma/Kapama düğmesine basın ve kilit düğmesiyle kilitleyin. Durdurmak için düğmeye tekrar basın ve bırakın. Aşırı ısınmayı önlemek için uzun süreli düşük hızda kullanmayın.

Cihazın titreşim değeri nedir?

Titreşim emisyon değeri 0,7 m/s² ve belirsizlik 0,05 m/s²'dir. Maruziyeti azaltmak için eldiven giyin ve molalar verin.

KULLANIM KILAVUZU EHR 202.6 S Eibenstock

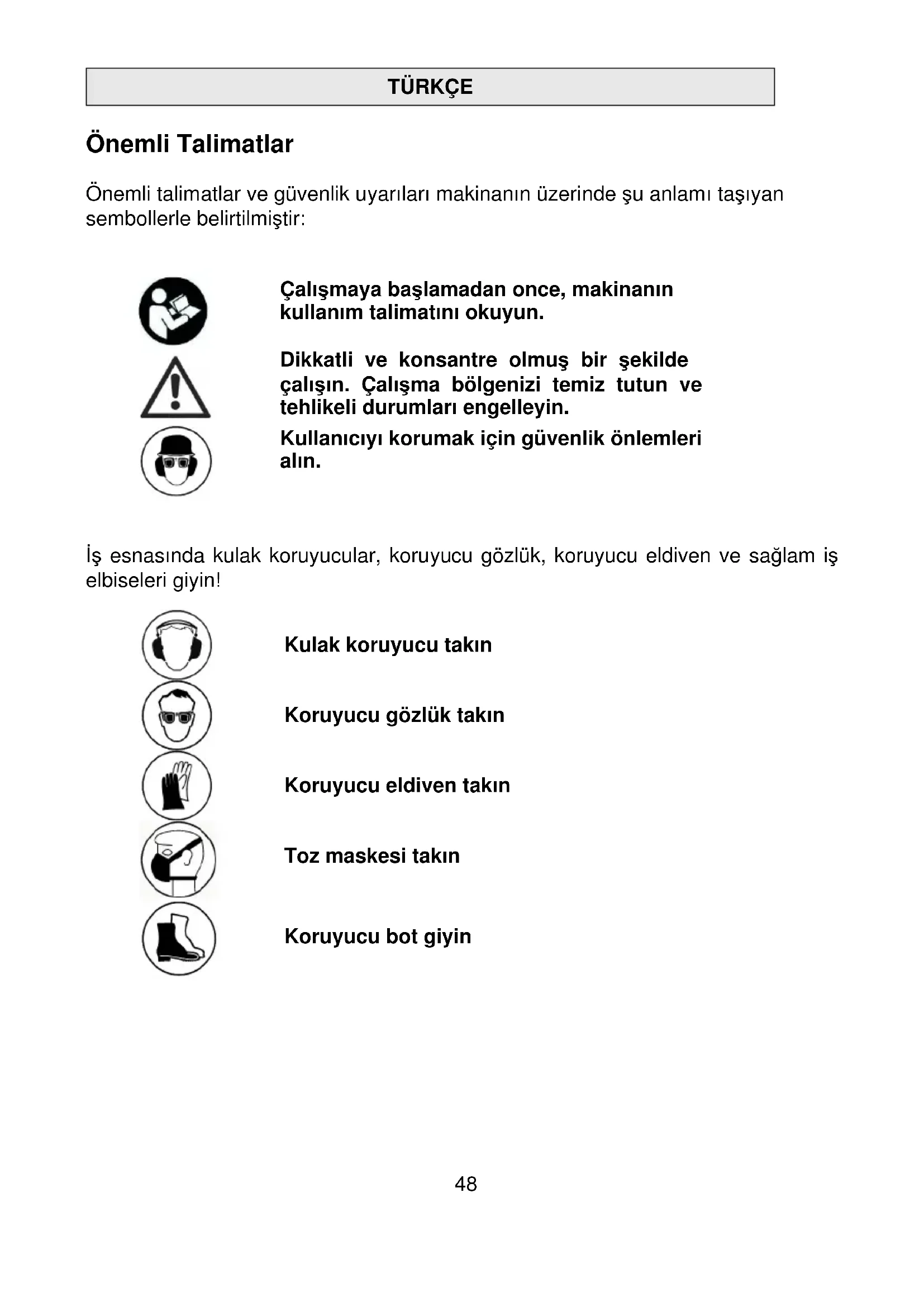

Önemli talimatlar ve güvenlik uyarılıarı makinanın üzerinde Şu anlamı taşyan sembollerle belirtilmalık:

Çalısmayaptions, makinanin kullanim talimatimi okuyun.

Dikkatli ve konsantré olmʊş bir sekilde cal粉尘. Calisma bölgeni temiz tutun ve tehlikeli durumlari engelleyin.

Kullanıciyi korumak ilen Güvenlik onlemleri alın.

Is esnasinda kulak koruyucular, koruyucu gozluk, koruyucu eldiven ve sağlam iselbiseleri giyin!

Kulak koruyucu takin

Koruyucu gozluk takin

Koruyucu eldiven takin

Toz masksi takin

Koruyucu bot giyin

Teknik Bilgi

Karistirici EHR 20 / 2.6 S prefabrik plastik, alci taşi, kirec, beton ve orta ve yuksekoczunurlukteki malzemeleri 50 kg'ye kadar karistirmak icindir.

Makinayla güvenli calismak sadece bu kullanı klavuzu tamamen okunarak ve belirtelen talimatlara siki sikiya uyularak yapilabilel. Buna ek olarak makinayla birlikte verilen genel güvenlik onlemlerine uyulmalidir. ilk kullanımdan once kullanı practik erfolim almalidir. Butün uyarıleri ve talimat hukumlere nimeride kullanmak uzere saklayın.

Eger böglanti kablosu kullanim esnasindo hasarGORr ya da kesilirse dokunmayin ama acil olarak fiştençekin. Aleti asla hasarlì böglanti kablosuyla kullanmayin.

Alet islak ya da nemli ortamlarda kullanilmamalidir.

• Patlayici malzemelerin yaninda kullanmayin (petrol, eriyik)
• Alette degisiklik)yasaktir.
  Her zaman kullanimdan once makinayi, kablosunu ve fişini kontrol edin. Olusmuş hasarlar sadece uzmanlar tarafindan tamir edilmelidir. Fisi priz esadece aletin dügmesi KAPALI konumda ilen takınüz.
• Makina disarida calisirken seksak akima karşi her zaman koruyucu duğme (30 mA maks.) ile calisin.
• Makina sadece birinini gozetiminde kullanilmaldir.
• Makina gozetim altinda degilse fişini çekip makinayı kapalı konuma alın, makinayı kurken ya da birakırken, voltaj duşmelerinde ya da bir aksesuar sökp takarken kapalı olmalDIR.
  Durma sebebı ne olursa olsun makinayo OFF konumuna getirin. Bu sekilde gozetimALTHinda degilken ani istem dişi calismaları engellemiş olursunuz.
  Kabloyu her zaman geride, makinadan uzakta tutunuz.
• Düzenli araliklarla elektrikli alelter uzmanlar tarafindan kontrol edilmelidir.
• Hareketli parçalara dokunmayınüz.
  16 yasindan kucukler bu makinayi kullanamaz.
• Calismaya baslamadan once karişirma cubuğunun saglam takildigindan veaksaklik yapmadan donduğüne emin olun.
  Karistirma haznesine calisma esnasinda elinizle uzanmayin, ya da baska objeler sukmayin. Parcalanma riski vardir!
• Makina ve aletin tam olarak durmasini bekleyin. Hareketli aletler takilabilir ve yaralanma ile hasarlara yol acabilir.
• Kullanim esnasinda kullanici koruyucu gozluk, koruyucu eldiven ve gürültu engelleyici kulaklik ve toz maskesi kullanmalidir, bot giyin.
• Karistirma kabi karistirmaya uygun olmali ve güvenli bucimde durmalidir. Usulüne uygun olarak emniyete alinmayan bir kap kontrolDMI hareket edebilir.

• Elektrikli el aletinin govdesineDOGru herhangi bir sivinipuskurtumlmemesi icin gerekli onlemleri aln. Elektrikli el aleti icine sizan siv hasarlara ve elektrik carpmasina neden olabilir.

• Karişirilan malzemenin güvenlik veri yapragindaki talimata ve uyarilara uyun.
  Karişirilan malzeme-SAgla zararl olabilir.

• Elektrik kesintilerinde acma/kapama Şalterine basarak kilitleme Şalterini boşa alın. Bu yolla elektrikli el aletinin istenmeden tekrar calışmasın Önlersiniz (yaralanma tehlükesi).
• Bu elektrikli el aletini bir sehpa uzerinde kullanmayin.

• Calisma esnasinda makinayi iki elinizle ve güvenli sekilde durarak kullanin. Her zaman makina reaksiyonlarini goz onunde bulundurun.

Daha ileri güvenlik önlemleri yüz, lüften eke bakin!

Elektrik Baglantı

Makinayi calistirmadan once, lüften bilgi levhasindaki degerler ile voltaj ve frekanslarin uyumlu olup olmadigi kontrol edin. +6% ve - 10% arasi voltaj farklilikari kabul edilebilir duzeylerdedir.

Karistirici, koruma sinifi II'ye gore yapilmustir.

Uzatma kabolarini sadece yeterli enine kesit oldugunda kullanin. Düşuk kesitlı kabolar kullanıması kablonun ve motorun çabuk isinmasina, performanta düsseldorf yol acabilir.

Önerilen minimum enine kesitler ve(Maximum kablo uzunluklari

Şebeke Voltaji	Yankesit sq. mm
	1.5	2.5
110V	20 m	40 m
230V	50 m	80 m

Alet Degisimi

Dikkat!

Alet üzerinde bir calisma yapmadan once, fişi sebeke elektriginden cekin! Aleti takarken, elinizi sikiştirip kaptirabilirsiniz. Bu sebepeten ötürü her zaman aletdehyşimlerinde koruyucu eldivenler kullanin.

Makinanin calisma mili M-14 dahili disliye sahiptir. Dislileri ve yuzeyi temiz tutun. Karistirma cubugunu cikarmak icin 22 lik anahtar cenesi kullanin.

Alet Koruma

Yanlş kullanim makinanza ve kullaniciya zarar verebilir. Bu sebepten ötüru talimatlara uyulmalidir:

Sadece üretici tarafindan tavsiye edilen M14-ig disli karistirma uclarin kullanin(maks. cap 140 mm).

Aletin bloke olmasina izin vermeyin.

Sadece orjinal EIBENSTOCK aksesuarlarini kullanin.

Hiz Segimi

Makinaniz mekanik iki hizl vites kutusu ile donatilmistir. Gerekli hizi sejmek icin konumuna kaydirin ve orada birakin. Düşuk hiz calisma mili yönü ile ayni pozisyondadir. Hiz degisimi sadece makina calismiyorken erfolkeleştilmelidir ve calisma mili hafiften cevrilerek hiz degisimi islemi desteklenmelidir.

Açma ve Kapama

Kisa Sureli Çalıstirma

Calistirma: on/off duğmesine basin

Kapama: on/off duğmesini birakin

Uzun Sureli Kullanim

Calistirma: on/off dugmesine basin ve basili tutmaya devam edin, bu esnada tetik kilit dugmesini devreye alin.

Kapama: on /off duğmesine tekrar basin ve serbest birakin

Dikkat!

Makinanin her durusunda ya da elektrik kesintilerinde, On/Off kilit dugmesi, On/off dugmesine basilip birakilarak acilen devre dişi birakilmalidir. Böylece makinanin istem dişi tekrar calismalasini engelleyebilirsiniz. (Fiziksel zarar)

EHR 20/2.6 S karişirici elektronik Düğme ile donatilmalık. Bununla Düğmenin üzerine yaptıgüniz basınçla orantili olarak yüzgüniz ayarlayabilirsiniz. Sadece etrafa malzeme-SAçilmasini engellemek icin elektronik Düğme ile calismayaBootstrapin vey a durdurun. Düşuk hizda uzun sureli calisma motora daha az soğutma havasinin girmesine, dolay,isyla motorda asiri isinmaya neden olacaktır.

Bakim ve Onarim

Makinanıza bakım ve tamir ilelemi yapmadan.Once makinanizin fişini prisden cekin.

Tamir islemleri sadece kalifiye, egitimli ve tecrubeli uygun kılıcerce erfolktekleşirilmelidir.

Her tamirden sonra makinaniz elektrik uzmani tarafindan incelenmelidir. Tasarimi nedeniyle makinaniz minimum ilgi ve bakima ihtiyaç duyar. Aşaqidaki ilelmer��nlı olarak yapilmaldir:

• Makinaniz kadar havalandirma girisleri de her zaman temiz olmali.
• Çalışmanız esnasında lüften yabancı maddelerin makinanı icerisine girmedicine dokkat edin.
  Ariza durumunda, tamirat yetkili servistegerekelestirilmelidir.

Müsteri hizmeti ürününüzün onarim, bakim ve yedek parçalarına iliskin sorularinizi yanitlandirir.

EIBENSTOCK uygulama danismanligi ekibi urunlerimize ve ilgili aksesuara iliskin sorularinizda size memnuniyete yardimci olur.

Çevre Koruma

Atiklarin yok edilmesi yerine ham madde geridonusumu

Taşima esnasindo hasarlari engellemek icin, elektrikli el aleti sekslam paketlemile减免derilmelidir. Paketleme makina ve aksesuarlada olduğu gibi geridönustürulebilir malzemelerden yapilmıstir ve buna uygun olarakdonustürulebilir. Makinanin plastik bileşenleri imal edildigi malzemeye gore,isaretlenmistir, böylelke ilgili toplanma merkezlerine减免ilmek icin daha kolay ayristirilabilir yapidadirlar.

Sadece AB ülkeri icin

Elektrikli alelerinizi ev atiklariyla birlikte atmayiniz!

Avrupa Direktifi 2012/19/EU elektriksel ve elektronik ekipmanlari ve bileşenlerinin yönetmeligi ulusal kanumlara uyumu bir sekilde, ömrúnün sonuna ullan elektrikli el aleleri ayrşirilarak toplanmali, ve ilgili geri donusüm merkezlerine gonderilmelidir.

Gürültü Yayilimi / Titreşim

Gürültü emisyon değerleri EN 60745-2-3 uyarınca belirlenmektedir.

Aletin A-Degerlendirmeli gürultu seviyesi tipik olarak:

Ses basinci seviyesi L_pA 79 dB(A)

Gurultu emisyonu LwA 90 dB(A)

Tolerans K 3 dB

Koruyucukulaklik kullanin!

Toplam titresim degerleri ah ve tolerans K, EN 60745 uyarınca:

Belirtilen titresimYeahim seviyelerimakinanin ana uygulamalarinin sonucunda olanlardir. Egere makina farkli uygulamalarda farkl aksesuarlarla ya da bakimsiz ise farkl degerler cikabilir. Bu onemli olçüde toplam calisma suresine maruziyetini arttirabilir.

Tahmini olarak maruz kalınan titresimi hesaplarken cihazın calismadigi yada calisip aslinda ilemiGPClestirmedişi zamanları da degerlendirin.Bu maruz kalınan etkiyi onemli olçüde azaltır.

Aksesuararin bakimi ,kullanicinin ellerinin sicut tutulmasi ,calismartin organize edilmesi gibi kullaniciyi titresimin etkilerinden koruyacak diger faktorleri tespit edin.

Garanti

Şirket kosulları za gore tedarikçiler ürünlerimize üretim hatalarınakışı 12 ay garanti-SAğlamak durumundadır.

Dogal bir aşınmadan kaynaklanan,aşır ve yanlış kullanımdan kaynaklanan hasarlar bu garantıye dahildehydigi.

Uretim hatalari ,material sorunlari tamir edilir veya yenisi ile degistirilir.

Sikayetleriniz Eibenstock ve yetkili servisleri tarafindan sadece ürünü sökmediyseniz dikkate alınir

C∈

Uygunjuk Beyani

Bu urünün asagidaki standartlarla ve belgelere uyumluluğunuBegan ederiz:

2011/65/EU, 2014/30/EU, 2006/42/EG direktiflerine gore EN 60 745

Teknik dosya (2006/42/EC) surdadir:

Degisiklik haklarimiz saklidir.

Frank Markert

Head of Engineering
