GEBRUIKSAANWIJZING EHR 202.6 S Eibenstock

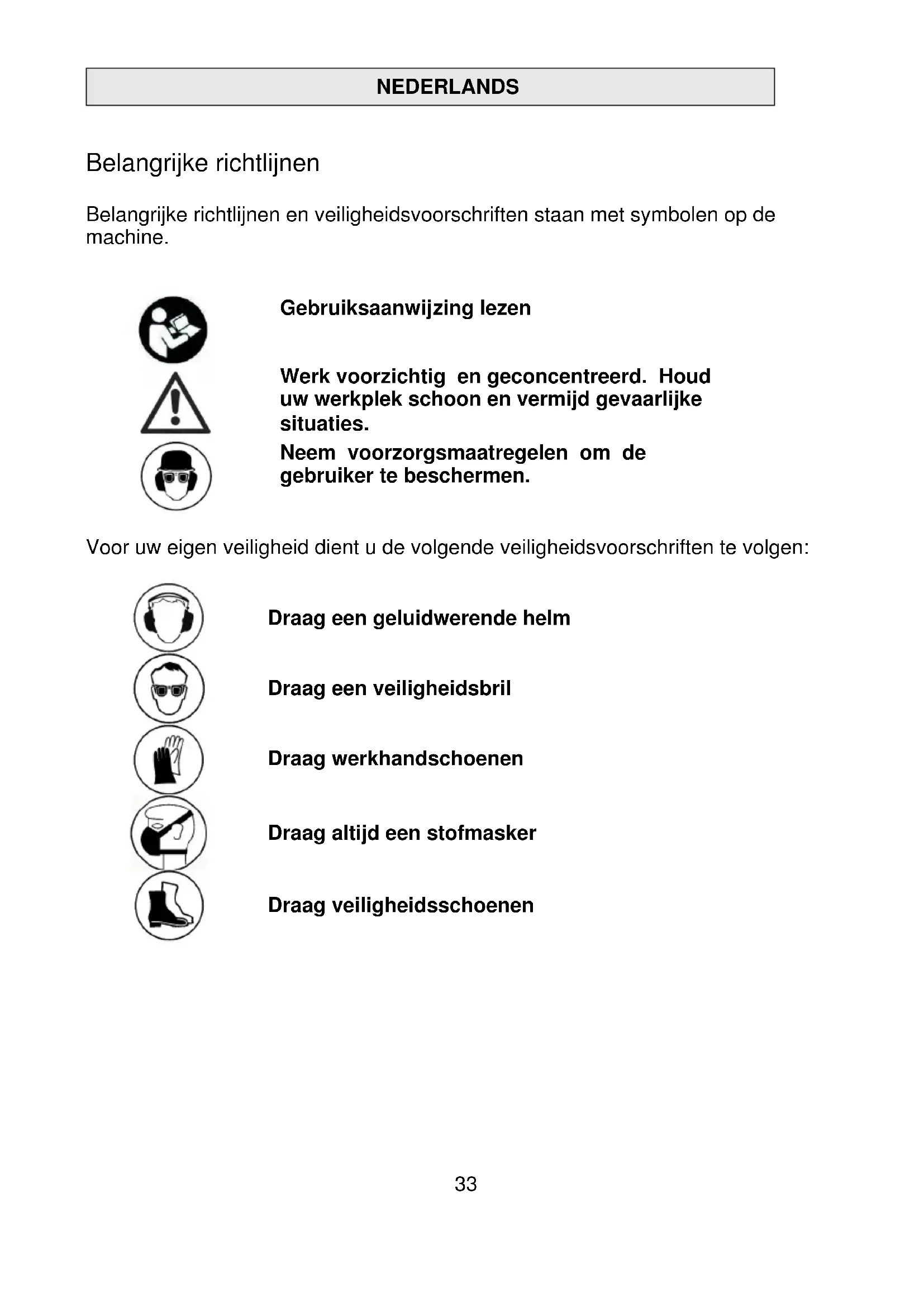

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine.

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situatuies.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

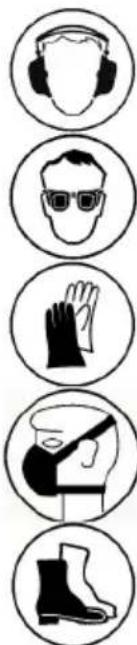

Voor uw eigen verilgheid dient u de volgende verilgheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandsschoenen

Draag.altijd een stofmasker

Draag veiligheidsschoenen

Technische gegevens

Voldoet aan de vlgd. richtlijnen: EN 55014 en EN 61000

Verkrijgbare accessoires:

Articlel	Bestelnummer:
Roorstaaf RG 120	31124000
Spiraalroerstaaf WG 135	31225000
Mortelroerstaaf MG 120	31326000
Mortelroerstaaf MGV 120	31426000
... met M14 schroefdraadverbinding

Leveringsomvang

Roerapparaat met roerstaaf, en gebruikshandleiding in een kartonnen doos.

Gebruik volgens voorschift

Het roerapparaat dient voor het aanmengen en door elkaar Mengen van verf, lijm, kleefspecie e.a. tot een hoeveelheid van maximaal ca. 50kg . De diameter van de gebruike roerstok mag waar bij nicht meer dan 140mm bedragen.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel Niet aan indien deze beschadigd isijdens werkzaamheden en sluit onmiddelijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine Niet aan direct regenwater blootgesteld wordt.

• Gebruik het apparaat Niet voor het(AP) mengen van explosieve of licht ontvlambare stoffen of in de omgeving waarvan.
• Draag het apparaat nooit aan het snoer.
• Telkens vór gelebruik apparaat, snoer en stekker controleren. Laat beschadigingen uitsluitend door een vakman verhelpen. Stekker uitsluitend bij een uitgeschakelde machine in de contactdoos steken.
• Manipulations aan het apparaatijken Niet toegestaan.
• Bedien het apparaat in de open lucht enkel via een aardlekschakelaar met max. 30mA .
• Laat het roerapparaat uitsluitend onder toezicht werken.
• Trek de netstekker uit en contrôleer dat de schakelaar uitgeschakeld is wanner het roerapparaat zonder toezicht blijft, bijvoorbeeld bij montage-en demontagewerkzaamheden, bij spanningsverlies, bij het gebruik c.q. de montage van accessoires.
  Schakel de machine uit wanner ze om een of andere reden blijft stilstaan. U vermijdt daardoor een plotse start in een toestand zonder toezicht.
• Snoer.altijd langsachter van de machinewegleiden.
• Gebruik het apparaat Niet als een deel van de behuizing defect is c.q. bij beschadigingen aan schakelaar, voedingsdraad of stekker.
• Elektrisch gereedschap moet op regelmatige tijdstippen aan een inspectie door een vakman onderworpen worden.
• Houd de handgrepen droog, netjes en vrij van olie en vet.
• Niet in roterende onderdelen vrijpen.
• Wees voorzichtig met langhaar. Uitsluitend met nauw aansluitende kledij werkken.
• Personen onder de 16一年多ogens die machine nicht bedienen.
• Vór inbedrijfstelling dient u er zich van te vergewissen dat de mengstaaf goed vast zit en perfect ronddraait.
• Tijdens het(AP) mengeniet met uw handen of voorwerpen in het mengvat grijpen. Gevaar voor kneuswonden!

Wacht tot het toestel of het gereedschap tot stilstand is gekomen. Roterende gereedschappen können verhaakt geraken en letsels of schade opleveren.
- Zorg ervoor dat er geen vloeistof gegen de behuizing van het elektrische gereedschap spuit. In het elektrische gereedschap gedrongen vloeistof kan schade en elektrische schokken veroorzaken.
- Volg de aanwijzingen en waarschuwingen in het veriligeidsgegevensblad (SDB) van het te(AP) meng materialiaal. Het te mengen materialaal kan gevaarlijk,(zijn voor de gezondheid.
Maak bij stroomonderbreking de vergrendelingsschakelaar los door de aan-/uitschakelaar in te drukken. Hiermee worden het per ongeluk heropstarten van het elektrische gereedschap verhinderd (verwondingsgevaar).
- Gebruik het elektrische gereedschap Niet in een staander.

. De gebruiker en mensen in+zijn omgeving dieren passendeveiligheidsbrillen, een gehoorbescherming, een stofmasker enveiligheidshandschoenen te dragenijdens gebruik van de machine.

• Tijdens de handmatige werking apparaat alkijd met beiden handen vasthouden en een veilige plaats innemen. Het toestel slechts in het mengvat starten of latent uitlopen. Neem het reactiemoment van de machine in acht.

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften!

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10% is toegestaan. De machine is veiligheidsklasse II.

Gebruik alleen verlangkabels met voldoende aderdoorsnede. Een aderdoorsnede die te Klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Aanbevolen minimale doorsneden en maximale kabellengtes

Netspanning Dwaarsdoorsnede in mm2
1.5 2.5
110V 20 m 40 m
230V 50 m 80 m

Gereedschapswissel

Opgepast!

Vóor alle werkzaamheden aan het apparaat onvoorwaardelijk netstekker uittrekken.U(Intkunt uw handen bij het gebruik van het gereedschap inklems. Gebruik voor de gereedschapswissel waarom altijd handschoenen, die u tijdens de werkzaamheden beschermen.

De hoofdspil van de machine bezit een M 14 - binnenschroefdraad.

Houd schroefdraad en voorzijden netjes. Gebruik om de roerstok te losesen en om aan de hoofdspil gegen te honden een gaffelsleutel SW 22.

Werktuigbescherming

Door onjuist gebruik kan schade ontstaan. Houd u zich.daarom altijd aan onderstaande aanwijzingen:

Maak uitsluitend gebruik van de door de fabrikant aanbevolen roerstokken (doorsnede max. 140 mm) met een M 14-schroefdraad).

De machine nicht zo zwaar belasten dat deze tot stilstand kommt.

Gebruik alleen originele accessoires gemaakt door EIBENSTOCK.

Selectie van de snelheid

De EHR 20 / 2.6 S is uitgerust met een mechanische versnellingsbak met tweesnelheden. Kies de gewenste snelheid door de versnellingsschakeling in te drukken, te schakelen en opnieuw te koppelen. De lagere snelheid is de positie waar de hoofdspil toe. Pas de snelheid alleen aan wanner de machine nicht in werkig is. Indien nodig=kunt u de selectie van de snelheid bijstaan door de hoofdspil Lichtjes te verplaatsen.

Aan-/uitschakelen

Onderbroken bedrijf

Inschakelen: AAN-/UITschakelaar indrukken

Uitschakelen: AAN-/UITschakelaar loslaten

Ononderbroken bedrijf

Inschakelen: AAN-/UITschakelaar indrukken en op ingedrukte positie met blokkeerknop blokkeren

Uitschakelen: AAN-/UITschakelaar opniew indrukken en weer loslaten.

Let op!

Bijijdere stop van de machine of bij stroomonderbrekingen, dient de vergrendeling van de Aan-/Uitschakelaar onmiddelijk te worden losgelaten door het indrukken van de schakelaar. Dit is ter voorkoming van het onbedoeld herstarten van de machine (fysiek risico).

Tijdens het mixen=kunt u met de elektronicaschakelaar opspringend materiaal vermijden.

Bovendien kan het toerental geregeld worden door min of meer krachtig op de toets te drukken.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoudoodzakelijk is.Regelmatig dienen echter volgende werkzaamhedenuitgevoerd c.q.dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven要去en schoon worden gehonden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpenerechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats lately uitvoeren.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over荃 producten en toebehoren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermiijden要去 het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zichn van recycleraar materiaal vervaardigd en moeten dievenovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn special gemerkt. Hierdoor können ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau

LpA 79 dB(A)

Geluidsvermogenniveau

LwA 90 dB(A)

Onzekerheid

K 3 dB

Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 60745:

Trillingsemissiewaarde

ah 0,7 m/s2

Onzekerheid

K 0,05 m/s²

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap beschter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gezruikt worden, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeitsperiode aanzienlijk doeon toenemen.

Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gezogen te worden met de perioden,ijdens dewelke het apparaatuitgeschakeld is of weliswaar in werkig is, maar nicht efectief gebruikt worden. Dit kan de belasting door trillingen tijdens de gehele arbeitsperiode aanzienlijk doe nafnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener voor deuitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeitsprocessen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijk bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aanatuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zichn van de garantie uitgesloten.

Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een neuew onderdeel of reparatie verholpen. Klachten können alleen ingewiligdd worden, als het apparaat, zonder gedemonteerd teijken geweest, maar de leverancier ofaar een Eibenstock-werkplaats gezonden worden.

CE Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60 745

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.

Frank Markert

Head of Engineering
