BEDIENUNGSANLEITUNG EHR 202.6 S Eibenstock

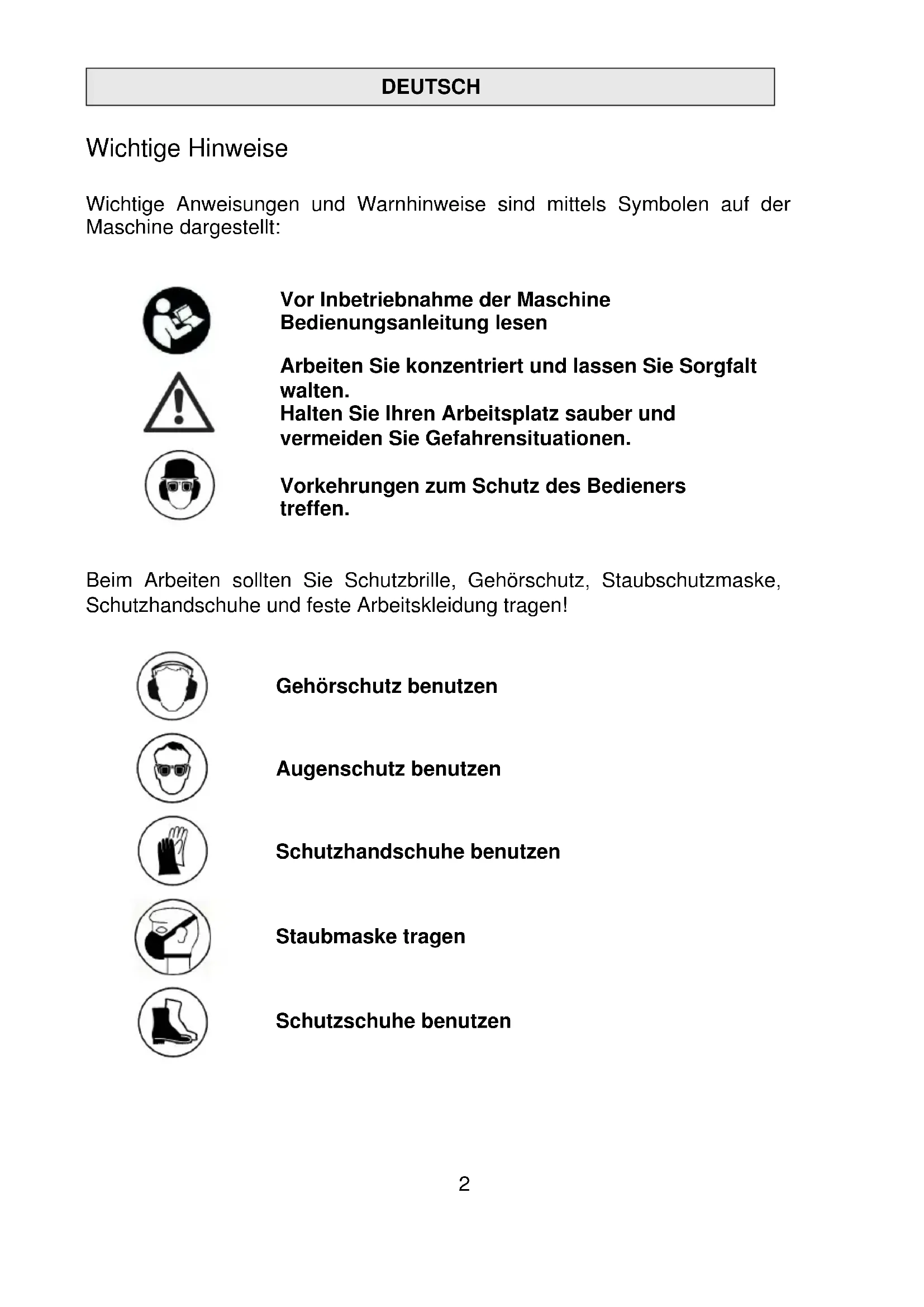

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitunglesen

Arbeiten Sie konzentriert und setzen Sie Sorgfalt walten.
Halten Sie ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensitionen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollen Sie Schutzbrille, Gehorschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung/TRagen!

Gehorschutz benutzen

Augenschutz benutzen

Schutzhandschuhe benutzen

Staubmaskeragen

Schutzschuhe benutzen

Technische Daten

Ruhrgerät EHR 20/2.6 S SET

Nennspannung:	230 V ~
Leistungsaufnahme:	1300 W
Nennstrom:	6,1 A
Frequenz:	50 / 60 Hz
Leerlaufdrehzahl:	I	0 - 400 min-1
	II	0 - 730 min-1
Nenndrehzahl:	I	0 - 250 min-1
	II	0 - 450 min-1
Maximaler Rührkordburchmesser:	140 mm
Werkzeugaufnahme:	M 14
Schutzklasse:	II
Schutzgrad:	IP 20
Gewicht:	ca. 5,1 kg
Bestellnummer:	077E2000

Funkentstörung nach: EN 55014 und EN 61000

lieferbares Sonderzubehör:

Articlel	Bestell Nr.
Rondenruhrer RG 120	31124000
Wendelruhrer WG 135	31225000
Mörtelruhrer MG 140	31326000
Mörtelruhrer Edelstahl MGV 140	31426000
... mit M14 Gewindeanschluss

Lieferumfang

Ruhrgerät mit Rührquirl und Bedienungsanleitung im Setkarton

Bestimmungsgemäßer Gebrauch

Das Ruhrgerät EHR 20 / 2.6 S dient zum Anrühren und Durchmischen von Fertigputz, Gips, Kalk, Beton und anderen Baummaterialien von mittlerer bis hoher Viskosität bis zu einer Menge von 50 kg.

Der Durchmesser der benutzten Rührquirle sollene bzw. 140 mm nicht überschreiben.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständiglesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch practisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern dazu den Netzsteckerziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerätarf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Höhe von brennbaren oder explosiven Stoffen (Benzin, Verdünning).
• Manipulationen am Gerät sind nicht erlaubt.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Aufund Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn sie aus irgendem Grund stehen bleibt. Sie vermeiden damit das plottliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Vor Inbetriebnahme den festen Sitz des Ruhrstabs sowie den einwand- freien Rundlauf prufen.
• Bei laufenden Mischarbeiten nicht mit den Händen, oder mit Gegenständen in das Mischgefäß greifen. Quetschgefahr!
  Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen ist. Rotierende Werkzeuge können sich verhaken und zu Verletzungen oder Schäden führen.

• Der Ruhrbehälter muss zum Ruhren geeignet sein und safer stehen. Ein nicht ordnungsgemäß gesicherter Behälter kann sich unkontrolliert bewegen.

• Stellen Sie sicher, dass keine Flüssigkeit gegen das Gehäuse des Elektrowerkzeugs spritzt. In das Elektrowerkzeug eingedrungene Flüssigkeit kann Schäden und elektrischen Schlag verursichen.

• Befolgen Sie die Anweisungen und Warnhinweise im Sicherheitsdatenblatt (SDB) des zu ruhrenden Materials. Das zu ruhrende Material kann gesundheitsschädlich sein.
• Losen Sie bei Stromunterbrechung den Arretierschalter durch Drücken des Ein-/Ausschalters. Damit wird ein unbeabsichtigtes Wiederanlaufen des Elektrowerkzeuges verhindert (Verletzungsgefahr).
• Benutzen Sie das Elektrowerkzeug nicht in einem Ständer.
• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz, einen Augenschutz, Staubmaske, Schutzhandschuhe und Schutzschuhe.

• Wahlend des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Das Gerät nur im Mischgebung an-/auslaufen setzen. Beachten Sie das Reaktionsmoment der Maschine.

Weitere Sicherheitshinweise entnahmen Sieitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Das Ruhrgerät EHR 20 / 2.6 S ist in Schutzklasse II ausgeführrt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zuschwacher Querschnitt kann zu übermöigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Werkzeugwechsel

Vorsicht!

Vor allen Arbeiten am Gerät unbedingt Netzsteckerziehen.

Sie können sich die Hande beim Einsetzen des Werkzeuges einkommen.

Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Die Arbeitsspindel der Maschine besitzt ein M 14 - Innengewinde.

Halten Sie Gewinde und Stirnflächen sauber.

Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der Arbeitsspindel einen Maulschlüssel SW 22.

Geräteschutz

Falsche Handhabung kann zu Schäden am Gerät führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle (Durchmesser max. 140mm ) mit M 14 - Gewinde.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Nur Original EIBENSTOCK-Zubehör verwenden.

Gangschaltung

Die EHR 20/2.6 S besitz ein mechanisches Zweiganggetriebe.

Durch Hineindrücken, Verschieben und wieder Einrasten des Getriebeschalters wahlen Sie die entsprechende Drehzahl. Die langsame Drehzahl liegt in Richtung Arbeitsspindel. Der Drehzahlwechsel ist nur bei stillstehender Maschine vorzunehmen, eventuell ist durch leichtes Verdrehen der Arbeitsspindel der Schaltvorgang zu unterstützen.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drucken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drucken und wieder loslassen.

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer Stromunterbrechung ist der Feststeller sofort durch Drucken des Ein-Aus-Schalters zu losen, um ein unbeabsichtigtes Wiederanlaufen der Maschine zu verhindern (Verletzungsgefahr).

Das Ruhrgerät EHR 20 / 2.6 S ist mit einem Elektronikschalter ausgerüstet.

Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfeht sich nur zum An- und Auslauf der Maschine zur Vermeidung von herumspritzendem Material.

Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfugung stehen und dieser dadurch deutlich Schneller überhützt.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzsteckerziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Luftungsschlitze sind stets sauber zuhalten.
• Bei der Arbeit ist darauf zu achtenden, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführten zu halten.

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ohnen offen bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

RohstoffrückgewinnungstattMullentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recyclefähigen Materialien hergestellt und entsprechend zu entsorgen.

Die Kunststoffe des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglich.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik- Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Gerausch / Vibration

Messwerte für Gerausch ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel LpA 79 dB(A)

Schallleistungspegel LwA 90 dB(A)

Unsicherheit K 3 dB

Gehorschutzragen!

Schwingungsgesamtwerte ah und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert ah 0,7 m/s²

Unsicherheit K 0,05 m/s2

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oderzar war lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsabläufe.

Gewährleistung

Entspruchend unserer allgemeinen Lieferbedingungen gilt im Geschäftsvorkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten. Ansonsten gilt die gesetzliche Gewährleistungsfrist von 24 Monaten. (Nachweis durch Rechnung oder Lieferschein)

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführren sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellnehmer entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesamt wird.

CC Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Frank Markert

Head of Engineering

06.02.2019

Änderungen vorbehalten.

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

06.02.2019

Frank Markert

Head of Engineering

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

06.02.2019

Frank Markert

Head of Engineering
