Caractéristiques techniques	Système Hi-Fi SAMSON SAXP208W, amplificateur de 200W, connectivité Bluetooth, entrées RCA, USB, et SD.
Utilisation	Idéal pour les événements, les fêtes, et les présentations, avec une interface utilisateur intuitive.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports et utiliser un chiffon doux pour l'extérieur.
Sécurité	Utiliser dans un environnement sec, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Poids : 5 kg, dimensions : 30 x 25 x 15 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - SAXP208W SAMSON

Comment connecter mon SAMSON SAXP208W à un appareil Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil. Allumez le SAMSON SAXP208W et mettez-le en mode Bluetooth. Recherchez le SAMSON SAXP208W dans la liste des appareils disponibles sur votre appareil et sélectionnez-le pour établir la connexion.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de volume sur le SAMSON SAXP208W ainsi que sur la source audio. Assurez-vous que les câbles sont correctement connectés et qu'aucun câble n'est endommagé. Testez avec d'autres sources audio pour déterminer si le problème persiste.

Comment réinitialiser le SAMSON SAXP208W aux paramètres d'usine ?

Pour réinitialiser le SAMSON SAXP208W, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Le système ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Testez avec un autre câble d'alimentation si disponible. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment mettre à jour le firmware du SAMSON SAXP208W ?

Visitez le site officiel de SAMSON et recherchez la section de support pour votre modèle. Téléchargez la dernière version du firmware et suivez les instructions fournies pour mettre à jour le système.

Le SAMSON SAXP208W ne se connecte pas à mon réseau Wi-Fi, que faire ?

Assurez-vous que vous entrez le bon mot de passe Wi-Fi et que le réseau est opérationnel. Vérifiez que le SAMSON SAXP208W est à portée du routeur. Redémarrez le routeur et essayez de vous reconnecter.

Comment régler les basses et les aigus sur mon SAMSON SAXP208W ?

Utilisez les contrôles de tonalité situés sur le panneau avant de l'appareil pour ajuster les niveaux de basses et d’aigus selon vos préférences.

L’enceinte grésille, que faire ?

Vérifiez si le niveau de volume est trop élevé, ce qui peut provoquer de la distorsion. Assurez-vous que les câbles sont correctement branchés et inspectez-les pour tout dommage. Si le problème persiste, il peut être nécessaire de faire examiner l'enceinte par un professionnel.

MODE D'EMPLOI SAXP208W SAMSON

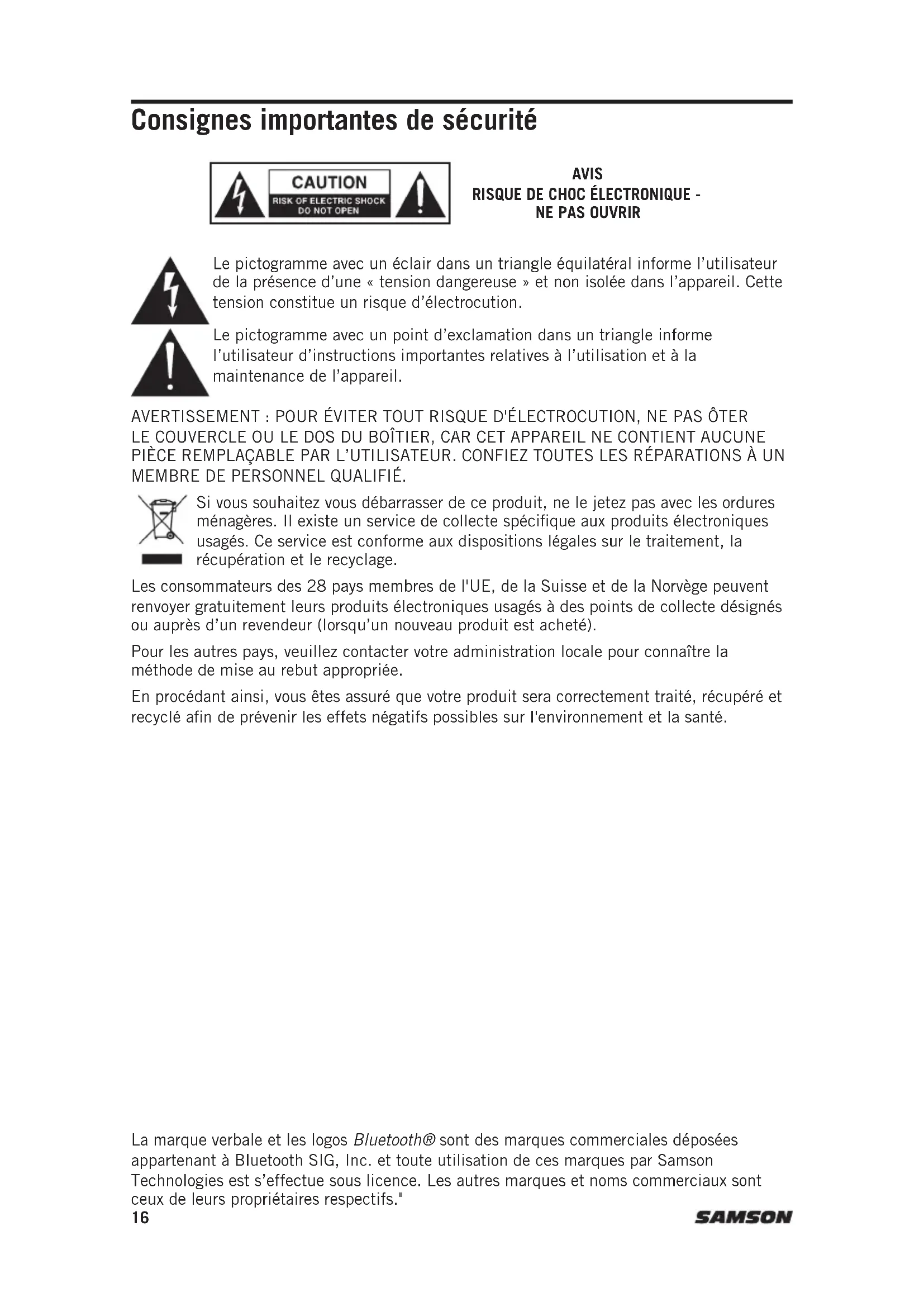

Consignes importantes de sécurité

AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR

Le pictogramme avec un éclair dans un triangle équilatéral informe l'utilisateur de la présence d'une « tension dangereuse » et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution.

Le pictogramme avec un point d'exclamation dans un triangle informe l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance de l'appareil.

AVERTISSEMENT: POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OTER LE COUVERCLE OU LE DOS DU BOITIER, CAR CET APPAREIL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L'UTILISATEUR. CONFIEZ TOUTES LES RÉPARATIONS À UN MEMBRE DE PERSONNEL QUALIFIÉ.

Si vous souhaitez vous débarrasser de ce produit, ne le jetez pas avec les ordures ménagères. Il existe un service de collecte spécifique aux produits électroniques usagés. Ce service est conforme aux dispositions légales sur le traitement, la récupération et le recyclage.

Les consommateurs des 28 pays membres de l'UE, de la Suisse et de la Norvège peuvent renvoyer gratuitement leurs produits usagés à des points de collecte désignés ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

La marque verbale et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Samson Technologies s’effectue sous licence. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Consignes importantes de sécurité

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Lisez avec attention tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près d'une source d'eau.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. N'obstruez pas les fentes prévues pour la ventilation. Installez l'appareil selon les instructions du fabricant.
8. N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs, bouches d'air chaud, poê
9. Ne défaites pas le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une fiche de type terre possède deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne convient pas à votre prise, consultez un électricien pour remplaçer la prise obsoilète.
10. Protégez le cordon d'alimentation pour éviter qu'il ne soit piétiné ou pinçé, notamment au niveau des prises, des réceptacles et à la sortie de l'appareil.
11. Utilisez uniquement les accessoires/équipements recommandés par le fabricant.
12. Utilisez uniquement le chariot, le pied, le trépied, le support ou la table recommendé par le fabricant ou fourni avec l'appareil. Lors de l'utilisation d'un chariot, veuillez déplacer l'ensemble chariot/appareil avec précaution afin d'éviter toute blessure en cas de renversement.

1. Débranchez l'appareil en cas d'orage ou d'inutilisation prolongée.
2. Confiez toute réparation à un membre du personnel qualifié. L'intervention d'un technicien s'impose dans les cas où le cordon d'alimentation ou la prise secteur sont endommagés, des corps étrangers se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dysfonctionnement ou est tombé.
3. Cet appareil ne doit pas être exposé à des éclaboussures ou des gouttes d'eau et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
4. Attention - afin d'éviter tout risque d'électrocution, n'insérez la lame large que dans la fente large de la prise.
5. Veillez à maintenir une ventilation adéquate autour de l'appareil.
6. Afin d'éviter tout risque de blessure, cet appareil doit être fermement fixé au support selon les instructions d'installation.
7. AVENTISSEMENT : Les batteries (les piles ou les bloc-batteries) ne doivent pas etre exposées à une chaleur excessive telle que le soleil, le feu ou autre source de chaleur similaire.
8. ATTENTION: Un remplacement inadéquat de la batterie risque de provoquer une explosion. Remplacez les batteries exclusivement par des batteries identiques ou équivalentes.

Avis de la FCC

1. Cet appareil est conforme à l'alinéa 15 des règlements FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles. (2) Cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de provoquer son fonctionnement défectueux.

1. Tout changement ou modification apporté à l'appareil sans l'approbation des autorités compétentes peut annuler l'autorisation de l'utiliser.

Déclaration de la FCC

Cet appareil a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à l'alinéa 15 des règlements FCC. Ces limites sont destinées à assurer une protection efficace contre les interférences dans un environnement résidentiel.

Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, risque de provoquer des interférences. Cependant, tout risque d'interférence ne peut être totalement exclu. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le vérifier d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/TV expérimenté.

Déclaration d'avertissement RF

L'appareil est conforme aux normes générales d'exposition aux radiofréquences. L'appareil peut être utilisé sans aucune restriction dans des conditions d'exposition portable.

Cet appareil est conforme à la norme RSS-310 d'Industrie Canada. Le fonctionnement est soumis à la condition que cet appareil ne cause pas d'interférences nuisibles.

Merci d'avoir acheté le système de sonorisation portable XP208w alimenté par batterie. Il est doté d'une connectivité Bluetooth® sans fil. Léger et compact, le XP208w dispose d'une puissance de 200 watts pesant moins de 24 lbs, le rendant un excellent complément à toute application nécessitant une enceinte portable. La batterie interne fournit jusqu'à 20 heures d'audio avec une charge complète. Le XP208w peut également être alimenté en courant alternatif (avec le cordon d'alimentation fourni) pour un son continu.

Le XP208w est une solution tout-en-un fournissant la polyvalence d'une console de mixage à quatre canaux (avec entrées pour un microphone, un instrument et des appareils de niveau ligne), une sortie ligne pour relier plusieurs enceintes et une atténuation de voix-off. Pour des performances exceptionnelles, le XP208w comprend un système portable sans fil Samson XPD2 et une prise USB supplémentaire pour connecter un second système Samson de la série XPD.

Pour vos besoins de sonorisation à l'extérieur, en classe, au karaoke, en studio ou en concert, le XP208w offre un son portable de haute qualité dans un petit boîtier autonome.

Nous vous recommandons de conserver les documents suivants à titre de référence, ainsi qu'une copie de votre reçu de caisse.

Numéro de série :

Date d'achat :

Si vous avez des questions ou des commentaires concernant le système de sonorisation portable XP208w ou tout autre produit de Samson, n'hésitez pas à nous contacter à [e-mail].

Avec un entretien et une maintenance appropriés, votre système de sonorisation portable XP208w vous donnera satisfaction pendant de nombreuses années. Si votre système de sonorisation portable XP208w doit être réparé, vous devez obtenir un numéro d'autorisation de retour (RA) avant d'expédier votre appareil à Samson. Sans ce numéro, l'appareil ne sera pas accepté. Veuillez consulter le site www.samsontech.com/ra pour obtenir ce numéro RA. Veuillez conserver les matériaux d'emballage d'origine et, si possible, renvoyer l'appareil dans son emballage d'origine. Si votre système de sonorisation portable XP208w a été acheté en dehors des États-Unis, contactez votre distributeur local.

Caracteristiques

• Système de sonorisation léger de 200 watts pesant 24 livres.
• Batterie interne rechargeable pour une utilisation continue pouvant durer jusqu'à 20 heures
• Connectivité Bluetooth (avec commandes de transport) pour connecter des sources musicales sans fil
• Compte le système sans fil numérique USB portable XPD2 de Samson Enceinte acoustique à 2 canaux avec woofer de 8'' et haut-parleur haute fréquence de 1''
• Console de mixage à quatre canaux avec entrées micro, instrument et niveau ligne
• Deux ports USB sans fil pour une utilisation avec la série numérique sans fil Samson XPD USB Commande de réverbération variable pour les entrées micro (y compris sans fil) Commande d'atténuation de voix-off Sortie de ligne vers plusieurs systèmes en série
• Support d'enceinte intégré de 1 3/8" sur pied
• Poignée téléscopique et roulettes lisses pour faciliter le transport

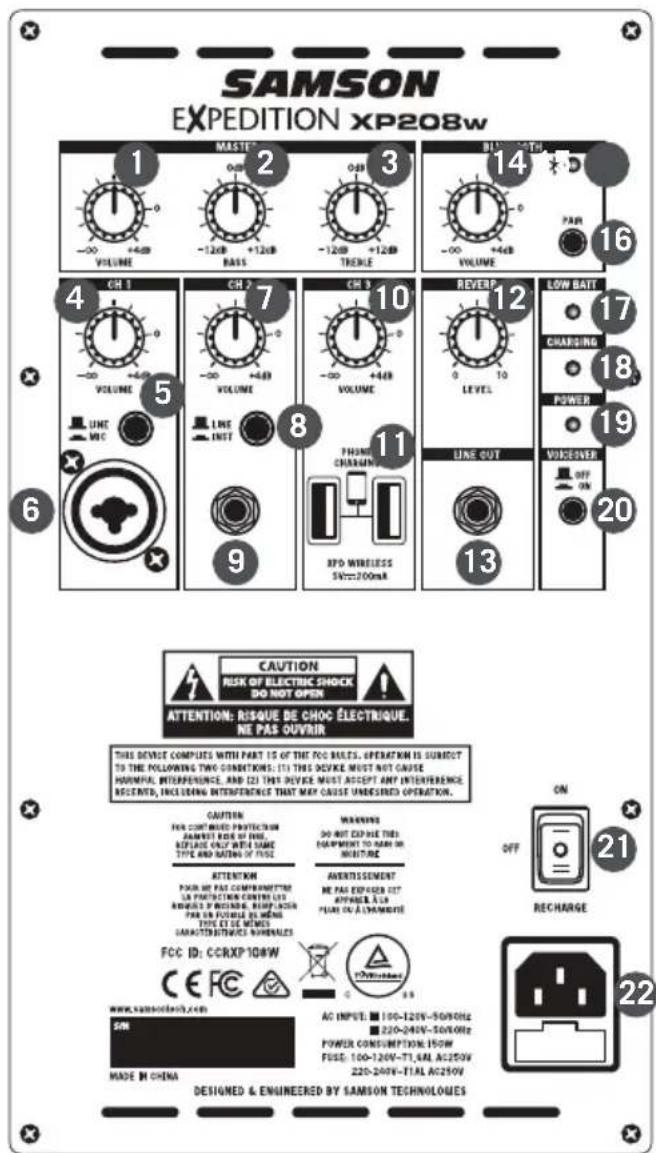

Connexions XP208W

1. MASTER VOLUME - Sert à contrôler le niveau global du système d'enceintes.
2. MASTER TREBLE - Contrôle la tonalité haute fréquence du système complet.
3. MASTER BASS - Contrôle la tonalité des basses fréquences du système complet.
4. CH1 VOLUME - Contrôle le niveau de l'entrée micro/ligne du canal 1.
5. Commutateur LINE/MIC - Règle la puissance à l'entrée CH1 pour un microphone ou un appareil de niveau ligne.
6. Entrée CH1 - Entrée XLR-1/4" pour brancher un microphone ou un appareil avec un signal de niveau ligne.
7. CH2 VOLUME - Contrôle le niveau de l'entrée du canal 2.
8. Commutateur LINE / INST - Ce commutateur change l'entrée de la prise jack CH2 1/4" pour connecter des appareils de niveau ligne à des instruments électriques (par ex. guitare) avec micros.
9. Entrée CH2 - Connectez un appareil ou un instrument de niveau ligne à l'aide d'un câble audio 1/4".
10. CH3 VOLUME - Contrôle le niveau des deux entrées sans fil USB XPD.
11. Entrées SANS FIL XPD (2) - Branchez les récepteurs numériques sans fil USB Samson XPD à ces entrées. Le récepteur sans fil est alimenté par le XP208w, de sorte qu'aucune alimentation supplémentaire n'est nécessaire. Le connecteur USB fournit une alimentation 5V 200mA pour charger un petit appareil USB portable comme un lecteur MP3 ou un smartphone.
12. REVERB - Ce bouton sert à régler la quantité totale de réverbération ajoutée aux canaux d'entrée des canaux 1 et 3 (sans fil).
13. LINE OUT - Prise de sortie niveau ligne de 1/4 pour connecter le XP208w à l'entrée d'un autre XP208w afin de créer un système d'enceintes mono double. Le signal LINE OUT se trouve avant les commandes MASTER VOLUME et EQ.
14. Bluetooth® VOLUME - Contrôle le niveau de l'entrée Bluetooth.
15. Témoin d'appariement - Affiche l'état Bluetooth du système XP208w.
16. Touche PAIR - Appuyez sur cette touche pour activer le mode d'appariement afin de vous connecter à un appareil audio Bluetooth.

Connexions XP208W

1. Témoin de BATTERIE FAIBLE - Ce témoin DEL s'allume lorsque la batterie du XP208w est faible. Si le témoin s'allume, il est recommandé de brancher le XP208w sur une prise secteur.
2. Témoin de CHARGE - Lorsque le XP208w est branché et que l'interrupteur POWER est sur RECHARGE, le témoin CHARGE va s'allumer en rouge pendant la charge. Une fois la charge terminée, le témoin va s'éteindre.
3. Témoin POWER - S'allume en vert lorsque l'interrupteur d'alimentation est sur ON.
4. Interrupteur VOICEOVER ON/OFF - Active ou désactive l'atténuation de VOIX-OFF.
5. Interrupteur d'alimentation / de recharge - Cet interrupteur à trois positions sert à allumer, éteindre ou mettre le XP208w en mode RECHARGE pour charger la batterie interne.
6. ENTREE CA - Branchez ici le cordon d'alimentation fourni.

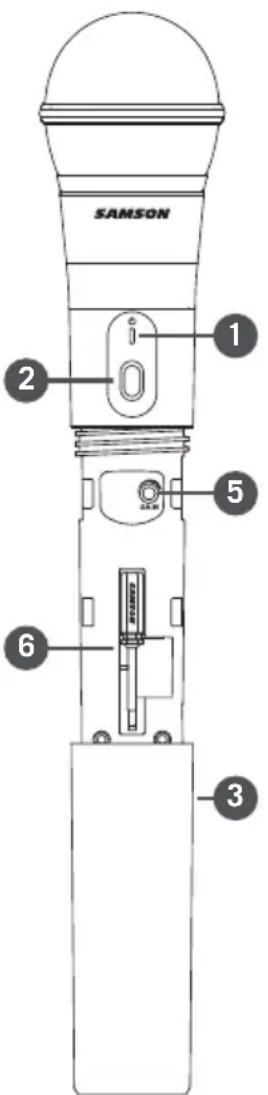

Commandes du microphone sans fil HXD1

1. Témoin d'état - Ce témoin DEL indique le mode de fonctionnement Orange : Ambre clignotant de fonctionnement normal : Fonctionnement normal Appariement / Batterie faible
2. Interrupteur marche/arrêt - Appuyez moins de 5 secondes pour allumer ou éteindre l'appareil. Appuyez pendant plus de 5 secondes pour passer en mode appariement.
3. Couvercle du compartiment des batteries - Dévissez le couvercle des batteries et faites-le glisser vers le bas pour ouvrir le compartiment du HXD1.

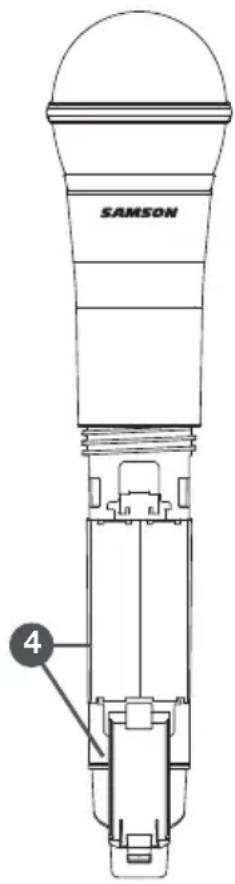

4. Porte-batteries - Ouvrez le porte-batteries en appuyant sur la languette et en soulevant le couvercle. Insérez ici deux batteries AA (LR6) standard en veillant à respecter les polarités plus et moins indiquées. AVERTISSEMENT : N'insérez pas les batteries à l'envers ; vous risqueriez d'endommager gravement le HD1 et d'annuler votre garantie.
5. Commande de PUISSANCE d'entrée - Cette commande règle la sensibilité d'entrée de l'émetteur.
6. Tournevis - Sert à régler la commande de PUISSANCE d'entrée.

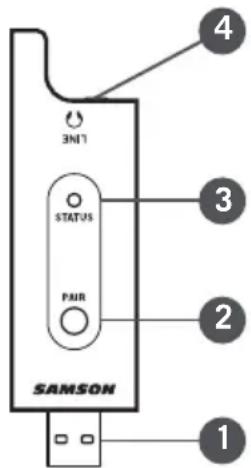

Commandes du récepteur RXD2

1. Connecteur USB - Se branche à la prise USB située sur le panneau arrière d'un périphérique audio Samson activé sans fil. Le récepteur peut également être branché directement sur un port USB de l'ordinateur et sera reconnu comme un périphérique audio USB. L'appareil transmet l'audio au périphérique et reçoit l'alimentation de ce dernier par ce connecteur. Si la sortie LINE est connectée à un appareil analogique, le RXD2 peut être alimenté à l'aide d'un adaptateur 5 V standard.
2. Interrupteur PAIR - Appuyez pendant >5 seconds pour passer en mode appariement.
3. Témoin d'état - Ce témoin DEL indique le mode de fonctionnement Orange - Fonctionnement normal: Clignote en orange - Appariement Aucune lumière - Non apparié; Émetteur hors de portée; Pas d'alimentation
4. Sortie LIGNE / Casque - Utilisez cette prise jack de 3,5 mm lors de la connexion à une entrée ligne analogique ou à un casque pour le monitorage.

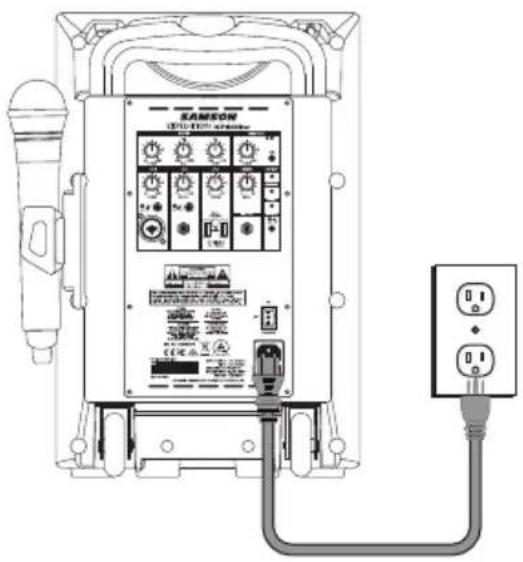

Démarrage rapide

1. Mettez l'interrupteur d'alimentation du XP208w sur OFF et tournez complètement toutes les commandes LEVEL dans le sens antihoraire jusqu'à 0.
2. Si vous disposez d'une prise, branchez le cordon d'alimentation fourni sur l'entrée CA de l'enceinte et insérez-le dans une prise électrique.
3. Mettez l'interrupteur d'alimentation du XP208w sur ON.
4. Branchez vos sources audio.
5. Montez la commande MASTER VOLUME et régalez les niveaux d'entrée, en suivant les étapes ci-dessous.

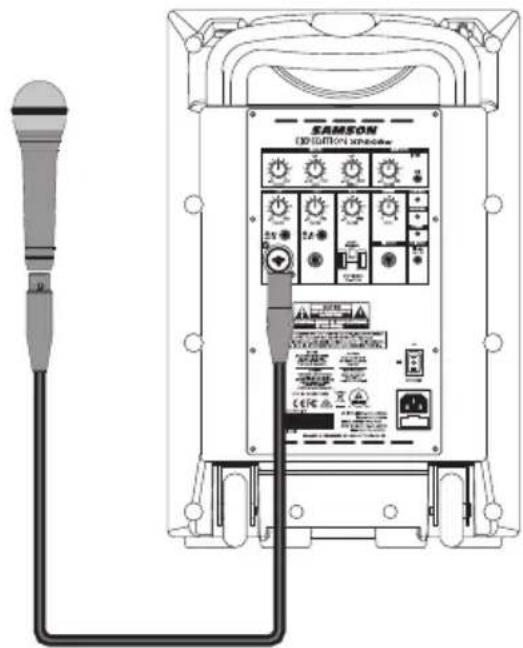

Canal 1 (entrée microphone / ligne)

1. Branchez un microphone à l'aide d'un câble XLR standard ou un équipement de niveau ligne à l'aide d'un câble instrument 1/4".
2. Si vous branchez un microphone, réglez le commutateur LINE / MIC en position basse (MIC). Si vous branchez un appareil de niveau ligne, réglez le commutateur LINE / MIC en position haute (LINE).
3. Pour parler dans le microphone ou jouer de la musique à partir d'une source audio de niveau ligne, montez lentement la commande VOLUME CH1 jusqu'à ce que vous ayez atteint le niveau souhaité.

REMARQUE: Si vous n'utilisez pas l'entrée du canal 1, montez complètement la commande VOLUME pour éviter tout bruit indésirable.

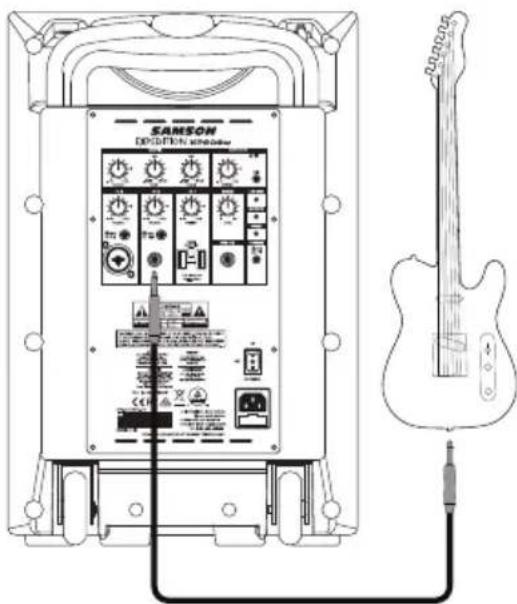

Canal 2 connexion d'une guitare (entrée INST)

1. Branchez une guitare électrique à l'aide d'un câble instrument de 1/4" standard.
2. Poussez le commutateur LINE/INST sur INST (bas).
3. Pour écouter de la musique à partir d'une source audio de niveau ligne, montez lentement la commande VOLUME CH2 jusqu'à ce que vous ayez atteint le niveau souhaité.

Remarque: Si vous branchez une guitare électrique, il est recommandé d'utiliser un préamplificateur entre l'instrument et le XP208w pour réproduire le son d'un amplificateur de guitare.

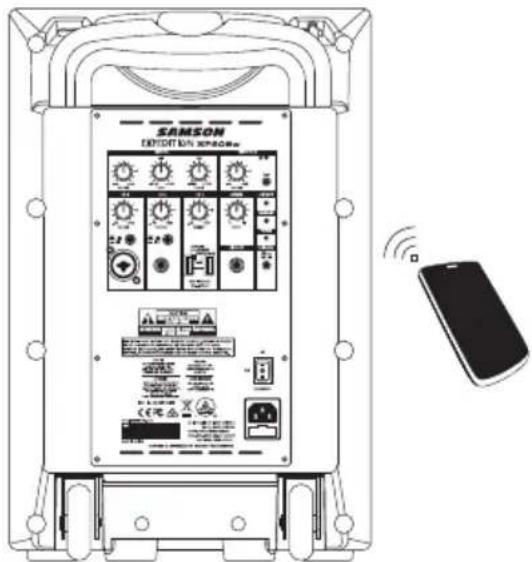

Bluetooth®

1. Baissez la commande BLUETOOTH VOLUME dans le sens antihoraire jusqu'à 0.
2. Avec le XP208w et votre apparéil Bluetooth sous tension, appuyez sur le bouton PAIR au dos du XP208w pour que l'enceinte puisse être détectée. Le tímoin Bluetooth clignotera lentement en bleu.
3. Dans les réglages de votre appareil Bluetooth, réglez-le sur "détector" les appareils disponibles.
4. Dans la liste des appareils Bluetooth, sélectionnez l'appareil "Samson XP208w".
5. Entre les chiffres 0000 (quatre zéros) et appuyez sur OK si votre appareil vous demande un mot de passe. Certains appareils peuvent également vous demander d'accepter la connexion.
6. Si l'appariement du haut-parleur XP208w est terminé, le témoin devient bleu fixe. Vous pouvez maintenant diffuser de la musique en streaming de votre appareil vers les haut-parleurs du XP208w.
7. Lorsque la commande Volume de votre apparéil Bluetooth est activée, écoutez de la musique et augmentez lentement la commande XP208w BLUETOOTH VOLUME jusqu'au niveau soubaité.

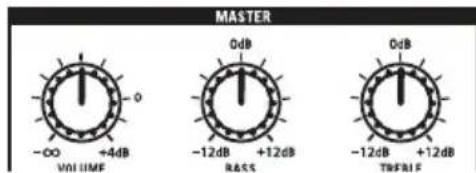

Utilisation de master EQ

Le XP208w est équipé d'un égaliseur à 2 bandes vous permettant d'ajuster l'ensemble des hautes et basses fréquences du système. La réponse en fréquence est uniforme lorsque les boutons sont en position verticale ou à 12 heures. De

Légers mouvements des commandes peuvent faire une grande différence. Tourner complètement les commandes vers le haut peut provoquer des distorsions. Utilisez vos oreilles lorsque vous régalez l'égaliseur en fonction de votre application. Nous vous présentons deux exemples de réglages pour vous aider à démarrer la mise au point de votre système.

1. Réglage de l'égaliseur pour la musique

Si vous utilisez le XP208w pour la lecture de musique, montez légèrement les basses et les aigus BASS et TREBLE pour obtenir une réponse en fréquence "hi-fi" qui accentue les basses et les hautes fréquences.

2. Réglage de l'égaliseur pour la voix

Si vous utilisez votre XP208w avec un microphone pour la parole uniquement, vous pouvez réduire les graves BASS et augmenter légèrement les aigus TREBLE, ce qui produit une réponse en fréquence qui accentuera la portée vocale.

Microphone sans fil XPD2

1. Branchez le récepteur USB RXD2 dans l'une des prises USB au dos du XP208w directement (figure 1) ou en utilisant le câble d'extension USB fourni (figure 2).
2. Insérez un jeu de batteries AA (LR6) neuves dans le porte-batteries de l'émetteur en veillant à respecter les polarités indiquées.
3. Montez complètement le bouton de volume sans fil du canal 3 dans le sens antihoraire, puis mettez le XP208W sur ON.
4. Mettez l'émetteur portatif HD1 sous tension en appuyant sur l'interrupteur d'alimentation et en le maintenant enfoncé ; le témoin va s'allumer en orange.
5. Si l'émetteur et le récepteur n'ont pas encore été appariés, appuyez sur la touche du récepteur RXD2 et maintenez-la pendant > 5 secondes, soit jusqu'à ce qu'il commence à clignoter. Appuyez sur la touche d'alimentation de l'émetteur et maintenez-la jusqu'à ce que les témoins DEL des deux appareils deviennent fixes, indiquant que le récepteur et l'émetteur sont appariés et prêts à fonctionner.
6. Parlez ou chantez dans le microphone à un niveau de performance normal et montez le bouton de volume sans fil du canal 3 sur le XP208w jusqu'à ce que le niveau souhaité soit atteint.
7. Si vous entendez une distorsion, baissez le volume sans fil du canal 3 sur le XP208w. Si la distorsion est toujours audible, utilisez le tournevis fourni pour tourner lentement la commande de Puissance de l'émetteur HD1 dans le sens antihoraire jusqu'à ce que la distorsion disparaisse.

Inversement, si vous entendez un signal faible et bruyant au niveau de volume désiré et que la commande de niveau sans fil du XP208w est réglée au maximum, utilisez le tournevis pour tourner lentement la commande de puissance de l'émetteur HD1 dans le sens antihoraire jusqu'à atteindre un niveau suffisant.

Figure 1

Figure 2

Chargement de la batterie

Le XP208w est muni d'une batterie interne rechargeable permettant d'écouter jusqu'à 20 heures d'audio en continu avec une charge complète. Même si le système XP208w peut être partiellement chargé à la sortie de son emballage, il est recommandé de le charger complètement avant la première utilisation.

Pour charger la batterie :

1. Branchez le XP208w à une prise CA à l'aide du câble d'alimentation fourni.
2. Mettez l'interrupteur d'alimentation sur "OFF".
3. Au cours de la charge, le témoin CHARGE va s'allumer en rouge.
4. Ne débranchez pas le système jusqu'à ce que le témoin CHARGE passe au vert, indiquant que la batterie est complètement chargée.

Si la durée de fonctionnement du XP208w diminue de façon significative, même après une charge complète, la batterie doit être remplacée. Contactez le service à la clientèle Samson ou votre distributeur local pour obtenir une batterie de rechange.

Le XP208w utilise une batterie scellée au plomb en gel. Lorsqu'elle n'est pas en fonction, la batterie se décharge lentement. Si vous prévoyez de ne pas utiliser le XP208w pendant une longue période, il est conseillé de charger complètement l'appareil avant de l'entreposer.

Il est également important de recharger l'appareil tous les six mois lorsqu'il n'est pas en fonction. Cela assurera le bon fonctionnement de la batterie et prolongera sa durée de vie. Si la batterie reste faiblement chargée pendant une longue période, il est possible de la recharger à un état de fonctionnement satisfaisant, mais le temps de charge peut prendre jusqu'à 72 heures.

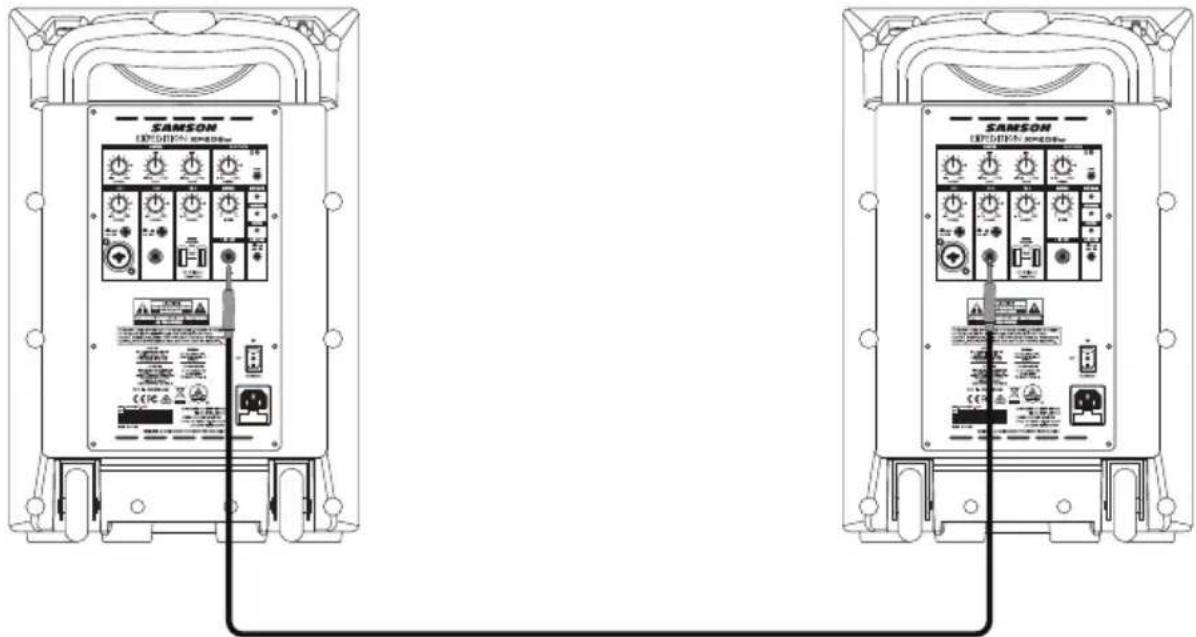

Utilisation de la prise LINE OUT

La prise XP208w LINE OUT vous permet de connecter le XP208w à n'importe quel haut-parleur amplifié pour étendre votre système ou relier deux systèmes XP208w ensemble en série.

À l'aide d'un câble instrument de 1/4" blindé standard, connectez la SORTIE LIGNE du XP208w à l'entrée de niveau ligne du second haut-parleur amplifié. Le XP208w enverra un mélange de toutes les entrées, y compris l'audio Bluetooth®. Chaque canal VOLUME contrôle le niveau de sortie correspondant à la prise LINE OUT.

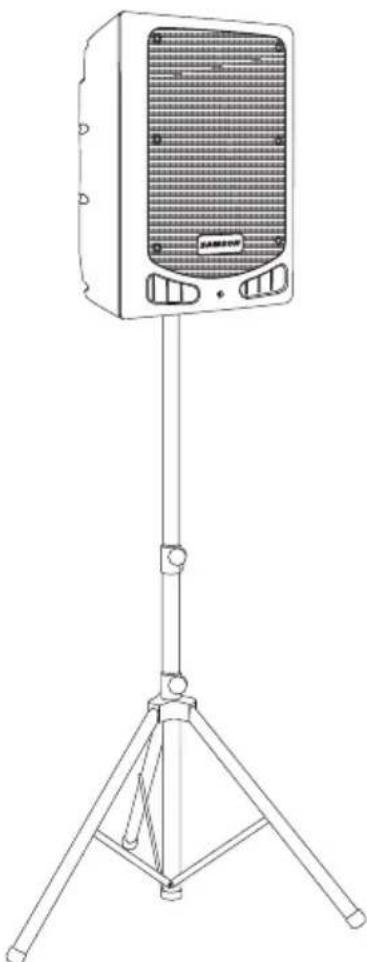

Utilisation d'un pied de haut-parleur

Le XP208w comprend un réceptacle de 35 mm (1 3/8") pour montage sur poteau au bas du haut-parleur. Ceci convient à un pied de haut-parleur standard de 1-3/8" (35mm). Pour une couverture maximale lors de l'utilisation d'un pied de haut-parleur, il doit être élevé au-dessus de la tête des auditeurs.

En plaçant le haut-parleur sur un pied, veillez à ce qu'il soit sur une surface plane et stable pour éviter qu'il ne se renverse. Utilisez un pied conçu pour soutenir un haut-parleur pesant au moins 30 lb.

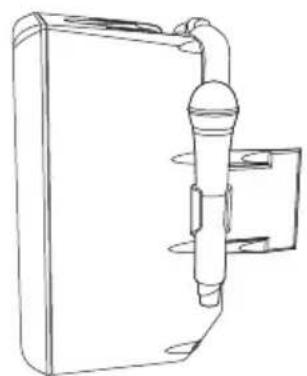

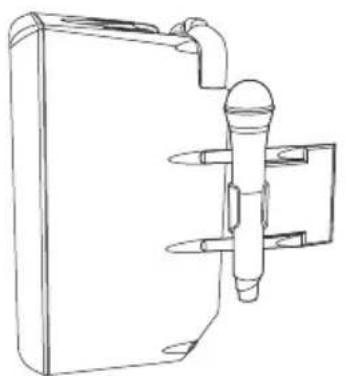

Porte-microphone

L'Expedition XP208w comprend un porte-microphone portatif. Pour fixer le porte-microphone, alignez les deux broches du porte-microphone avec les deux ouvertures rondes centrales sur le côté du XP208w. Faites glisser le porte-microphone dans les ouvertures jusqu'à ce qu'il affleure l'arrière du haut-parleur.

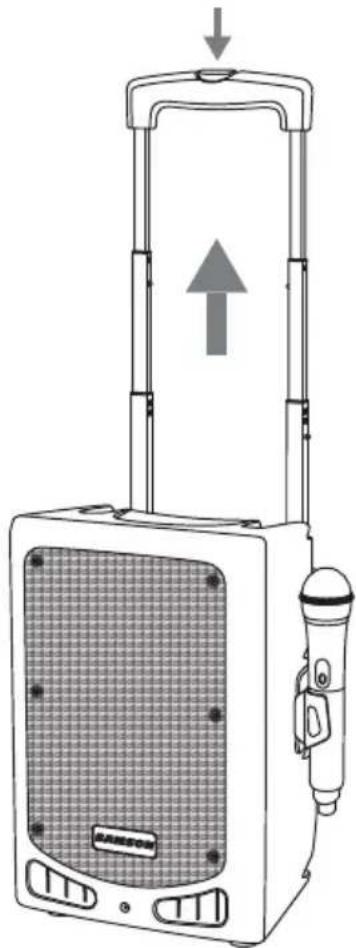

Transport du XP208W

L'Expedition XP208w peut être facilement transporté grâce à sa poignée télescopique et ses roulettes intégrées. Appuyez sur la touche au sommet de la poignée supérieure pour l'allonger.

Saisissez la poignée, inclinez le haut-parleur vers l'arrière et faites-le rouler.

XP208W

Puissance de sortie 200 watts (crête) / 100 watts (continu)

Enceintes Woofer de 8" + haut-parleur HF de 1"

Réponse en fréquence 60Hz-18kHz -3dB

Entrée micro/ligne XLR - connecteur combo 1/4 po

Entrée ligne/instrument 1/4 po

Entrées sans fil USB (2)

Sortie ligne 1/4" TS

Bluetooth V4.0, A2DP

Fréquence de fonctionnement 2.402GHz~2.480GHz

Puissance RF <10mW

Fonctionnement Jusqu'à 20 heures selon les conditions d'utilisation

Charge de la batterie Environ 6 heures pour une seule charge

Alimentation CA: 100-120V/220-240V, 50~60Hz

Fabrication Polypropylène

Grille Grille en acier perforé, enduite de poudre

Montage Réceptacle intégré de montage sur poteau de 1 3/8 po

Température de fonctionnement -10°C ~ +40°C

Poids 10,8 kg / 23,8 lb / 10,8 kg

Système sans fil XPD2

Systèmes simultanés 2

Portée de fonctionnement 100' ligne de visée

Fréquence de fonctionnement 2.404~2.476 GHz

Type de modulation GFSK

Réponse en fréquence audio 20 Hz - 17 kHz (-1 dB)

D. H. T. <0,1% (à 1 kHz, -10 dBu)

Signal sur bruit >85 dB

Température de fonctionnement -10°C ~ +40°C

HXD1 émetteur élément microphone Q6 dynamique

Puissance RF < 10 mW EIRP

Alimentation électrique Deux batteries alcalines AA (LR6)

Autonomie de la batterie 20 heures

Fréquence d'échantillonnage audio 32 kHz

Max. Niveau de sortie audio analogique 9 dBu

Sortie casque 22 mW into 16 Ω or 32 Ω

Tension de fonctionnement 5V DC
