Expedition Escape+ - Système hifi SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système hifi portable
Marque	SAMSON
Modèle	Expedition Escape+
Puissance de sortie	50 watts (crête)
Haut-parleurs	Woofer 6" + Driver HF 1"
Entrée microphone	Jack 1/4 po
Entrée auxiliaire	Jack 1/8 po (3,5 mm)
Entrée sans fil	USB pour récepteur XPD
Bluetooth	Version 5.0, A2DP
Batterie	12V / 2,2Ah, rechargeable, scellée au plomb
Autonomie batterie	Jusqu'à 20 heures
Temps de charge	Environ 5 heures
Alimentation secteur	100-240V, 50/60Hz
Matériau du boîtier	Polypropylène
Grille	Acier perforé, enduite de poudre
Montage sur pied	Réceptacle pour poteau 1 3/8 po
Température de fonctionnement	-10°C à +40°C
Dimensions (L x P x H)	222 x 210 x 323 mm
Poids	4,7 kg
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser d'eau.
Sécurité	Ne pas ouvrir. Confier les réparations à un professionnel.
Consignes importantes	Éviter l'exposition à l'eau, à la chaleur, et aux chocs.

FOIRE AUX QUESTIONS - Expedition Escape+ SAMSON

Comment charger la batterie de l'Expedition Escape+ ?

Mettez l'interrupteur d'alimentation sur OFF, branchez l'adaptateur secteur fourni à l'entrée CA et à une prise électrique. Le témoin de charge devient rouge pendant la charge et vert une fois complète. La charge complète prend environ 5 heures.

Quelle est l'autonomie de la batterie ?

L'autonomie peut atteindre jusqu'à 20 heures d'écoute continue en fonction du volume et des conditions d'utilisation.

Comment connecter un microphone ?

Branchez un microphone avec un câble jack 1/4 po dans l'entrée MIC. Augmentez le volume MIC et le volume MASTER pour régler le niveau.

Comment appairer un appareil Bluetooth ?

Allumez l'enceinte et votre appareil Bluetooth. Appuyez sur le bouton PAIR à l'arrière, le témoin clignote en bleu. Dans les paramètres Bluetooth de votre appareil, sélectionnez "Escape+ Plus" et entrez le mot de passe 0000 si demandé. Le témoin devient bleu fixe une fois connecté.

Comment éviter le larsen ?

Pour éviter le larsen, placez le microphone derrière l'enceinte, éloignez-le de celle-ci, et réduisez le volume global. Tenez le micro près de la source sonore.

Quels types d'entrées audio sont disponibles ?

L'Expedition Escape+ dispose d'une entrée micro 1/4 po, d'une entrée auxiliaire 1/8 po (3,5 mm), d'une entrée sans fil USB pour récepteur XPD, et d'une connexion Bluetooth.

Puis-je utiliser l'enceinte sur secteur ?

Oui, branchez simplement le cordon d'alimentation fourni à l'entrée CA et à une prise électrique. L'enceinte fonctionne sur secteur même si la batterie est déchargée.

Comment nettoyer l'enceinte ?

Nettoyez l'enceinte avec un chiffon sec. N'utilisez pas d'eau ni de produits liquides. Évitez d'obstruer les fentes de ventilation.

Que faire en cas de dysfonctionnement ?

Si l'enceinte ne fonctionne pas correctement, vérifiez les connexions, rechargez la batterie ou branchez-la sur secteur. Si le problème persiste, contactez le service après-vente Samson ou un technicien qualifié. N'ouvrez pas l'appareil.

Où trouver le numéro de série ?

Le numéro de série se trouve probablement sur l'étiquette au dos ou sous l'enceinte. Conservez-le avec votre reçu pour toute demande de service.

MODE D'EMPLOI Expedition Escape+ SAMSON

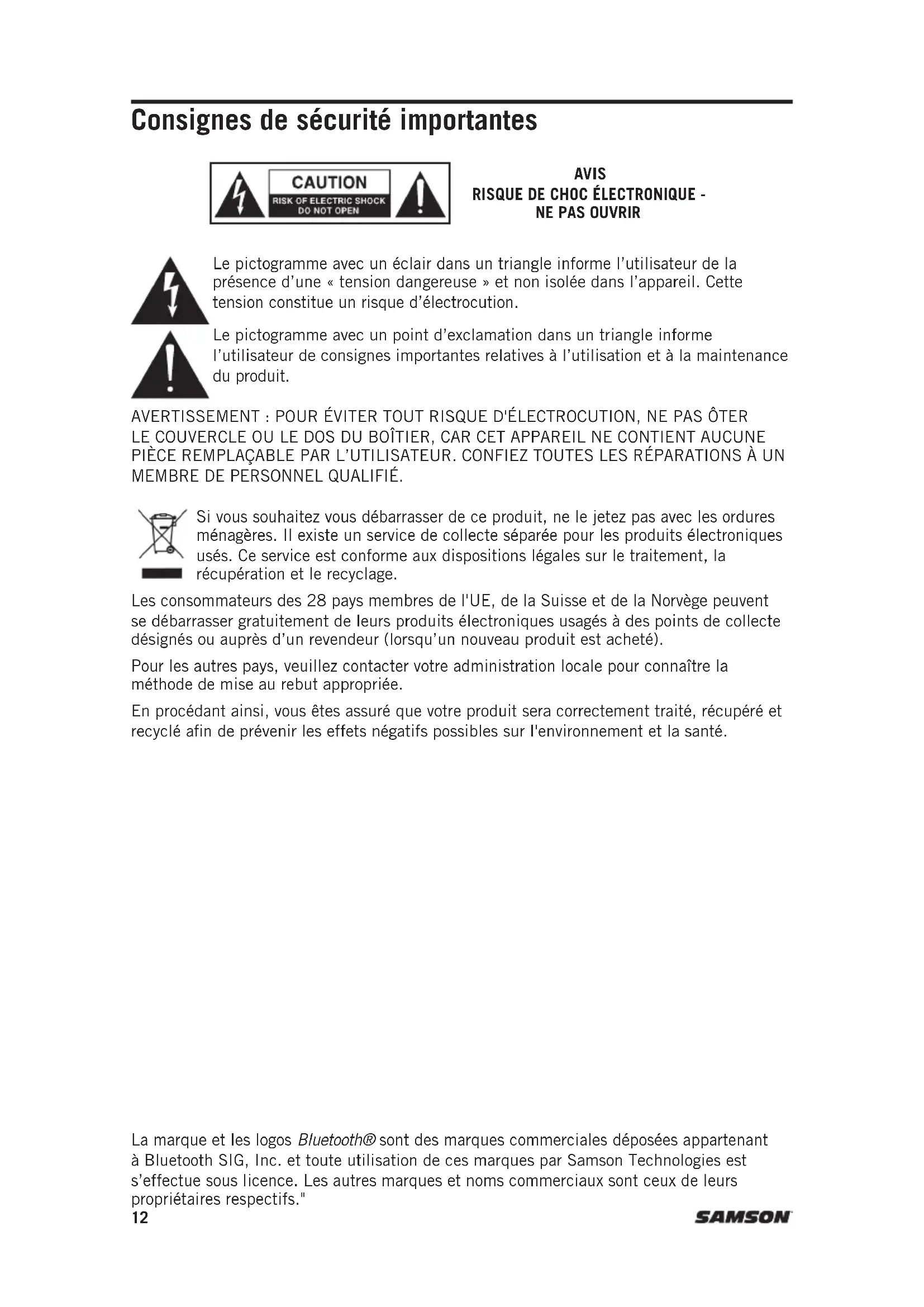

Consignes de sécurité importantes

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR

Le pictogramme avec un éclair dans un triangle informe l'utilisateur de la présence d'une « tension dangereuse » et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution.

Le pictogramme avec un point d'exclamation dans un triangle informe l'utilisateur de consignes importantes relatives à l'utilisation et à la maintenance du produit.

AVERTISSEMENT : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ÔTER LE COUVERCLE OU LE DOS DU BOÎTIER, CAR CET APPAREIL NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L'UTILISATEUR. CONFIEZ TOUTES LES RÉPARATIONS À UN MEMBRE DE PERSONNEL QUALIFIÉ.

Si vous souhaitez vous débarrasser de ce produit, ne le jetez pas avec les ordures ménagères. Il existe un service de collecte séparée pour les produits électroniques usés. Ce service est conforme aux dispositions légales sur le traitement, la récupération et le recyclage.

Les consommateurs des 28 pays membres de l'UE, de la Suisse et de la Norvège peuvent se débarrasser gratuitement de leurs produits électroniques usagés à des points de collecte désignés ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Samson Technologies est s'effectue sous licence. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs."

Consignes de sécurité importantes

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Lisez avec attention tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas cet appareil près d'une source d'eau.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. N'obstruez pas les fentes prévues pour la ventilation. Installez l'appareil selon les consignes du fabricant.
8. N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs, bouches d'air chaud, poêles ou autres appareils (y compris les amplificateurs) susceptibles de générer de la chaleur.
9. Ne défaites pas le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche de type terre possède deux lames et une troisième broche de mise à la terre. Une fiche de type mise à la terre a deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.
10. Protégez le cordon d'alimentation pour éviter qu'il ne soit piétiné ou pincé, notamment au niveau des prises, des réceptacles et à la sortie de l'appareil.
11. Utilisez uniquement les accessoires/équipements recommandés par le fabricant.
12. Utilisez uniquement le chariot, le pied, le trépied, le support ou la table recommandé par le fabricant ou fourni avec l'appareil. Lors de l'utilisation d'un chariot, veuillez déplacer l'ensemble chariot/appareil avec précaution afin d'éviter toute blessure en cas de renversement.
13. Débranchez l'appareil en cas d'orage ou au cours de longues périodes de non-utilisation.
14. Confiez toute réparation à un personnel qualifié. L'intervention d'un technicien s'impose dans les cas où le cordon d'alimentation ou la prise secteur sont endommagés, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dysfonctionnement ou est tombé.
15. Cet appareil ne doit pas être exposé à des éclaboussures ou des gouttes d'eau et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
16. Attention - afin d'éviter tout risque d'électrocution, n'insérez la lame large que dans la fente large de la prise.
17. Veillez à maintenir une ventilation adéquate autour de l'appareil.
18. Afin d'éviter tout risque de blessure, cet appareil doit être fermement fixé au support selon les instructions d'installation.
19. AVERTISSEMENT : Les batteries (les piles ou les bloc-batteries) ne doivent pas être exposées à une chaleur excessive telle que le soleil, le feu ou autre source de chaleur similaire.
20. ATTENTION : Risque d'explosion en cas de remplacement incorrect de la pile. Remplacez seulement avec le même type ou un type équivalent.
21. AVERTISSEMENT : La prise électrique ou le coupleur est utilisé(e) comme dispositif de débranchement qui doit toujours être en état de marche.
22. L'élimination des batteries doit être conforme aux normes environnementales et aux lois locales en vigueur.
23. Ne placez aucune source de flamme nue, comme des bougies allumées, sur l'appareil.

Consignes de sécurité importantes

Avis de la FCC

1. Cet appareil est conforme à l'alinéa 15 des règlements FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles.
(2) Cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de provoquer son fonctionnement indésirable.

1. Tout changement ou modification apporté à l'appareil sans l'approbation des autorités compétentes peut annuler l'autorisation de l'utiliser.

Déclaration de la FCC

Ce matériel a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à l'alinéa 15 des règlements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel.

Ce matériel génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, risque de provoquer des interférences. Cependant, tout risque d'interférence ne peut être totalement exclu. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le vérifier d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/TV expérimenté.

Déclaration d'avertissement RF

L'appareil est conforme aux normes générales d'exposition aux radiofréquences. L'appareil peut être utilisé sans aucune restriction dans des conditions d'exposition portable.

Cet appareil est conforme à la norme RSS-310 d'Industrie Canada. Le fonctionnement est soumis à la condition que cet appareil ne cause pas d'interférences nuisibles.

Par la présente, Samson Technologies Corp. déclare que l'appareil Expedition Escape+ est conforme aux principales exigences et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité peut être consultée sur le site :

Merci d'avoir acheté le système de sonorisation portable à piles batteries Expedition Escape +. Il est doté d'une connectivité sans fil Bluetooth®, pour diffuser l'audio de la musique en streaming depuis votre smartphone, tablette ou ordinateur.

Léger et compact, l'Expedition Escape+ pèse moins de 10 lb (env. 4.5 kg), et est un excellent complément en cas d'utilisation d'une enceinte portable. La batterie interne fournit jusqu'à 20 heures d'audio en pleine charge. L'Expedition Escape+ peut être branché sur une prise pour un son continu.

Pour vos besoins de sonorisation à l'extérieur, en classe, au karaoké, en studio ou en concert, l'Expedition Escape+ offre un son portable de haute qualité dans un petit boîtier autonome.

Nous vous recommandons de conserver les documents suivants à titre de référence, ainsi qu'une copie de votre reçu de caisse.

Numéro de série : ____

Date d'achat : ____

Si vous avez des questions ou des commentaires concernant le système de sonorisation portable Escape+ ou tout autre produit de Samson, n'hésitez pas à nous contacter à [e-mail].

Avec un entretien et une maintenance appropriés, votre système de sonorisation portable Escape+ vous donnera satisfaction pendant de nombreuses années. Si votre système de sonorisation portable Escape+ doit être réparé, vous devez obtenir un numéro d'autorisation de retour (RA) avant d'expédier votre appareil à Samson. Sans ce numéro, l'appareil ne sera pas accepté. Veuillez consulter le site www.samsontech.com/ra pour obtenir ce numéro RA. Veuillez conserver les matériaux d'emballage d'origine et, si possible, retourner l'appareil dans son emballage d'origine. Si votre système de sonorisation portable Escape+ a été acheté en dehors des États-Unis, contactez votre distributeur local.

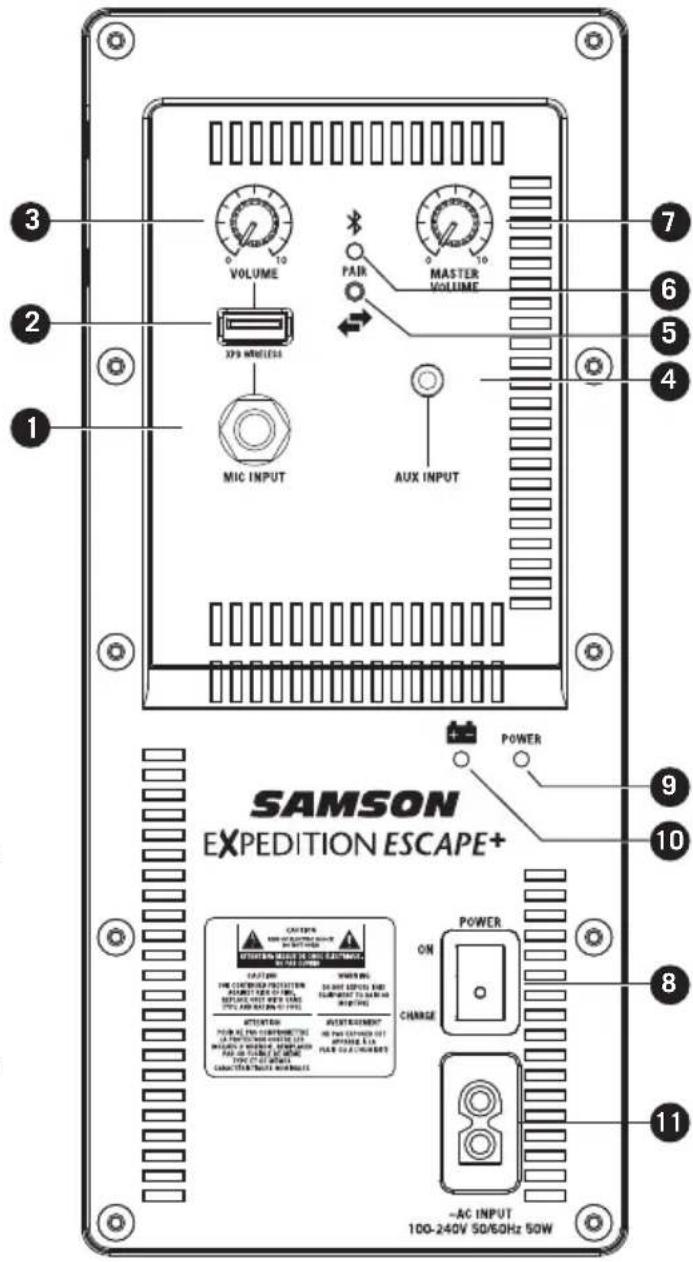

Commandes et connexions de l'Escape

1. ENTRÉE MICRO - Utilisez cette entrée 1/4" pour connecter brancher un microphone.
2. Entrée XPD SANS FIL - Branchez un récepteur USB sans fil numérique Samson XPD à cette entrée. Le récepteur sans fil est alimenté par l'Escape+, de sorte qu'aucune alimentation supplémentaire n'est nécessaire.
3. VOLUME MICRO - Permet de contrôler le niveau du microphone et des entrées sans fil XPD.
4. ENTRÉE AUX - Connectez Branchez un appareil de niveau de ligne à l'aide d'un câble audio de 3,5 mm (1/8 po).
5. Bouton d'appairage d'appariement
6. Appuyez sur ce bouton pour activer le mode découvrirable de détection pour l'appariement avec un appareil audio Bluetooth.
7. Témoin d'appairage d'appariement
8. Affiche l'état Bluetooth du système Expedition Escape+.
9. MASTER VOL - Permet deUtilisé pour contrôler le niveau global du système d'enceintes.
10. Interrupteur POWER - Met l'alimentation principale sous tension.
11. Témoin POWER - S'allume en vert lorsque l'interrupteur d'alimentation est en positionsur ON.
12. Témoin de charge de la batterie - Affiche l'état de charge de la batterie. Le témoin s'allume en rouge pendant la charge et devient vert une fois la batterie complètement chargée.
13. ENTRÉECA- Branchez ici le cordon d'alimentation fourni.

VOLUME XPS MNEELED MIC INPUT FAIR MASTER VOLUME AUX INPUT POWER SAMSON EXPEDITION ESCAPE+ CATCHER ON CHARGE POWER -AC INPUT 100-240V 50/60Hz 50W

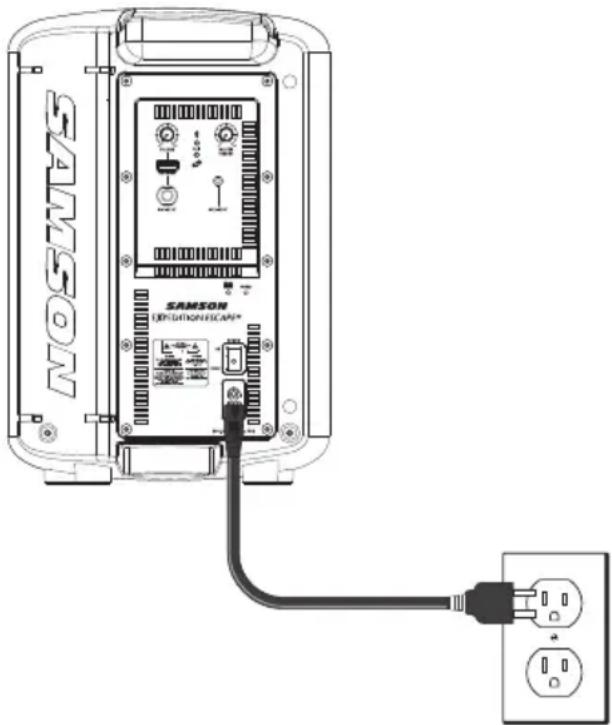

Chargement de la batterie

L'Escape+ est doté d'une batterie interne rechargeable permettant d'écouter jusqu'à 20 heures d'audio en continu avec une charge complète. Même si le système Escape+ peut être partiellement chargé lors de la sortie de son emballage, il est recommandé de le charger complètement avant la première utilisation.

Pour charger la batterie :

• Mettez l'interrupteur d'alimentation sur "OFF".
• Branchez l'Expedition Escape+ à une prise CA à l'aide de l'adaptateur secteur fourni.
• Maintenez le système branché jusqu'à ce que le témoin d'alimentation s'éteigne, signifiant que la batterie est complètement chargée.

Si la durée de fonctionnement de l'Escape+ diminue de façon significative, même après une charge complète, la batterie doit être remplacée. Contactez le service à la clientèle Samson ou votre distributeur local pour obtenir une batterie de rechange.

L'Escape+ est équipé d'une batterie scellée au plomb à électrolyte gélifié. En cas de non-utilisation, la batterie se décharge lentement. Si vous prévoyez de ne pas utiliser l'Escape+ pendant une longue période, chargez ment l'appareil avant de l'entreposer.

Chargez également l'appareil tous les six mois en cas de non-utilisation. Ainsi, la batterie sera en bon état et sa durée de vie sera prolongée. Si la batterie est restée faiblement chargée pendant une longue période, il est possible de la recharger et de la remettre en état de fonctionnement après une période de charge pouvant durer jusqu'à 72 heures.

Démarrage rapide

• Mettez l'interrupteur d'alimentation de l'Escape+ sur OFF et tournez complètement toutes les commandes LEVEL dans le sens antihoraire jusqu'à 0.
• Si vous disposez d'une prise, branchez le cordon d'alimentation fourni à l'entrée CA de l'enceinte et insérez-le dans une prise électrique.
• Mettez l'interrupteur d'alimentation de l'Escape+ sur ON.
• Branchez vos sources audio.
• Monter le niveau de la commande MASTER VOL et réglez les niveaux d'entrée, en suivant les étapes ci-dessous.

Connexions

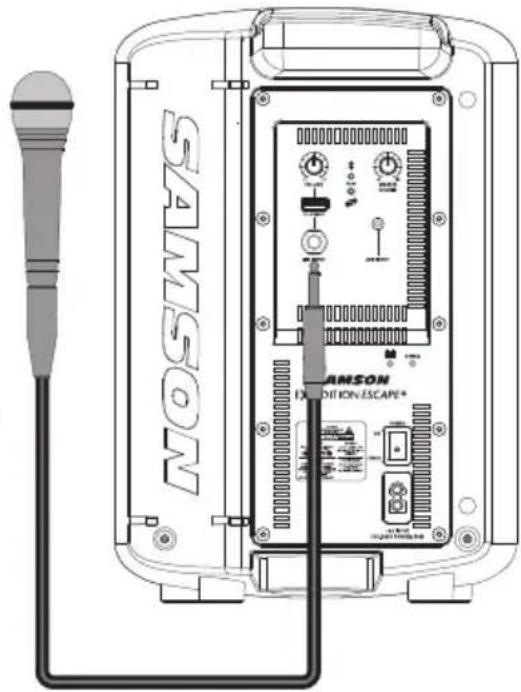

Entrée microphone

• Branchez le microphone à l'aide d'un câble d'instrument 1/4".
• Tournez la commande MASTER VOL vers le haut d'environ la moitié.
• Pour parler ou chanter de manière audible dans le microphone, augmentez lentement le volume du canal MIC jusqu'à ce que vous ayez atteint le niveau souhaité.
  Remarque : Si vous n'utilisez pas l'entrée micro, fermez complètement la commande MIC VOLUME pour éviter tout bruit indésirable.

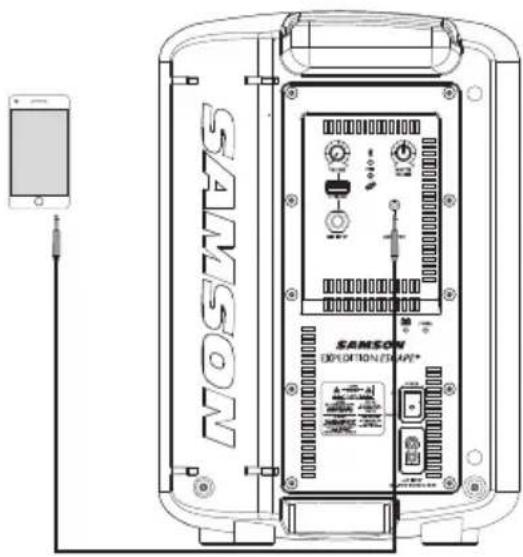

• Branchez un appareil de niveau ligne à l'aide d'un câble de 1/8" (3,5 mm).
• Réglez le volume de sortie de votre appareil audio au maximum.
• Pour écouter de la musique à partir d'une source audio de niveau ligne, augmentez lentement la commande MASTER VOL jusqu'à ce que vous ayez atteint le niveau souhaité.
  Remarque : Si vous utilisez l'entrée micro avec un appareil audio auxiliaire, utilisez la commande de volume de l'appareil audio externe pour équilibrer les niveaux audio.

SAMSON NOSON SAMS OPLOITATION/EXPAP*

Démarrage rapide

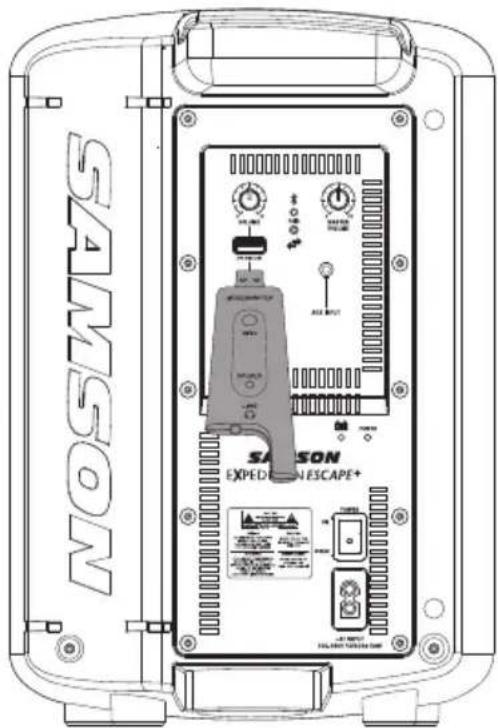

Entrée sans fil XPD

• Branchez le récepteur USB XPD dans la prise USB sans fil XPD.
• Tournez complètement le bouton de volume MIC de l'Escape+ dans le sens antihoraire jusqu'à 0.
• Insérez un jeu de piles AA (LR6) neuves dans le porte-piles de l'émetteur en veillant à respecter les polarités indiquées, puis replacez le couvercle.
• Mettez l'émetteur sous tension en appuyant sur l'interrupteur d'alimentation et en le maintenant enfoncé ; le témoin DEL deviendra orange.
• Augmentez le MASTER VOL d'environ la moitié.
• Pour parler ou chanter dans le micro à une puissance normale, augmentez la commande de volume du microphone jusqu'à ce que le niveau souhaité soit atteint.

SAMSON EXPEDEN ESCAPE+

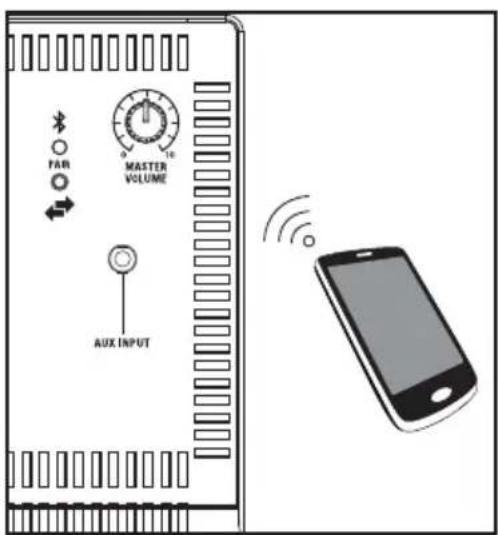

Bluetooth®

• Tournez la commande BLUETOOTH VOLUME vers le bas dans le sens antihoraire jusqu'à 0.
• Lorsque l'Escape+ et votre appareil Bluetooth sont alluméssous tension, appuyez sur le bouton PAIR sur le panneau arrière au dos de l'Escape+ pour que l'enceinte puisse être découvertedétectée. Le témoin d'appariement clignotera lentement en bleu.
• Dans les paramètres de votre appareil Bluetooth, réglez-le sur "détecter" les appareils disponibles.
• Dans la liste des appareils Bluetooth, sélectionnez l'appareil "Escape+ Plus".

- Entrez les chiffres 0000 (quatre zéros) et appuyez sur OK si votre appareil vous demande un mot de passe. Certains appareils peuvent également vous demander d'accepter la connexion.

- Pour indiquer que l'appariement est terminé, le témoin de l'enceinte Escape+ devient bleu fixe. Vous pouvez maintenant diffuser de la musique en streaming de votre appareil vers les enceintes Escape+.

- Une fois la commande de volume de votre appareil Bluetooth activée, écoutez de la musique et augmentez lentement la commande Escape+ MASTER VOL jusqu'à jusqu'au ce que vous ayez atteint le niveau souhaité.

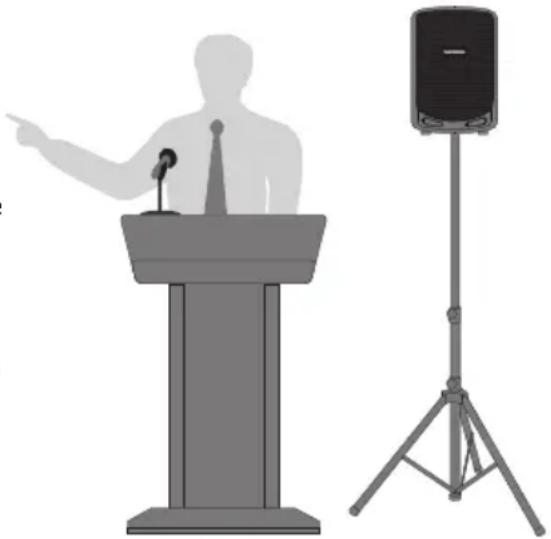

Positionnement de l'enceinte

L'Expedition Escape+ peut se positionner de trois manières différentes pour répondre à vos besoins.

Pour obtenir une couverture sonore optimale, l'Expedition Escape+ peut être utilisé avec un pied d'enceinte standard de 1 3/8". L'enceinte doit être élevée au-dessus de la tête de l'utilisateur. Si vous utilisez un pied d'enceinte, veillez à ce que l'enceinte se trouver sur une surface plane et stable pour éviter qu'elle ne se renverse.

Si l'enceinte est posée au sol ou sous la table, l'angle d'inclinaison de la console Expedition Escape+ permet de diffuser le son vers le haut, en direction du public.

Pour des réglages plus modestes, l'enceinte peut être placée verticalement sur une table ou un bureau.

Veillez à ne pas exposer l'Expedition Escape+ à la lumière directe du soleil pendant de longues périodes, car cela pourrait décolorer ou endommager l'appareil.

Ne placez pas l'enceinte sur des surfaces mouillées, car cela pourrait provoquer des dysfonctionnements. Si vous remarquez de la condensation sur l'appareil, séchez l'enceinte avant de l'utiliser ou de l'entreposer.

Éviter la rétroaction acoustique

La rétroaction acoustique se définit par les hurlements ou les grincements désagréables qui retentissent lorsque le microphone capte le son de l'enceinte. Le son est ensuite amplifié de nouveau par l'enceinte, créant ainsi une boucle de rétroaction. Procédez comme suit pour réduire au minimum la probabilité d'une rétroaction acoustique :

• Évitez de pointer le microphone directement vers l'enceinte. Il est généralement recommandé de placer le microphone derrière le boîtier de l'enceinte. Cela vous permet d'utiliser à votre avantage les caractéristiques directionnelles de l'enceinte et du microphone.
• Maintenez le microphone aussi loin que possible de l'enceinte. Ceci permet d'isoler l'enceinte du microphone afin d'augmenter le rendement de l'Expedition Escape+.
• Positionnez le microphone le plus près possible de la source sonore. Ceci donnera un son plus clair au microphone et vous permettra de réduire la puissance d'entrée du microphone.
• Réduisez le niveau global de l'enceinte.

Caractéristiques

Puissance de sortie 50 watts (crête)

Enceintes 6" Woofer + 1" HF Driver

Entrée Mic 1/4 po

Entrée auxiliaire 1/8 po

Entrée sans fil USB

Bluetooth

Bluetooth 5.0+BR+EDR+EDR+BLE, A2DP

Fréquence de fonctionnement 2.402GHz \~ 2.480GHz

Puissance RF +2dBm

Batterie intégrée 12V / 2.2AH, rechargeable et scellée

Fonctionnement

Jusqu'à 20 heures en fonction dselon les conditions d'utilisation

Chargement de la batterie

Environ 5 heures pour une seule charge

Entrée CA

CA 100\~240V 50/60Hz AC

Fabrication

Polypropylène

Grille

Grille en acier perforé, enduite de poudre

Montage po

Réceptacle intégré de montage sur poteau de 1 ^3 /8

Température de fonctionnement

-10^ +40^

Dimensions 8.75" x 8.25" x 12.75"

222 mm x 210 mm x 323 mm

Poids

10.45 lb

4.7 kg
