EAVH16S18DA9W - Pompe à chaleur DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Pompe à chaleur
Modèle	DAIKIN EAVH16S18DA9W
Capacité de chauffage (kW)	16
Capacité de refroidissement (kW)	18
Coefficient de performance (COP)	4.0
Type de fluide frigorigène	R-32
Niveau sonore (dB(A))	45
Plage de fonctionnement (°C)	-15 à 35
Dimensions (L x P x H en mm)	800 x 900 x 600
Poids (kg)	120
Installation	À l'extérieur, sur un socle stable
Entretien	Vérification annuelle par un professionnel recommandée
Garantie	2 ans
Consommation électrique (kWh)	Variable selon l'utilisation
Étiquette énergétique	A++
Accessoires inclus	Kit de montage et manuel d'utilisation
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - EAVH16S18DA9W DAIKIN

Comment puis-je régler la température de ma pompe à chaleur DAIKIN EAVH16S18DA9W ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si ma pompe à chaleur ne démarre pas ?

Vérifiez si l'unité est correctement alimentée en électricité. Assurez-vous que le disjoncteur n'est pas déclenché et que le thermostat est correctement réglé.

Comment nettoyer le filtre de ma pompe à chaleur ?

Pour nettoyer le filtre, retirez le panneau avant de l'unité, puis retirez le filtre. Lavez-le à l'eau tiède avec un détergent doux, laissez-le sécher complètement avant de le remettre en place.

Pourquoi ma pompe à chaleur fait-elle des bruits étranges ?

Des bruits étranges peuvent être causés par la circulation de l'air, le dégivrage ou des pièces desserrées. Si les bruits persistent, contactez un professionnel pour une inspection.

Quel est le niveau sonore de la pompe à chaleur DAIKIN EAVH16S18DA9W ?

Le niveau sonore est d'environ 46 dB(A) en mode de fonctionnement normal, ce qui est comparable à une conversation calme.

Comment savoir si ma pompe à chaleur fonctionne correctement ?

Vérifiez si l'unité produit de l'air chaud ou froid selon le mode sélectionné. Assurez-vous également que le thermostat affiche la bonne température et que l'unité ne présente pas de fuites.

Combien de temps dure la garantie de ma pompe à chaleur DAIKIN ?

La garantie standard pour la pompe à chaleur DAIKIN EAVH16S18DA9W est généralement de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques de garantie auprès de votre vendeur.

Quel entretien est nécessaire pour ma pompe à chaleur ?

Il est recommandé de faire entretenir votre pompe à chaleur une fois par an par un professionnel, qui vérifiera les niveaux de fluide frigorigène et nettoiera les composants internes.

Puis-je utiliser ma pompe à chaleur en hiver ?

Oui, la DAIKIN EAVH16S18DA9W est conçue pour fonctionner efficacement même à des températures extérieures basses, mais il est conseillé de vérifier les spécifications du fabricant pour les températures minimales.

Que faire si l'écran de ma télécommande ne s'allume pas ?

Vérifiez si les piles de la télécommande sont chargées et correctement installées. Si le problème persiste, essayez de réinitialiser la télécommande ou remplacez-la si nécessaire.

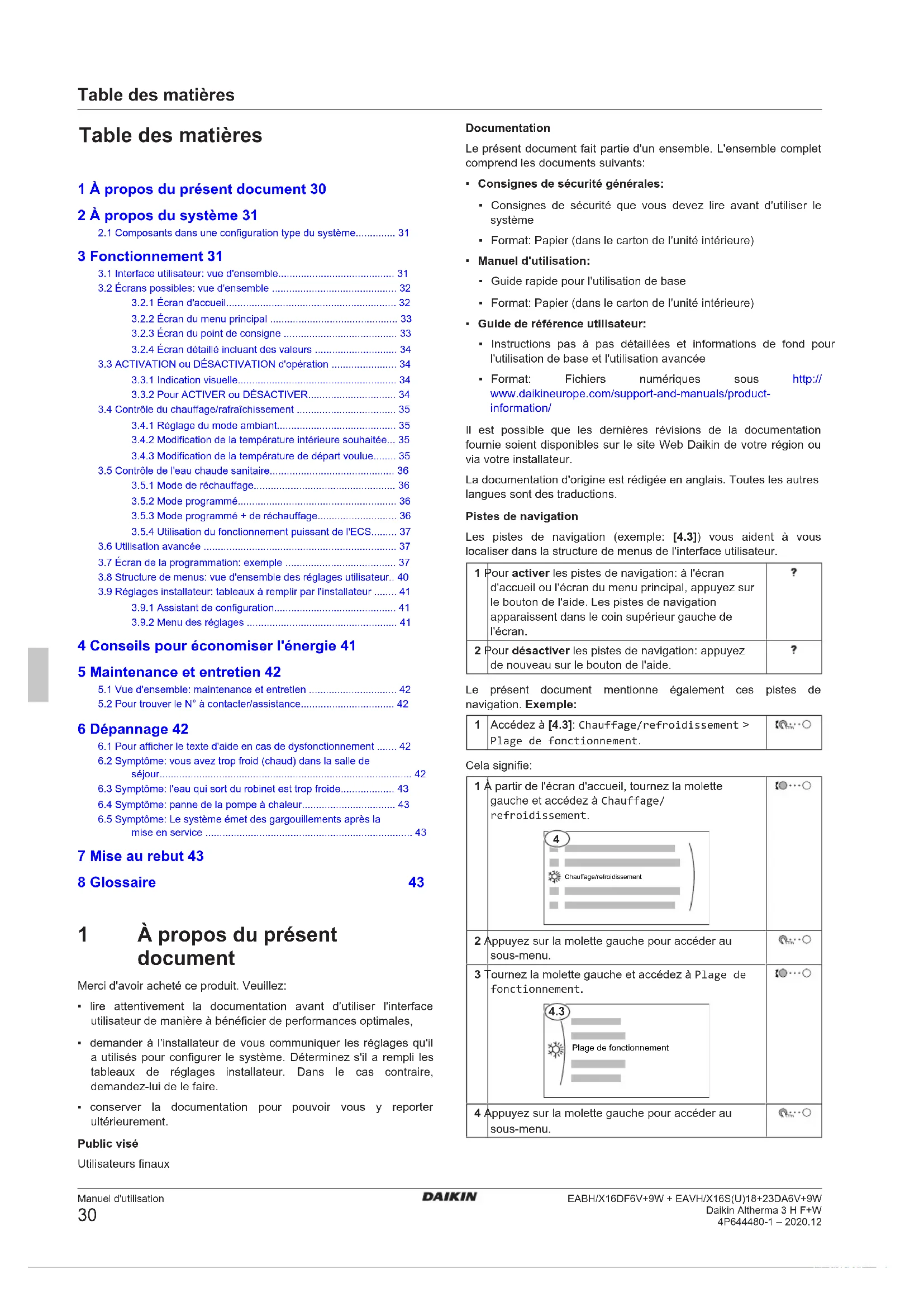

MODE D'EMPLOI EAVH16S18DA9W DAIKIN

Manuel d'utilisation

Daikin Altherma 3 H F+W

2 A propos du système 31

2.1 Composants dans une configuration type du système 31

3 Fonctionnement 31

3.1 Interface utilisateur: vue d'ensemble 31

3.2 Écrans possibles: vue d'ensemble 32

3.2.1 Ecran d'accueil 32

3.2.2 Écran du menu principal 33

3.2.3 Ecran du point de consigne 33

3.2.4 Ecran détaillé incluant des valeurs 34

3.3 ACTIVATION ou DÉSACTIVATION d'opération 34

3.3.1 Indication visuelle 34

3.3.2 Pour ACTIVER ou DÉSACTIVER 34

3.4 Contrôle du chauffage/rafraîchissement 35

3.4.1 Reglage du mode ambient. 35

3.4.2 Modification de la température interieure souhaitee... 35

3.4.3 Modification de la température de départ voulue.... 35

3.5 Contrôle de l'eau chaude sanitaire 36

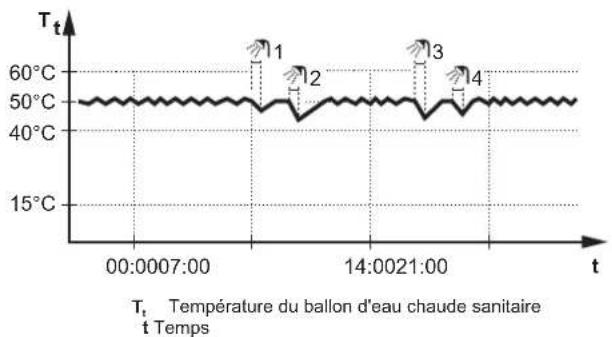

3.5.1 Mode de rechauffage 36

3.5.2 Mode programme 36

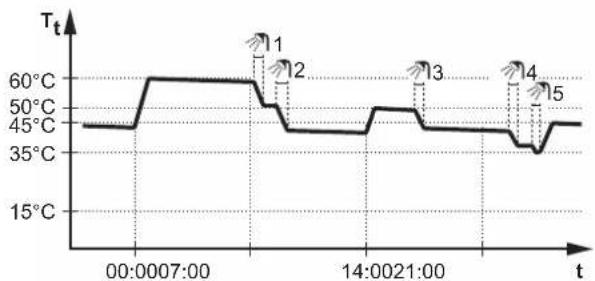

3.5.3 Mode programme + de rechauffage 36

3.5.4 Utilisation du fonctionnement puissant de l'ECS.... 37

3.6 Utilisation avancée 37

3.7 Écran de la programmation: exemple 37

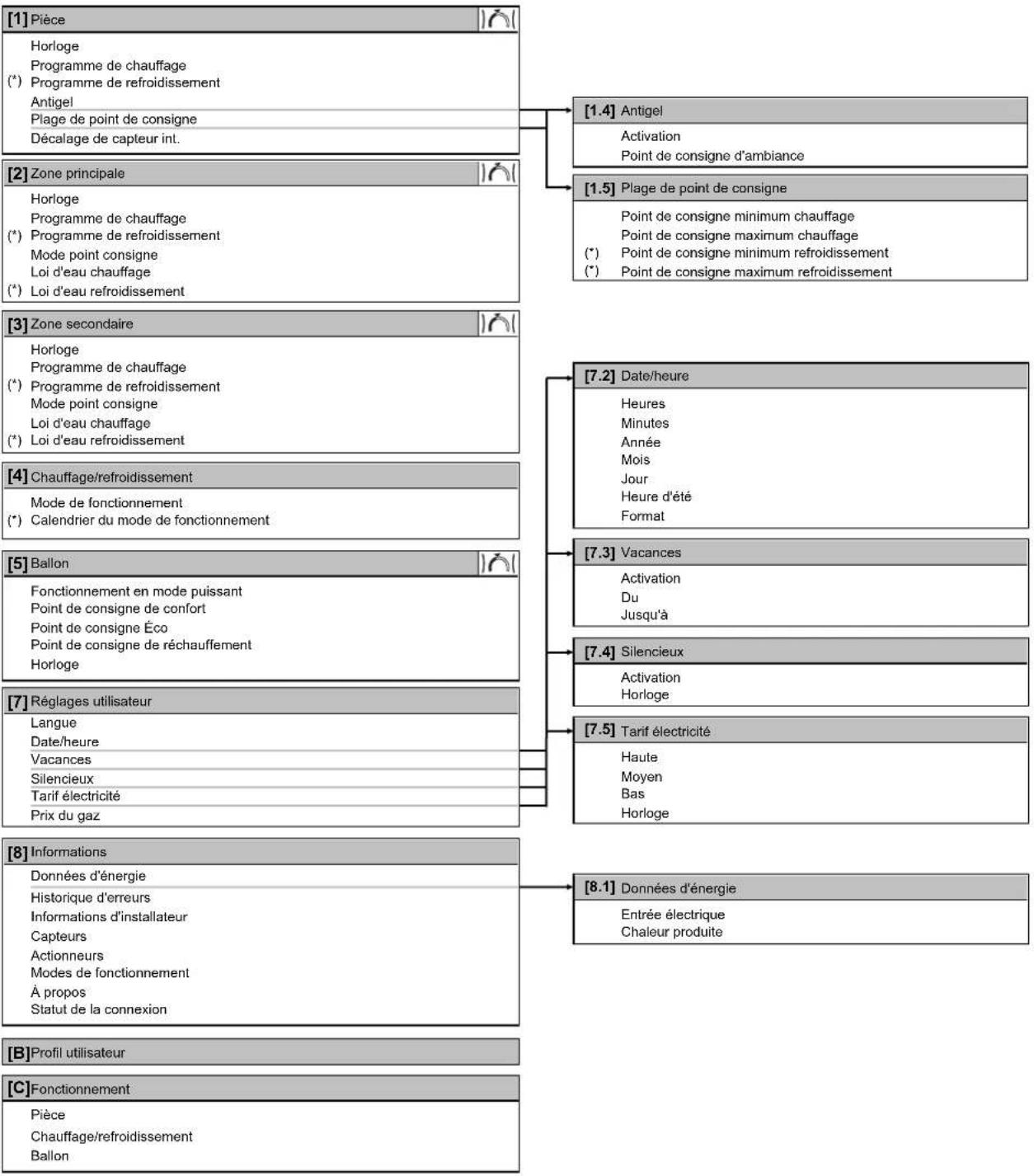

3.8 Structure de menus: vue d'ensemble des réglages utilisé.. 40

3.9 Reglages installer: tableaux à replir par l'installateur 41

3.9.1 Assistant de configuration 41

3.9.2 Menu des réglages 41

4 Conseils pour economiser l'énergie 41

5 Maintenance et entretien 42

5.1 Vue d'ensemble: maintenance et entretien 42

5.2 Pour couver le N^o a contacter/assistance 42

6 Dépannage 42

6.1 Pour afficher le texte d'aide en cas de dysfonctionnement 42
6.2 Symptôme: vous avez trop froid (chaud) dans la salle de séjour 42
6.3 Symptôme: l'eau qui sort du robinet est trop froide 43
6.4 Symptôme: panne de la pompe à chaleur 43
6.5 Symptôme: Le système émet des gargouillements après la mise en service 43

7 Mise au rebut 43

8 Glossaire 43

1 À propos duprésent document

Merci d'avoir acheté ce produit. Veuillez:

• litre attentivement la documentation avant d'utiliser l'interface utilisateur de manière à bénéficier de performances optimes,
• demander à l'installateur de vous communiquer les réglages qu'il a utilisés pour configurer le système. Dérômenze s'il a rempli les tableaux de réglages installateur. Dans le cas contraire, demandez-lui de le faire.
• conserver la documentation pour pouvoir vous y reporter ultérieurement.

Public visé

Utilisateurs finalaux

Documentation

Le present document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

• Consignes de sécurité générales:

• Consignes de sécurité que vous doivent avoir le contrôle sur la surveillance de l'emploi, les employés et les employés des employés.

• Format: Papier (dans le carton de l'unité intérieure)

• Manuel d'utilisation:

• Guide rapide pour l'utilisation de base

• Format: Papier (dans le carton de l'unité interieure)

Guide de reference utiliseur:

• Instructions pas à pas détaillées et informations de fond pour l'utilisation de base et l'utilisation avancée
• Format: Fichiers numériques sous http:// www.daikineurope.com/support-and-manuals/product-information/

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installerateur.

La documentation d'origine est rédigée en Englais. Toutes les autres langues sont des traductions.

Pistes de navigation

Les pistes de navigation (exampie: [4.3]) vous aient à vous localiser dans la structure de menus de l'interface utilisé.

1 Pour activer les pistes de navigation: à l'écran d'accueil ou l'écran du menu principal, appuyez sur le bouton de l'aide. Les pistes de navigation apparaissent dans le coin supérieur gauche de l'écran.	?
2 Pour désactiver les pistes de navigation: appuyez de nouveau sur le bouton de l'aide.	?

Le present document mentionne également ces pistes de navigation. Exemple:

1

Accédez à [4.3]: Chauffage/refroidissement > Plage de fonctionnement.

###

Cela signifie:

1 A partir de l'écran d'accueil, tournez la molette gauche et accédez à Chauffage/ refroidissement.	10 ...
2 Appuyez sur la molette gauche pour acceder au sous-menu.	9 ...
3 Tournez la molette gauche et accédez à Plage de fonctionnement.	10 ...
4 Appuyez sur la molette gauche pour acceder au sous-menu.	9 ...

2 A propos du système

Selon la configuration du système, le système peut:

chauffer une piece,
- rafraîchir une pièce (si le modèle à pompé à chaleur C/R est installé).
- produit de l'eau chaude sanitaire (si un ballon ECS est installé).

2.1 Composants dans une configuration type du système

A Zone principale. Exemple: Salle deseauur.
B Zone secondaire. Example: Chambre.
C Local technique. Exmaple: Garage
a Pompe a chaleur de I'unité extérieur
b Pompe à chaleur de l'unité interieure
c Ballon d'eau chaude sanitaire (ECS)
d Interface utiliser de l'unité interieure
e Interface utiliseur utilise en tant que thermostat d'ambiance
f Chauffage au sol
Radiateurs, convecteurs de pompe à chaleur ou unités de ventilation

INFORMATIONS

L'unité interieure et le ballon d'eau chaude sanitaire (s'il est installé) peuvent être séparés ou intégrés selon le type d'unité interieure.

3 Fonctionnement

3.1 Interface utiliser: vue d'ensemble

L'interface utiliser possede les composants suivants:

a Indicateur de statut
b Écran à cristaux liquides
c Molettes et boutons

a Indicateur de statut
b Écran à cristaux liquides
c Molettes et boutons

Indicateur de statut

Les DEL de l'indicateur de statut s'illuminent ou clignotent pour indiquer le mode de fonctionnement de l'unité.

Diode électrolumines cente	Mode Description
Clignotement bleu	Attente L'unité est à l'arrêt.
Bleu continu Forctionnement L'urité est en marche.
Clignotement rouge	Dysfonctionnement Un dysfonctionnement est survenu.Reportez-vous à la section "6.1 Pour afficher le texte d'aide en cas de dysfonctionnement" [▶ 42] pour plus d'informations.

Écran à cristaux liquides

L'écran à cristaux liquides dispose d'une fonction de veille. Au bout de 15 minutes de non-interaction avec l'interface utilisateur, l'écran s'assombrit. Appuyer sur un des boutons ou tourner une des molettes reactivera l'affichage.

Molettes et boutons

Les molettes et les boutons permettent de:

• Naviguer dans les écrans, les menus et les réglages de l'écran à cristaux liquides
• Définir les valeurs

Éléments		Description
a	Molette gauche	L'écran à cristaux liquides affiche un arc du côté gauche de l'écran lorsque vous pouvez utiliser la molette gauche. • ①: tournez et appuyez ensuite sur la molette gauche. Naviguez dans la structure de menus. • ②: tournez la molette gauche. Choisissez un élément du menu. • ③: appuyez sur la molette gauche. Confirmez votre choix ou passerez au sous-menu.

3 Fonctionnement

Éléments Description
b Touche retard	«: appuyez pour returner 1 étape en arrêté dans la structure de menus.
c Bouton accueil	«: appuyez pour returner à l'écran d'accueil.
d Bouton de l'aide	?: appuyez pour afficher un texte d'aide relat à la page actuelle (le cas échéant).
e Molette droite	L'écran à cristaux liquides affiche un arc du côté croit de l'écran lorsque vous pouvez utiliser la molette droite. • : tournez et appuyez ensuite sur la molette droite. Modifie une valeur ou un réglage indiqués du côté croit de l'écran. • : tournez la molette droite. Naviguez dans les valeurs et réglages disponibles. • : appuyez sur la molette droite. Confirmez votre choix et passez à l'élement suivant du menu.

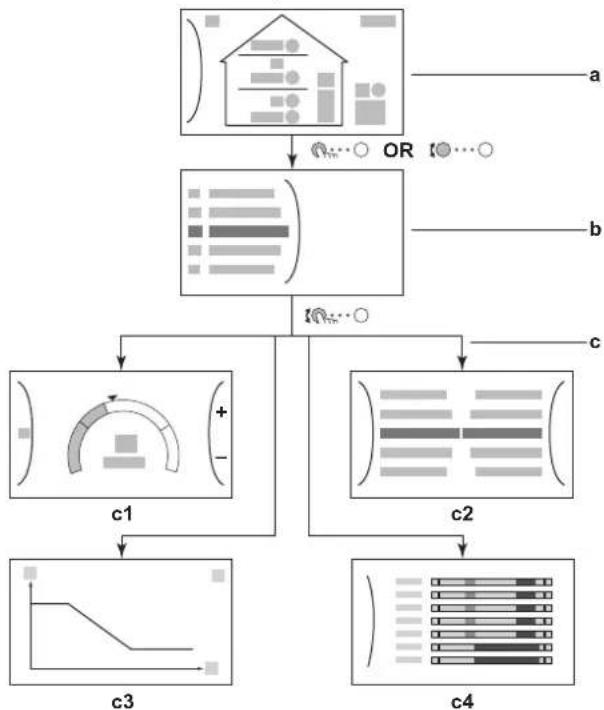

3.2 Écrans possibles: vue d'ensemble

Les écrans suivants sont les plus courants:

a Ecran d'accueil
b Écran du menu principal
c Ecrans de niveau inférieur:
c1: écran du point de consigne
c2: écran détaillé incluant des valeurs
c3: écran avec courbe de la loi d'eau
c4: écran programme

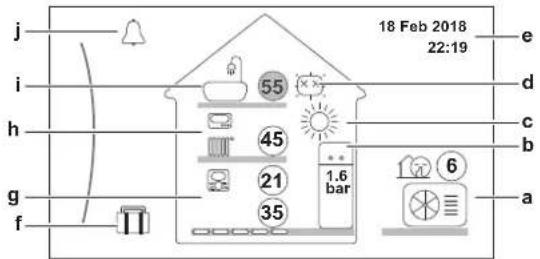

3.2.1 Ecran d'accueil

Appuyez sur le bouton pour returner à l'écran d'accueil. Vous pouvez observer une vue d'ensemble de la configuration de l'unité ainsi que de la tempête interieure et de la tempête du point de consigne. Seuls les symboles qui s'appliquent à votre configuration sont visibles à l'écran d'accueil.

Actions possibles sur cet écran
10...○	Parcourir la liste du menu principal.
○...○	Passer à l'écran du menu principal.
?	Activer/désactiver les pistes de navigation.

Élement Description

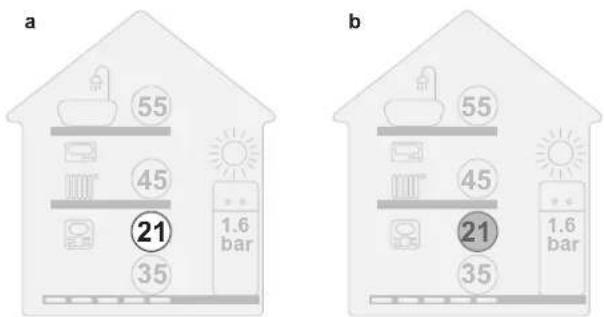

21 21	Les températures sont indiquées dans des cérçes. Si le cercle est gris, le fonctionnement correspondant (exemple: chauffage) n'est pas actif actuellément.
Unité extérieura2 a3a1	a1 Unité extérieur
	a2 Mode silencieux actif
	a3 Température ambiente mesurée
Unité intérieure / ballondeau chaudesanitaireb2b1	b1 Unité intérieure:· : Unite intérieure au sol avec ballon intégré· : Unité intérieure murale avec ballon séparé· : Unité intérieure murale
	b2 Pression d'eau
Mode ambient	c · : Rafraîchéusement · : Chauffage
Désinfection / puissant	d · : Mode désinfection actif· : Fonctionnement puissant actif
Date /heure	e Date et heures actuelles
Jour d'absence	f ☐ : Mode vacances actif
Zone principaleg3 g4g1 g2	g1 Type à émetteur de chaleur:· : Chauffage au sol· : Ventilo-convecteur(s)· : Radiateur
	g2 Point de consigne pour la température de départ
	g3 Type à thermostat d'ambiance:· : Daikin interface utilisateur utilisée en tant que thermostat d'ambiance· : Commande externe· : Masqué: Contrôle de température de départ
	g4 Température intérieure mesurée
Élément Description
Zone secondaireh3h1 h2	h1 Type à émetteur de chaleur: :Chauffage au sol :Ventilo-convecteur(s) :Radiateur
	h2 Point de consigne pour la température de départ
	h3 Type à thermostat d'ambiance: :Commande externe :Masquè: Contrôle de température de départ
Eau chaude sanitairei1 i2	i1 : Eau chaude sanitaire
	i2 Température du gallon mesurée
Dysfonctionnement	j ou un dysfonctionnement est survenu Reportez-vous à la section "6.1 Pour afficher le texte d'aide en cas de dysfonctionnement" [42] pour plus d'informations.

3.2.2 Écran du menu principal

À partir de l'écran d'accueil, appuyez sur () du tournez (la molette gauche pour ouvrir l'écran du menu principal. À partir du menu principal, vous pouvez acceder aux différents écrans du point de consigne et aux sous-menus.

a Sous-menu selektionne

Actions possibles sur cet écran
10···○	Parcourir la liste.
99···○	Accéder au sous-menue.
?	Activer/désactiver les pistes de navigation.

Sous-menu Description
[0]	ou étreur	Limitation: S'affiche uniquement lorsqu'un dysfonctionnement survient. Reportez-vous à la section "6.1 Pour afficher le texte d'aide en cas de dysfonctionnement" [▶ 42] pour plus d'informations.
[1]	Piece	Limitation: S'affiche uniquement lorsqu'un thermostat d'ambiance est raccordé à l'unité interieure. Réglez la température interieure.
[2]	Zone principale	Indique le symbole applicable pour votre type d'émetteur de la zone principale. Réglez la température de départ pour la zone principale.
[3]	Zone secondaire	Limitation: S'affiche uniquement lorsqu'il y a deux zones de température de départ. Indique le symbole applicable pour votre type d'émetteur de la zone secondaire. Réglez la température de départ pour la zone secondaire (le cas échéant).

Sous-menu Description
[4]	Chauffage/ refroidissement Indique le symbole applicable pour votre unité.Mettez l'unité en mode chauffage ou en mode rafraîchissement. Le mode ne peut pas été modifié sur les modèles de chauffage uniquement.
[5]	Ballon Limitation: S'affiche uniquement lorsqu'un ballon d'eau chaude sanitaire est liéven. Réglez la température du gallon d'eau chaude sanitaire.
[7]	Réglages utiliser tels que le mode vacances et le mode silencieux.
[8]	Informations Affiche les données et les informations concernant l'unité intérieure.
[9]	Réglages utiliser Donnée accès aux réglages utiliser l'installateur. Donnée accès aux réglages avancés.
[A]	Mise en service Limitation: Uniquement pour l'installateur.Effectuez des essais et la maintenance.
[B]	Profil utilisé Changez le profil utiliser actif.
[C]	Fonctionnement Activez ou désactiver la fonctionnalité de chauffage/rafraîchissement et la préparation d'eau chaude sanitaire.

3.2.3 Écran du point de consigne

L'écran du point de consigne s'affiche pour les écrans dérivant les composants du système qui exigent une valeur du point de consigne.

Examples

[1] Écran de la température interieure

[2] Écran de la zone principale

[3] Écran de la zone supplémentaire

[5] Écran de la température du gallon

Explications

3 Fonctionnement

Actions possibles sur cet écran
10...0	Parcourir la liste du sous-menu.
0...0	Passer au sous-menu.
0...0	Régler et appliquer automatiquement la température souhaitée.

Élément Description
Limite de température minimum	a1 Fixée par l'unité
	a2 Restreinte par l'installateur
Limite de température maximum	b1 Fixée par l'unité
	b2 Restreinte par l'installateur
Température actuelle c Mesurée	par l'unité
Température souhaïée d Tourne	ez la molette droite pour augmenter/diminuer.
Sous-menu e Tournez ou appuyez	ez sur la molette gauche pour passer au sous-menue.

3.2.4 Écran détaillé incluant des valeurs

Exemple:

a Reglages
b Valeurs
c Réglage et valeur sélectionnés

Actions possibles sur cet écran
10···○	Parcourir la liste des réglages.
○···○	Modifier la valeur.
○···m	Passer au réglage suivant.
R.m···○	Confirmer les modifications et procéder.

3.3 ACTIVATION ou DÉSACTIVATION d'opération

3.3.1 Indication visuelle

Certaines fonctionnalités de l'unité peuvent être activées ou désactivées séparément. Si une fonctionnalité est désactivée, l'icone de température correspondante sera grise à l'écran d'accueil.

Contrôle de la température interieure

a MARCHE du contrôle de la température interieure
b ARRÊT du contrôle de la température interieure

Fonctionnement du chauffage/rafraichissement

c MARCHE du fonctionnement du chauffage/ rafraïchissement

d ARRET du fonctionnement du chauffage/rafraîchissement

Fonctionnement du chauffage du gallon

e MARCHE du fonctionnement du chauffage du gallon f ARRET du fonctionnement du chauffage du gallon

3.3.2 Pour ACTIVER ou DÉSACTIVER

Contrôle de la température interieure

1	Accédez à [C.1]: Fonctionnement > Pièce.
	C.1 Fonctionnement Piece Marche Chauffage/refroidissement Marche
2	Réglez le fonctionnement sur Marche ou Arrêt.	○…○

Fonctionnement du chauffage/raffraichissement

REMARQUE

Protection antigel. Meme si vous DÉSACTIVEZ le fonctionnement du chauffage/raffraîchéusement ([C.2]: Fonctionnement > Chauffage/refroidissement), le fonctionnement de la protection antigel - si activé - peut encore être activée. Toutefois, pour le contrôle de la température de départ ou le contrôle par le thermostat d'ambiance externe, la protection n'est PAS garantie.

REMARQUE

Prévention du gel de la tuyauterie d'eau. Meme si vous DÉSACTIVEZ le fonctionnement du chauffage/rafraîchissement ([C.2]: Fonctionnement > Chauffage/ refrroidissement), la prévention du gel de la tuyauterie d'eau - si activée - restle active.

1	Accédez à [C.2]: Fonctionnement > Chauffage/ refroidissement.	Rr.m.
	C.2 Fonctionnement Piece Marche Chauffage/refroidissement Marche Ballon Arrêt
2	Réglez le fonctionnement sur Marche ou Arrêt.	O...O

Fonctionnement du chauffage du gallon

REMARQUE

Mode désinfection. Meme si vous DÉSACTIVEZ le fonctionnement du chauffage ([C.3]: Fonctionnement > Ballon), le mode désinfection reste activé. Toutefois, si vous le DÉSACTIVEZ pendant le déroulement de la désinfection, une erreur AH se produit.

1	Accédez à [C.3]: Fonctionnement > Ballon.	###
	C.3 FonctionnementChauffage/refroidissement MarcheBallon Arret
2	Réglez le fonctionnement sur Marche ou Arrêt.	○…○

3.4 Contrôle du chauffage/rafraîchissement

3.4.1 Réglage du mode ambiant

A propos des modes ambiants

Votre unité peut être un modele chauffage ouchauffage/rafraichissement:

• Si vous unité est un modele chauffage, elle peut rechauffer une piece.
• Si vous unité est un modele chauffage/rafraichissement, elle peut à la fois réchauffer et rafraîchir une piece. Vous nevez indiquer au système le mode de fonctionnement à utiliser.

Pour indiquer au système le mode ambiant à utiliser, vous pouvez:

Vous pouvez... Emplacement
Identifier le mode ambient actuellement utilisé.	Écran d'accueil
Définir le mode ambient en permanence. Menu principal
Restreindre le changement automatique en fonction d'un programme mensuel.

Pour régler le mode ambient

1 Accédez à [4.1]: Chauffage/refroidissement > Mode de fonctionnement	###
2 Sélectionnez une des options suivantes: • Chauffage: Uniquement en mode chauffage • Refroidissement: Uniquement en mode rafraîchissement • Automatique: le mode de fonctionnement bascule automatiquement entre le rafraîchissement et le chiffage en fonction de la température extérieure. Restreint par mois en fonction du Calendrier du mode de fonctionnement [4.2].	###

Restriction du changement automatique en fonction d'un programme

Conditions: Le mode ambient doit être réglier sur Automatique.

1 Accédez à [4.2]: Chauffage/refroidissement > Calendrier du mode de fonctionnement.	###
2 Sélectionnez un mois.	###
3 Pour chaque mois, sélectionnez une option: • Réversible: Non restreint • Chauffage seul: Restreint • Froid seul: Restreint	○…###
4 Confirmez les modifications.	###

3.4.2 Modification de la température interieure souhaitatione

Pendant le contrôle de la température interieure, vous pouvez utiliser l'écran du point de consigne de la température interieure pour dire et régler la température interieure souhaitation.

1 Accédez à [1]: Pièce.	#
2 Réglez la température interieure voulue.	○…○
a Température interieure réelle b Température interieure voulue

Si la programmation est activée après avoir modifié la température interleure voulue

• La température restera la même tant qu'il n'y a pas d'action programmée.
• La température interieure voulue returnera à sa valeur programmée chaque fois qu'une action programmée se produit.

Vous pouvez éviter le comportement programme en désactivant (temporairement) la programmation.

Désactivation de la programmation de la température interieure

1 Accédez à [1.1]: Pièce > Horloge.	###
2 Sélectionnez Non.	###

3.4.3 Modification de la température de départ voulue

INFORMATIONS

L'eau de sortie est l'eau envoyée aux émetteurs de chaleur. La tempéature de départ voulue est définié par votre installateur en fonction du type d'émetteur de chaleur. Il vous suffit de configurer les réglages de la température de départ en cas de problèmes.

Vous pouvez utiliser l'écran du point de consigne de la température de départ pour lore et regler la température de départ voulue.

3 Fonctionnement

1 Accédez à [2]: Zone principale ou [3]: Zone secondaire.
2 Réglez la température de départ voulue.	○…○
3 35°C Zone principale a Température de départ réelle b Température de départ voulue

3.5 Contrôle de l'eau chaude sanitaire

3.5.1 Mode de rechauffage

En mode de rechauffage, le gallon d'eau chaude sanitaire chauffe en permanence jusqu'à ce que la température indiquée sur l'écran d'accueil soit atteinte (exemple: 50^ ) lorsque la température chute en dessous d'une certaine valeur.

INFORMATIONS

Risque de manque de capacité de chauffage pour le ballon d'eau chaude sanitaire sans booster ECS interne: en cas d'utilisation fréquence de l'eau chaude sanitaire, le chauffage/rafraichissement est interrompu féquèment et sur de longues durées lorsque vous sélectionnez ce qui suit:

Ballon > Mode chauffage > Réchauffement seul.

INFORMATIONS

Lorsque le mode de rechauffage est selectionné pour le gallon d'eau chaude sanitaire, il existe un risque important de manque de capacité et de problème de comport. En cas de rechauffage fréquent, le chauffage/rafraîchissement est régulièrement interrompu.

3.5.2 Mode programme

En mode programme, le gallon d'eau chaude sanitaire produit de l'eau chaude sanitaire en fonction d'un programme. Le meilleur moment pour que le gallon puisse produit de l'eau chaude est la nuit parle que la demande en chauffage est moindre.

Example:

T. Température du gallon d'eau chaude sanitaire
t Temps

• Initialement, la température du gallon ECS est la même que la température d'eau sanitaire qui entre dans le gallon ECS (exemple: 15^ ).
• À 00:00, le ballon ECS estprogrammé pour chauffer l'eau jusqu'à une valeur prédéfinie (exampie: Confort = 60°C).
• Le matin, vous consommez de l'eau chaude et la température du ballon ECS diminue.
• À 14:00, le gallon ECS estprogramme pour chauffer l'eau jusqu'à une valeur prédéfinie (exampie: Éco = 50°C). De l'eau chaude est de nouveau disponible.
  L'après-midi et le soit, vous consommez de nouveau de l'eau chaude et la température du ballon ECS diminue de nouveau.
• A00:00 le lendomain, le cycle se repete.

3.5.3 Mode programme + de rechauffage

En mode programme + de rechauffage, le contrôle de l'eau chaude sanitaire est le même qu'en mode programme. Cependant, lorsque la température du gallon d'eau chaude sanitaire est inférieure à une valeur prédéfinie (=température du gallon pour le rechauffage - valeur de l'hysteresis; exemple: 35^ ), le gallon d'eau chaude sanitaire chauffe jusqu'à ce que le point de consigne de rechauffage soit atteint (exemple: 45^ ). Ce qui garantit qu'une quantité minimale d'eau chaude est toujours disponible.

Example:

T. Température du gallon d'eau chaude sanitaire
t Temps

3.5.4 Utilisation du fonctionnement puissant de I'ECS

A propos du fonctionnement puissant

Fonctionnement en mode puissant permet à l'eau chaude sanitaire d'être chauffée par le chauffage d'appoint ou le booster ECS. Utilisez ce mode les jours ou l'utilisation d'eau chaude est plus élevé que d'habitude.

Pour déterminer si le fonctionnement puissant est activé

Si affiche à l'écran d'accueil, le fonctionnement puissant est activé.

Activez ou désactivez Fonctionnement en mode puissant de la manière suivante:

1	Accédez à [5.1]: Ballon > Fonctionnement en mode puissant	###
2	Mettez le fonctionnement puissant sur Arrêt ou Marche.	###

Exemple d'utilisation: vous avez immédiatement besoin de plus d'eau chaude

Youes dans la situation suivante:

• Vous avez déjà utilisé la plus grande partie de votre eau chaude sanitaire.
• Vous ne pouvez pas attendre la prochaine action programmée pour chauffer le ballon d'eau chaude sanitaire.

Dans ce cas, vous pouvez activer le fonctionnement puissant. Le ballon d'eau chaude sanitaire commencerera àCHAuffer l'eau jusqu'à la température de Confort.

INFORMATIONS

Lorsque le fonctionnement puissant est actif, le risque de perte de puissance de chauffage/rafraîchissement et de problèmes de comfort est élevé. En cas de fonctionnement féquent de l'eau chaude sanitaire, de longues et féquentes interruptions du chauffage/rafraîchissement se produitont.

3.6 Utilisation avancée

La quantité d'informations affichées et pouvant être modifiées dans la structure de menus varie en fonction de votre niveau autorisation utilisateur:

Utilisateur: Mode standard
Utilisateur avance: Vous pouvez dire et modifier davantage d'informations

Changement de niveau d'autorisation de l'utilisateur

Vous pouvez changer le niveau d'autorisation de l'utilisateur de la maniere suivante:

1 Accédez à [B]: Profil utiliser.	#
2 Saisissez le code pin correspondant pour le niveau autorisation utilisé.	-
• Parcourez la liste des chiffres et modifiez le chiffre sélectionné.	○…#
• Déplacez le curseur de gauche à droite.	#…○
• Confirmez le code pin et poursuivez.	#…○

Code pin de l'utilisateur

Le code pin de l'Utilisateur correspond à 0000.

Code pin de l'utilisateur avancé

Le code pin de l'utilisateur avance correspond à 1234. Des éléments supplémentaires du menu pour l'utilisateur sont désormais visibles.

3.7 Écran de la programmation: exemple

Cet exemple indique comment définir un programme de température interieure en mode chauffage pour la zone principale.

INFORMATIONS

Les procédures de réglage sont les mêmes pour les autres programmes.

Pour définiir le programme: vue d'ensemble

Exemple: Vous souhaitez définir le programme suivant:

Condition requise: Le programme de la température interieure est uniquement disponible si le contrôle du thermostat d'ambiance est actif. Si le contrôle de la température de départ est actif, vous pouze alors définir le programme de la zone principale.

1 Passez au programme.
2 (en option) Effacer les contenus de la totalité du programme de la semaine ou les contenus d'un programme du jour sélectionné.
3 Définissez le programme du Lund1.
4 Copiez le programme dans les autres jours de la semaine.
5 Définissez le programme pour Samedi et copiez-le dans Dimanche.
6 Donnez un nom au programme.

Pour passer au programme

1 Accédez à [1.1]: Pièce > Horloge.	###
2 Réglez la programmation sur Oui.	###
3 Accédez à [1.2]: Pièce > Programme de chauffage.	###

3 Fonctionnement

Pour effacer le contenu du programme de la semaine

1 Sélectionnez le nom du programme actuel.	#
2 Sélectionnez Supprimer.	#
3 Sélectionnez OK pour confirmer.	#

Pour effacer le contenu du programme du jour

1 Sélectionnez le jour pour lequel vous souhaitez effacer le content. Par exemple Vendredi
Déf. utiliser 1
Lun	C
Mar
Mé
Jeu
Ven
Sam
Dim
2 Sélectionnez Supprimer.
Supprimer
Modifier
Copier
3 Sélectionnez OK pour confirmer.

Définition du programme du Lundi

1 Sélectionnez Lundi.	Def. utilized
2 Sélectionnez Modifier.	Supprimer Modifier Copier

3Utilisez la molette gauche pour selectionner une entree et editsz l'entree à l'aide de la molette droite. Voues pouez définir jusqu'à 6 actions pour chaque jour. Sur la barre, une tempête élevé présente une couleur plus foncée que celle correspondant à une tempêteasse. Lun 0 1224 6:00 20°C 22:00 18°C 8:30 18°C -:- - 17:30 21°C

Note: Pour annuler une action, reglez son heures sur celle de l'action precedente.

4Confirmez les modifications. Résultat: Le programme pour Mardi est défini. La valeur de la derniere action est valide jusqu'à la prochaine action programmée. Dans cet exemple, Lundi est le premier jour que vous avez programmé. Ainsi, la derniere action programmée est valide jusqu'à la première action du Lundi suivant.

Copie du programme dans les autres jours de la semaine

1 $électionnez Lundi.	###
Def.適用. 1 Lun □ Mar □ Mer □ Jeu □ Ven □ Sam □ Dim □
2 $électionnez Copier.	###
Supprimer Modifier Copier
Résultat: "C" s'affiche en regard du jour copié.
3 $électionnez Mardi.	###
Def.適用. 1 Lun □ Mar □ Mer □ Jeu □ Ven □ Sam □ Dim □
4 $électionnez Collage.	###
Supprimer Modifier Copier Collage
Résultat:	###
Def.適用. 1 Lun □ Mar □ Mer □ Jeu □ Ven □ Sam □ Dim □

5 Repetez cette action pour tous les autres jours de laSEMaine.

Définition du programme pour Samedi et copie dans Dimanche

1 Sélectionnez Samedi.	###
2 Sélectionnez Modifier.	###
3 Utilisez la molette gauche pour sélectionner une entrée et editez l'entrée à l'aide de la molette droite.	###
4 Confirmez les modifications.	###
5 Sélectionnez Samedi.	###
6 Sélectionnez Copier.	###
7 Sélectionnez Dimanche.	###
8 Sélectionnez Collage. Résultat:	###

Pour renommer le programme

1 Sélectionnez le nom du programme actuel.	#
2 Sélectionnez Renommer.	#
3 (en option) Pour effacer le nom du programme actuel, parcourez la liste de caractères jusqu'à ce que← soit affché,puis appuyez pour supprimer le caractère précédent. Répétez l'opération pour chaque caractère du nom du programme.	○…#
4 Pour nommer le programme actuel, parcourez la liste des caractères et confirmez le caractère sélectionné. Le nom du programme peut containir jusqu'à 15 caractères.	○…#
5 Confirmez le nouveau nom.	#…#

INFORMATIONS

Tous les programmes ne peuvent pas etre renommés.

3.8 Structure de menus: vue d'ensemble des réglages utilisateur

Écran du point de consigne

(*) Uniquement applicable aux modèles réversibles, ou aux modèles de chauffage uniquement + kit de conversion

INFORMATIONS

La visibilité des réglages dépend des réglages installateur selectionnés et de la catégorie d'appareil.

3.9 Réglages installer: tableaux à replir par l'installateur

3.9.1 Assistant de configuration

Réglage Remplisssez...
Système
	Type d'unité interieure (lecture seule)
	Type de chauffage d'appoint [9.3.1]
	Eau Chaude Sanitaire [9.2.1]
	Urgence [9.5]
	Nombre de zones [4.4]
Chauffage d'appoint
	Tension [9.3.2]
	Configuration [9.3.3]
	Puisance du niveau 1 [9.3.4]
	Puisance additionnelle du niveau 2 [9.3.5] (le cas échéant)
Zone principale
	Type d'émetteur [2.7]
	Commande [2.9]
	Mode point consigne [2.4]
	Horloge [2.1]
Zone secondaire (uniquement si [4.4] = 1)
	Type d'émetteur [3.7]
	Commande (lecture seule) [3.9]
	Mode point consigne [3.4]
	Horloge [3.1]
Ballon
	Mode chauffage [5.6]
	Point de consigne de comport [5.2]
	Point de consigne Éco [5.3]
	Point de consigne de réchauffement [5.4]

3.9.2 Menu des réglages

Réglage Remplisssez...
Zone principale
	Type de thermostat [2.A]
Zone secondaire (le cas échéant)
	Type de thermostat [3.A]
Informations
	Informationsd'installateur [8.3]

4 Conseils pour economiser l'énergie

Conseils au sujet de la température interieure

• Veillez à ce que la température interieure souhaitationne soit JAMAIS trop elevée (en mode de chauffage) ou trop faible (en mode de rafraichissement) mais TOUJOURS adaptée à vos besoin réels. Chaque dégré peut représentier une économie de jusqu'à 6% sur vos frais de chauffage/rafraichissement.
  N'augmentez/Réduisez PAS la température interieure souhaïette pour chauffer/rafraîchir la pièce plus rapidement. La pièce ne chauffera/rafraîchira PAS plus rapidement.
• Si la configuration de votre système inclut des émetteurs de chaleur lents (exemple: chauffage au sol), évitez les écarts importants au niveau de la température interieure souhaïée et ne laissez PAS la température interieure baisser/s'élever de manière trop importante. Réchauffer/rafraîchir la piece nécessitera davantage de temps et d'énergie.

• Utilisez un programme hebdomadaire pour vos besoin normaux enchauffage ou en rafraichissement. Si nécessaire, vous pouvez facilement vous écarter du programme:

• Pendant de courtes périodes: vous pouvez annuler la température interieure programmez jusqu'à la prochaine action programmée. Exemple: Lorsque vous organisez une féte ou lorsque vous vous absentez pendant quelques heures.

• Pendant de longues périodes: vous pouvez utiliser le mode vacances.

Conseils au sujet de la température du gallon ECS

• Utilisez un programme hebdomadaire pour vos besoin normaux en eau chaude sanitaire (uniquement en mode programme).

• Définissez un programme permettant de chauffer le gallon d'eau chaude sanitaire jusqu'à une valeur prédéfinie (Confort = température du gallon d'eau chaude sanitaire plus élevé) pendant la nuit parce que la demande en chauffage est alors inférieure.

• Si le chauffage du gallon d'eau chaude sanitaire n'est pas suffisant la nuit, définissez un programme de chauffage supplémentaire du gallon d'eau chaude sanitaire jusqu'à une valeur prédéfinie (Éco = température du gallon d'eau chaude sanitaire moins élevé) pendant la journée.

• Veillez à ce que la température souhaitee du gallon ECS ne soit PAS trop elevée. Example: Apre's installation, réduisez la température du gallon ECS de 1^ chaque jour et vérifie que vous avez suffisamment d'eau chaude.

• Définissez un programme pour n'activer la pompe d'eau chaude sanitaire que pendant les pendant les périodes de la journée où vous avez instantanément besoin d'eau chaude. Exemple: Le matin et le soir.

5 Maintenance et entretien

5.1 Vue d'ensemble: maintenance et entretien

L'installateur doit proceder à une maintenance annuelle. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

En tant qu'utilisateur final, vous devez:

• Maintenez la propriété de la zone autour de l'unité.
• nettoyer l'interface utilisateur à l'aide d'un chiffon doux et humide. N'utilisez PAS de détergents.
• Vérifiez régulierement que la pression d'eau est supérieure à 1 bar.

Réfrigerant

Ce produit contient des gaz à effet de serre fluorés. Ne laissez PAS les gaz s'échapper dans l'atmosphère.

Type de réfrigerant: R32

Potentielderechauffementglobal(GWP):675

REMARQUE

La législation applicable aux gaz à effet de serre fluorés exige que la charge de réfrigerant de l'unité soit indiquée à la fois en poids et en équivalent CO_2 .

Formule pour calculer la quantite de tonnes d'equivalent CO_2 :Valeur PRG du refrigerant × charge deréfrigérant totale [en kg]/1000

Veuillez contacter votre installer pour de plus amples informations.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigerant à l'intérieur de cette unité est moyennement inflammable.

AVERTISSEMENT

L'appareil sera stocké dans une piece sans sources d'allumage fonctionnant en permanence (exemple: flames nues, un apparéil fonctionnant au gaz ou un chauffage électrique).

AVERTISSEMENT

• Ne percez et ne brûlez PAS des pieces du cycle de réfrigérant.
  N'utilissez PAS de produit de nettoyage ou de moyens d'accélérer le processus de dégivrage autres que ceux recommendés par le fabricant.
• Sachez que le réfrigerant à l'intérieur du système est sans odeur.

AVERTISSEMENT

Le réfrigerant à l'intérieur de cette unité est légerement inflammable, mais ne fuit PAS normalement. Si du réfrigerant fuit dans la pierce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cusinière, il y a un risque d'incendie ou de formation de gaz nocifs.

Eteignez tout dispositif de chauffage a combustible, ventiler la piece et contacter le revendeur de l'unité.

N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigerant est colmatée.

5.2 Pour trouver le N^ a contacter/ assistance

1 Accedez à [8.3]: Informations > Informations d'installateur.

A

6 Dépannage

Contact

Pour les symptômes repertoriés ci-dessous, vous pouvez résoudre le problème par vous-même. Pour tout autre problème, contactez notre installerateur. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

6.1 Pour afficher le texte d'aide en cas de dysfonctionnement

En cas de dysfonctionnement, le texte suivant apparaitra sur l'écran d'accueil selon la gravité :

A:Erreur
Dysfonctionnement

Vous pouvez obtenir une brève et une longue description du dysfonctionnement comme suit :

1	Appuyez sur la touche gauche pour ouvrir le menu principal et allez à Erreur. Résultat: Une brève description de l'erreur et le code d'erreur sont affichés sur l'écran.
2	Appuyez sur ? dans l'écran d'erreur. Résultat: Une longue description de l'erreur et le code d'erreur sont affichés sur l'écran.	?

6.2 Symptôme: vous avez trop froid (chaud) dans la salle deSEDjour

Cause possible	Mesure corrective
La température interieure soushaitée est trop faible (élevée).	Augmentez (réduisez) la température interieure soushaitée. Reportez-vous à la section "Modification de la température interieure soushaitée" [35].Si le problème se repète chaque jour, procédez de l'une des manières suivantes:• Augmentez (réduisez) la valeur prédéfinie de la température intérieure.Reportez-vous au guide de référence utilisé.Réglez le programme de température intérieure.Reportez-vous à la section "3.7 Écran de la programmation:exemple" [37].
La température interieure soushaitée ne peut être atteinte.	Augmentez la température de départ voulue en fonction du type d'émetteur de chaleur. Reportez-vous à la section "Modification de la température de départ voulue" [35].
Cause possible Mesure	corrective
La courbe de la loi d'eau est définie incorrectly.	Réglez la courbe de la loi d'eau. Reportez-vous au guide de référence utilisé.

6.3 Symptôme: l'eau qui sort du robinet est trop froide

Cause possible Mesure	corrective
Il est possible que vous manquiez d'eau chaude sanitaire en raison d'une consommation anormalement élevé.	Si vous avez immédiatement besoin d'eau chaude sanitaire, activez Fonctionnement en mode puissant du gallon ECS.
La température souhaitée du gallon ECS est trop faible.	Cela consomme cependant de l'énergie supplémentaire.Reportez-vous à la section"Utilisation du fonctionnement puissant de l'ECS"[▶ 37].Si les problèmes se repèdent chaque jour, procédez de l'une des manières suivantes:•Augmentez la valeur prédéfinie de la température du gallon ECS. Reportez-vous au guide de référence utilisateur.Réglez le programme de température du gallon ECS.Example: Définissez un programme de chauffage supplémentaire du gallon ECS jusqu'à une valeur prédéfinie (Point de consigne Éco=température du gallon moins élevé) pendant la journée. Reportez-vous à la section "3.7 Écran de la programmation: exemple"[▶ 37].

6.4 Symptôme: panne de la pompe à chaleur

Si la pompe à chaleur ne fonctionne pas, le chauffage d'appoint et/ ou le booster ECS peuvent servir de chauffage d'urgence et reprene, automatiquement ou non, l'intégrality de la charge thermique.

• Si le mode d'urgence automatique est reglé sur Automatique et qu'une défaillance de la pompé à chaleur survient:
• Pour EHVH/X: Le chauffage d'appoint reprend automatiquement la charge thermique et la production d'eau chaude sanitaire
• Pour EHBH/X: Le chauffage d'appoint reprend automatiquement la charge thermique, et le booster ECS dans le gallon optionnel repend automatiquement la production d'eau chaude sanitaire.
• Lorsque le mode d'urgence automatique est reglé sur Manuel, en cas de panne de la pompe à chaleur, l'opération de chauffage et d'eau chaude sanitaire cesse et doit être redémarrée manuellement via l'interface utilisateur. Pour redémarrer manuellement l'opération, passez à l'écran du menu principal Erreur sur lequel l'interface utilisateur vous invite ensuite à confirmer que le chauffage d'appoint et/ou le booster ECS peuvent reprendre ou non la charge thermique.

En cas de panne de la pompe à chaleur, ou s'affiche sur l'interface utilisateur.

Cause possible Mesure	corrective
La pompe à chaleur est endommagée.	Reportez-vous à la section "6.1 Pour afficher le texte d'aide en cas de dysfonctionnement" [► 42].

INFORMATIONS

Lorsque le chauffage d'appoint ou le booster ECS reprend la charge thermique, la consommation électrique augmente considérablement.

6.5 Symptôme: Le système émet des gargouillements après la mise en service

Cause possible Mesure	corrective
Il y a de l'air dans le système.	Purgez l'air du système.(a)
Divers dysfonctionnements.	Vérifiez si ① ou ② affiche à l'écran d'accueil de l'interface utilisateur. Reportez-vous également à la section "6.1 Pour afficher le texte d'aide en cas de dysfonctionnement" [▶ 42] pour plus d'informations sur le dysfonctionnement.

(a) Nous vous recommendons de purger l'air à l'aide de la fonction de purgeze d'air de l'unité (à effectuer par l'installateur). Si vous purgéz l'air des émetteurs ou collecteurs de chaleur, tenez compte de ce qui suit:

AVERTISSEMENT

Purge d'air des émetteurs ou collecteurs de chaleur. Avant de purger l'air des émetteurs ou collecteurs de chaleur, vérifie si ou s'affiche à l'écran d'accueil de l'interface utilisateur.

• Si ce n'est pas le cas, vous pouvez purger immeditatement l'air.
  Si c'est le cas, veuillez vous en assurer que la pièce dans laquelle vous souhaitez purger l'air est suffisamment aérée. Raison: Du réfrigerant risque de fouir dans le circuit d'eau, et par conséquent, dans la pièce où vous purgeze l'air des émetteurs ou collecteurs de chaleur.

7 Mise au rebut

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigerant, de l'huile et des autres pieces DOIVENT être atte conformes à la législation en vigueur. Les unités DOIVENT seronttraitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

8 Glossaire

ECS = eau chaude sanitaire

Eau chaude utilisée, dans quelles type de bâtiment que ce soit, à des fins sanitaires.

LWT = température de l'eau de sortie

Température de l'eau à la sortie de l'unité.

Inhoudsopgave

1 Over dit document 44

[3] Scherm Secundaire zone
