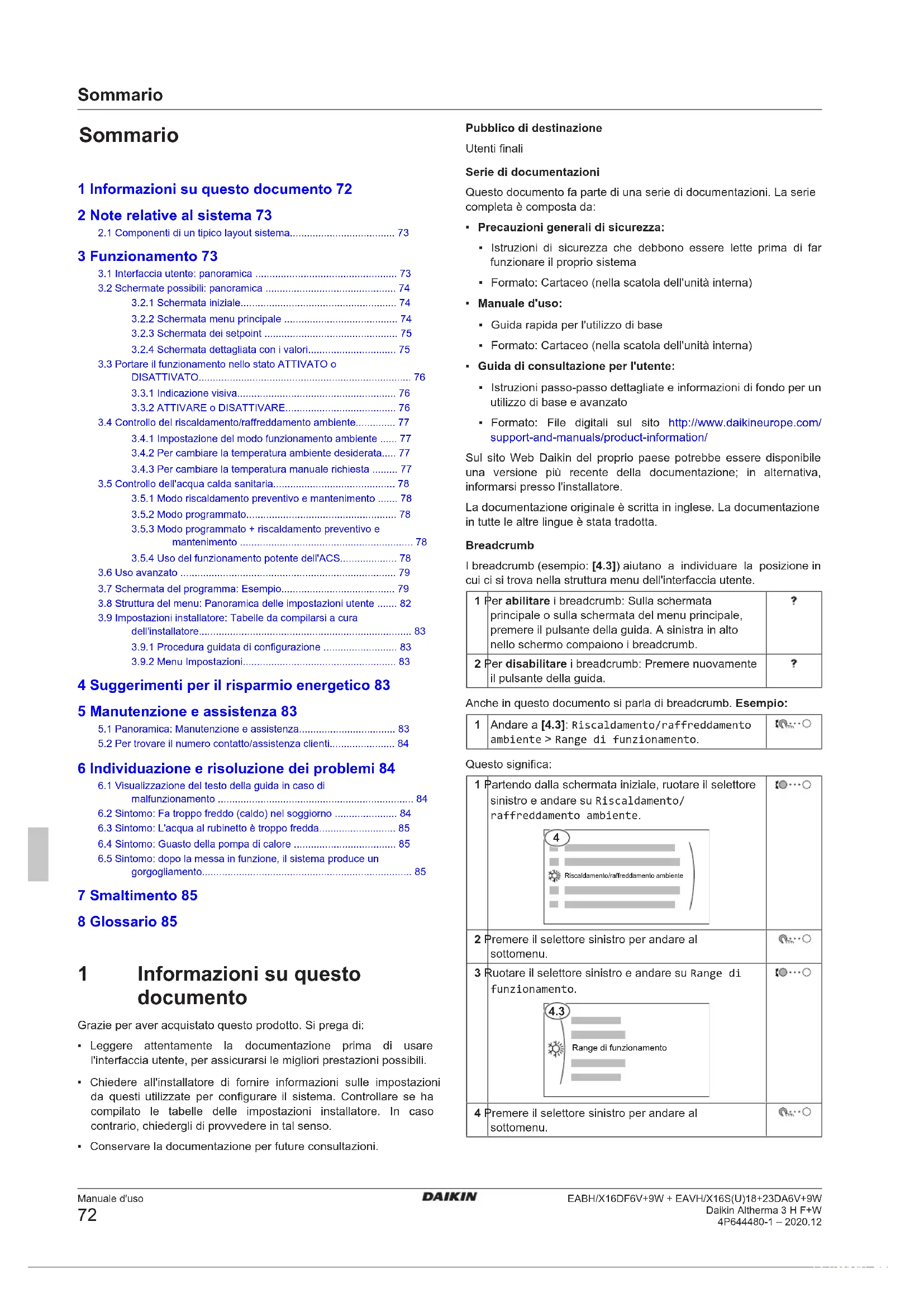

MANUALE UTENTE EAVH16S18DA9W DAIKIN

• Leggere attentamente la documentazione prima di usare l'interfaccia utente, per assicurarsi le migliori prestazioni possibili.

• Chiedere all'installatore di fornire informazioni sulle impostazioni da questi utilizzate per configurare il sistema. Controllare se ha compilato le tabelle delle impostazioni installatore. In caso contrario, chiedergli di provvedere in tal senso.

• Conservare la documentazione per future consultazioni. Pubblico di destinazione Utentifinali Serie di documentazioni Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

• Precauzioni generali di sicurezza:

• Istruzioni di sicurezza che debbono essere lette prima di far funzionare il proprio sistema

• Formato: Cartaceo (nella scatola dell'unità interna)

• Guida rapida per l'utilizzo di base

• Formato: Cartaceo (nella scatola dell'unità interna)

• Guida di consultazione per l'utente:

• Istruzioni passo-passo dettagliate e informazioni di fondo per un utilizzo di base e avanzato

• Formato: File digitali sul sito http://www.daikineurope.com/ support-and-manuals/product-information/ Sul sito Web Daikin del proprio paese potrebbe essere disponibile una versione più recente della documentazione; in alternativa, informarsi presso l'installatore. La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta. Breadcrumb I breadcrumb (esempio: [4.3]) aiutano a individuare la posizione in cui ci si trova nella struttura menu dell'interfaccia utente. 1 Per abilitare i breadcrumb: Sulla schermata principale o sulla schermata del menu principale, premere il pulsante della guida. A sinistra in alto nello schermo compaiono i breadcrumb. 2 Per disabilitare i breadcrumb: Premere nuovamente il pulsante della guida. Anche in questo documento si parla di breadcrumb. Esempio: 1 Andare a [4.3]: Riscaldamento/raffreddamento ambiente > Range di funzionamento. Questo significa: 1 Partendo dalla schermata iniziale, ruotare il selettore sinistro e andare su Riscaldamento/ raffreddamento ambiente.

Riscaldamento/raffreddamento ambiente 2 Premere il selettore sinistro per andare al sottomenu. 3 Ruotare il selettore sinistro e andare su Range di funzionamento. Range di funzionamento

4 Premere il selettore sinistro per andare al sottomenu.2 Note relative al sistema Manuale d'uso

• Riscaldare un ambiente

• Raffreddare un ambiente (se è installato un modello con pompadicalore per riscaldamento/raffreddamento)

• Produrre acqua calda sanitaria (se è installato un serbatoioACS)

2.1 Componenti di un tipico layout

A Zona principale. Esempio: Soggiorno. B Zona aggiuntiva. Esempio: Camera da letto. C Ambiente che accoglie apparecchiature tecniche. Esempio: Garage. a Pompa di calore dell'unitàesterna b Pompa di calore dell'unitàinterna c Serbatoio dell'acqua calda sanitaria (ACS) d Interfaccia utilizzatore dell'unità interna e Interfaccia utente usata come termostato ambiente f Riscaldamento a pavimento g Radiatori, convettori a pompadi calore oventilconvettori INFORMAZIONI Il serbatoio dell'unità interna e quello dell'acqua calda sanitaria (se installati) possono essere separati o integrati, a seconda del tipo di unità interna. 3 Funzionamento

3.1 Interfaccia utente: panoramica

L'interfaccia utente contiene i componenti seguenti:

a Indicatore di stato b Schermo LCD c Selettori e pulsanti

a Indicatore di stato b Schermo LCD c Selettori e pulsanti Indicatore di stato I LED dell'indicatore di stato si illuminano o lampeggiano per indicare il modo di funzionamento dell'unità. LED Modo Descrizione Blu lampeggiante Standby L'unità non è in funzione. Blu fisso Uso L'unità è in funzione. Rosso lampeggiante Difetto Si è verificato un difetto. Per ulteriori informazioni, consultare "6.1Visualizzazione del testo della guida in caso di malfunzionamento"[484]. Schermo LCD Lo schermo LCD dispone della funzione di sospensione. Dopo 15minuti di mancata interazione con l'interfaccia utente, lo schermo si oscura. Per riattivare il display è sufficiente premere un pulsante o ruotare uno dei selettori. Selettori e pulsanti I selettori e i pulsanti servono a:

• Navigare nelle schermate, nei menu e nelle impostazioni dello schermo LCD

• Impostare i valori a b c d e Voce Descrizione a Selettore sinistro L'LCD mostra un arco sul lato sinistro del display quando è possibile usare il selettore sinistro.

• : Ruotare, quindi premere il selettore sinistro. Navigare nella struttura del menu.

• : Ruotare il selettore sinistro. Scegliere una voce dal menu.

• : Premere il selettore sinistro. Confermare la propria scelta o passare a un sottomenu. b Pulsante Indietro : Premere per tornare indietro di 1 passo nella struttura del menu. c Pulsante Home : Premere per tornare alla schermata iniziale. d Pulsante Guida : Premere per visualizzare un testo di guida relativo alla pagina corrente (se disponibile). e Selettore destro L'LCD mostra un arco sul lato destro del display quando è possibile usare il selettore destro.

• : Ruotare, quindi premere il selettore destro. Cambiare un valore o un'impostazione, visualizzata sul lato destro dello schermo.

• : Ruotare il selettore destro. Navigare fra i valori e le impostazioni possibili.

• : Premere il selettore destro. Confermare la propria scelta e andare alla voce successiva del menu.3 Funzionamento Manuale d'uso

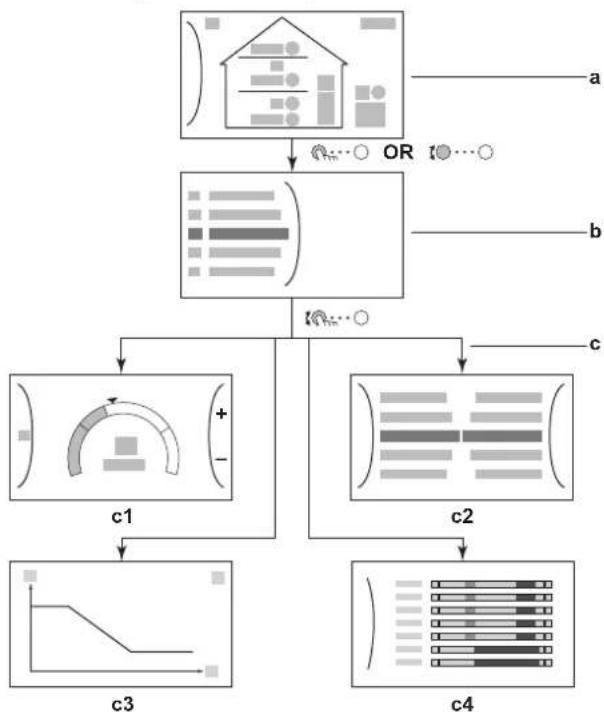

3.2 Schermate possibili: panoramica

Le schermate più comuni sono riportate sotto:

a Schermata iniziale b Schermata menu principale c Schermate di livello inferiore: c1: Schermata dei setpoint c2: Schermata dettagliata con i valori c3: Schermata con curva climatica c4: Schermata con la programmazione

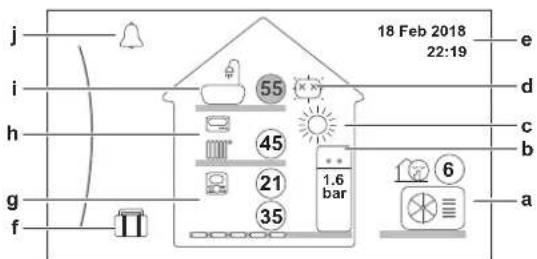

3.2.1 Schermata iniziale

Premere il pulsante per tornare alla schermata iniziale. Appare una panoramica della configurazione dell'unità e delle temperature ambiente e di setpoint. Sulla schermata iniziale sono visualizzati solo i simboli applicabili alla vostra configurazione.

Azioni che è possibile eseguire da questa schermata Fare scorrere l'elenco del menu principale. Andare alla schermata del menu principale. Attiva/Disattiva breadcrumb. Voce Descrizione

Le temperature sono visualizzate cerchiate. Se il cerchio è grigio, l'operazione corrispondente (esempio: riscaldamento ambiente) al momento non è attiva. Unità esterna

: Modalità silenziosa attiva a3 Temperatura ambiente misurata Voce Descrizione Unità interna / serbatoio dell'acqua calda sanitaria

• : Unità interna a pavimento con serbatoio integrato

• : Unità interna murale con serbatoio separato

• : Unità interna murale b2 Pressione acqua Modo funzioname nto ambiente

• : Riscaldamento Disinfezion e / funzioname nto Powerful

• : Modo disinfezione attivo

• : Funzionamento Powerful attivo Data / Ora e Data e ora correnti Vacanze f : Modo Ferie attivo Zona principale

g1 Tipo con trasmettitore di calore:

• : Radiatore g2 Setpoint della temperatura manuale g3 Tipo con termostato ambiente:

• : interfaccia utente Daikin usata come termostato ambiente

• Nascosto: Controllo temperatura manuale g4 Temperatura ambiente misurata Zona aggiuntiva

h1 Tipo con trasmettitore di calore:

• : Radiatore h2 Setpoint della temperatura manuale h3 Tipo con termostato ambiente:

: Acqua calda sanitaria i2 Temperatura serbatoio misurata Difetto j oppure : Si è verificato un difetto Per ulteriori informazioni, consultare "6.1Visualizzazione del testo della guida in caso di malfunzionamento"[484].

3.2.2 Schermata menu principale

Iniziando dalla schermata iniziale, premere ( ) o ruotare ( ) il selettore sinistro per aprire la schermata del menu principale. Dal menu principale, è possibile accedere alle varie schermate e sottomenu dei setpoint.3 Funzionamento Manuale d'uso

Zona principaleZona aggiuntivaAmbiente internoAnomaliaRiscaldamento/raffreddamento ambiente a Sottomenu selezionato Azioni che è possibile eseguire da questa schermata Fare scorrere l'elenco. Accedere al sottomenu. Attiva/Disattiva breadcrumb. Sottomenu Descrizione [0] oppure Anomalia Limitazione: Visualizzato solo se si verifica un difetto. Per ulteriori informazioni, consultare "6.1Visualizzazione del testo della guida in caso di malfunzionamento"[484]. [1] Ambiente interno Limitazione: Visualizzato solo se un termostato ambiente è collegato all'unità interna. Impostare la temperatura ambiente. [2] Zona principale Mostra il simbolo applicabile per il tipo di trasmettitore della propria zona principale. Impostare la temperatura manuale della zona principale. [3] Zona aggiuntiva Limitazione: Visualizzato solo se ci sono due zone con temperatura manuale. Mostra il simbolo applicabile per il tipo di trasmettitore della propria zona aggiuntiva. Impostare la temperatura manuale della zona aggiuntiva (se presente). [4] Riscaldamento/ raffreddamento ambiente Mostra il simbolo applicabile per la propria unità. Mettere l'unità in modo riscaldamento o in modo raffreddamento. Non è possibile cambiare modo sui modelli per solo riscaldamento. [5] Serbatoio Limitazione: Viene visualizzato solo se è presente un serbatoio dell'acqua calda sanitaria. Impostare la temperatura serbatoio dell'acqua calda sanitaria. [7] Impostazioni utente Dà accesso alle impostazioni utente quali il modo ferie e il modo silenzioso. [8] Informazioni Visualizza dati e informazioni sull'unità interna. [9] Impostazioni installatore Limitazione: Solo per l'installatore. Dà accesso alle impostazioni avanzate. [A] Prima messa in funzione Limitazione: Solo per l'installatore. Effettuare le prove e la manutenzione. [B] Profilo utente Cambiare il profilo utente attivo. [C] Funzionamento Porta la funzione riscaldamento / raffreddamento e la preparazione dell'acqua calda sanitaria su ATTIVATO o DISATTIVATO.

3.2.3 Schermata dei setpoint

La schermata dei setpoint viene visualizzata per le schermate che descrivono i componenti del sistema che necessitano del valore per il setpoint. Esempi [1] Schermata della temperatura ambiente

Ambiente interno [2] Schermata della zona principale

Zona principale [3] Schermata della zona aggiuntiva

Zona aggiuntiva [5] Schermata della temperatura serbatoio

Serbatoio Spiegazione

Azioni che è possibile eseguire da questa schermata Fare scorrere l'elenco dei sottomenu. Andare al sottomenu. Regolare e applicare automaticamente la temperatura desiderata. Voce Descrizione Limite temperatura minima a1 Fissato dall'unità a2 Limitato dall'installatore Limite temperatura massima b1 Fissato dall'unità b2 Limitato dall'installatore Temperatura corrente c Misurata dall'unità Temperatura desiderata d Ruotare il selettore destro per aumentare/diminuire. Sottomenu e Ruotare o premere il selettore sinistro per andare al sottomenu.

3.2.4 Schermata dettagliata con i valori

Minuti a Impostazioni b Valori c Impostazioni selezionate e valore3 Funzionamento Manuale d'uso

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Azioni che è possibile eseguire da questa schermata Fare scorrere l'elenco delle impostazioni. Modificare il valore. Andare all'impostazione successiva. Confermare le modifiche e proseguire.

3.3 Portare il funzionamento nello

stato ATTIVATO o DISATTIVATO

3.3.1 Indicazione visiva

Certe funzioni dell'unità possono essere abilitate o disabilitate separatamente. Se una funzione è disabilitata, l'icona della temperatura corrispondente sulla schermata iniziale sarà grigia. Controllo della temperatura ambiente

a Controllo della temperatura ambiente ATTIVATO b Controllo della temperatura ambiente DISATTIVATO Funzionamento di riscaldamento/raffreddamento ambiente

c Funzionamento in modalità riscaldamento/ raffreddamento ambiente ATTIVATO d Funzionamento in modalità riscaldamento/ raffreddamento ambiente DISATTIVATO Funzionamento in modalità riscaldamento del serbatoio

e Funzionamento in modalità riscaldamento serbatoio ATTIVATO f Funzionamento in modalità riscaldamento serbatoio DISATTIVATO

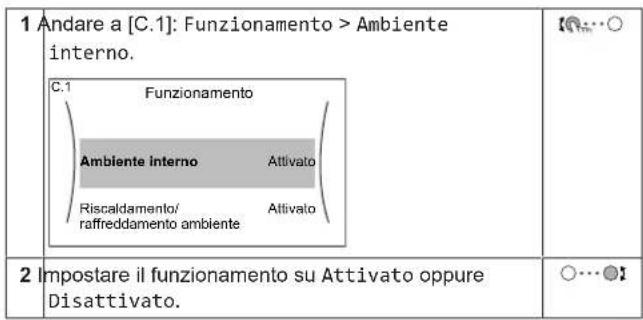

3.3.2 ATTIVARE o DISATTIVARE

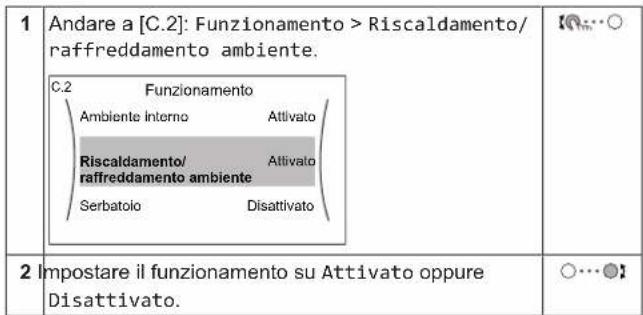

Controllo della temperatura ambiente 1 Andare a [C.1]: Funzionamento > Ambiente interno. FunzionamentoAmbiente internoRiscaldamento/raffreddamento ambienteAttivatoAttivato C.1 2 Impostare il funzionamento su Attivato oppure Disattivato. Funzionamento di riscaldamento/raffreddamento ambiente NOTA Protezione antigelo ambiente. Anche se si porta su DISATTIVATO il funzionamento in modalità riscaldamento/ raffreddamento ambiente ([C.2]: Funzionamento > Riscaldamento/raffreddamento ambiente), la protezione antigelo ambiente –se attivata– può restare in funzione. Ad ogni modo, per il controllo della temperatura dell'acqua in uscita e il controllo del termostato ambiente installato esternamente, la protezione NON è garantita. NOTA Prevenzione congelamento tubi acqua. Anche quando si porta su DISATTIVATO il funzionamento in modalità riscaldamento/raffreddamento ambiente ([C.2]: Funzionamento > Riscaldamento/raffreddamento ambiente), la prevenzione congelamento tubi acqua –se attivata– resta in funzione. 1 Andare a [C.2]: Funzionamento > Riscaldamento/ raffreddamento ambiente. FunzionamentoRiscaldamento/raffreddamento ambienteSerbatoioDisattivatoAttivatoAttivatoAmbiente interno C.2 2 Impostare il funzionamento su Attivato oppure Disattivato. Funzionamento in modalità riscaldamento del serbatoio NOTA Modo disinfezione. Anche quando si disattiva il funzionamento in modalità riscaldamento del serbatoio ([C.3]: Funzionamento > Serbatoio), la modalità disinfezione resta in funzione. Ma se si disattiva mentre la disinfezione è in funzione, si genera un errore AH. 1 Andare a [C.3]: Funzionamento > Serbatoio. FunzionamentoSerbatoioDisattivatoAttivatoRiscaldamento/raffreddamento ambiente C.3 2 Impostare il funzionamento su Attivato oppure Disattivato.3 Funzionamento Manuale d'uso

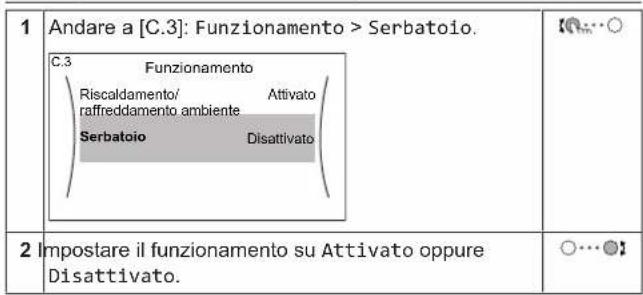

raffreddamento ambiente

3.4.1 Impostazione del modo funzionamento

ambiente Note relative ai modi operativi ambiente L'unità può essere un modello per riscaldamento o per riscaldamento/raffreddamento:

• Se l'unità è un modello per riscaldamento, può riscaldare l'ambiente.

• Se l'unità è un modello per riscaldamento/raffreddamento, può sia riscaldare che raffreddare l'ambiente. Occorre dire al sistema quale modo funzionamento usare. Per dire al sistema quale funzionamento ambiente usare, si può: Si può… Ubicazione Controllare quale modo funzionamento ambiente è attualmente utilizzato. Schermata iniziale Impostare permanentemente il modo funzionamento ambiente. Menu principale Limitare la commutazione automatica in base al programma mensile. Per impostare il modo di funzionamento ambiente 1 Andare a [4.1]: Riscaldamento/raffreddamento ambiente > Modo funzionamento 2 Selezionare una delle opzioni seguenti:

• Riscaldamento: Solo il modo riscaldamento

• Raffreddamento: Solo il modo raffreddamento

• Automatico: Il modo di funzionamento cambia automaticamente tra riscaldamento e raffreddamento sulla base della temperatura esterna. Limitato ogni mese in base al Programma del modo funzionamento [4.2]. Per limitare la commutazione automatica in base a un programma Condizioni: Impostare il modo funzionamento ambiente su Automatico. 1 Andare a [4.2]: Riscaldamento/raffreddamento ambiente > Programma del modo funzionamento. 2 Selezionare un mese. 3 Per ciascun mese, selezionare un'opzione:

• Reversibile: Non limitato

• Solo riscaldamento: Limitato

• Solo raffreddamento: Limitato 4 Confermare le modifiche.

3.4.2 Per cambiare la temperatura ambiente

desiderata Durante il controllo della temperatura ambiente, è possibile usare la schermata dei setpoint della temperatura ambiente per leggere e regolare la temperatura ambiente desiderata. 1 Andare a [1]: Ambiente interno. Ambiente interno

2 Regolare la temperatura ambiente desiderata.

a b Ambiente interno a Temperatura ambiente effettiva b Temperatura ambiente richiesta Se la programmazione è su ATTIVATO dopo il cambiamento della temperatura ambiente desiderata

• La temperatura rimarrà invariata finché non verrà intrapresa un'azione programmata.

• La temperatura ambiente desiderata tornerà al suo valore programmato non appena si verificherà un'azione programmata. È possibile evitare il comportamento programmato portando (temporaneamente) su DISATTIVATO la programmazione. Per portare su DISATTIVATO la programmazione della temperatura ambiente 1 Andare a [1.1]: Ambiente interno > Programmazione. 2 Selezionare No.

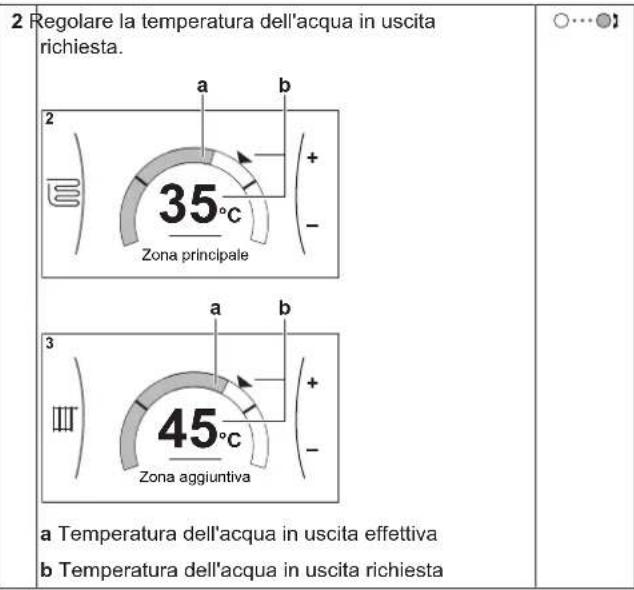

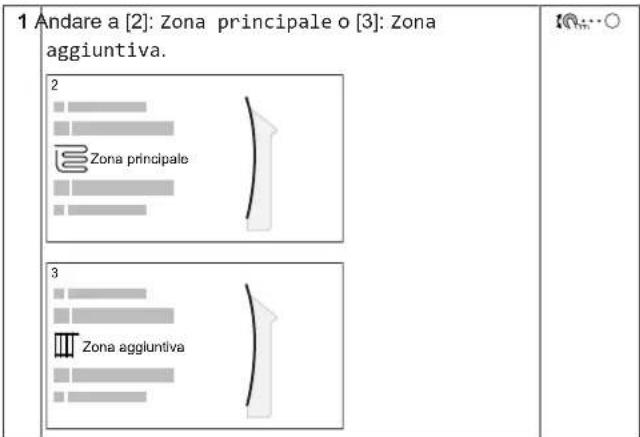

3.4.3 Per cambiare la temperatura manuale

richiesta INFORMAZIONI L'acqua in uscita è l'acqua che viene inviata ai trasmettitori di calore. La temperatura manuale richiesta viene impostata dall'installatore in base al tipo di trasmettitore di calore. Regolare le impostazioni della temperatura manuale solo in caso di problemi. È possibile usare la schermata dei setpoint della temperatura dell'acqua in uscita per leggere e regolare la temperatura dell'acqua in uscita richiesta. 1 Andare a [2]: Zona principale o [3]: Zona aggiuntiva. Zona principale

Zona aggiuntiva 33 Funzionamento Manuale d'uso

a b Zona aggiuntiva a Temperatura dell'acqua in uscita effettiva b Temperatura dell'acqua in uscita richiesta

3.5 Controllo dell'acqua calda sanitaria

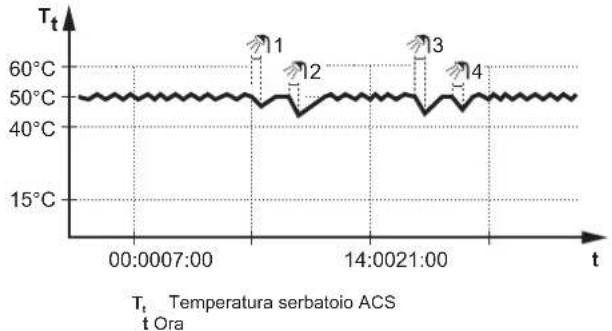

3.5.1 Modo riscaldamento preventivo e

mantenimento Nel modo riscaldamento preventivo e mantenimento, il serbatoio ACS riscalda continuamente fino alla temperatura mostrata sulla pagina iniziale (per esempio: 50°C) quando la temperatura scende sotto a un certo valore.

Temperatura serbatoioACS t Ora INFORMAZIONI Rischio di carenza di capacità del riscaldamento ambiente per il serbatoio dell'acqua calda sanitaria senza surriscaldatore interno: in caso di funzionamento frequenza dell'acqua calda sanitaria, si verificheranno delle interruzioni frequenti e prolungate del riscaldamento ambiente/raffreddamento ambiente se si seleziona quando segue: Serbatoio > Modo riscaldamento > Solo riscaldamento preventivo e mantenimento. INFORMAZIONI Quando il modo del serbatoio ACS è il riscaldamento preventivo e mantenimento, il rischio di una carenza di capacità e di comfort è elevato. In caso di funzionamento frequente del riscaldamento preventivo e mantenimento, la funzione di riscaldamento/raffreddamento ambiente viene regolarmente interrotta.

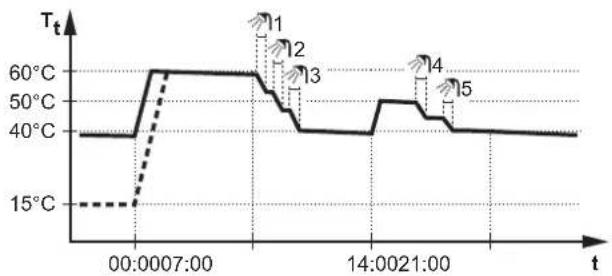

3.5.2 Modo programmato

Nel modo programmato, il serbatoio ACS produce acqua calda in base ad un programma. Il periodo migliore per consentire al serbatoio di produrre acqua calda è quello notturno, perché la domanda di riscaldamento ambiente è minore. Esempio:

• Inizialmente, la temperatura serbatoio ACS è identica alla temperatura dell'acqua sanitaria che entra nel serbatoio ACS (esempio: 15°C).

• Alle ore 00:00 il serbatoio ACS è programmato per riscaldare l'acqua ad un valore preimpostato (esempio: Comfort = 60°C).

• Durante la mattinata, l'acqua calda viene consumata e la temperatura serbatoioACS diminuisce.

• Alle ore 14:00 il serbatoio ACS è programmato per riscaldare l'acqua ad un valore preimpostato (esempio: Ecologico = 50°C). L'acqua calda è nuovamente disponibile.

• Durante il pomeriggio e la sera, si consuma nuovamente acqua calda e la temperatura serbatoioACS torna a diminuire.

• Alle 00:00 del giorno successivo, il ciclo si ripete.

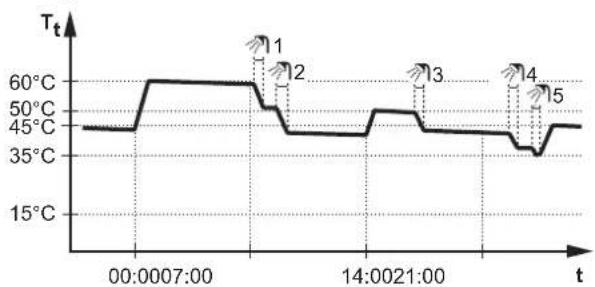

3.5.3 Modo programmato + riscaldamento

preventivo e mantenimento Nel modo programmato+riscaldamento preventivo e mantenimento, il controllo dell'acqua calda sanitaria è lo stesso di quello del modo programmato. Tuttavia, quando la temperatura serbatoio ACS scende al di sotto di un valore preimpostato (=temperatura serbatoio del riscaldamento preventivo e mantenimento – valore isteresi; esempio: 35°C), il serbatoio ACS si riscalda fino a raggiungere il setpoint del riscaldamento preventivo e mantenimento (esempio: 45°C). Questo assicura che sia sempre disponibile una quantità minima di acqua calda. Esempio:

Temperatura serbatoio dell'acqua calda sanitaria t Ora

3.5.4 Uso del funzionamento potente dell'ACS

Funzionamento in modalità Powerful Funzionamento in modalità "Powerful" permette il riscaldamento dell'acqua calda sanitaria da parte del riscaldatore di riserva o del surriscaldatore. Utilizzare questo modo nei giorni in cui l'utilizzo dell'acqua calda è maggiore del solito.3 Funzionamento Manuale d'uso

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Per controllare se è attivo il funzionamento in modalità Powerful Se appare sulla schermata iniziale, significa che il funzionamento in modalità Powerful è attivo. Attivare o disattivare Funzionamento in modalità "Powerful" nel modo seguente: 1 Andare a [5.1]: Serbatoio > Funzionamento in modalità "Powerful" 2 Portare il funzionamento Powerful su Disattivato oppure su Attivato. Esempio di utilizzo: si presenta un bisogno immediato di più acqua calda Ci si trova nella seguente situazione:

• Si è già consumata gran parte dell'acqua calda sanitaria.

• Non si può attendere che l'azione programmata successiva riscaldi il serbatoio dell'acqua calda sanitaria. Allora è possibile attivare il funzionamento in modalità Powerful. Il serbatoio dell'acqua calda sanitaria inizierà a riscaldare l'acqua portandola alla temperatura Comfort. INFORMAZIONI Quando è attivo il funzionamento Powerful, è presente un rischio elevato di problemi di riscaldamento/raffreddamento ambiente e di comfort dovuti alla carenza di capacità. In caso di funzionamento frequente dell'acqua calda sanitaria, si verificheranno delle interruzioni frequenti e lunghe del raffreddamento/riscaldamento ambiente.

La quantità di informazioni che è possibile leggere e modificare nella struttura dei menu dipende dal proprio livello autorizzazione utente:

• Utente: Modo standard

• Utente finale avanzato: Si possono leggere e modificare più informazioni Per cambiare il livello autorizzazione utente È possibile cambiare il livello autorizzazione utente come segue: 1 Andare a [B]: Profilo utente. Profilo utente

2 Inserire il codice pin relativo al livello autorizzazione utente.

• Fare scorrere l'elenco di cifre e modificare la cifra selezionata.

• Spostare il cursore da sinistra a destra.

• Verificare il codice pin e proseguire. Codice d'identificazione personale dell'utente Il codice d'identificazione personale dell'Utente è 0000.

Utente Codice d'identificazione personale dell'utente avanzato Il codice d'identificazione personale dell'Utente finale avanzato è 1234. Ora saranno visibili le voci di menu aggiuntive per l'utente.

Utente finale avanzato

3.7 Schermata del programma:

Esempio Questo esempio mostra come impostare la programmazione della temperatura ambiente nel modo riscaldamento per la zona principale. INFORMAZIONI Le procedure per organizzare altri programmi sono simili. Impostazione della programmazione: panoramica Esempio: Si desidera impostare la programmazione seguente: Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1 Requisito preliminare: La programmazione della temperatura ambiente è disponibile solo se è attivo il controllo del termostato ambiente. Se il comando di temperatura dell'acqua in uscita è attivo, si può impostare invece la programmazione della zona principale. 1 Andare alla programmazione. 2 (opzionale) Cancellare il contenuto della programmazione dell'intera settimana o il contenuto della programmazione di un giorno selezionato. 3 Impostare la programmazione per Lunedì. 4 Copiare la programmazione negli altri giorni della settimana. 5 Impostare la programmazione per Sabato e copiarla in Domenica. 6 Assegnare un nome alla programmazione. Andare alla programmazione 1 Andare a [1.1]: Ambiente interno > Programmazione. 2 Impostare la programmazione su Sì. 3 Andare a [1.2]: Ambiente interno > Programma riscaldamento. Per cancellare il contenuto del programma della settimana 1 Selezionare il nome del programma corrente. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 13 Funzionamento Manuale d'uso

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 2 Selezionare Elimina. EliminaRinominaSeleziona 3 Selezionare OK per confermare. Per cancellare il contenuto del programma del giorno 1 Selezionare il giorno di cui si desidera cancellare il contenuto. Per esempio Venerdì Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1

2 Selezionare Elimina. EliminaModificaCopia 3 Selezionare OK per confermare. Per programmare la pianificazione di Lunedì 1 Selezionare Lunedì. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1 2 Selezionare Modifica. EliminaModificaCopia 3 Usare il selettore sinistro per selezionare una voce e modificare la voce con il selettore destro. Si possono programmare fino a 6 azioni ogni giorno. Sulla barra, le alte temperature sono rappresentate con un colore più scuro delle basse temperature.

Lun Nota: Per cancellare un'azione, impostare quest'ora come l'ora dell'azione precedente. 4 Confermare le modifiche. Risultato: Il programma per lunedì è definito. Il valore dell'ultima azione è valido fino all'azione programmata successiva. In questo esempio, lunedì è il primo giorno programmato. Pertanto, l'ultima azione programmata è valida fino alla prima azione del lunedì successivo. Per copiare il programma negli altri giorni della settimana 1 Selezionare Lunedì. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1 2 Selezionare Copia. EliminaModificaCopia Risultato: Accanto al giorno copiato è visualizzata una "C". 3 Selezionare Martedì. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1

4 Selezionare Incolla. EliminaModificaCopiaIncolla Risultato: Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1

5 Ripetere questa azione per tutti gli altri giorni della settimana. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1

Per programmare la pianificazione di Sabato e copiarla in Domenica 1 Selezionare Sabato. 2 Selezionare Modifica. 3 Usare il selettore sinistro per selezionare una voce e modificare la voce con il selettore destro.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 5 Selezionare Sabato. 6 Selezionare Copia. 7 Selezionare Domenica. 8 Selezionare Incolla. Risultato: Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1

Per rinominare il programma 1 Selezionare il nome del programma corrente. Lun Sab Mer Ven Gio Mar Dom Definito dall'utente 1 2 Selezionare Rinomina. Elimina Rinomina Seleziona 3 (opzionale) Per eliminare il nome del programma corrente, fare scorrere l'elenco dei caratteri fino a visualizzare ← quindi premere per rimuovere il carattere precedente. Ripetere l'operazione per ciascun carattere del nome del programma. 4 Per nominare il programma corrente, fare scorrere l'elenco dei caratteri e confermare il carattere selezionato. Il nome del programma può contenere fino a 15caratteri. 5 Confermare il nuovo nome. INFORMAZIONI Non tutti programmi possono essere rinominati.3 Funzionamento Manuale d'uso

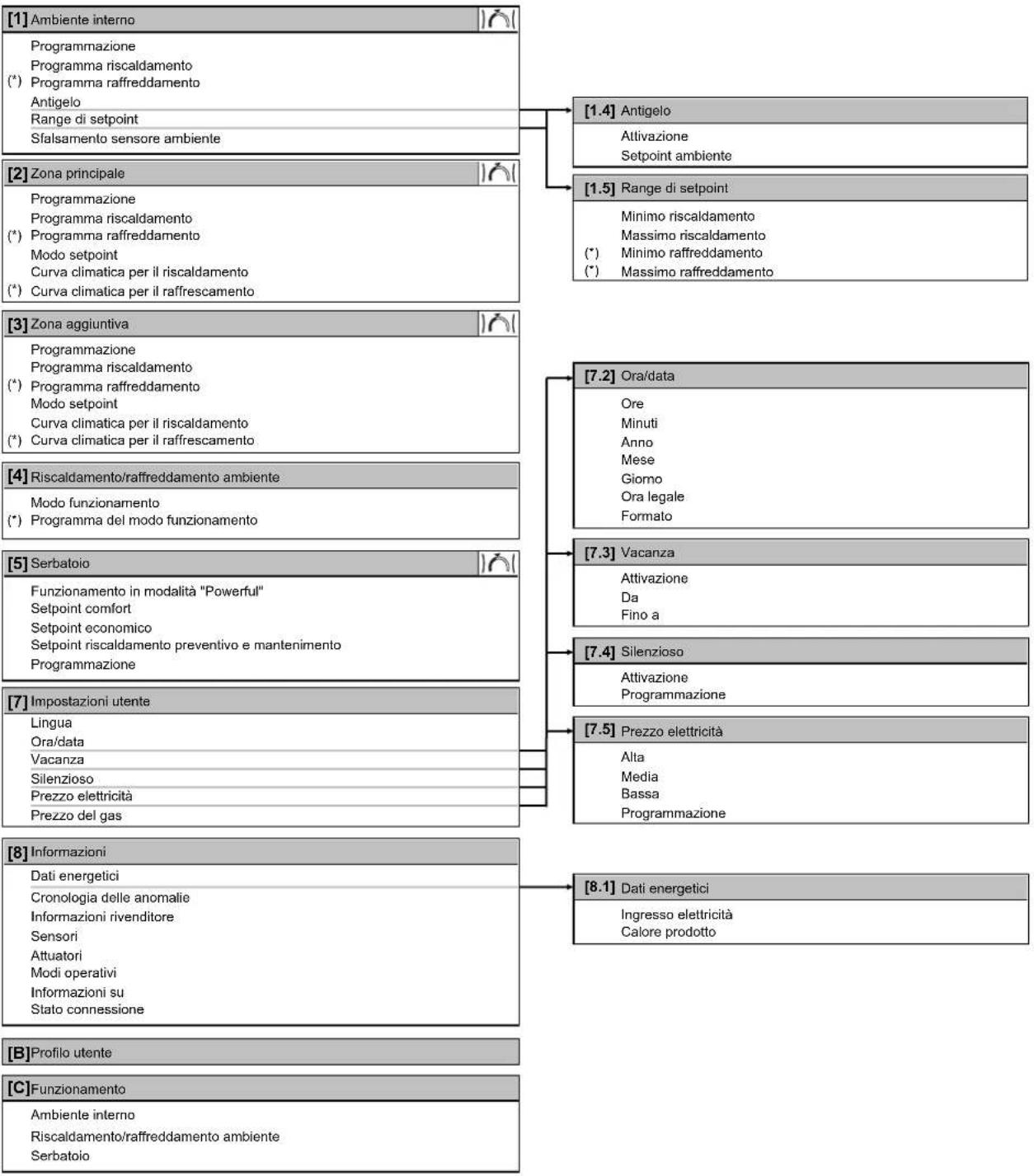

3.8 Struttura del menu: Panoramica delle impostazioni utente

[1] Ambiente interno Sfalsamento sensore ambiente Range di setpoint Antigelo Programma raffreddamento Programma riscaldamento Programmazione [2] Zona principale Programmazione Programma riscaldamento Modo setpoint Programma raffreddamento Curva climatica per il riscaldamento Curva climatica per il raffrescamento [3] Zona aggiuntiva Programmazione Programma riscaldamento Modo setpoint Programma raffreddamento Curva climatica per il riscaldamento Curva climatica per il raffrescamento [4] Riscaldamento/raffreddamento ambiente Modo funzionamento Programma del modo funzionamento [5] Serbatoio Funzionamento in modalità "Powerful" Setpoint comfort Setpoint economico Setpoint riscaldamento preventivo e mantenimento Programmazione [7] Impostazioni utente Lingua Ora/data Vacanza Silenzioso Prezzo elettricità Prezzo del gas [8] Informazioni Dati energetici Cronologia delle anomalie Informazioni rivenditore Sensori Attuatori Modi operativi Informazioni su Stato connessione [B] Profilo utente [C] Funzionamento Ambiente interno Riscaldamento/raffreddamento ambiente Serbatoio [1.4] Antigelo Attivazione Setpoint ambiente [1.5] Range di setpoint Minimo riscaldamento Massimo riscaldamento Minimo raffreddamento Massimo raffreddamento [7.2] Ora/data Ore Minuti Anno Mese Giorno Ora legale Formato [7.3] Vacanza Attivazione

Fino a [7.4] Silenzioso Attivazione Programmazione [7.5] Prezzo elettricità Alta Media Bassa Programmazione [8.1] Dati energetici Ingresso elettricità Calore prodotto

Schermata dei setpoint (*) Applicabile solo per i modelli reversibili, o per i modelli di solo riscaldamento + kit di conversione INFORMAZIONI A seconda delle impostazioni installatore selezionate e del tipo di unità, le impostazioni saranno visibili/invisibili.4 Suggerimenti per il risparmio energetico Manuale d'uso

3.9 Impostazioni installatore: Tabelle

da compilarsi a cura dell'installatore

3.9.1 Procedura guidata di configurazione

Impostazione Compilare… Sistema Tipo di unità interna (solo lettura) Tipo di riscaldatore di riserva [9.3.1] Acqua calda sanitaria [9.2.1] Emergenza [9.5] Numero di zone [4.4] Riscaldatore di riserva Tensione [9.3.2] Configurazione [9.3.3] Potenza Step 1 [9.3.4] Potenza aggiuntiva Step 2 [9.3.5] (se applicabile) Zona principale Tipo di emettitore [2.7] Controllo [2.9] Modo setpoint [2.4] Programmazione [2.1] Zona aggiuntiva (solo se [4.4]= 1) Tipo di emettitore [3.7] Controllo (solo lettura) [3.9] Modo setpoint [3.4] Programmazione [3.1] Serbatoio Modo riscaldamento [5.6] Setpoint comfort [5.2] Setpoint economico [5.3] Setpoint riscaldamento preventivo e mantenimento [5.4]

3.9.2 Menu Impostazioni

Impostazione Compilare… Zona principale Tipo termostato [2.A] Zona aggiuntiva (se applicabile) Tipo termostato [3.A] Informazioni Informazioni rivenditore [8.3] 4 Suggerimenti per il risparmio energetico Suggerimenti relativi alla temperatura ambiente

• Assicurarsi che la temperatura ambiente desiderata NON sia MAI troppo alta (nel modo riscaldamento) o troppo bassa (nel modo raffreddamento), ma SEMPRE secondo le proprie esigenze effettive. Per ogni grado risparmiato, si può risparmiare fino al 6% dei costi di riscaldamento/raffreddamento.

• NON aumentare/diminuire la temperatura ambiente desiderata per velocizzare il riscaldamento/raffreddamento ambiente. L'ambiente NON si riscalderà/raffredderà più rapidamente.

• Se il proprio layout sistema contiene degli emettitori di calore lenti (esempio: riscaldamento a pavimento), evitare ampie oscillazioni della temperatura ambiente desiderata ed EVITARE che la temperatura ambiente scenda/salga troppo. Per riscaldare/ raffreddare nuovamente l'ambiente, infatti, ci vorrebbe più tempo e più energia.

• Utilizzare un programma settimanale per le proprie, normali esigenze di riscaldamento o raffreddamento. Se necessario, ci si può discostare facilmente dal programma:

• Per i periodi più brevi: Si può bypassare la temperatura ambiente programmata fino all'azione programmata successiva. Esempio: Se si dà una festa, oppure se si esce per un paio d'ore.

• Per i periodi più lunghi: Si può usare il modo vacanza. Suggerimenti relativi alla temperatura serbatoioACS

• Usare un programma settimanale per le proprie esigenze di acqua calda sanitaria normali (solo nel modo programmato).

• Programmare di riscaldare il serbatoio ACS ad un valore preimpostato (Comfort = più alto della temperatura serbatoio ACS) durante la notte, perché in questo periodo la domanda di riscaldamento ambiente è più bassa.

• Se non fosse sufficiente riscaldare il serbatoio ACS una volta durante la notte, programmare di riscaldare in modo aggiuntivo il serbatoio ACS ad un valore preimpostato (Ecologico = minore della temperatura serbatoioACS) durante il giorno.

• Assicurarsi che la temperatura serbatoioACS desiderata NON sia troppo alta. Esempio: Dopo l'installazione, abbassare la temperatura serbatoio ACS giornalmente di 1°C e controllare di avere ancora acqua calda a sufficienza.

• Programmare di attivare la pompa dell'acqua calda sanitaria solo durante i periodi del giorno in cui non è necessario disporre di acqua calda istantanea. Esempio: Al mattino e alla sera. 5 Manutenzione e assistenza

5.1 Panoramica: Manutenzione e

assistenza L'installatore deve effettuare una manutenzione annuale. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente. In quanto utentefinale, si deve:

• Mantenere pulita l'area intorno all'unità.

• Tenere pulita l'interfaccia utente con uno straccio morbido e umido. NON usare detergenti.

• Verificare a intervalli regolari che la pressione acqua sia superiore a 1bar.6 Individuazione e risoluzione dei problemi Manuale d'uso

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Refrigerante Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera. Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675 NOTA Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO

equivalente. Formula per calcolare la quantità in tonnellate di CO

equivalente: valore GWP del refrigerante × carica totale di refrigerante [in kg] / 1000 Per ulteriori informazioni, contattare il proprio installatore.

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile. AVVERTENZA L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione). AVVERTENZA

• NON perforare né bruciare i componenti del ciclo del refrigerante.

• NON utilizzare materiali per la pulizia o mezzi per accelerare il processo di sbrinamento diversi da quelli consigliati dal produttore.

• Prestare attenzione al fatto che il refrigerante all'interno del sistema è inodore. AVVERTENZA Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo. Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio. NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

5.2 Per trovare il numero contatto/

assistenza clienti 1 Andare a [8.3]: Informazioni > Informazioni rivenditore. 6 Individuazione e risoluzione dei problemi Contatti Per i sintomi elencati di seguito, si può cercare di risolvere il problema da sé. Per qualsiasi altro problema, contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utilizzatore.

6.1 Visualizzazione del testo della

guida in caso di malfunzionamento In caso di malfunzionamento, in base alla gravità viene visualizzato quanto segue nella schermata iniziale:

• : Malfunzionamento È possibile ottenere una descrizione breve e lunga del malfunzionamento come segue: 1 Premere il selettore sinistro per aprire il menu principale e andare a Anomalia. Risultato: Viene visualizzata sullo schermo una breve descrizione dell'errore insieme al codice di errore. 2 Premere nella schermata di errore. Risultato: Viene visualizzata sullo schermo una lunga descrizione dell'errore.

6.2 Sintomo: Fa troppo freddo (caldo)

nel soggiorno Causa possibile Azione correttiva La temperatura ambiente desiderata è troppo bassa (alta). Aumentare (diminuire) la temperatura ambiente desiderata. Vedere "Per cambiare la temperatura ambiente desiderata"[477]. Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:

• Aumentare (diminuire) il valore preimpostato della temperatura ambiente. Vedere la Guida di riferimento per l'utente.

• Regolare il programma della temperatura ambiente. Vedere "3.7 Schermata del programma: Esempio"[479]. È impossibile raggiungere la temperatura ambiente desiderata. Aumentare la temperatura manuale richiesta in base al tipo di trasmettitore di calore. Vedere "Per cambiare la temperatura manuale richiesta"[477]. La curva dipendente da condizioni meteorologiche non è impostata correttamente. Regolare la curva dipendente da condizioni meteorologiche. Vedere la Guida di riferimento per l'utente.7 Smaltimento Manuale d'uso

6.3 Sintomo: L'acqua al rubinetto è

troppo fredda Causa possibile Azione correttiva La scorta di acqua calda sanitaria è finita a causa di un consumo insolitamente alto. Se si ha bisogno immediato di acqua calda sanitaria, attivare il Funzionamento in modalità "Powerful" del serbatoio ACS. Tuttavia, questo comporta un consumo aggiuntivo di energia. Vedere "Uso del funzionamento potente dell'ACS"[478]. Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:

• Aumentare il valore preimpostato della temperatura serbatoio ACS. Vedere la Guida di riferimento per l'utente.

• Regolare il programma della temperatura serbatoio ACS. Esempio: Programmare per riscaldare in aggiunta il serbatoio ACS ad un valore preimpostato (Setpoint economico= temperatura serbatoio più bassa) durante il giorno. Vedere "3.7Schermata del programma: Esempio"[479]. La temperatura serbatoioACS desiderata è troppo bassa.

6.4 Sintomo: Guasto della pompa di

calore Se la pompa di calore non funziona, il riscaldatore di riserva e/o il surriscaldatore possono fungere da riscaldatore di emergenza e far fronte al carico del riscaldamento automaticamente o non automaticamente.

• Se l'emergenza automatica è impostata su Automatico e si verifica un guasto alla pompa di calore:

• Per EHVH/X: Il riscaldatore di riserva farà fronte automaticamente al carico del riscaldamento e alla produzione di acqua calda sanitaria

• Per EHBH/X: Il riscaldatore di riserva farà fronte automaticamente al carico del riscaldamento e il surriscaldatore nel serbatoio opzionale farà fronte automaticamente alla produzione di acqua calda sanitaria.

• Se l'emergenza automatica è impostata su Manuale e si verifica un guasto alla pompa di calore, il funzionamento dell'acqua calda sanitaria e del riscaldamento ambiente verrà interrotto e sarà necessario recuperarlo manualmente attraverso l'interfaccia utente. Per recuperare il funzionamento manualmente, andare sulla schermata del menu principale Anomalia, dove l'interfaccia utente chiederà quindi conferma se il riscaldatore di riserva e/o il surriscaldatore possano far fronte oppure no al carico del riscaldamento. Se la pompa di calore si guasta, sull'interfaccia utente apparirà o

Causa possibile Azione correttiva La pompa di calore è danneggiata. Vedere "6.1Visualizzazione del testo della guida in caso di malfunzionamento"[484]. INFORMAZIONI Se il riscaldatore di riserva o il surriscaldatore fanno fronte al carico del riscaldamento, il consumo di elettricità sarà notevolmente più elevato.

6.5 Sintomo: dopo la messa in

funzione, il sistema produce un gorgogliamento Causa possibile Azione correttiva È presente aria nel sistema. Spurgare l'aria dal sistema. (a) Vari difetti. Controllare se sulle pagine iniziali di interfaccia dell'utilizzatore sia visualizzato oppure . Vedere "6.1Visualizzazione del testo della guida in caso di malfunzionamento"[484] per maggiori informazioni sul difetto. (a) Consigliamo di spurgare l'aria con la funzione di spurgo dell'aria dell'unità (intervento a cura dell'installatore). Se si spurga l'aria dagli emettitori di calore o dai collettori, fare attenzione a quanto segue: AVVERTENZA Spurgo aria dai trasmettitori di calore o dai collettori. Prima di spurgare l'aria dai trasmettitori di calore o dai collettori, controllare se sulle pagine iniziali dell'interfaccia utente sia visualizzato oppure il simbolo .

• In caso negativo, si può procedere immediatamente con lo spurgo aria.

• In caso affermativo, assicurarsi che l'ambiente in cui si desidera spurgare l'aria sia sufficientemente aerata. Motivo: potrebbe verificarsi una perdita di refrigerante nel circuito idraulico e, successivamente, nell'ambiente in cui si effettua lo spurgo aria dai trasmettitori di calore o dai collettori. 7 Smaltimento NOTA NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali. 8 Glossario ACS = Acqua calda sanitaria Acqua calda utilizzata, in qualsiasi tipo di edificio, per scopi domestici. Tman = Temperatura manuale Temperatura dell'acqua all'uscita dell'acqua dall'unità.Índice Manual do funcionamento EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020.12 Índice 1 Acerca deste documento 86 2 Acerca do sistema 87
