BRUKSANVISNING EAVH16S18DA9W DAIKIN

Allmanna sakerhetsforeskrifter:

• Sakerhetsforeskrifter som du maste lasa innan du anvander systemet
• Format: Papper (i ladan for inomhusenheten)

- Bruksanvising:

3.9 Installatorsinstallingar: Tabellersom sca fyllas i av installatoren

3.9.1 Konfigurationsguiden

Inställing Fyll i...
System
	Typ av inomhusenhet(skrivskyddad)
	Elpatronstyp [9.3.1]
	Varmvatten [9.2.1]
	Nöddrift [9.5]
	Antal klimat [4.4]
Elpatron
	Spänning [9.3.2]
	Konfiguration [9.3.3]
	Kapacitet steg 1 [9.3.4]
	Ytterligare kapacitet steg 2 [9.3.5] (om tillämpligt)
Klimat 1
	Typ av värmeavgivare [2.7]
	Styrlogik [2.9]
	Temperaturkontroll [2.4]
	Scheman [2.1]
Klimat 2 (endast om [4.4] = 1)
	Typ av värmeavgivare [3.7]
	Styrlogik (skrivskyddad) [3.9]
	Temperaturkontroll [3.4]
	Scheman [3.1]
Varmvattenberedare
	Uppvärmningslogik [5.6]
	Temperatur komfortlagring [5.2]
	Temperatur ekonomilagring [5.3]
	Temperatur ätervärmning [5.4]

5 Vedlikehold og service 138

5.1 Oversikt: vedlikehold og service 138
5.2 Slik finner du kontakt/helpdesk-nummeret 139

6 Feilsøking 139

6.1 Vise hjelpeleksten ved eventuell feil 139
6.2 Symptom: Du synes det er for kaldt (varmt) i stuen 139
6.3 Symptom: Vannet i kranen er for kaldt 139
6.4 Symptom: feil i varmepumpen 140
6.5 Symptom: Systemetlager surkleyder etter igangsetting 140

7 Kassering 140

8 Ordliste 140

1 Om dette dokumentet

Takk for at du kjopte dette produit. Vennligst:

• Les dokumentasjonen nøye for bruk avBrukergrensesnittet for a sikre best mulig ytelse.
• Be installmenten informere deg om innstillingene som ble brukt til ä konfigurere systemet. Undersök om han har fyll ut tabellene over installatorinnstlinger. Be om at det blir gjort hvis SSAkke har skjedd.
• Oppbevar dokumentasjonen for fremtidige referanseformål.

Mälpublikum

Sluttbrukere

Dokumentasjonssett

Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)

Referanseguide for bruker:

• Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende og avansert bruk
• Format: Digitale filer à http://www.daikineurope.com/support-and-manuals/product-information/.

De nyeste versjonene av medfolgende dokumentasjon kan fas pa det lokale nettstedet for Daikin eller hos montoren.

1	For â aktivere brødsmuler: Trykk på hjelp-knappen i hjem-skjermen eller hovedmenyen. Brødsmulene vises øverst til venstre i skjermen.	?
2	For â deaktivere brødsmulene: Trykk på hjelp-knappen igjen.	?

Dette dokumentet nevner ogsa disse brdsmulene. EksempeI:

1

Gà til [4.3]: Romoppvarming/¬kjøling > Driftsområde.

###

Dette innebaeer:

1	Start fra hjem-skjermen, drei på venstre dreieskive og,gà til Romoppvarming/-kjøling.
2	Trykk på venstre dreieskive for á,gà til undermenyen.
3	Drei på venstre dreieskive for á,gà til Driftsområde.
4	Trykk på venstre dreieskive for á,gà til undermenyen.

2 Om systemet

Avhengig av systemoppsettet kan systemet:

• varme opp et rom
• kjole ned et rom (hvis en vannpumpemodell for oppvarming/ kjoling er montert)
• produsere husholdningsvarmtvann (hvis en VVHB-tank er montert)

2.1 Komponenter i et typisk systemoppsett

A Hovedomrade. Eksempel: Stue.
B Tilleggsomrade. Ekkempel: Soverom.
C Teknisk rom. Eksempel: Garasje.
a Utendarsenhetens varmepumpe
b Innendorsenhetens varmepumpe
c Tank for husholdningsvarmtvann (VVHB)
d Brukergrensesnitt for innendorsenhet
e Brukergrensesnitt i bruk som romtermostat
f Gulvoppvarming
g Radiatorer, varmepumpekonvektorer ell eriterviftekonvektorer

INFORMASJON

Innendorsenheten og husholdningsvarmtvannstanken (hvis installment) kan vare atskilt eller integrt avhengig av type innendorsenhet.

3 Drift

3.1 Brukergrensesnitt: Oversikt

Brukergrensesnittet har folgendekomponenter:

a Statusindikator
b LCD-skjerm
c Dreieskiver og knapper

a Statusindikator
b LCD-skjerm
c Dreieskiver og knapper

Statusindikator

LED-ene pa statusindikatoren lyser aller blinker for a visedriftsmodusen pa enheten.

LED Modus Beskrivelse
Blinker blätt Star	dby Enheten er ike i drift.
Fast blätt Drift Enheten er i drift.
Blinker rødt	Feilfunksjon	Det oppstod en feilfunksjon. Se "6.1 Vise hjelpeteksten ved eventuell fel" [▶ 139] for mer informasjon.

LCD-skjerm

LCD-skjermen har en dvalefunksjon. Etter 15 minutter uten betjening av brukergrensesnittet vil skjermen bli svart. Et trykk pa en knapp aller a dreie pa en dreieskive bringer displayet ut av dvale.

Dreieskiver og knapper

Du bruker dreieskiver og knapper:

• Til à navigere gjennom skjermer, menyer og innstlinger pa LCDskjermen
  Stille inn verdier

Punkt		Beskrivelse
a	Venstre dreieskive	LCD-skjermen viser en bue på venstre side av skjermen)när du kan bruke venstre dreieskive. • Drei, og,sa trykk på venstre dreieskive. Navigerer gjennom menystrukturen. • Drei den venstre dreieskiven. Velg et menyelement. • Trykk på venstre dreieskive. Bekreft valget eller,gå til en undermeny.
b	Tilbake-knapp	Trykk for a,gà tilbake 1 trinn i menystrukturen.
c	Hjem-knapp	Trykk på for a,gà tilbake til hjem-skjermen.
d	Hjelp-knapp	Trykk for à velge en hjelpetekst som er relatert til gjeldende side (hvis tilgjengelig).
e	Høyre dreieskive	LCD-skjermen viser en bue på høyre side av skjermen när du kan bruke høyre dreieskive. • Drei, og,sa trykk på høyre dreieskive. Endre en verdi eller innstilling, vist i høyre side av skjermen. • Drei den høyre dreieskiven. Naviger gjennom de mulige verdiene og innstillingene. • Trykk på høyre dreieskive. Bekreft valget ditt og,gå tilesto menyelement.

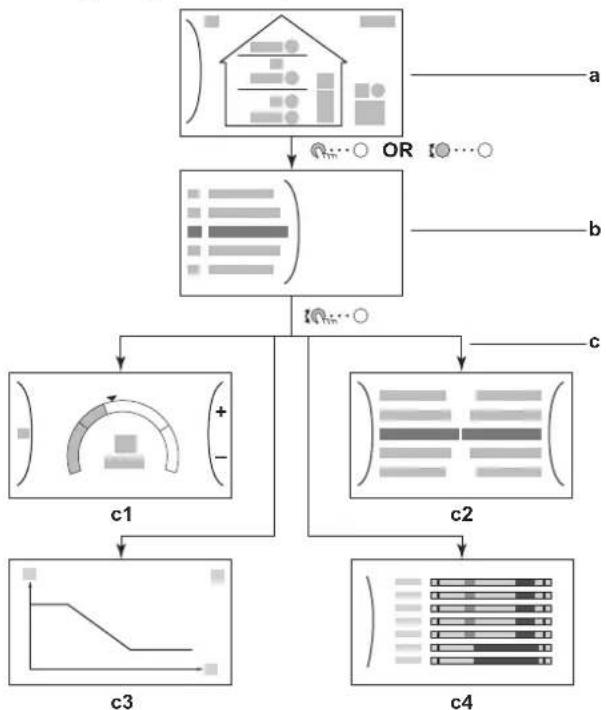

3.2 Mulige skjermer: Oversikt

De vanligste skjermene er falgende:

a Hiem-skiermen
b Hovedmeny
c Skjermer nederst til venstre:

c1: Settpunkt-skjerm
c2: Detaljert skjerm med verdier
c3: Skjerm med vaeravhengig kurve
c4: Skjerm med tidsplan

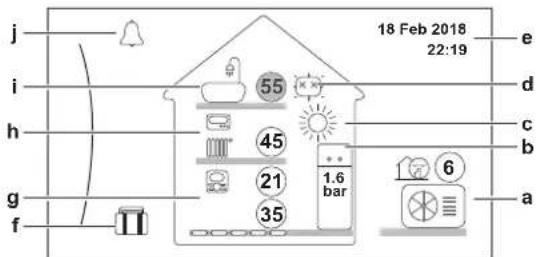

3.2.1 Hjem-skjermen

Trykk pa knappen for a gà tilbake til hjem-skjermen. Du ser en oversikt over enchetens konfigurasjon og rommet, og settpunkttemperaturene. Det er kun symboler som kan brukes i din konfigurasjon som er synlige på hjem-skjermen.

Tilgjengelig handleringer i denen skjermen
###	Gå gjennom listen på hovedmenyen.
###	Gå til hovedmeny-skjermen.
?	Aktiver/deaktiver brødsmuler.

Vare Beskrivelse
2121	Temperaturre nises i sirkler. Hvis sirkelen er grå, er den tilsvarende operasjorden (eksempelvis: romoppvarming) ikke aktiv i øyeblikket.
Utendørsen het	a1 Utendørsenhet
	a2 Lyddempet modus aktiv
	a3 Mål't miljøtemperatur

Vare Besk	rivelse
Innendørssnet / husholdningsvarmtvanstankb2b1	b1 Innendørssnet:·:Gulvmontert innendørssnet med integrert tank·:Veggmontert innendørssnet med separat tank·:Veggmontert innendørssnet
	b2 Vantrykk
Romoperas jonsmodus	c ·:Køling·:Oppvarming
Desinfeksjon / Kraftig	d ·:Desinfeksjonsmodus aktiv·:Kraftig drift aktiv
Dato / klokkeslett	e Gjeldende dato og tid
Ferie	f IT: Feriemodus aktiv
Hovedomrade g3 g4 g1 g2	g1 Type varmstrålelegeme:·:Gulvoppvarming·:Viftekonvektorenhet·:Radiator
	g2 Settpunkt for utslipsvanntemperatur
	g3 Romtermostattype:·:Daikin brukergrensesnitt i bruk som romtermostat·:Eskern styring·:Skjult: Styring for utslipsvanntemperatur
	g4 Mål'tromtemperatur
Ekstraomrade h3 h1 h2	h1 Type varmstrålelegeme:·:Gulvoppvarming·:Viftekonvektorenhet·:Radiator
	h2 Settpunkt for utslipsvanntemperatur
	h3 Romtermostattype:·:Eskern styring·:Skjult: Styring for utslipsvanntemperatur
Husholdningsvarmtvan n i1 i2	i1 Husholdningsvarmtvann
	i2 Mål'tanktemperatur
Feilfunksjon	j Eller Det oppstod en feilfunksjonSe "6.1 Vise hjelpeteksten ved eventuell feil" [139] for mer informasjon.

3.2.2 Hovedmeny

Start pa hjem-skjermen,trykk pa (relledre () vinstdeeskiive for a apne hovedmenyskjermen. Fra hovedmenyen har du tilgang til de forskjellige settpunktskjermene og undermenyene.

a Valgt undermeny

Tilgengelig handlinger i denen skjermen
###	Gå gjennom listen.
###	Gå til undermenyen.
?	Aktiver/deaktiver brødsmuler.

Undermeny Beskrivelse
[0]	eller Har feilfunksjon Begrensning: Vises kun hvis en feil inntreffer. Se "6.1 Vise hjelpeteksten ved eventuell feil" [▶ 139] for mer informasjon.
[1]	Rom Begrensning: Vises kun hvis en romtermostat er koblet til innendørsenheten. Still inn romtemperaturen.
[2]	Hovedområde Viser det aktuelle symbolet for typen varmestrålelegem i hovedområdet. Still inn utslipssvanntemperaturen for hovedområdet.
[3]	Ekstraområde Begrensning: Vises kun hvis det finnes to utslipssvanntemperaturområder. Viser det aktuelle symbolet for typen varmestrålelegem i ekstraområdet. Still inn utslipssvanntemperaturen for ekstraområdet (hvis det finnes).
[4]	Romoppvarming/ -kjøling Viser det aktuelle symbolet for din enhabet. Sett,enheten i oppvarmingsmodus eller kjølingsmodus. Du kan ikke endre modusen på modeller som kun har oppvarming.
[5]	Tank Informatjon Begrensning: Vises kun hvis en husholdningsvarmtvannstank finnes. Still inn temperaturen for husholdningsvarmtvannstanken.
[7]	Brukerinnstillinger Gir tilgang til Brukerinnstlinger, som feks. Feriemodus og stille modus.
[8]	Informatjon Viser data og informasjon om innendørsenheten.
[9]	Installeringsinnst. Begrensning: Kun for installmenten. Gir tilgang til avanserte installinger.
[A]	Igangsetting Begrensning: Kun for installmenten. Utfør tester og vedlikehold.
[B]	Brukerprofil Endre den aktive brukerprofilen.
[C]	Drift Slå oppvarming/kjøling-funksjonen og oppvarming av husholdningsvarmtvann PÅ aller AV.

3.2.3 Settpunkt-skjerm

Settpunkt-skjermen vises for skjermer som beskriver systemkomponenter som trenger en settpunktverdi.

Eksempler

[1] Romtemperaturskjerm

[3] Ekstraomradeskjerm

[2] Hovedomradeskjerm

[5]Tanktemperaturskjerm

Forklaring

Tilgengelig handlinger i,this skjermen
###	Gå gjennom listen i untermenyen.
###	Gå til untermenyen.
###	Juster og aktiver automatisk den ønskede temperaturen.

Punkt Beskrivelse
Minimum temperaturgrense a1 Stilles	inn fast av encheten
a2 Bregrenset av installmentøren
Maksimum temperaturgrense b1 Stilles	inn fast av encheten
b2 Bregrenset av installmentøren
Gjeldende temperatur c Måles av encheten
Ønsket temperatur d Drei høyre	dreies kive for øke/reduusere.
Undermeny	e Drei eller trykk på venstre dreieskive for ø gå til undermenyen.

3.2.4 Detaljert skjerm med verdier

Eksempel:

a Innstillinger
b Verdier
c Valgt innstling og verdi

Tilgengelig handleringer i denen skjermen
###	Gå gjennom listen med innstilling.
###	Endre verdien.
###	Gå til;neste innstilling.
###	Bekreft endringer og,gà videre.

3.3 Slä driften PÅ aller AV

3.3.1 Visuell indikasjon

Enkelte av enchetens funksjoner kan aktiveres aller deaktiveres separat. Hvis en funksjon deaktiveres, blir det tilsvarende temperaturikonet pa hjem-skjermen gra.

Romtemperaturkontroll

a Romtemperaturkontroll P
b Romtemperaturkontroll AV

Romoppvarmings-/kjolingsdrift

c Romoppvarming/kjoledrift PÅ
d Romoppvarming/kjøledrift AV

Tankens varmedrift

e Tankens varmedrift PA
f Tankens varmedrift AV

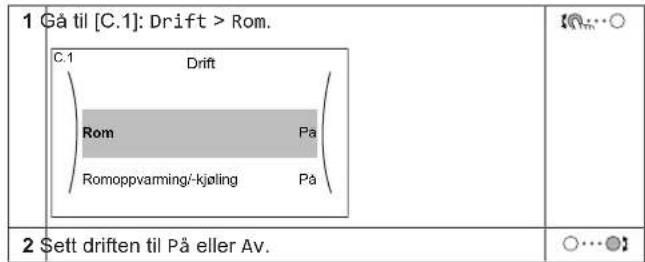

3.3.2 Sla P A eller AV

Romtemperaturkontroll

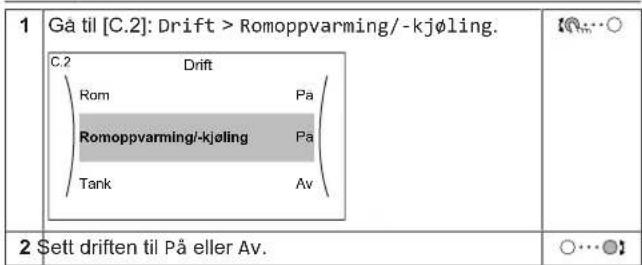

Romoppvarmings-/kjolingsdrift

MERKNAD

Frostskring rom. Selv om du slar AV romoppvarming/ kjoledrift ([C.2]: Drift > Romoppvarming/-kjoling) vil drift med frostsikring av rom -his paslatt -fortsatt kinne aktiveres. Men for styring av utslippsvanntemperatur og styring med ekstern romtermostat, er sikring IKKE garantert.

MERKNAD

Forebygging av vannrøfrysing. Selv om du slar AV romoppvarming/kjøledrift ([C.2]: Drift > Romoppvarming/-kjøling) vil forebygging av vannrøfrysing -hvis pålatt -fortsatt vaere aktiv.

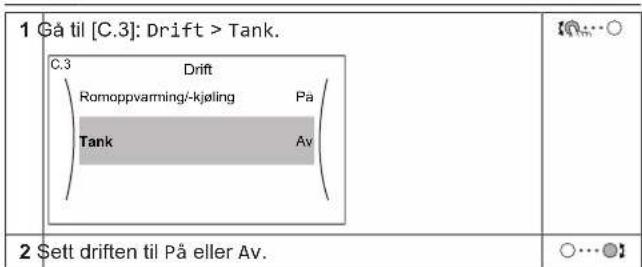

Tankens varmedrift

MERKNAD

Desinfeksjonsmodus. Selv om du slar AV tankoppvarmedrifen ([C.3]: Drift > Tank), vil desinfeksjonsmodus fremdeles vare activ. Men hvis du slar den AV mens desinfeksjon er i gang, oppstar en AH-feil.

3.4 Kontroll av romoppvarming/kjøling

3.4.1 Stille inn romdriftsmodus

Om romdriftsmoduser

Enheten din kan vaere en varme-ller en varme-/nedkjolingsmodell:

• Hvis encheten din er en oppvarmingsmodell, kan den varme opp et rom.
• Hvis encheten din er en oppvarmings-/nedkjølingsmodell, kan den bade varme og opp og kjole ned et rom. Du ma fortelle systemet hvilken driftsmodus som skal brukes.

Nár du skal fortelle systemet hvilken romdriftsmodus som skal brukes:

Du kan... Plassering
Undersøk hvilken romdriftsmodus som brukes i øyeblikket.	Hjem-skjermen
Angi romdriftsmodus permanent. Hovedmeny
Begrense automatisk veksling ifølge en månedsplan.

Slik stiller du inn romdriftsmodus
For a begrense automatisk veksling ifolge en tidsplan

1	Gà til [4.1]: Romoppvarming/ -kjøling > Dm	###
2	Velg ett av følgende alternativeer: • Varming: Kun oppvarmingsmodus • Kjøling: Kun kjolemodus • Automatism: Driftsmodusen skifter automatisk mellom oppvarming og kjøling basert på utendørstemperatur. Begrenset per maned ifølge Driftsmodusplan [4.2].	###

Betingelser: Du setter romoperasjonsmodusen til Automatisk.

1 Gà til [4.2]: Romoppvarming/-kjøling > Driftsmodusplan.	###
2 Velg en mäned.	###
3 For haver mäned, velg et alternatively: • Reverserbar: Ikke begrenset • Kun oppvarming: Begrenset • Kun kjøling: Begrenset	###
4 Bekreft endringene.	###

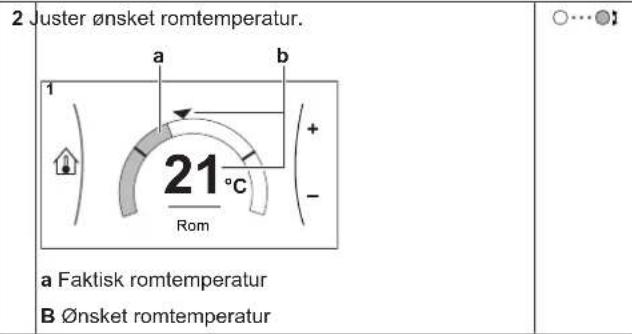

3.4.2 Endre onsket romtemperatur

Under romtemperaturkontroll kan du bruke romtemperaturesn settpunktskjerm for a lese av og justere onsket romtemperatur.

1 Gà til [1]: Rom.

Hvis tidsplan er pa etter at onsket romtemperatur er endret

• Temperaturen forbhir den samme sa lenge det ikke finnes en planlagt handling.
  Den onskede romtemperaturen gár tilbake til planlagt verdi nár en planlagt handling inntreffer.

Du kan unngá planlagte handleringer ved à slà av tidsplaner (midlertidig).

Slá av tidsplanen for romtemperatur

1 Gà til [1.1]: Rom > Tidsplan.	###
2 Velg Nei.	###

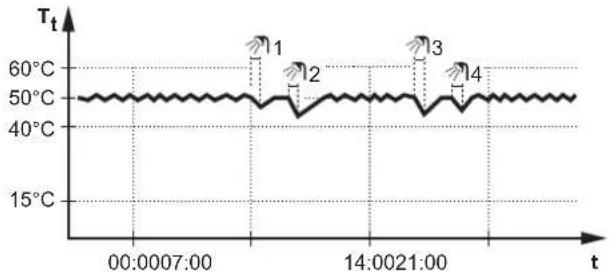

I gjenoppvarmingsmodus varmes husholdningsvarmtvannstanken opp kontinuereg til tanktemperaturen pa hjem-skjermen (eksempel: 50^) nar temperaturen synker under en viss verdi.

T Tanktemperalur for husholdningsvarmtvannet t Klokkeslett

INFORMASJON

Risiko for mangelfull kapasitet til romoppvarming med husholdningsvarmtvannstank uten tilleggsvarmer: Ved hyppig bruk av husholdningsvarmtvannstanken vil det inntreffe hyppige og lange avbrudd i romoppvarming/ kjoing nar du velger folgende:

Tank > Oppvarmingsmodus > Kun gjenoppv..

INFORMASJON

Nar VVHB-tanken er i gjenoppvarmingsmodus, er det betydelig risiko for kapasitetsmangel og komfortproblemer. Ved hypppig gjenoppvarmingsdrift blir funksjonen for romoppvarming/-kjøling avbrutt regelmessig.

3.5.2 Planlagt modus

I planlagt modus produserer
hushholdningsvarmtvannstanken varmtvann i henhold til en tidsplan.
Den Beste tiden for produksjon av varmtvann er om natten, fordi romoppvarmingsbehovet da er lavere.

Ekmempel:
T. Tanktemperalur for husholdningsvarmtvannet
t Klokkeslett

• Til a begynne med er VVHB-tanktemperaturen den samme som temperaturen pa husholdningsvannet somkommen inn i VVHb-tanken (eksempel: 15^
• Klokken 00:00 er VVHB-tanken programmert til à varme opp vannet til en forhändsinnstit verdi (eksempel: Komfort = 60°C).
• Om morgenen forbruker du varmtvann og VVHB-tanktemperaturen reduseres.
  Klokken 14:00 er VVHB-tanken programmert til a varme opp vannet til en forhandsinstilt verdi (eksempel: ko = 50^ ). Varmtvann er tilgengelig igjen.
• Om ettermiddagen og kvelden forbruker du varmtvann igjen, og VVHB-tanktemperaturen faller.
  Klokken 00:00ngoinggjentarsyklusenseg.

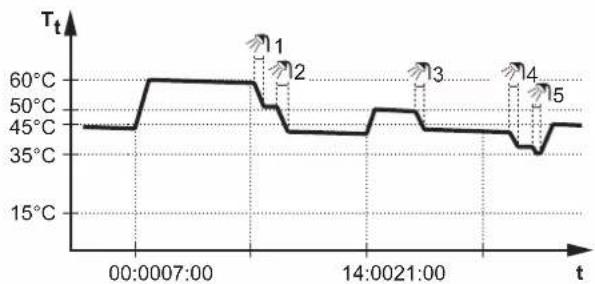

3.5.3 Planlagt modus + gjenoppvarningsmodus

I planlagt modus + gjenoppvarmingsmodus er kontrollen av husholdningsvarmtvann den samme som i planlagt modus. När temperaturen i husholdningsvarmtvannstanken imidlertid synker under en forhändsinnstilt verdi (= tanktemperatur for gjenoppvarming - hystereseverdi; eksempel: 35^ ), blir husholdningsvarmtvannstaken varmet opp til den när innstillingspunktet for gjenoppvarming (eksempel: 45^ ). Dette sikrer at en minimumsmengde av varmtvann er tilgjengelig til enhver tid.

Eksempel:
T. Temperatur for varmtvannstank for husholdningsbruk t Klokkeslett

3.5.4 Bruke husholdningsvarmtvann med kraftig drift

Om kraftig drift

Kraftig drift tillater at husholdningsvarmtvannet varmes opp av ekstravarmeren aller tilleggsvarmeren. Bruk denen modusen pa dager när forbruket av varmtvann er større enn vanlig.

Hvis Vises pa hjem-skjermen, er kraftig drift aktiv.

Nár kraftig drift er aktiv, er risikoen for problemer med romoppvarming/-kjøling og kapasitetsmangel/komfort betydelle. Ved hyppig bruk av husholdningsvarmtvann og lang romoppvarming/-kjøling vil avbrudd finne sted.

3.6 Avansert bruk

Mengden avlesbar og redigerbar informasjon i menystrukturen avhenger av brukertillatelsesnivæt ditt:

Bruker: Standard modus
Avansert bruker: Du kan lese av og redigere mer informasjon

Endre brukertillatsesnivaet

1 Gà til [B]: Brukerprofil.	###
2 Angi den aktuelle pinkoden for brukertillatsesnivåt.	-
• Se gjennom listen med tall og endre det valgte tallet.	○…###
• Flytt markåren fra venstre til høyre.	###
• Bekreft pinkoden og gà videre.	###

Pin-kode for bruker

Pin-koden for Bruker er 0000.

Pin-kode for avansert bruker

Pin-koden for Avansert bruker er 1234. Na vises ytterigere menypunktter for brukeren.

3.7 Tidsplan-skjerm: Eksempel

Dette eksempelet viser hvordan du stiller inn oppvarmingsmodus for hovedomradet.

INFORMASJON

Fremgangsmatene for programming av andre planlegginger lignende.

Slik programmerer du tidsplanen: oversikt

Slette innholdet i ukeplanen

1 Velg navnet på gjeldende tidsplan.		###
Brukervalgt 1
Man
Tir
Ons
Tor
Fre
Ler
Son
2 Velg Slett.		###
Slett Omdep Velg
3 Velg OK for à bekrefte.		###

Slette innholdet i en dagsplan

1 Velg davon du vil slette innholdet for. For eksempel Fredag
Brukervalgt 1
Man Tir Ons Tor Fre Ler Sen	C
2 Velg Slett.
Slett Radiger Kopier
3 Velg OK for â bekrefte.

Programmerte tidsplanen for Mandag

1 Velg Mandag.
Brukervalgt 1
Man
Tir
Onis
Tor
Fre
Ler
Sen
2 Velg Rediger.
Slett
Rediger
Kopier

Man 0 1224 6:00 20℃ 8:30 18℃ 17:30 21℃

4 Bekreft endringene. Resultat: Planen for mandag er definert. Verdien av den siste handlingen gjelder inntil den;neste programmerte handlingen. I dette eksemplet er mandag den feste dagen du programmerte. Derfor gjelder den siste programmerte handlingen til den Forste handlingen på;neste mandag.

Kopiere tidsplanen til de andere ukedagene

1 Velg Mandag.	Rm···
2 Velg Kopier.	Rm···
3 Velg Tirsdag.	Rm···
4 Velg Lim inn.	Rm···
Resultat: Brukervalgt 1 Man C Tir O Ons O Tor O Fre O Lar O San O

5 Gjenta denen handlingen for alle andre ukedager.

Brukervalgt 1
Man	C
Tir
Ons
Tor
Fre
Lar
Sen

Endre navnet pa tidsplanen

1 Velg navnet på gjeldende tidsplan.
Brukervalt 1
Man Tir Ons Tar Fre Lar San
2 Velg Omdøp.
Slett Omdop Valg
3 (valgfritt) Du kan slette det nàværende plannavnet ved'à bla gjennom tegnlisten inntil ← vises, og deretter trykke for'à fjerne det forrige tegnet. Gjenta for hvert teqn i plannavnet.	○…
4 Du kan navngi den gjeldende planen ved'à bla gjennom tegnlisten og bekrefte det valgte tegnet. Plannavnet kan ha optil 15 teqn.	○…
5 Bekreft det nye navnet.	○…

INFORMASJON

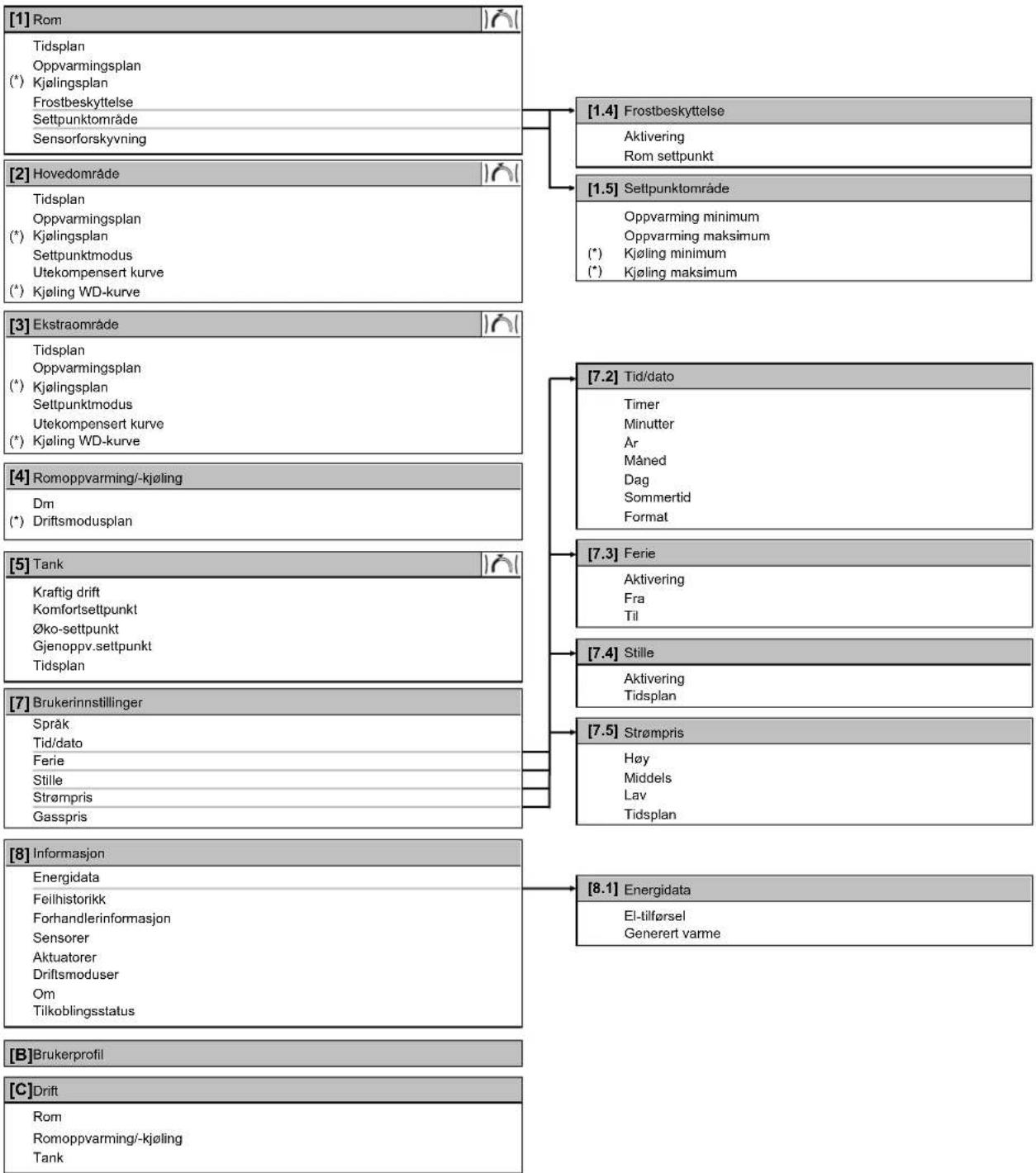

3.8 Menystruktur: oversikt over brukerinnstillinger

Settpunkt-skjerm

(*) Gjelder kun for vendbare modeller, modeller med kun oppvarming + konverteringessett

INFORMASJON

Avhengig av valgte instalatorinnstillinger og type enhet, vil innstillingene vare synlig/usynlige.

3.9 Installatorinnstillinger: tabellersom skal fylles ut av montoren

3.9.1 Veiviser for konfigurering

Innstilling Fyll ut...
System
	Innendørsenhettype(skrivebeskyttet)
	Type ekstravarmer [9.3.1]
	Hushholdningsvarmtvann [9.2.1]
	Nøddrift [9.5]
	Antall soner [4.4]
Ekstravarmer
	Spenning [9.3.2]
	Konfigurasjon [9.3.3]
	Kapasitet trinn 1 [9.3.4]
	Tilleggskapasitet trinn 2[9.3.5] (hvis tilgengelig)
Hovedområde
	Givertype [2.7]
	Kontroll [2.9]
	Settpunktmodus [2.4]
	Tidsplan [2.1]
Ekstraområde (bare,this \( \left\lbrack {4.4}\right\rbrack = 1 \) )
	Givertype [3.7]
	Kontroll (skrivebeskyttet) [3.9]
	Settpunktmodus [3.4]
	Tidsplan [3.1]
Tank
	Oppvarmingsmodus [5.6]
	Komfortsettpunkt [5.2]
	Øko-settpunkt [5.3]
	Gjenoppv.settpunkt [5.4]

3.9.2 Innstillinger-meny

Innstilling Fyll ut...
Hovedområde
	Termostattype [2.A]
Ekstraområde (hvis tilgengelig)
	Termostattype [3.A]
Informasjon
	Forhandlerinformasjon [8.3]

4 Energisparingssticks

Tips on romtemperatur

Sorg for at onsket romtemperatur ALDRI er for hoy (i oppvarmingsmodus) aller for lav (i kjolemodus), men ALLTID stemmer med dine faktiske behov. Hver spart grad kan redusere oppvarmings-/kjolekostadene med opptil 6%

• Du ma IKKE øke/senke ønsket romtemperatur med formal a oppna raskere romoppvarming/-kjoling. Rommet vil IKKE varmes opp/kjoles ned raskere.

Nar systemoppsettet inneholder trege varmestralelegemer (for eksempel ved oppvarming under gulvet), bcr du unnga store swingninger i onsket romtemperatur og IKKE la romtemperaturen falle for lav'tige for hoyt. Det vil ta mer tid og energia a varme opp/kjole ned rommet igjen.

• Bruk en ukentlig tidsplan for dine normale romoppvarnings- ell er romkjolingsbehov. Ved behov er det enkelt a avvike fra tidsplanen:

• I kortere perioder: Du kan overstyre den planlagte romtemperaturen inntil;neste handling i tidsplanen. Eksempel: Nár du har fest, ellr nár du skal ut et par timer.

• I lengre perioder: Du kan bruke feriemodus.

Tips om tanktemperatures for husholdningsvarmtvann

• Bruk en ukentlig tidsplan for dine normale behov for husholdningsvarmtvann (bare i planlagt modus).
  -Programmer for a varme opp VVHB-tanken til en forhandsinstilt verdi (Komfort = hoyere VVHB-tanktemperatur) om natten fordi behovet for romoppvarming er lavere.
• Hvis oppvarming av VVHB-tanken en gang om natten ikke er tilstrekkelig, på du programmere forå varme opp VVHB-tankenytterligere til en forhandsinnstilt verdi (Øko = lavere DHW-tanktemperatur) om.dkagen.
• Sorg for at onsket VVHB-tanktemperatur IKKE er for hoy. Eksempel: Etter installeringen senker du VVHB-tanktemperaturen daglig med 1^ og undersaker om du fortsett har nok varmtvann.
• Programmer for à slà PÁ pumpen for hushholdningsvarmtvann bare under perioder pá dagen nár Øyeblikkelig tilgang pa varmtvann er nødvendig. Eksempel: Om morgenen og kvelden.

5 Vedlikehold og service

5.1 Oversikt: vedlikehold og service

Installatoren ma utfore et arlig vedlikehold. Du kan finne kontakt/ helpdesk-nummeret viaBrukergrensesnittet.

Som sluttbruker ma du:

• Hold omradet rundt enheten rent.
• Holde brukergrensesnittet rent med en fuktet myk klut. IKKE bruke noen rengjoringsmidler.
• Kontroller regelmessig at vantrykket er over 1 bar.

Kjolemiddel

Dette Produktet ineholder fluoriserte drivhusgasser. Gassene ma IKKE luftes ut atmosphericen.

Type kjolemedium: R32

Verdien for global oppvarmingsevne (GWP): 675

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden pafylt kjolemedium i anlegget angis i bade vekt og CO_2 -ekvivalenter.

Formel for a beregne mengden I tonn CO2-ekvivalenter: GWP-verdien av kjolemediet × total mengde pafylt kjolemedium [I kg] / 1000

Ta kontakt med montoren hvis du vil ha mer informasjon.

ADVARSEL:ANTENNELIG MATERIALE

Kjolemediet i dette anlegget er svakt antennelig.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel apen flamme aller gassapparat aller elektrisk varmeapparat i drift).

ADVARSEL

• Deler fra kjolemiediesyklusen ma IKKE perforeres aller brennes.
• Bruk IKKE andre vaskemidler aller midler som fremskynder avisingen enn dem som anbefales av produsenten.
• Vær oppmerksom på at kjølemediet i systemet er uten lukt.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det lekker kjolemedium ut i rommet somkommen ikontakt med flammen fra en brenner, et varmeapparat aller en gasskomfyr, kan det fere til at det dannes skadelig gass.

Slá av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med forhandleren der du kjøpte encheten.

Enheten ma IKKE brukes for servicepersonell kan bekrefte at delen der kjolemedielekkasjen oppstod, er reparent.

5.2 Slik finner du Kontakt/helpdesk-nummeret

1 Gàtil [8.3]: Informasjon > Forhandlerinformasjon.

6 Feilsøking

Kontakt

Hvis systemet har noen av symptomene som er oppfort nedenfor, kan du prove a lose problemet selv. Kontakt installmenteren ved alle andre problemer. Du kan finne Kontakt/helpdesk-nummeret via brukergrensesnittet.

6.1 Vise hjelpeteksten ved eventuell feil

Hvis det inntreffer en feil, vil folgende blv vist i hjem-skjermen, avhengig av alvorsgraden:

:Feil
: Feilfunksjon

Du kan fä en kort og en lang beskrivelse av feilen pa følgende mæt:

1 Trykk pa venstre dreieskive for apne hovedmenyen og gtil Har feilfunksjon.

Resultat: En kort beskrivelse av feilen og feilkoden vises pa skjernen.

2 Trykk pa i feil-skjermen.

Korrigerende tiltak
Øk (reduser) ønsket
romtemperatur. Se "Endre
ønsket romtemperatur" [132].
Hvis problemet gjentar seg
daglig, gjør att av følgende:

• Øk (reduser) verdien for onsket romtemperatur. Se brukerhandboken.
• Juster tidsplanen for romtemperatur. Se "3.7 Tidsplan-skjerm: Eksempel" [134].

Den vaeravhengige kurven er satt feil.

Juster den vaeravhengige kurven. Se brukerhandboken.

6.3 Symptom: Vannet i kranen er for kaldt

Mulig arsak Du gikk tom for husholdningsvarmtvann pa grunn av uvanlig hoyt forbruk. Onsket VVHB-tanktemperatur er for lav.

Korrigerende tiltak
Hvis du trenger
husholdningsvarmtvann med en
gang, kan du aktivere
husholdningsvarmtvannstanken
Kraftig drift. Dette forbruker
imidlertid ekstra energia. Se
"Bruke husholdningsvarmtvann
med kraftig drift" [134].

Hvis problemene gjentar seg daglig, gjør att av følgende:

• Øk den forhandsinnstilte verdien for VVHB-tanktemperatur. Se brukerhandboken.
• Juster tidsplanen for VVHBTanktemperatur. Eksempel: Programmer for a varme oppVVHB-tanken til en forhandsdefinert verdi (ko-settpunkt = lavere tanktemperatur) om dagen. Se "3.7 Tidsplan-skjerm: Eksempel" [134].

6.4 Symptom: feil i varmepumpen

När varmepumpen ikke fungerer, kan ekstravarmeren og/eller tilleggsvarmeren brukes som et ekstra varmeapparat og entem automatisk eller ikke-automatisk ta over varmebelastningen.

• Nár automatisk nódssitujasj er satt til Automatisk og det oppstár en feil i varmepumpen:

• For EHVH/X: Ekstravarmeren vil automatisk ta overproduksjonen av husholdningsvarmtvann

• For EHBH/X: Ekstravarmeren vil automatisk ta over oppvarmingen, og tilleggsvarmeren i den tilleggstanken vil automatisk ta overproduksjonen av husholdningsvarmtvann.

Nar automatiskn odssituasjon er satt til Manuelt og det oppstaren feil i varmepumpen, vil driften for hushholdningsvarmtvann ogromoppvarming stoppe, og de ma settes i gang igjen manuelt viabrukergrensesnittet. For a gjenoppta driften manuelt garr du tilhovedmeny-skjermen Har feilfunksjon. Her berbrukergrensesnittet deg om a bekrefte hvorvidt ekstravarmeren og/eller tilleggsvarmeren kan overta varmebelastningen aller icke.

Nar varmepumpen svikter, vises aller prukergrensesnittet.

Nár ekstravarmeren og tilleggsvarmeren overtar varmebelastningen, er strømforbruket betydelig høyere.

6.5 Symptom: Systemet lager surklelyder etter igangsetting

Mulig Årsak	Korrigerende tiltak
Det er luft i systemet.	Utfør luftrensing av systemet.(a)
Forskjellige funksjonsceil.	Kontroller om øller øres på startskjermen tilBrukergrensesnittet. Se "6.1 Vise hjelpeteksten ved eventuellfeit" [139] hijis du vil ha merinformasjon om feilfunksjonen.

Vi anbefaler luftrensing med enhetens luftrensefunksjon (skal utfores av installmenten). Hvis du utforer luftrensing av varmestralelegemer aller oppamslere, ta hensyn til folgende:

ADVARSEL

Luftrensing av varmestralelegem erer oppsmlere. FOr du foretar luftrensing fra varmestralelegem erer

oppsmlere ma du sjekke om eller vises pa startskjernen til brukergrensesnittet.

• Hvis ikke kan du utføre luftrensing umiddelbart.
  Hvis ja, sorg for at rommet der du vil utflore luftrensing har tilstrekkelig ventilasjon. Begrunnelle: Kjolemiddel kan lekke inn i vannkretsen, og deretter inn i rommet nar du foretar luftrensing fra varmestralelegemer aller opposamlere.

7 Kassering

MERKNAD

Systemet ma IKKE demonteres pa egen hand. Systemet ma demonteres og kjolemiddelet, oljen og eventuelle andre deler MA t as hand om i overensstemmelse med aktuell lovgivning. Anleggene MA handteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning.

8 Ordliste

VVHB = Husholdningsvarmtvann

Varmtvann beregnet pa bruk i husholdninger, uansett bygninstype.
