MODE D'EMPLOI EJ700L RYOBI
Si l'opération génère des poussières, portez également un masque anti-poussières. - Attendez que la lame se soit arrêtée avant de poser l'outil. Une lame en mouvement pourrait s'accrocher au contact d'une surface et entraîner une perte de contrôle et de graves blessures. - Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant cacher des fils électriques ou lorsque le travail requis est susceptible de placer le cordon d'alimentation sur la trajectoire de l'outil. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique. - S'il devient nécessaire de remplacer le câble d'alimentation, confiez ce travail au fabricant ou à un de ses représentants pour éviter tout danger.

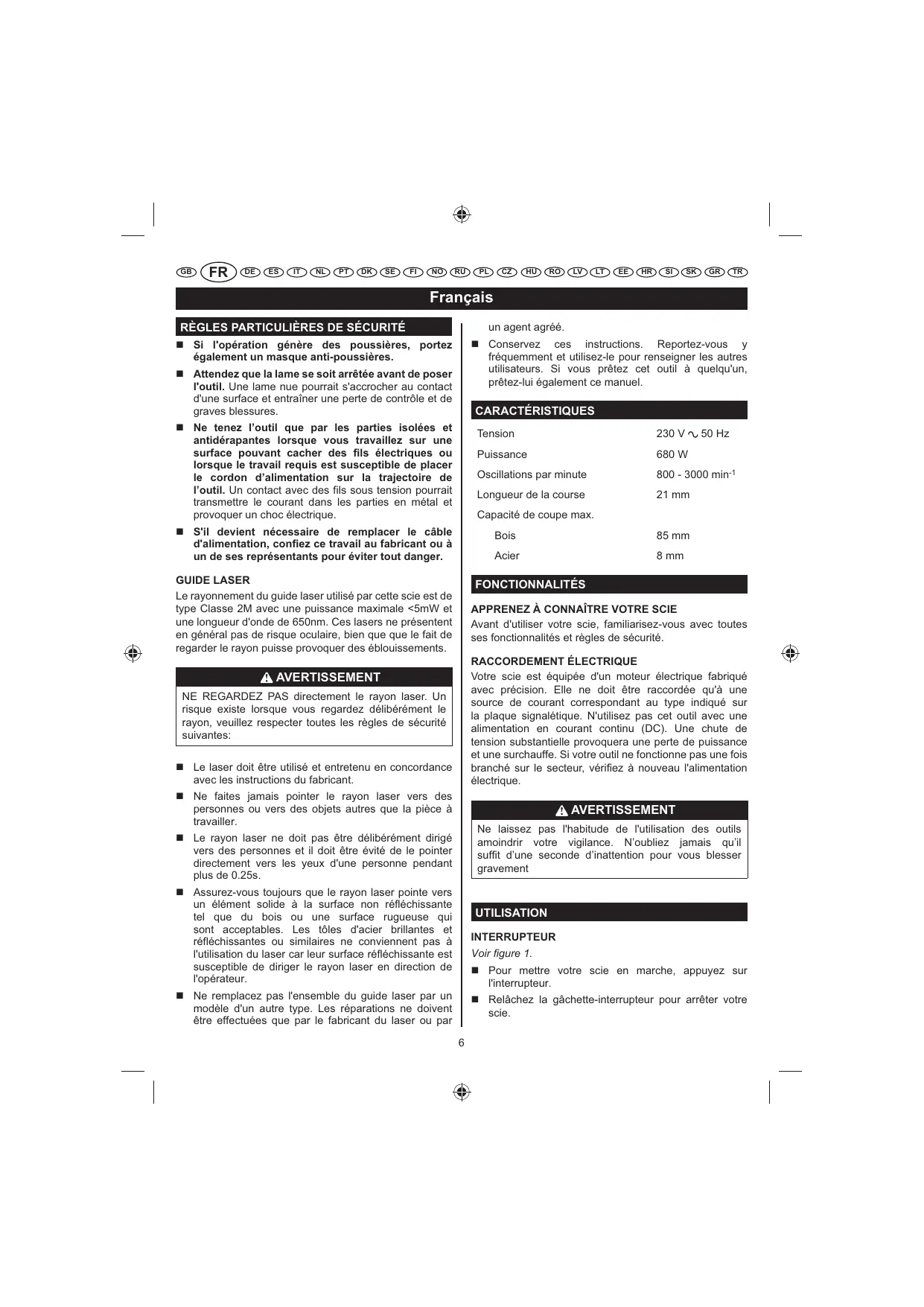

Guide laser
Le rayonnement du guide laser utilisé par cette scie est de type Classe 2M avec une puissance maximale < 5 mW et une longueur d'onde de 650 nm. Ces lasers ne représentent en général pas de risque oculaire, bien que le fait de regarder le rayon puisse provoquer des éblouissements.
Avertissement
NE REGARDEZ PAS directement le rayon laser. Un risque existe lorsque vous regardez délibérément le rayon. Veuillez respecter toutes les règles de sécurité suivantes :
Le laser doit être utilisé et entretenu en concordance avec les instructions du fabricant. Ne faites jamais pointer le rayon laser vers des personnes ou vers des objets autres que la pièce à travailler. Le rayon laser ne doit pas être délibérément dirigé vers des personnes et il doit être évité de le pointer directement vers les yeux d'une personne pendant plus de 0,25 s. Assurez-vous toujours que le rayon laser pointe vers un élément solide à la surface non réfléchissante tel que du bois ou une surface rugueuse qui sont acceptables. Les tôles d'acier brillantes et réfléchissantes ou similaires ne conviennent pas à l'utilisation du laser car leur surface réfléchissante est susceptible de diriger le rayon laser en direction de l'opérateur. Ne remplacez pas l'ensemble du guide laser par un modèle d'un autre type. Les réparations ne doivent être effectuées que par le fabricant du laser ou par
unagentagree.
- Conservez ces instructions. Reportez-vous-y fréquemment et utilisez-les pour renseigner les autres utilisateurs. Si vous prêtez cet outil à quelqu'un, prêtez-lui également ce manuel.
CARACTÉRISTIQUES
| Tension | 230 V ~ 50 Hz |
| Puissance | 680 W |
| Oscillations par minute | 800 - 3000 min-1 |
| Longueur de la course | 21 mm |
| Capacité de coupe max. | |
| Bois | 85 mm |
| Acier | 8 mm |
Apprenez à connaître votre scie
Avant d'utiliser votre scie, familiarisez-vous avec toutes ses fonctionnalités et règles de sécurité.
Raccordement électrique
Votre scie est équipée d'un moteur électrique fabriqué avec précision. Elle ne doit être raccordée qu'à une source de courant correspondant au type indiqué sur la plaque signalétique. N'utilisez pas cet outil avec une alimentation en courant continu (DC). Une chute de tension substantielle provoquera une perte de puissance et une surchauffe. Si votre outil ne fonctionne pas une fois branché sur le secteur, vérifiez à nouveau l'alimentation électrique.
Averagement
Ne laissez pas l'habitude de l'utilisation des outils amoindrir votre vigilance. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement.
Interrupteur
Voir figure 1.
Pour mettre votre scie en marche, appuyez sur l'interrupteur. Relâchez la gâchette-interrupteur pour arrêter votre scie.
Voir figure 1.
Votre scie est équipée d'un dispositif de verrouillage, utile lorsque vous devez effectuer des coupes continues pendant une grande période de temps. Pour verrouiller, enf , poussez et maintenez le bouton de verrouillage situé sur le côté de la poignée, puis relâchez la gâchette. Relâchez le bouton de verrouillage et votre scie continuera de fonctionner.
Pour désactiver le verrouillage, enfon puis relâchez-la.
Si vous avez actionné le verrouillage de la gâchette en cours de fonctionnement et que votre scie vient à être déconnectée du secteur, déverrouillez immédiatement la gâchette.
Avertissement
AVERTISSEMENT Avant de brancher votre scie sur le secteur, vérifiez toujours qu'elle n'est pas en position verrouillée (enfoncer puis relâcher la gâchette-interrupteur). Le non-respect de cette consigne peut entraîner une mise en marche accidentelle de votre scie et provoquer de graves blessures. Ne verrouillez pas la gâchette lorsque vous effectuez un travail au cours duquel vous pourriez avoir à arrêter soudainement la scie.
Voir figure 3.
Pour votre protection, une protection transparente est fournie avec la scie. Son but est de protéger vos yeux des particules de bois. se fixe en la plaçant sur la semelle en face de la zone de coupe de la lame et en l'emboîtant dans les encoches latérales de la semelle de la scie. Pour la démonter, tirez simplement sur la languette de la protection transparente. Assurez-vous que la scie est débranchée avant montage et démontage.
NOTE : ne peut être utilisée que pour les coupes droites.
Mise en place des lames
Voir figures 3 et 4.
Débranchez l'appareil.
Averagement
Si la scie n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.
- Retournez l'outil.
Tirez simplement sur la languette de la protection transparente. Tournez le levier de déverrouillage rapide dans le sens inverse des aiguilles d'une montre et maintenez-le. Insérez la lame de scie dans le sillon de la roulette guide, en vous assurant que le dos de la lame de scie est bien en place dans le sillon.
NOTE : Seules les lames à attache en T peuvent être utilisées.
Poussez la lame de scie dans le support de lame le plus loin possible. Relâchez le levier de démontage rapide. Mettez en place la protection transparente.
Avertissement
Pour éviter toute possibilité de blessure, portez toujours un masque de sécurité ou des lunettes de sécurité équipées de volets latéraux. Éloignez vos mains et vos doigts du carter moteur et du support de lame et ne tentez pas d'accéder sous le matériel coupé lorsque la lame est en action.
Avertissement
AVERTISSEMENT Afin d'éviter de graves blessures, n'utilisez pas la scie sans que sa protection ne soit bien en place.
Voir figure 9.
Votre scie est équipée d'un variateur de vitesse conçu pour permettre à l'opérateur de contrôler et de régler la vitesse et la limite de puissance. L peuvent être augmentées ou diminuées en tournant le variateur de vitesse dans la direction des flèches.
NOTE : Tenez la scie en position de fonctionnement normal et tournez le variateur de vitesse dans le sens inverse des aiguilles d'une montre pour augmenter l . Tournez dans le sens des aiguilles d'une montre pour diminuer la vitesse et la puissance.
Si vous souhaitez verrouiller l'interrupteur à une vitesse donnée, enfoncez la gâchette-interrupteur, poussez et maintenez le bouton de verrouillage, puis relâchez la gâchette. Ensuite, réglez le sélecteur de contrôle de la vitesse jusqu'à atteindre la vitesse désirée.
Évitez de faire fonctionner votre scie à basse vitesse pendant de longues périodes. Un fonctionnement prolongé à basse vitesse peut entraîner une surchauffe de la scie. Dans ce cas, faites tourner votre scie à vide à la vitesse maximale pendant quelques minutes pour la refroidir.
Maximum pour la refroidir.
Les recommandations suivantes peuvent être utilisées pour déterminer la vitesse adaptée à diverses applications :
- Une vitesse LOW est idéale lorsqu'un minimum de vitesse et de puissance est requis, par exemple pour démarrer une coupe. Une vitesse MEDIUM convient à la coupe des métaux durs, des plastiques et des stratifiés. Une vitesse HIGH procure les meilleurs résultats lorsqu'un maximum de puissance est requis, par exemple pour la coupe du bois. Les métaux tendres tels que l'aluminium, le cuivre et le laiton requièrent également une vitesse élevée.
Voir figure 2.
Une caractéristique pratique de votre scie est le logement de rangement pour lames. Ce compartiment est situé à l'arrière de la buse d'aspiration de la poussière. Il est pratique pour ranger des lames de rechange lorsqu'elles ne sont pas utilisées.
Pour ouvrir : tirez la trappe vers le bas à l'aide de votre pouce ou d'un autre doigt. Mettez les lames dans leur espace de rangement. Pour refermer : poussez la trappe vers le haut à l'aide de votre pouce ou d'un autre doigt.
Average
N'insérez pas de lame de scie dans les fentes d'aération. Elle pourrait en effet entrer en contact avec des composants internes sous tension et provoquer un choc électrique pouvant entraîner des blessures corporelles graves.
Avertissement
Votre scie ne doit jamais être branchée sur le secteur lorsque vous montez des pièces, effectuez des réglages, mettez en place ou retirez des lames ou lorsque vous ne l'utilisez pas. Débranchez cette scie pour éviter tout risque de démarrage involontaire pouvant causer des blessures corporelles graves.
Voir figure 5.
Posez l'avant de la semelle de la scie sur le matériel et alignez le bord coupant de la lame avec le trait repère du matériel. Assurez-vous que le câble d'alimentation ne se trouve pas sur le chemin de la lame de scie ou du trait de coupe. Mettez votre scie en marche et faites-la avancer.
sur le matériel. Appliquez une pression vers le bas pour garder la scie stable, et uniquement la pression vers l'avant nécessaire à la coupe.
Averagement
Ne forcez pas votre scie. Forcer votre scie peut entraîner une surchauffe du moteur et un bris de la lame.
Voir figure 5.
La lame de la scie coupe en effectuant un mouvement pendulaire. Cette fonction est réglable et permet une coupe plus rapide et plus efficace. Grâce au mouvement pendulaire, la lame coupe le matériau lorsqu'elle remonte et ne l'accroche pas lorsqu'elle redescend.
- Les réglages les plus élevés (H) doivent être utilisés pour les coupes rapides dans les matériaux tendres.
- Les réglages bas (L) doivent être utilisés lorsque vous coupez des matériaux plus résistants.
Voir figure 5.
Une coupe droite peut être effectuée en fixant une pièce de bois ou une règle sur la pièce à couper, contre laquelle vous pourrez guider la scie. Effectuez la coupe dans un seul sens, ne tournez pas à moitié pour terminer la coupe par le côté opposé.
Voir figure 6.
Les coupes courbes peuvent être effectuées à l'aide d'une scie sauteuse en guidant la direction de la coupe à l'aide d'une pression exercée sur la poignée.
Avertissement
Une pression latérale excessive sur la lame peut entraîner un bris de la lame ou endommager le matériel en train d'être coupé.
Voir figure 7.
L'angle de biseau peut être réglé de 0° à 45° vers la droite ou vers la gauche. Des repères d'angle allant de 0° à 45° par incréments de 22.5° se trouvent sur une échelle graduée à gauche et à droite de la semelle.
L'utilisation d'un rapporteur est recommandée lorsque vous devez effectuer des coupes précises.
Réglage de l'angle
Voir figures 3 et 7.
Retirez l . Débloquez le levier de blocage de l'inclinaison jusqu'à ce que la semelle puisse être déplacée. Faites légèrement glisser la semelle vers l'arrière afin de la libérer du taquet du carter du moteur. Alignez le repère de l'angle désiré avec le bord du carter moteur. Une fois l'angle désiré atteint, faites glisser la semelle vers l'avant jusqu'à ce que la languette du carter moteur soit alignée avec l'encoche correspondante à l'arrière de la semelle. Remettez le levier de blocage de l'inclinaison en place afin que la semelle reste dans cette position. Mettez en place l .
NOTE : L ne peut être utilisée que pour les coupes droites.
Pour faire une coupe plongeante
Voir figure 8.
Avertissement
Pour éviter toute perte de contrôle, bris de lame, ou endommagement du matériel à couper, soyez toujours extrêmement attentif lorsque vous effectuez des coupes plongeantes. Nous déconseillons les coupes plongeantes avec les matériaux autres que le bois.
- Marquez la ligne de coupe de façon claire sur le matériel. Réglez l'angle de coupe à
- Inclinez votre scie vers l'avant afin qu'elle repose sur le bord avant de sa semelle et que la lame n'entre pas en contact avec le matériel lorsque vous mettez la scie en marche. Assurez-vous que la lame se trouve à l'intérieur de la surface à couper.
- Mettez la scie en marche à haute vitesse, puis enfoncez doucement la lame dans le matériau jusqu'à ce qu'elle coupe toute l'épaisseur du bois.
- Continuez à abaisser la lame à travers la pièce à usiner jusqu'à ce que la semelle soit à plat contre celle-ci, puis déplacez la scie vers l'avant pour terminer la découpe intérieure. Utilisez exclusivement une lame n'ayant que 3 dents par centimètre (7 dents par pouce) pour effectuer ce genre de coupe.
Coupe du métal
De nombreux types de métaux peuvent être coupés avec votre scie. Prenez garde de ne pas tordre ou vriller les lames. Ne forcez surtout pas la scie.
Si la lame cliquette ou vibre de manière excessive, utilisez une lame à la denture plus fine ou une vitesse plus rapide. Si la lame chauffe de manière excessive, utilisez une vitesse plus lente. Si les dents de la lame bourrent ou se replissent lorsque vous coupez des métaux tendres, tels que l'aluminium, utilisez une lame à la denture moins fine ou une vitesse plus lente. Nous recommandons d'utiliser de l'huile pour la coupe des métaux afin de refroidir les lames, d'augmenter les performances de coupe et de prolonger la durée de vie des lames. Immobilisez fermement le travail et coupez près du point de serrage pour éliminer toute vibration du matériel en train d'être coupé.
Lorsque vous coupez des tuyaux, des tubes, ou des cornières métalliques, bloquez si possible votre travail dans un étau et coupez près de l'étau. Pour couper des tôles fines, serrez-les entre deux plaques de bois ou de contreplaqué, et sciez-les ensemble afin d'éviter que le matériel ne vibre ou ne se déchire. Cela permettra d'obtenir une coupe propre et nette du matériel. Appliquez votre gabarit ou tracez votre repère de coupe sur le dessus de ce "sandwich".
Important !
Lorsque vous coupez du métal, gardez la partie exposée de la semelle propre et libre de copeaux métalliques en l'essuyant fréquemment avec un chiffon huilé. Soyez extrêmement vigilant lorsque vous jetez un chiffon plein d'huile après avoir terminé un travail pour éviter tout risque d'incendie.
Coupe sans poussière
Voir figure 10.
Un dispositif d'aspiration de la poussière est fourni afin de permettre une coupe sans poussière. Cet accessoire se fixe à la semelle de la scie.
L'air peut aussi circuler autour de la lame et évacuer les copeaux et la sciure en dehors de la ligne de coupe.
Installation :
Débranchez votre scie. Fixez la buse d'aspiration à l'arrière de la semelle. Vous devez entendre un "clic" indiquant qu'elle est correctement fixée. Connectez l'orifice d'évacuation à un système d'aspiration de poussière.
Retrait
Débranchez votre scie. Tirez sur la buse d'aspiration pour la détacher.
Pour adapter un système d'aspiration des poussières (non compris)
Débranchez l'outil. Raccordez l'embout du système de collecte des poussières à la sortie d'extraction des poussières.
Guide de coupe parallèle
Voir figure 11.
Un guide latéral est disponible afin que vous puissiez utiliser votre scie pour effectuer des coupes transversales et longitudinales.
Installation :
Débranchez votre scie. Insérez le bras du guide longitudinal dans les deux fentes de la semelle de votre scie. Ajustez le guide latéral à la largeur désirée puis verrouillez-le en place à l'aide de la vis du guide.
Avertissement
N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L'utilisation de toute autre pièce détachée représente un danger et peut endommager l'appareil.
Guide laser
Voir figure 12.
Appuyez sur l'interrupteur du guide laser pour projeter un rayon laser rouge sur la surface de travail en avant de la scie. Utilisez le laser pour guider la scie le long du trait de coupe.
Voyants lumineux
Voir figure 12.
Une LED d'éclairage est incorporée au tournevis. Cette caractéristique est pratique pour travailler dans des zones exiguës ou fermées où une lumière additionnelle est requise. Chaque fois que la gâchette-interrupteur est enfoncée, la LED d'éclairage s'illumine.
Témoin de mise sous tension
Votre meuleuse d'angle est équipée d'un témoin de mise sous tension qui s'allume lorsque l'outil est branché. Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur l'interrupteur.
Consignes d'ordre général
Tous les autres éléments représentent une part importante de l'isolation de classe II et ne doivent être réparés que par un technicien qualifié.
Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par différents types de solvants du commerce. Utilisez des chiffons propres pour retirer la saleté, les poussières, l'huile, la graisse, etc.
Average
Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc., entrer en contact avec les parties en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
Il a été remarqué que les outils électriques sont sujets à une usure accélérée et à des pannes prématurées lorsqu'ils sont utilisés aux de revêtement, des plaques de plâtre ou du plâtre.
Les copeaux et limailles générés par ces matériaux sont hautement abrasifs pour les éléments de l'outil tels que les roulements, charbons, commutateurs, etc. Par conséquent, l'utilisation prolongée de cet outil panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée. Au cours de toute utilisation sur ces matériaux, il est extrêmement important de nettoyer l'outil fréquemment à l'aide d'une soufflette.
Lubrification
Tous les roulements de cette machine sont suffisamment lubrifiés avec de l'huile de haute qualité pour toute la durée de vie de la machine sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.
Attention
Eloignez les rallonges de la zone de coupe et faites cheminer le câble d'alimentation de façon qu'il ne se fasse pas coincer par des planches, outils, etc., au cours de la coupe.
Avertissement
Vérifiez les rallonges avant chaque utilisation, et remplacez-les immédiatement en cas de dommage. N'utilisez jamais un outil ou un câble d'alimentation endommagé, car si vous veniez à entrer en contact avec la partie abîmée, vous pourriez subir une décharge électrique entraînant de graves blessures.
Des rallonges pouvant être utilisées avec votre scie sont disponibles auprès de votre service après-vente le plus proche.
Average
Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières.
Protection de l'environnement
Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l'environnement, l'appareil, les accessoires et les emballages doivent être triés.
Symbole
Alerte de Sécurité
V Volts
Hz Hertz
Courant alternatif
W Watts
Vitesse a vide
min-1
Nombre de tours ou de mouvements par minute
Capacité maxi dans le bois
Conformité CE
Double isolation
Portez une protection auditive
Portez une protection oculaire.
Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.
Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.
Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.
Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.
En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires divers, ou mal entretenu, l'émission de vibrations peut être différente ut être augmenté de façon significative tout au long de la période de travail.
Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans travailler ndant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintenance de l'outil et de ses accessoires, maintien des mains au chaud, organisation du travail.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : 2006/42/CE, 2006/95/CE, 2004/108/CE, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-11, EN 62233. Niveau de bruit [K=3 dB(A)] : Lp=89,8 dB(A) Lw=100,8 dB(A). Niveau de vibration : Coupe dans le bois [K=1,8 m/s²] ah=8,0 m/s², Coupe dans de la tôle métallique [K=1,5 m/s²] ah=12,2 m/s².
