MODE D'EMPLOI Revolution Pro Controller 3 Nacon

Recycling This product should not be disposed of in normal household rubbish. Please take it to a nominated collection point. Recycling is important and will help to protect our environment from reduced landfill waste. EU and Turkey only. I Important Safeguards & Precautions 1/ This controller is for indoor use only. Never expose to direct sunlight or wet weather conditions. 2/ Do not expose the controller to splashing, dripping, rain or moisture. Do not immerse in liquid. 3/ Do not expose to dust, high humidity, high temperatures or mechanical shock. 4/ Do not use if the equipment is damaged. 5/ For external cleaning, use a soft, clean, damp cloth only. Use of detergents may damage the finish and leak inside. 6/ Never carry the product by its cable. 7/ This device is not designed to be used by anyone (including children) with impaired physical, sensory or mental capacity, or by anyone without appropriate experience or knowledge unless they have received prior guidance or instructions related to the use of this device from someone who is responsible for their safety. Do not leave the REVOLUTION Unlimited Pro Controller unattended, keep this device out of the reach of children. I Ergonomics Holding your hand in the same position for a long period of time can lead to aching and pain. If this occurs repeatedly please consult your doctor. As a preventive measure, we recommend that you take a 15-minute break every hour. I Technical Helpline Information Email: support@nacongaming.com Website: www.nacongaming.comFR / Merci d’avoir acheté la manette REVOLUTION Unlimited Pro Controller de NACON Ce produit a été conçu pour améliorer votre expérience vidéoludique. Veuillez conserver ce manuel d’utilisation en lieu sûr afin de pouvoir vous y reporter en cas de besoin. I Garantie Ce produit portant la marque de commerce NACON est garanti par le fabricant pendant une période de 2 ans à compter de la date d’achat. Au cours de cette période, en cas de vice de matériau ou de fabrication, ledit produit sera remplacé gratuitement par le même modèle ou un article similaire, et ce, à notre seule et entière discrétion. Pour toute réclamation ou demande relative à la garantie, veuillez conserver votre preuve d’achat en lieu sûr pendant toute la durée de la garantie. Sans ce document, nous ne serons pas en mesure de traiter votre demande. Pour tout achat à distance (vente par correspondance et par Internet), veuillez conserver l’emballage d’origine. Cette garantie ne couvre pas les défauts survenant à la suite de dommages accidentels, d’un usage abusif ou d’une usure normale. Cette garantie ne couvre pas la perte des éléments amovibles (dongle / câble / capuchons de joystick / manches de joystick / poids / étui de rangement). Ces dispositions ne modifient en rien vos droits statutaires. Pour accéder à la déclaration de conformité, veuillez vous rendre sur : www.nacongaming.com/support/ I Contenu 1 x manette REVOLUTION Unlimited Pro Controller 1 x câble de branchement de 3 m 1 x manuel d’utilisation 2 x poids de 10 g 2 x poids de 14 g 2 x poids de 16 g 1 x récepteur USB Bluetooth

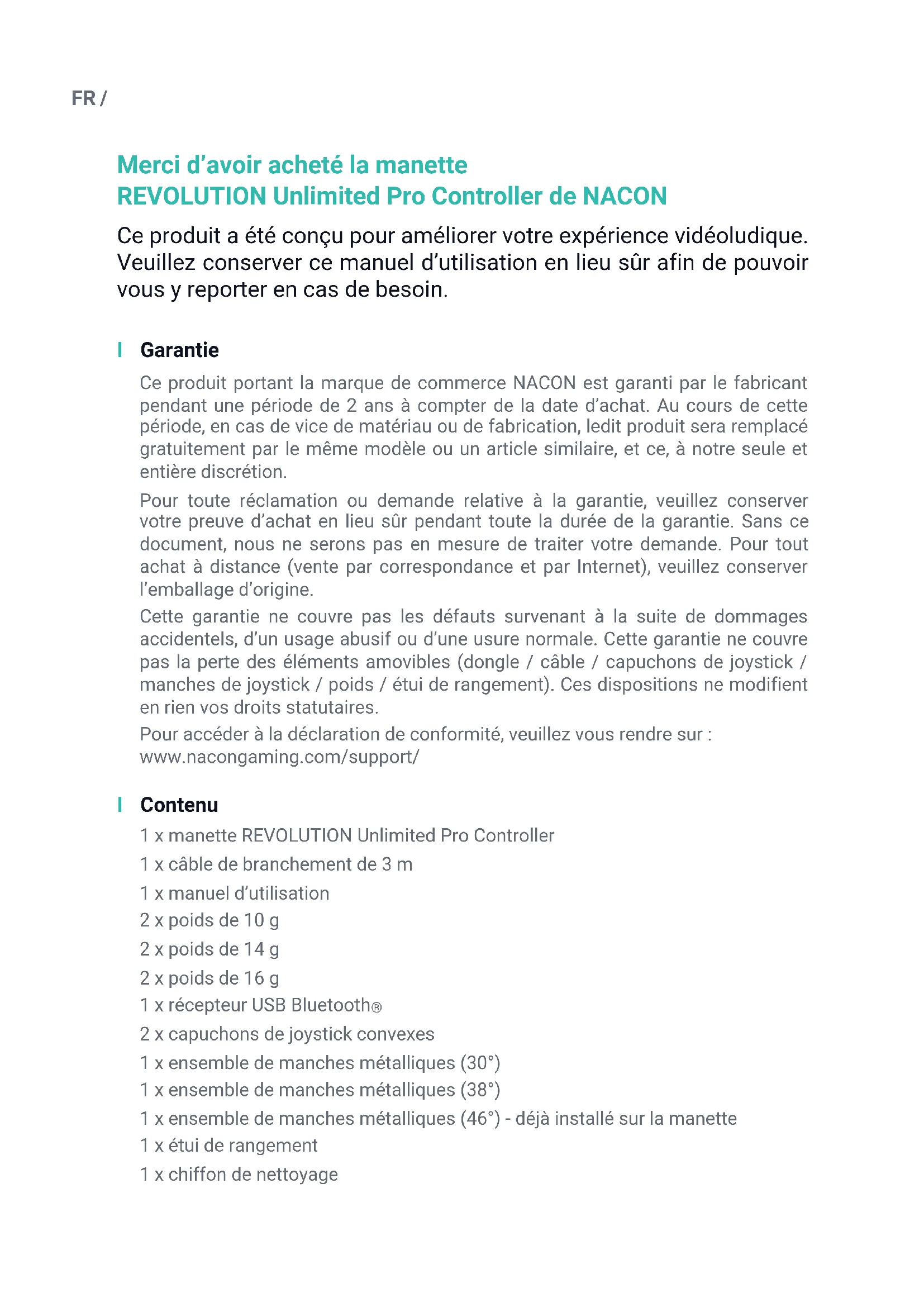

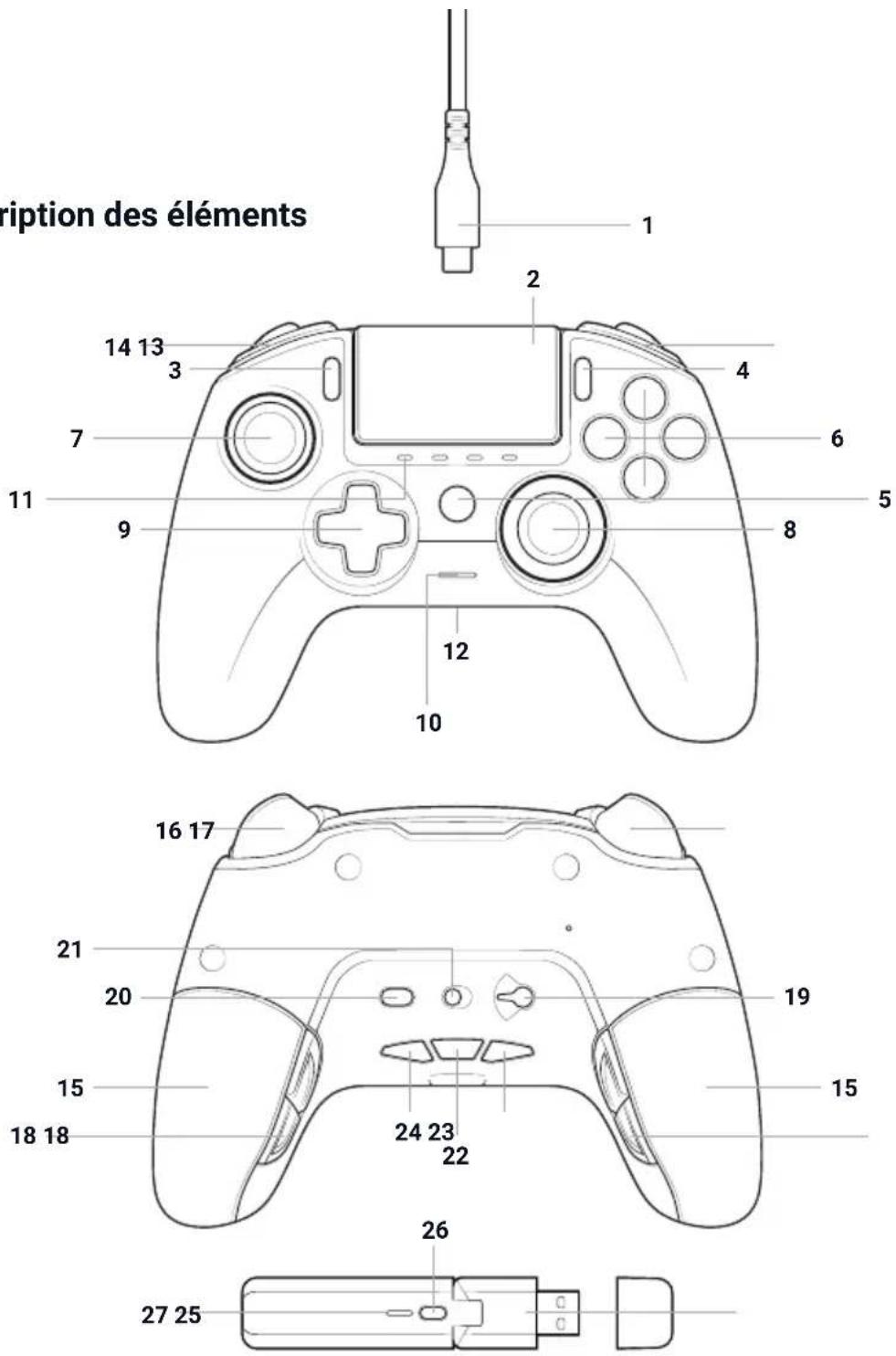

2 x capuchons de joystick convexes 1 x ensemble de manches métalliques (30°) 1 x ensemble de manches métalliques (38°) 1 x ensemble de manches métalliques (46°) - déjà installé sur la manette 1 x étui de rangement 1 x chiffon de nettoyageFR / I Description des éléments

1/ Câble tressé de 3 m avec connecteur USB-A vers USB-C 2/ Pavé tactile 3/ Touche SHARE 4/ Touche OPTIONS 5/ Touche PS 6/ Touches d’action 7/ Joystick gauche concave avec touche L3, amplitude de 46 8/ Joystick droit convexe avec touche R3, amplitude de 46° 9/ Touches directionnelles 10/ LED indicateur de statut du joueur 11/ 4x LED de profil / Voyant du niveau de la batterie, du mode Muet et du microphone 12/ Sortie casque (3,5 mm) 13/ Touche R1 14/ Touche L1 15/ 2x compartiments pour les poids 16/ Gâchette analogique R2 17/ Gâchette analogique L2 18/ Boutons raccourcis arrière S1/S2/S3/S4 19/ Sélection du mode :

20/ Bouton de sélection du profil 21/ Mode Communication

22/ Bouton de désactivation du microphone / Niveau de batterie (maintenir) 23/ Volume - 24/ Volume + 25/ Récepteur sans fil USB Plug & Play 26/ Bouton de synchronisation 27/ LED de synchronisationFR / I Caractéristiques La manette REVOLUTION Unlimited Pro controller permet de jouer en mode filaire et en mode sans fil (voir la section 1). Cette manette propose 3 modes : Mode 1 = mode PS4™ Normal (voir la section 2). Mode 2 = mode PS4™ Advanced (voir la section 3). Mode 3 = mode PC Advanced (voir la section 4). Batterie rechargeable Li-polymère 1300 mAh intégrée I Gestion du poids Pour modifier le poids de la manette, vous devez :

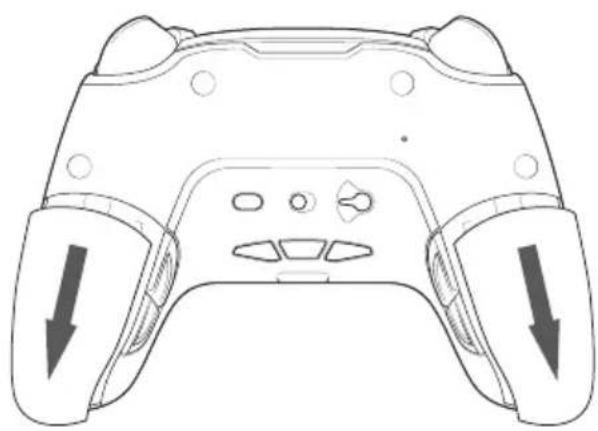

Ouvrir les compartiments des poids en faisant doucement glisser leurs couvercles vers le bas.

2. Insérer les poids souhaités.

Fermer les compartiments des poids en faisant doucement glisser leurs couvercles vers le haut. *Mode PC Advanced non testé ni approuvé par Sony Interactive Entertainment Europe.FR / 1/ Comment utiliser la manette REVOLUTION Unlimited Pro Controller Vous avez le choix d’utiliser la manette en mode filaire (à l’aide du câble fourni) ou en mode sans fil (via le récepteur USB Bluetooth

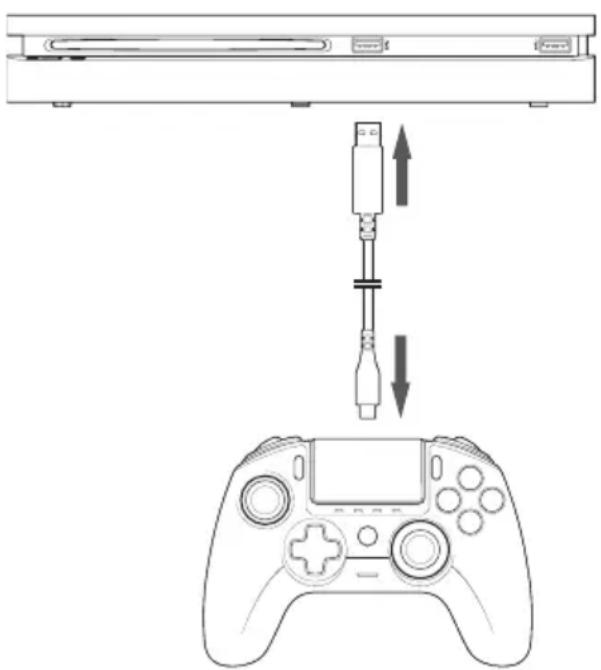

Remarque : ne PAS toucher les joysticks ni les gâchettes lorsque vous connectez/branchez votre manette au système PS4™ a. Communication filaire Vérifiez que le commutateur du mode de communication (situé au dos de la manette) est basculé sur le mode filaire (le mode filaire est à gauche, et le mode sans fil, à droite) :

Branchez le câble sur le connecteur se trouvant en haut de la manette et vérifiez qu’il est solidement fixé. - Branchez le connecteur du câble sur un port USB libre de votre système PS4™, en veillant à ne pas toucher les joysticks et les gâchettes. - Appuyez sur la touche PS. La LED d’indicateur d’état du joueur s’allume. Veuillez noter que cet indicateur peut réagir aux actions se déroulant dans le jeu (si cette fonction est prise en charge par le logiciel). - Vous êtes maintenant prêt à jouer. - La manette se met hors tension dès qu’elle débranchée du câble ou du système PS4™. Remarque : en mode filaire, la manette utilise exclusivement le câble USB pour communiquer avec le système PS4™FR / REMARQUES : - Le commutateur de sélection de mode au dos permet de configurer le mode actif de la manette : mode PS4™ Normal (position 1) ou mode PS4™ Advanced (position 2). - Le mode PC Advanced (position 3) permet de basculer la manette en mode X-Input pour une utilisation avec un PC*. b. Communication sans fil Vérifiez que le mode de communication sans fil est sélectionné, puis suivez les instructions ci-dessous : - Branchez le récepteur Bluetooth ® USB sur un port USB libre de votre système PS4™. - La LED du récepteur clignote pour vous indiquer qu’il cherche à détecter une manette. - Appuyez sur la touche PS de votre manette. La LED d’indicateur d’état du joueur s’allume. Veuillez noter que cet indicateur peut réagir aux actions se déroulant dans le jeu (si cette fonction est prise en charge par le logiciel). - La LED du récepteur s’arrête de clignoter lorsque la connexion à la manette est établie. La LED du récepteur et la LED d’indicateur de statut du joueur seront alors toutes les deux de la même couleur. - Vous êtes maintenant prêt à jouer. I Mode Multijoueur Lorsque vous jouez à l'aide de 2 manettes sans l, des interférences peuvent en entraver le bon fonctionnement. Si vous rencontrez des problèmes pendant votre séance de jeu, nous vous recommandons de respecter les consignes suivantes : - Veillez à être assis à au moins 60 cm de l'autre joueur. - Veillez à ne pas être trop loin de votre récepteur Bluetooth ® USB. - Nous vous recommandons de ne pas vous éloigner de plus de 5 m de votre système PS4™. - Veillez à ce que l'antenne de chaque récepteur Bluetooth ® USB soit orientée dans une direction différente (voir l'illustration ci-dessous). Remarque : dans de rares situations, le signal peut créer un conflit avec d'autres appareils sans fil, notamment des routeurs Wi-Fi, des répéteurs Wi-Fi ou d'autres produits Bluetooth®.FR / REMARQUES : - Si la manette ne se connecte pas au récepteur Bluetooth® USB, vous devrez peut- être appairer la manette au récepteur. Voici la marche à suivre

• vérifiez que votre manette est éteinte ou éteignez la.

• appuyez simultanément sur les touches Share et PS de la manette, puis maintenez-les enfoncées jusqu’à ce que la LED d’indicateur de statut du joueur commence à clignoter.

• appuyez sur le bouton SYNC du récepteur Bluetooth ® USB (la LED de synchro commence alors à clignoter). - Si vous connectez une deuxième manette via un port USB libre, connectez d’abord la première manette et son récepteur Bluetooth ® USB, puis la deuxième manette et son récepteur. - Pour mettre votre manette hors tension, appuyez sur la touche PS et maintenez-la enfoncée pendant 6 secondes jusqu’à ce que la manette s’éteigne. - Lorsque vous passez du mode sans fil au mode filaire, le message suivant s’affiche à l’écran : « Manette déconnectée ». Appuyez sur la touche PS pour la reconnecter. - En cas de latence ou de désactivation de la manette pendant le jeu, réglez vos récepteurs USB de la manière suivante : - Le commutateur de sélection de mode au dos permet de configurer le mode actif de la manette : mode PS4™ Normal (position 1) ou mode PS4™ Advanced (position 2). - Le mode PC Advanced (position 3) permet de basculer la manette en mode X-Input pour une utilisation avec un PC*. c. Comment charger votre manette Votre manette rechargera sa batterie interne :

Quand la manette sera utilisée en mode filaire avec le système PS4™.

Quand la manette sera utilisée en mode sans fil et branchée sur le système PS4™ à l’aide du câble. Si vous utilisez cette méthode, la batterie interne se rechargera moins vite parce qu’elle sera continuellement sollicitée pour alimenter la manette. 3/ Quand la manette sera branchée sur le système PS4™ à l’aide du câble et utilisée en mode filaire ou sans fil, mais avec la manette hors tension. *Mode PC Advanced non testé ni approuvé par Sony Interactive Entertainment Europe.FR / Pour vérifier le niveau de la batterie, quel que soit le mode, appuyez simplement sur le bouton de désactivation du micro (vous le trouverez au dos de la manette) et maintenez-le enfoncé pendant plus de 1 seconde. Les LED de profil s’allumeront alors de la manière décrite ci-dessus. Vous pouvez maintenant relâcher le bouton de désactivation du micro. Les LED de profil afficheront le niveau de la batterie de la manière suivante : - 75 % < Niveau de batterie ≤ 100% : les 4 LED de profil sont allumées - 50 % < Niveau de batterie ≤ 75% : 3 LED de profil sont allumées (1

LED) - 25 % < Niveau de batterie ≤ 50% : 2 LED de profil sont allumées (1

LED) - 10 % < Niveau de batterie ≤ 25% : 1 LED de profil est allumée (1

LED) - Niveau de batterie ≤ 10% : la LED de profil clignote de manière permanente Pour optimiser l’autonomie de la batterie, veuillez mettre la manette hors tension après utilisation. Pour cela, appuyez sur la touche PS jusqu’à ce que la LED du joueur s’éteigne. Pour activer la manette, appuyez sur la touche PS. Pour protéger l’intégrité de la batterie, nous vous recommandons de toujours recharger la manette lorsque la LED est ROUGE ou clignote en ROUGE. Remarque : vérifiez que les ports USB de votre système PS4™ sont toujours activés, même lorsque le système est en veille. Vous pourrez ainsi recharger la manette. d. Comment utiliser les commandes du casque situées sur votre manette ? Au dos de votre manette se trouvent 3 boutons qui seront activés lorsque vous brancherez un casque sur la manette. - Volume + : augmente le volume sonore de votre casque - MUET : appuyez sur ce bouton pour désactiver le microphone. Les LED de profil s’allumeront en rouge pour indiquer que le mode MUET est activé. Appuyez de nouveau sur le bouton MUET pour le désactiver (et réactiver ainsi le micro). - Volume - : diminue le volume sonore de votre casque e. Comment changer les capuchons de joystick ? Vous avez la possibilité de changer le capuchon de votre joystick pour le remplacer par un modèle de forme concave ou convexe. Toujours retirer et remettre les capuchons de joystick avec délicatesse pour éviter de les endommager. Pour changer le capuchon du joystick : - Tirez doucement le capuchon du joystick vers le haut pour le retirer. - Choisissez le capuchon du joystick que vous souhaitez utiliser.

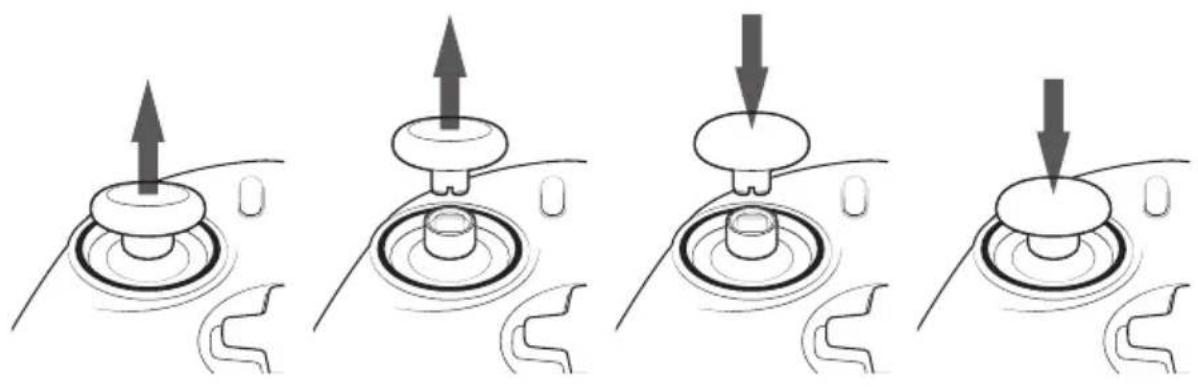

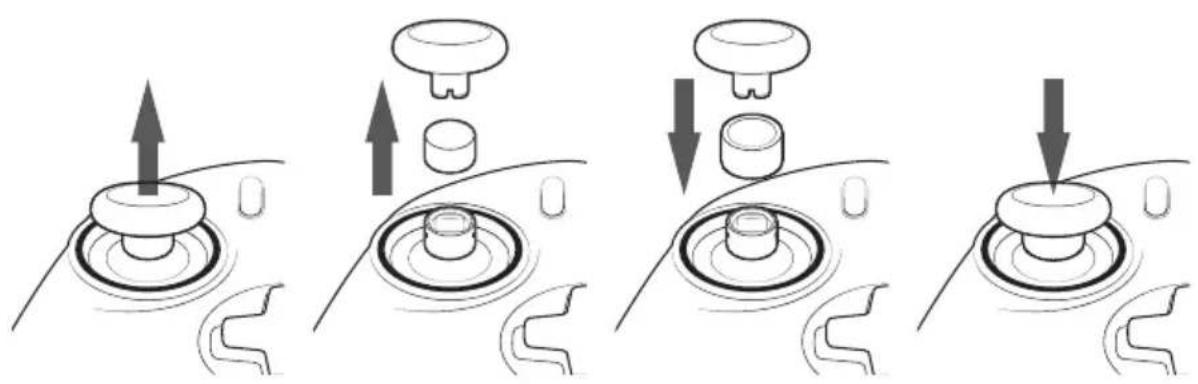

Examinez le dessous du capuchon et positionnez-le de manière à ce qu’il coïncide avec la forme au sommet du manche. Appuyez doucement sur le capuchon jusqu’à ce que vous entendiez un clic.FR / Vous pouvez désormais utiliser votre manette avec le nouveau capuchon de joystick. f. Comment changer le manche de joystick ? Changer le manche de joystick gauche ou droit vous permet d’obtenir une réactivité supérieure ou plus précise dans certains jeux. Pour changer le manche de joystick : - Tirez doucement le capuchon du joystick vers le haut pour le retirer. - Tirez le manche du joystick vers le haut pour le retirer. - Munissez-vous du manche de joystick souhaité, puis positionnez-le correctement. - Examinez le dessous du capuchon et positionnez-le de manière à ce qu’il coïncide avec la forme au sommet du manche. Appuyez doucement sur le capuchon jusqu’à ce que vous entendiez un clic.FR / 2/ Mode 1 : Mode PS4™ Normal Pour sélectionner le mode PS4™ Normal, positionnez le commutateur Mode sur la position 1. I Une fois ce mode activé, la manette prend en charge les fonctions suivantes : - Capteur de mouvements - Pavé tactile - Double vibrations - Sortie casque 3,5 mm - Touches PS, SHARE et OPTIONS - Touches L1 et R1 - Gâchettes analogiques L2 et R2 - Joystick gauche avec touche L3 - Joystick droit avec touche R3 - Touches directionnelles (8 directions) - Touches d’action - Boutons de raccourcis I Boutons de raccourcis Vous pouvez assigner la fonction de n’importe quelle touche (hormis les touches PS, SHARE, OPTIONS et le pavé tactile) aux boutons de raccourcis. Voici la marche à suivre : - Appuyez sur le bouton Profil et maintenez-le enfoncé pendant 3 secondes. Le halo bleu autour du joystick droit se mettra alors à pulser. - Appuyez sur le bouton de raccourcis auquel vous souhaitez affecter une commande. La LED correspondante s’allumera. LED1 pour S1 / LED2 pour S2 / LED3 pour S3 / LED4 pour S4. - Appuyez ensuite sur la touche que vous voulez assigner au bouton de raccourcis.La LED clignotera 3 fois pour indiquer que l’opération a réussi. - Appuyez sur le bouton Profil et maintenez-le enfoncé pendant 3 secondes pour confirmer, puis quitter la fonction de remapping. REMARQUE : la manette REVOLUTION Unlimited Pro Controller n’est pas équipée de haut-parleur intégré ni de barre lumineuse.FR /

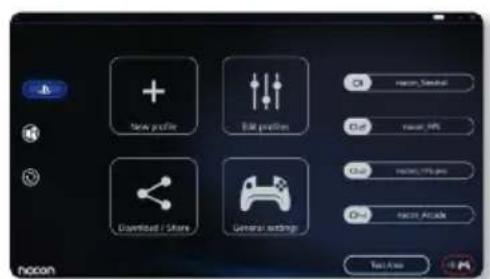

Mode 2 : Mode PS4™ Advanced (via l’application PC/Mac) Pour sélectionner le mode PS4™ Advanced, positionnez le commutateur Mode sur la position 2. En plus de prendre en charge les fonctions du mode PS4™ Normal, ce mode vous permet de personnaliser vos paramètres. Pour cela, il vous suffira de télécharger et d’installer l’application PC / Mac compatible avec les systèmes d’exploitation Windows®7/8/10, macOS X 10.11 (El Capitan), macOS 10.12 (Sierra), macOS

10.13 (High Sierra) et macOS 10.14 (Mojave). Vous pouvez télécharger cette

application via le lien suivant : www.nacongaming.com Une fois l’application téléchargée et exécutée, veuillez l’installer en suivant les instructions qui s’affichent à l’écran (vous devez vous inscrire pour télécharger le logiciel). I Après avoir installé l’appli PC / Mac, vous pourrez : - Régler les paramètres des joysticks gauche et droit - Inverser l’axe Y des joysticks - Sélectionner 4 ou 8 sens d’orientation pour les touches directionnelles - Changer les fonctions assignées à toutes les touches (hormis les touches PS, SHARE, OPTIONS et pavé tactile) - Assigner des touches aux 4 boutons de raccourcis - Créer et charger jusqu’à 4 profils personnalisés sur votre manette, puis bascu- ler entre eux pendant que vous jouez - Régler les zones mortes des gâchettes L2 et R2 - Ajuster indépendamment l’intensité des vibrations des poignées gauche et droite - Régler le rétroéclairage autour du joystick droitFR /

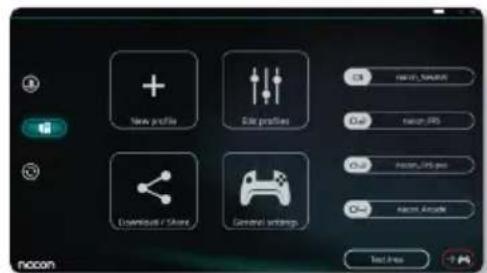

(via l’application PC/Mac) Pour sélectionner le mode PC Advanced, positionnez le commutateur Mode sur la position 3. Ce mode vous permet de jouer aux jeux PC. Pour cela, il vous suffira de télécharger et d’installer l’application PC / Mac compatible avec les systèmes d’exploitation Windows®7/8/10, macOS X 10.11 (El Capitan), macOS 10.12 (Sierra), macOS

10.13 (High Sierra) et macOS 10.14 (Mojave). Vous pouvez télécharger cette

application via le lien suivant : www.nacongaming.com Une fois l’application téléchargée et exécutée, veuillez l’installer en suivant les instructions qui s’affichent à l’écran (vous devez vous inscrire pour télécharger le logiciel). I Après avoir installé l’appli PC / Mac, vous pourrez : - Régler les paramètres des joysticks gauche et droit - Inverser l’axe Y des joysticks - Changer les fonctions assignées à toutes les touches (hormis les touches PS, SHARE, OPTIONS et pavé tactile) - Assigner des touches/boutons aux 4 boutons de raccourcis - Sélectionner 4 ou 8 sens d’orientation pour les touches directionnelles - Créer et charger jusqu’à 4 profils personnalisés sur votre manette, puis basculer entre eux pendant que vous jouez - Régler les zones mortes des gâchettes L2 et R2

Ajuster indépendamment l’intensité des vibrations des poignées gauche et droite - Régler le rétroéclairage autour du joystick droit *Mode PC Advanced non testé ni approuvé par Sony Interactive Entertainment Europe.FR / 5/ Application PC / Mac

Vous aurez besoin de l’application PC / Mac pour accéder à toutes les fonctions du mode Advanced

L’écran principal de l’application vous permet de basculer entre diffé- rents paramètres.

a. Retour au menu principal b. Indicateur du niveau de batterie c. Minimiser ou fermer l’application

a. Mode PS4™ Advanced : modifiez les profils pour le mode PS4™ Advanced b. Mode PC : modifiez les profils pour le mode PC c. Mises à jour firmware, logiciel et dongle : avertit de la disponibilité d’une mise à jour du firmware ou du logiciel

a. Nouveau profil : créez un nouveau profil et sélectionnez son emplacement dans la manette b. Modifier profils : modifiez les configurations de votre manette

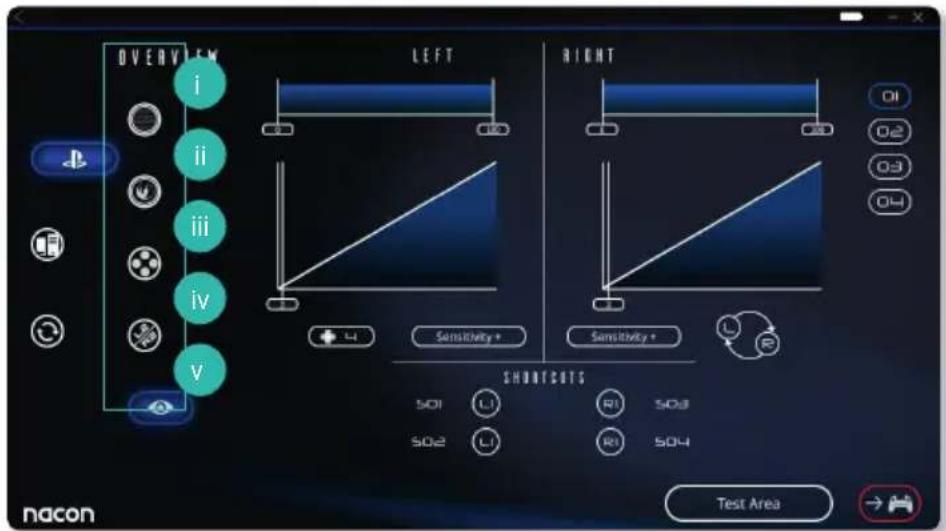

i. Joystick gauche : modifiez la courbe de réponse et la zone morte du joystick

gauche, avec la possibilité d’inverser l’axe Y

ii. Joystick droit : modifiez la courbe de réponse et la zone morte du joystick

droit, avec la possibilité d’inverser l’axe Y

iii. Mapping : définissez le bouton de mapping de votre manette et sélectionnez

4 ou 8 sens d’orientation pour les touches directionnelles

iv. Gâchettes : configurez la réactivité des gâchettes L2 et R2

v. Vue globale : affichez une vue globale du profil sélectionné

c. Télécharger / Partager : téléchargez des profils NACON ou accédez au site Internet de la communauté d. Réglages généraux : modifiez le niveau de vibrations et l’effet lumineux du joystick droit

4. Profils de la manette

a. Profils : indique le nom du profil enregistré dans la manette pour le mode en cours. Vous pouvez les modifier directement ou télécharger un autre profil se trouvant sur votre ordinateur b. Zone de test : affiche un écran pour tester les paramètres du profil sélectionné sur la manette c. Activer profils : transmettez à la manette les profils chargés

vFR / I REMARQUE : La manette est fournie avec 4 profils personnalisés préchargés pour adapter les commandes à différents types de jeux :

1. Neutre (configuration des joysticks semblable à celle du mode Normal, L1/R1

et L2/R2 assignés aux boutons se trouvant au dos)

2. FPS (joystick droit plus réactif)

3. FPS Pro (joystick droit hautement réactif)

4. Arcade (réactivé du joystick immédiate)FR /
