Caractéristiques techniques	Détails
Type de produit	Table de mixage
Nombre de canaux	6 canaux
Entrées	Entrées XLR, jack 6,35 mm, RCA
Sorties	Sorties XLR, jack 6,35 mm
Alimentation	Alimentation secteur
Dimensions	Dimensions compactes pour une utilisation facile
Poids	Poids léger pour un transport facile
Utilisation	Idéale pour les événements en direct, les studios d'enregistrement et les installations fixes
Maintenance	Nettoyage régulier des connexions et des surfaces, vérification des câbles
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales	Compatible avec divers équipements audio, garantie constructeur disponible

FOIRE AUX QUESTIONS - Zone 622 LD Systems

Comment connecter ma LD Systems Zone 622 à des sources audio?

Pour connecter des sources audio, utilisez les entrées RCA, XLR ou jack 6,35 mm situées à l'arrière de la table de mixage. Assurez-vous que les câbles sont correctement branchés et que les sources audio sont allumées.

Pourquoi le son est-il faible ou inexistant?

Vérifiez le niveau de volume de chaque canal et assurez-vous qu'ils ne sont pas en position minimale ou coupés. Assurez-vous également que le master volume est réglé correctement et que les sources audio sont actives.

Comment régler l'égaliseur sur la LD Systems Zone 622?

Utilisez les contrôles d'égalisation situés sur chaque canal pour ajuster les fréquences basses, moyennes et aigües selon vos préférences. Testez différents réglages tout en écoutant la sortie audio.

Que faire si la table de mixage ne s'allume pas?

Vérifiez si le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service client pour une assistance supplémentaire.

Comment résoudre des problèmes de bruit de fond ou de parasites?

Assurez-vous que tous les câbles sont bien connectés et en bon état. Évitez de faire passer les câbles audio à proximité de sources d'interférences électromagnétiques, comme des transformateurs ou des appareils électroniques.

Est-il possible d'utiliser la LD Systems Zone 622 avec un ordinateur?

Oui, vous pouvez utiliser un câble jack 3,5 mm vers RCA pour connecter la sortie audio de votre ordinateur aux entrées RCA de la table de mixage. Assurez-vous de régler le volume de l'ordinateur et de la table de mixage pour un son optimal.

Comment effectuer une mise à jour du firmware de la LD Systems Zone 622?

Visitez le site web de LD Systems pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre table de mixage.

Comment configurer les effets audio sur la LD Systems Zone 622?

Utilisez les contrôles d'effets intégrés pour ajuster le niveau et le type d'effet souhaité pour chaque canal. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque effet disponible.

MODE D'EMPLOI Zone 622 LD Systems

Vous avez fait le bon choix!

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme.

Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.

Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

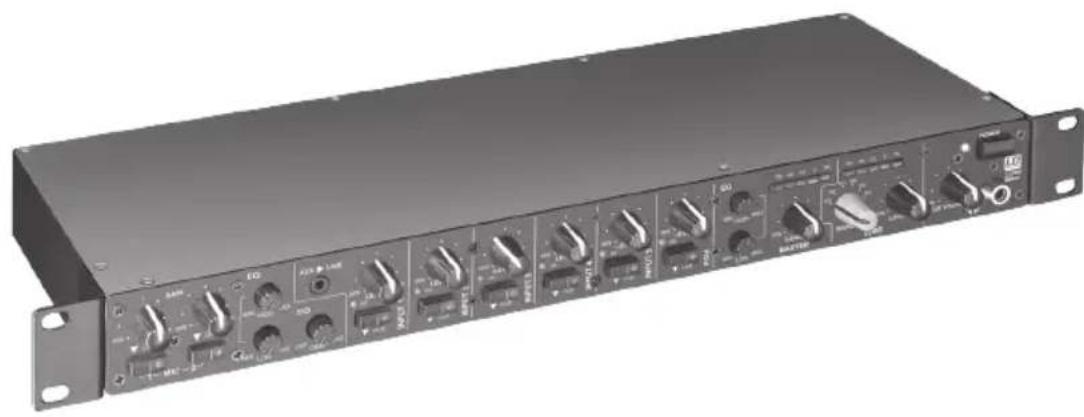

Le ZONE 622 est un mixeur 2 zones compact (1 U de rack), offrant 6 entrées ligne et 2 entrées micro, assignables à une sortie Master stéréo et à une sortie Master mono. Il offre toutes les fonctionnalités essentielles, une entrée pour un système d'annonces d'urgence/évacuation incendie avec réglage de volume et un port pour commander son allumage/extinction à distance. Le ZONE 622 convient à la sonorisation par zones séparées pour les restaurants, les clubs, les hôtels, les centres de fitness, et les présentations.

2 ZONES

LDZONE622

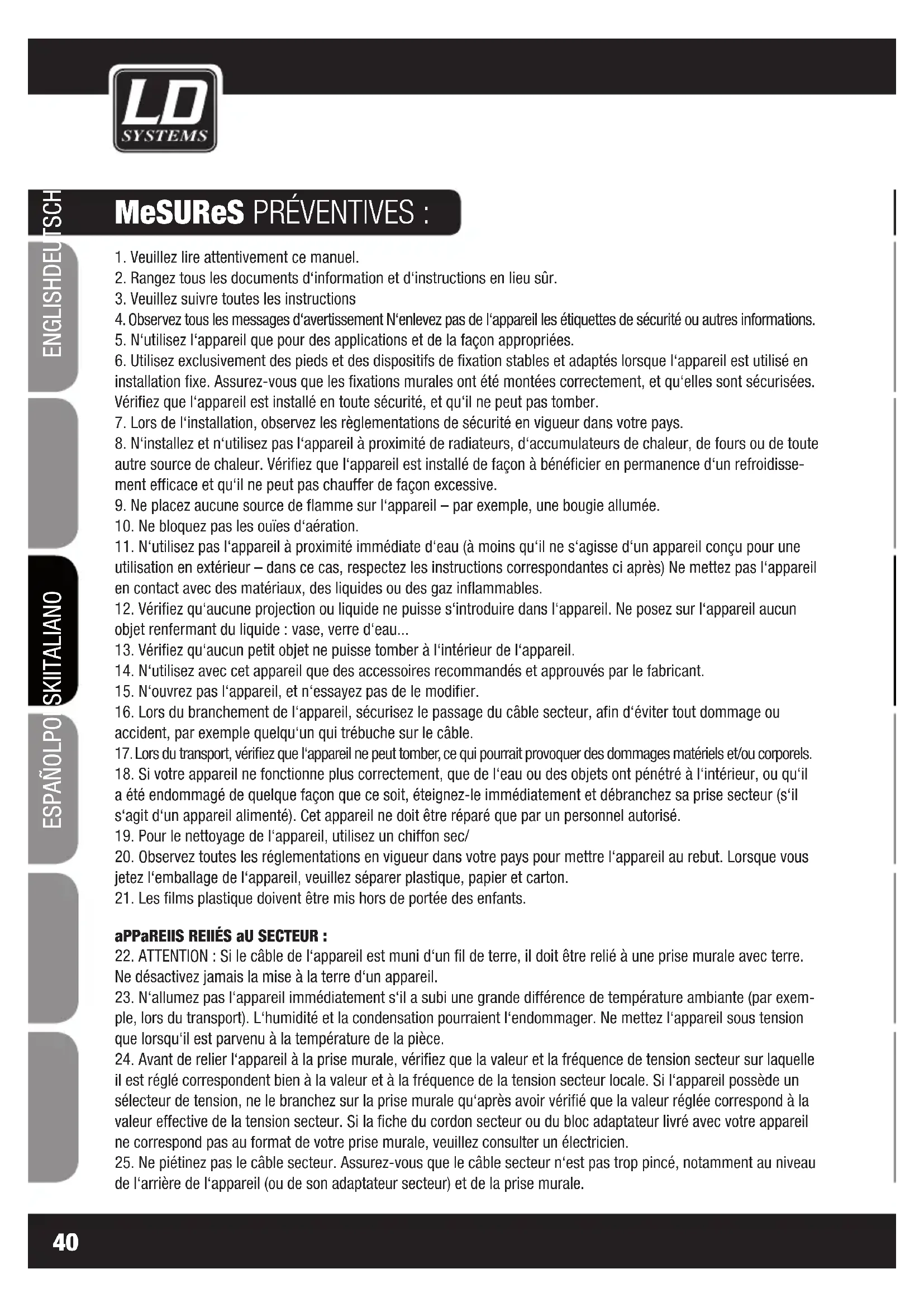

Mesures preventives:

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d’advertisement N’enlevez pas de l’appareil les étiquettes de sécurité ou autres informations
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les réglementations de sécurité en vigueur dans votre pays.
8. N’installe et n’utilise pas l’appareil à proximité de radiateurs, d’accumulateurs de chaleur, de jour ou de toute autre source de chaleur. Vérifie que l’appareil est installé de façon à bénéficier en permanence d’un refroidissement efficace et qu’il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
20. Observez toutes les règlementations en vigueur dans votre pays pour permettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastiques doivent être mis hors de portée des enfants.

Appareiis REIIES au secteur:

1. ATTENTION: Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambience (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.

Sécurité:

1. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
2. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
3. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
4. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. ATTENTION, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
5. Débranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Attention :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplacable par l'utilisateur. Ne confiez sa réparation qu'à un personnel technique qualifié.

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation et signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores élèves sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.

Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

PRECISION: En cas d'installation en rack, attention à ne pas générer la circulation de l'air de refroidissement au-dessus et en dessous de l'appareil.

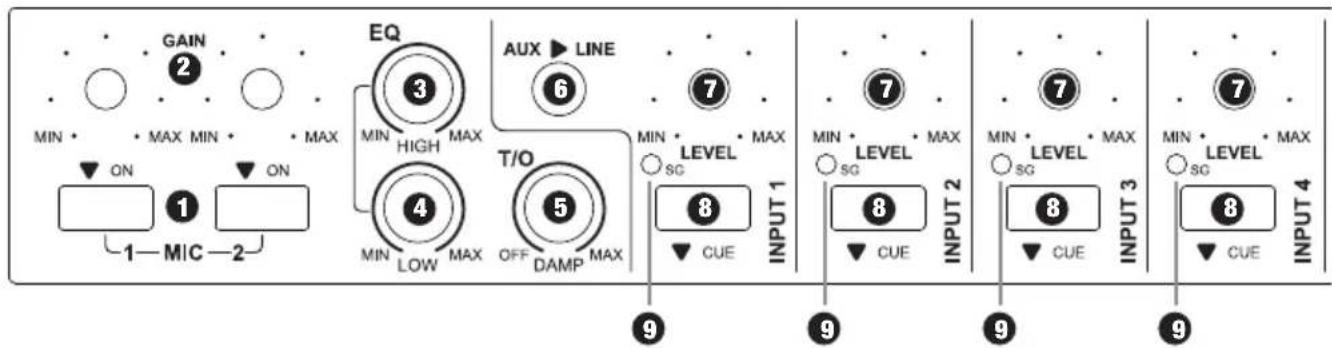

MIC1/2ON

Sélecteur On/Off pour les entrées micro 1 et 2, avec LED rouge intégrée. L'entrée micro est activée lorsque la touche est enfoncée - dans ce cas, la LED s'allume.

GAIN MIC 1/2

Potentiomètre de réglage de gain des entrées micro 1 et 2.

Eq HIGH MIC 1/2

Correcteur d'aigus pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

Eq LOW MIC 1/2

Correcteur de graves pour les entrées micro 1 et 2. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

5 T/o DAMP

Fonction Talkover pour les entrées Micro 1 et 2. Tournez le potentiomètre DAMP à fond à gauche désactive la fonction Talkover. Plus le potentiomètre DAMP est tourné vers la droite, plus les signaux arrivant sur les entrées INPUT 1 à 5 et FOH sont atténués par le signal envoyé par le micro. L'intensité de cette atténuation se règle par l'intermédiaire du potentiomètre T/O LEVEL, situé sur le panneau arrière (sensibilité avec laquelle la fonction Talkover

La fonction Talkover n'est pas disponible pour la sortie ZONE si vous avez besoin d'une des sources de signal INPUT 1 - 5 via le selecteur SOURCE.

Entrée ligne stéréo sur mini-jack 3,5 mm, avec coupure. Introduire un jack 3,5 mm dans cette entrée coupe les entrées RCA/cinch du canal d'entrée INPUT 1 sur le panneau arrière.

7 Level INPUT 1 - 5 & FOH

Potentiomètres de volume des canaux INPUT 1 - 5 et FOH.

CUE INPUT 1-5 & FOH

Touche Cue avec LED intégrée pour les canaux INPUT 1 - 5. Le signal correspondant à l'entrée sélectionnée en Cue (touche enfoncée, LED allumée) est envoyé sur la sortie casque, en face avant de l'appareil. Le signal est prélevé avant son passage dans le potentiomètre de volume du canal d'entrée correspondant (LEVEL INPUT 1 - 5 et FOH) ; il est donc indépendant de sa position.

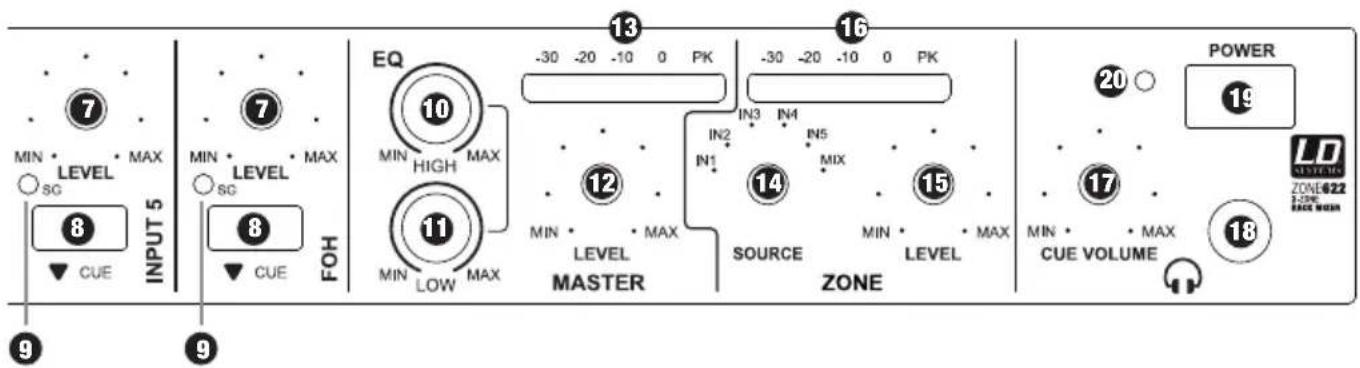

SG led INPUT 1-5 & FOH

La LED Signal s'allume dès qu'un signal audio est présent en entrée du canal correspondant.

10 Master eq HIGH

Correcteur d'aigus du canal de sortie MASTER. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

Master eq LOW

Correcteur de graves du canal de sortie MASTER. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

12 MASTeR level

Potentiomètre de réglage de niveau de la sortie MASTER, sur le panneau arrière de l'appareil.

13 Master AUDIO level meter

Affichage du niveau du signal audio, sur 5 LED. Dès que la LED Peak (PK) s'allume, c'est que l'appareil approche la limite de la distorsion. Si elle ne clignote que brièvement sur les crêtes de signal, pas de problème : en revanche, si la LED reste allumée, il vaut mieux réduire le volume.

10 ZONE SOURCE

Sélection de la source de signal assignée à la sortie Zone. Vous pouvez désigner l'un des canaux d'entrée 1 à 5 (IN 1 - 5) ou le mixage (MIX) de tous les signaux d'entrée (MIC 1 et 2, INPUT 1 - 5, FOH).

ZONE Level

Potentiomètre de réglage de volume du canal de sortie ZONE.

ZONE AUDIO level meter

Indicateur de niveau audio de sortie Zone, sur 5 segments LED. Dès que la LED Peak (PK) s'allume, c'est que l'appareil approche la limite de la distorsion. Si elle ne clignote que brièvement sur les crêtes de signal, pas de problème : en revanche, si la LED reste allumée, il vaut mieux réduire le volume.

Cuvolume

Potentiomètre de réglage de volume de l'entrée ligne Les canaux sur lesquels la touche CUE est enforcée (INPUT 1 - 5 et FOH) peuvent être écoulées au casque, à un niveau indépendant de leur réglage de volume.

Sortie CASQUE

Sortie casque sur jack 6,35 mm stéréo.

Interrupteur marche / arrêt.

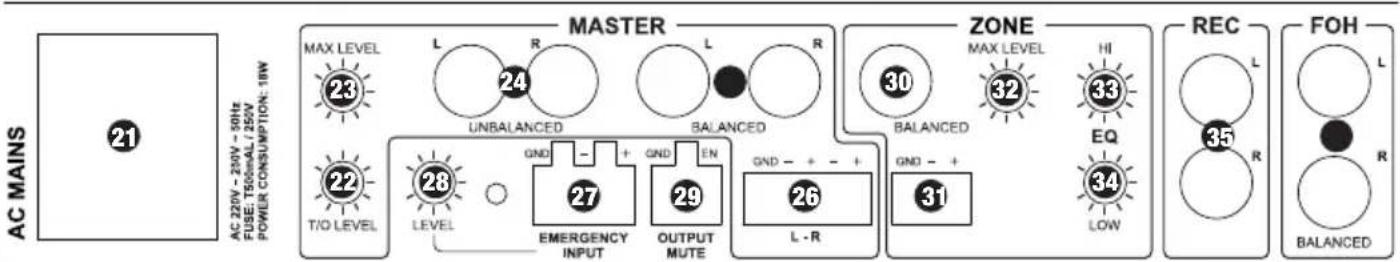

20 LedPOWER

Cet indicateur s'allume lorsque l'appareil est correctement relié au secteur et sous tension.

Embase secteur iec avec porte-fusible integre

AVERTISSEMENT IMPORTANT: Assurez-vous AVANT la mise en service que la tension secteur disponible correspond à celle de l'appareil. Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l'appareil). Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.

T/0 level

Cet ajustable permet de régler la sensibilité de la fonction Talkover (intensité de l'atténuation des sources en fonction du niveau du signal micro). La fonction Talkover est disponible sur les sorties ligne MASTER et ZONE (selecteur SOURCE en position MIX).

Master MAX level

Réglez, avec un tournevis, le niveau maximal que le signal de la sortie MASTER ne doit pas dépasser.

Sortie stéréo (gauche/droite) asymétrique sur connecteurs RCA/cinch. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1/2, INPUT 1 à 5 et FOH.

MASTER OUTPUT l/r balanced

Sortie stéréo (gauche/droite) symétrique sur connecteurs jack 6,35 mm. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1/2, INPUT 1 à 5 et FOH.

26 Master OUTPUT l/r balanced

Sortie stéréo (gauche/droite) symétrique sur connecteurs Eurobloc (livrés). Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1 / 2, INPUT 1 à 5 et FOH.

Connecteur Eurobloc symétrique pour système acoustique d'urgence (Eurobloc livre). Dès qu'arrive sur cette entrée un signal audio au niveau ligne, toutes les entrées micro et ligne sont coupées, et le signal d'urgence est envoyé directement sur les sorties ligne MASTER et ZONE. Les potentiomètres de réglage de volume des canaux de sortie MASTER et ZONE sont alors inactifs.

Cet ajustable permet de régler, avec un tournevis, le volume de diffusion du signal d'urgence.

Entrée Eurobloc pour contact sec ou contrôleur de Mute (connecteur Eurobloc livré). À la fermeture du contact, tous les canaux d'entrée sont coupés (Mute), à l'exception du signal EMERGENCY INPUT.

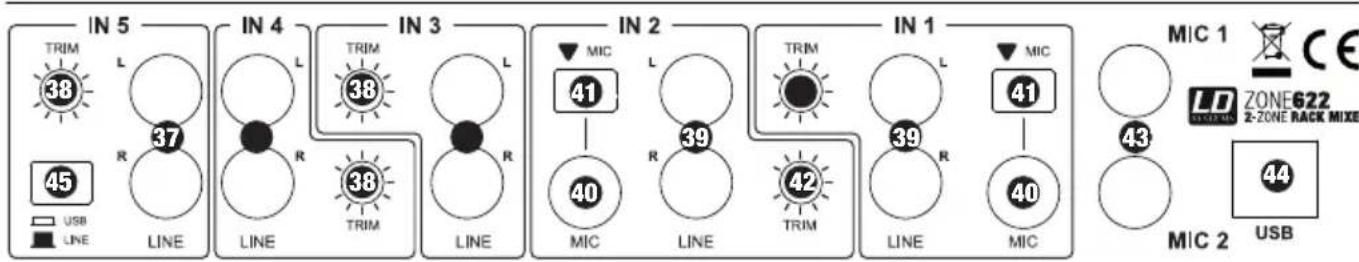

Connecteurs, contrôles et indicateurs :

Sortie stéréo (gauche/droite) symétrique sur connecteurs XLR. Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1/2, INPUT 1 - 5 et FOH (selecteur n°14, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 1 à 5 (selecteur n°14, ZONE SOURCE, en face avant, sur une des entrées INPUT 1 à 5).

Sortie stéréo (gauche/droite) symétrique sur connecteur Eurobloc (livré). Le signal envoyé sur la sortie ZONE est soit un mixage des signaux des entrées MIC 1/2, INPUT 1-5 et FOH (selecteur n°14, ZONE SOURCE, en face avant, sur MIX), soit le signal d'une des entrées 1 à 5 (selecteur n°14, ZONE SOURCE, en face avant, sur une des entrées INPUT 1 à 5).

ZONE MAX Level

Réglez, avec un tournevis, le niveau maximal que le signal de la sortie ZONE ne doit pas dépasser.

3 ZONE eq HIGH

Correcteur d'aigus pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

3 ZONE eq LOW

Correcteur de graves pour le canal de sortie ZONE. Tourner vers la gauche pour baisser les graves, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif.

35 Rec OUTPUT l/r

Sortie stéréo (gauche/droite) asymétrique au niveau ligne, sur connecteurs RCA/cinch. Le signal envoyé sur la sortie REC est un mixage des signaux des entrées MIC 1/2, INPUT 1-5 et FOH. Son niveau de sortie ne dépend pas de la position du potentielmètre de volume de la sortie MASTER; le signal REC OUTPUT est prélevé avant les égaliseurs, il n'est donc pas corrigé.

FOH INPUT l/r

Entrée stéréo (gauche/droite) symétrique sur connecteurs jack 6,35 mm. Permet de connecter une source de signal audio externe (par exemple, console de mixage).

LINEIN3-5

Entre stéréo asymétrique au niveau ligne 3 à 5, sur connecteurs RCA/cinch.

TRIM3-5

Les potentiomètres de gain permettent d'adapter la sensibilité des entrées correspondantes au niveau de sortie des différentes sources ; ils se règlent avec un tournevis. Le canal d'entrée 5 peut également recevoir le flux audio arrivant sur le port USB.

LINE INPUT 1-2

Enters stéréo asymétrique au niveau ligne 1 et 2, sur connecteurs RCA/cinch.

Entrées Micro symétriques 1 et 2, sur connecteurs jack 6,35 mm. Ces deux entrées Micro ne fournissent pas de tension d'alimentation fantôme.

4 Selecteur MIC INPUT 1 - 2

Lorsque cette touche est enfoncée, c'est l'entrée micro qui est activée sur le canal correspondant : le signal au niveau ligne est coupé.

Touche 41 non enfoncée: Ces potentiomètres de gain permettent d'adapter la sensibilité des entrées 1 et 2 au niveau de sortie des différentes sources; ils se règlent avec un tournevis.

Touche 41 enfonnée: Préampli micro activé sur l'entrée. Le gain se règle avec un tournevis.

43 MIC1-2

Entrées Micro symétriques 1 et 2, sur connecteurs jack 6,35mm. Les deux entrées Micro fournissant une tension d'alimentation fantôme de 12 Volts.

44 USB

Ce port USB (protocole USB 1.1) permet d'utiliser le mixeur en tant qu'interface audio. Vous pouvez alors utiliser le ZONE 423 pour et enregistrer des données audio sur un ordinateur connecté, tournant sous Mac OS (Mac OS X 10.5 et ultérieurs) ou Windows (XP, Vista, 7, 8). Il n'est pas nécessaire d'installer des pilotes spécifiques. Après connexion du mixeur sur un des ports USB de l'ordinateur (protocole USB 1.1 ou USB 2.0), les pilotes nécessaires sont installés automatiquement, et le ZONE 423 apparait sous le nom de "USB Audio CODEC" dans le tableau de bord Son du Mac ou le panneau de configuration du PC.

Le signal enregistré est le mixage de sortie, prélevé avant passage par le potentiomètre de réglage de

omètre de réglage de niveau Master et le limiteur Max Level. La lecture audio s'effectue sur l'entrée Ligne INPUT 5. Pour ce faire, il suffit d'enfoncer la touche 45 sur le panneau arrière (position USB).

45 USB / LINE

Touche de sélection de source de signal pour le canal d'entrée INPUT 5. Lorsque cette touche est enfoncée, c'est le signal issu du port USB (44) qui est sélectionné ; sinon, c'est le signal lié sur l'entrée ligne (37).

Contact sec / contrôleur de Mute

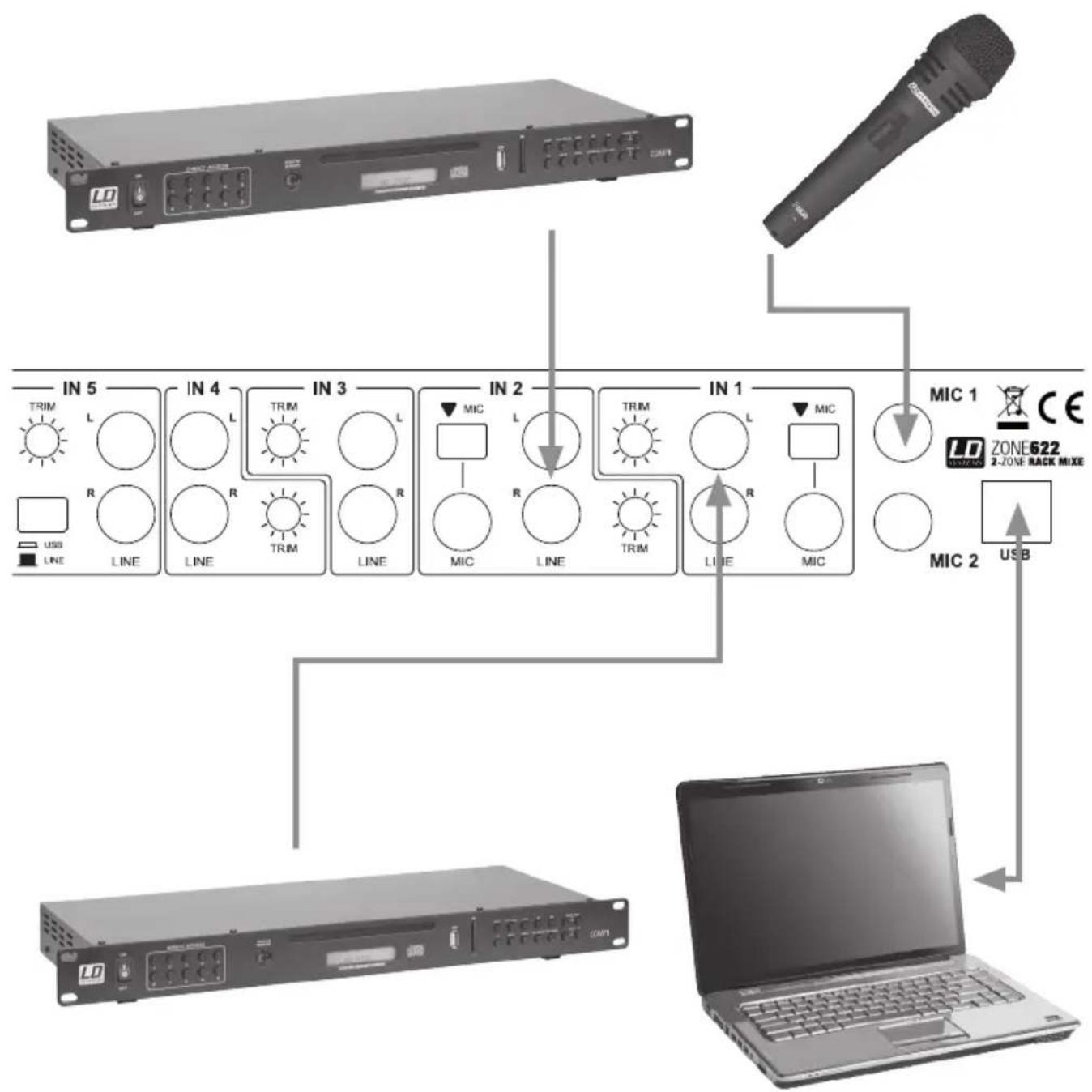

EXAMPLE De CÂBLAGE :

Caractéristiques :

Référence modèle : LDZONE622
Type de produit : Mixeur de zones
Type : sté reproduction
Nombre Total de Canaux d'Entrée : 8 (2 x Mic, 2 x Mic /Line, 3 x Line, 1 x FOH)
Réponse en Fréquence : 20 - 40000 Hz
Nombre de Voies Micro : 2 (avec alimentation fantôme 12 Volts)
Connecteurs sur Voies Micro : jack 6,35 mm (symétrique)
Contrôles sur Voies Micro : Gain, On/Off, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level
Indicateurs sur Voie Micro : LED "On"
Impédance d'Entrée sur Voie Micro : 4 kohms
Sensibilité d'Entrée sur Voie Micro : 6,1 mV
Taux de Distorsion Harmonique Totale sur Voie Micro : 0,08 %
Nombre de Voies Ligne/Micro : 2
Connecteurs d'Entrée sur Voie Ligne/Micro : 2 x RCA cinch, jack 6,35 mm (asymétrique), mini-jack sté reproduction 3,5 mm (Input 1)
Contrôles Voie Ligne/Micro :	Level, Cue, Mic/Line, Trim
Indicateurs Voie Ligne/Micro :	LED Signal, LED Cue
Nombre de Voies Ligne : 3
Connecteurs Entrées Ligne :	2 x RCA (cinch)
Contrôles sur Voies Ligne :	Level, Cue, Trim
Indicateurs sur Voie Ligne :	LED Signal, LED Cue
Impédance d'Entrée sur Voie Ligne :	4 kohms
Sensibilité d'Entrée Voie Ligne :	1,5 V
Taux de Distorsion Harmonique Totale sur Voies Ligne :	0,03 %
Sensibilité d'Entrée AUX/Line (mini-jack sté reproduction 3,5 mm) :	3 V
Voie FOH :	1
Connecteurs Entrée FOH :	2 x jacks 6,35 mm symétriques
Contrôles Voie FOH :	Level, Cue
Indicateurs Voie FOH :	LED Signal, LED Cue
Sorties Ligne :	3 (Master [sté reproduction], Zone [mono], Rec [sté reproduction])

Connecteurs Sortie Master : 2 x jacks 6,35 mm symétriques, 2 x RCA/cinch, Eurobloc
Contrôles Sortie Master : Level, EQ Hi, EQ Low, Max.	Level
Indicateurs Sortie Master : Indicateur de niveau 5 segments
Niveau Maximal de Sortie Master : +24 dBu (symétrique), 18 dBu (asymétrique)
Connecteurs de Sortie Zone : jack 6,35 mm TRS (symétrique), Eurobloc
Contrôles de Sortie Zone : Level, EQ Hi, EQ Low, Max	Level, Source Input 1-5/Mix
Indicateurs de Sortie Zone : Indicateur de niveau 5 segments
Niveau Maximal de Sortie Zone : +24 dBu (symétrique/asymétrique)
Connecteurs Sortie Rec : 2 x RCA (cinch)
Sortie Casque : 1
Type de Connecteur : jack 6,35 mm stéréo
Contrôle Sortie Casque : Volume Cue
Tension Maximale de Sortie Casque : 1,25 Volts sur 32 Ohms
Autres Entrées : 2 (Emergency Input, Output Mute)
Connecteurs Autres Entrées : Eurobloc
Contrôles Autres Entrées : Niveau Emergency Input
Autres Contrôles : interrupteur secteur (Power)
Autres Indicateurs :	LED Power
Tension d'Alimentation :	220 - 250 V AC, 50 Hz
Embase Secteur :	Embase IEC
Consommation Électrique (maxi) :	18 W
Fusible :	T 500 mAL / 250 V
Dimensions (L x H x P) :	485 x 44 x 179 mm
Masse :	2,44 kg
Accessoires Livrés :	connecteurs Eurobloc, cable secteur, manuel utilisateur
Divers :	Port USB 1.1 (compatible 2.0) pour utilisation comme interface audio (enregistrement et lecture stéréo, résolution 16 bits). Systèmes d'exploitation compatibles : Mac OS X (10.5 et ultérieurs), Windows XP, Vista, 7, 8

Garantie fabricant limitee

Cette garantie concerne tous les produits de marque Adam Hall, LD Systems, Defender, Palmer et Cameo.

Elle s'applique également à tous les produits distribués par Adam Hall.

Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes en garantie supplémentaires, indépendantes, envers Adam Hall.

Adam Hall garantit, pendant une période s'étendant selon le cas de deux à cinq ans (à vérifier selon le produit) à compter de la date d'achat, que le produit Adam Hall que vous avez acheté directement auprès d'Adam Hall ou chez un revendeur autorisé est dépourvu de défauts, au niveau des composants ou de la fabrication, dans le cadre d'une utilisation normale.

La période pendant laquelle cette garantie limitée est applicable commence à partir de la date d'achat. Cette date se justifie d'après une facture ou un bon de livraison daté. Dans le cas où des produits des marques citées ci-dessus nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations sous garantie, conformément aux termes et conditions exposés dans ce document.

Pendant toute la période de garantie limitée, Adam Hall réparera ou procédera au remplacement de tous les composants défectueux, ou le produit lui-même. En cas de réparation ou d'échange pendant la période de garantie, les pièces originales remplacées ou le produit échangé deviennent la propriété de la société Adam Hall.

Dans le cas improbable où votre produit Adam Hall serait sujet à des défaillances répétées, Adam Hall, à sa discrétion, peut désirer mettre à votre disposition un appareil de remplacement de son choix, au moins équivalent à votre produit de marque Adam Hall en termes de performances matérielles et techniques.

Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall n'est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans le manuel d'utilisation livré avec le produit de marque Adam Hall. La garantie fabricant ne s'applique pas : aux pièces d'usure (accumulateurs par exemple) ; aux produits dont le numéro de série a été effacé, ou qui ont été endommagés ou rendus inutilisables à la suite d'un accident ; aux dommages provoqués par une utilisation peu précautionneuse, une erreur de manipulation ou tout autre motif externe.

• en cas de dommages subis par des appareils suite à une utilisation hors des valeurs d'usage des paramètres (telles que mentionnées dans le manuel fourni avec le produit)
• en cas de dommages consécutifs à l'utilisation de pièces de rechange non fabriquées ou non vendues par Adam Hall
• En cas de dommages consécutifs à des modifications ou réparations non assurées par Adam Hall. Ces termes et conditions constituent l'accord de garantie complet et exclusif entre nous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté.

Si vous appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci-avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d'achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d'utilisation.

Adam Hall ne peut être tenu pour finalement responsable de tout dommage causé par le produit ou sa défaillance - y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable finalement en cas de requête émanant d'une tierce partie ou de votre part pour le compte d'une tierce partie.

Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes.

Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou pays afin de déterminer l'étendue exacte de vos droits.

Demande de réparations sous garantie

Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur/agréé Adam Hall auprès de qui vous l'avez acheté.

Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, réferez-vous au site www.adamhall.com.

(Applicable dans l'Union Européenne et les autres pays européens dotés de systèmes de collecte sélective)

La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d'éviter toute atteinte à l'environnement ou à la santé humaine pouvant résulter d'une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles.

Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.

Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Protection de l'environnement et économies d'energie

Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.
