BEDIENUNGSANLEITUNG Zone 622 LD Systems
Sie haben die richtige Wahl getroffen!
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs-losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Name und der langjährigen Erfahrung als Hersteller hochwertiger Audioprokte.
Bitte lessen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTeMS.COM
Einführung

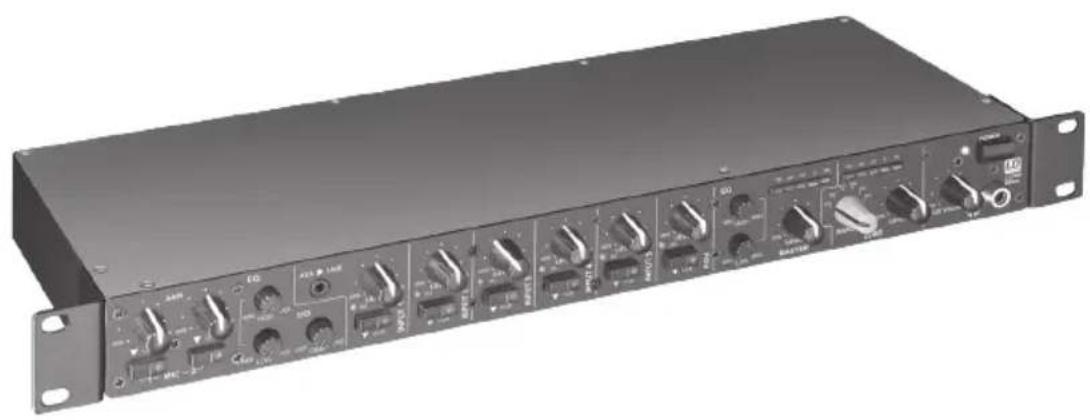

Der ZONE 622 ist ein besonder kompakter 1 HE Zonenmischer mit 6 Line- und 2 Mikrofonkanalen, die einem Stereo- und einem Mono-Masterausgang zugeordnet werden konnen. Das Gerät verfügt über alle wesentlichen Funktionen, einen Eingang für ein externes Notfall-Durchsagesystem mit eigenen Lautstärkeregler und einen Anschluss zum ferngesteuerten Stummschalten. Der ZONE 622 eignet sich zur Beschaltung separator Zonen in Restaurants, Clubs, Hotels, Fitnesscentern und für Präsentationen.
2-ZONEN RACK MIXER
LDZONE622

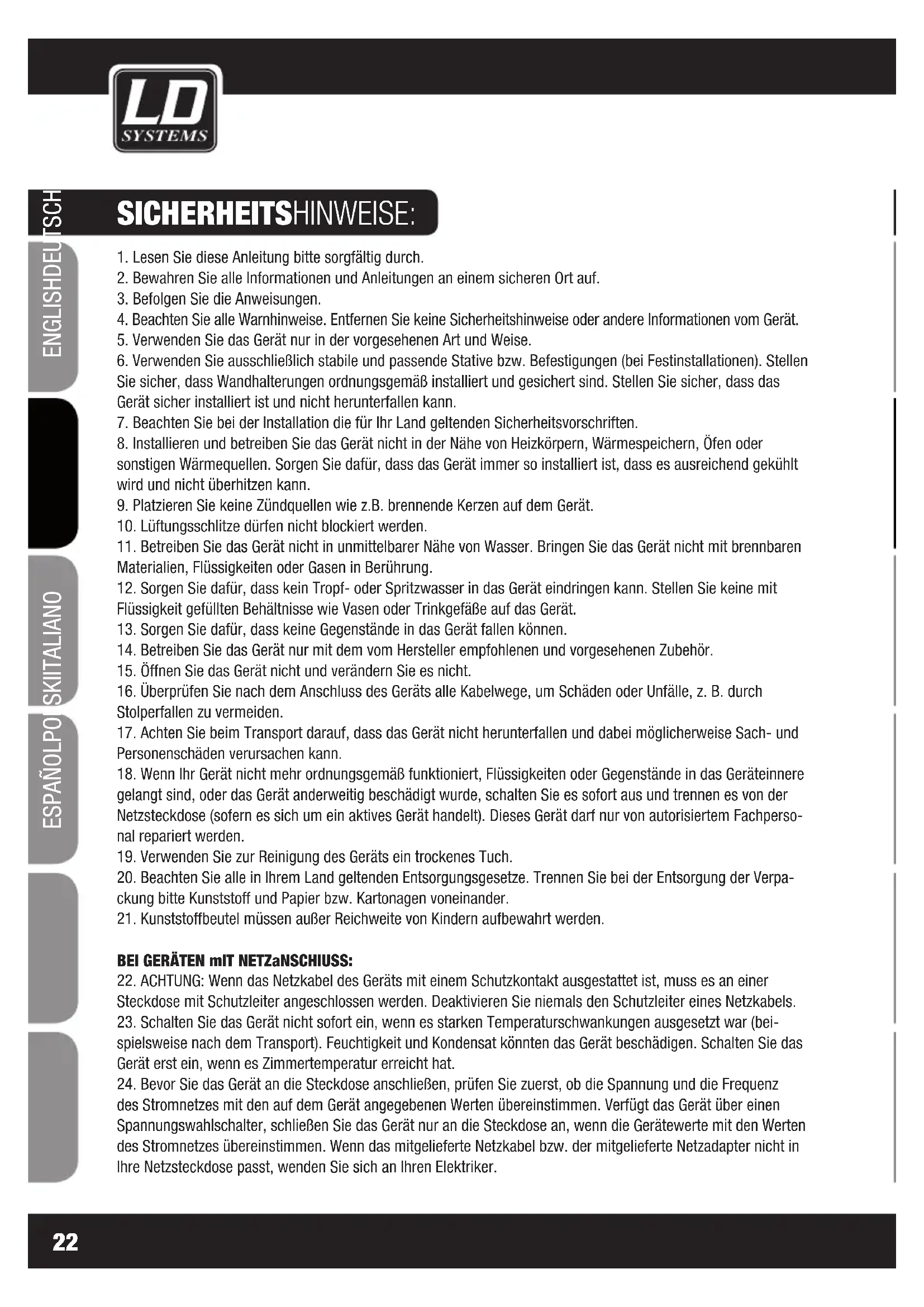

SICHERHEITSHINWEISE:
- Lesen Sie diese Anleitungmente sorgfältig durch.
- Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
- Befolgen Sie die Anweisungen.
- Beachten Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
- Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
- Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie safer, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie safer, dass das Gerät safer installiert ist und nicht herunterfallen kann.
- Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
- Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie darüber, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
- Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
- Lüftungsschlitze)dürfen nicht blockiert werden.
- Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
- Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
- Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
- Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
- Öffnen Sie das Gerät nicht und verändern Sie es nicht.
- Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
- Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
- Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es soit aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
- Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
- Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
- Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
BEI GERÄTEN mIT NETZaNSCHIUSS:
-
ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
-
Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat konnten das Gerät beschädigten. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
-
Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
SICHERHEITSHINWEISE:
- Treten Sie nicht auf das Netzkabel. Sorgen Sie davon, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknigt werden.
- Achten Sie bei der Verkabelung des Gerats immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Handen.
- Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Gerats beeinträchtigt werden können.
- WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
- Um das Gerät vollständig vom Stromnetz zu trennen, entfern den Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
- Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestück ist, muss der passende Gerästecker entsprert werden, bevör er entfernrt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel davon immer sorgfältig.
- Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:
Entferen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifizierten Servicepersonal durchführten.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.
Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.
ACHTUNG HOHe LAUTSTÄRKeN Bel AUDIOPRODUKTeN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kummerzielle Betrieb theses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet. Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.
Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung deses Produkts konnen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Kündlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen konnen. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.
HINWelS: Bei Rackinstallation ist auf ausreichende Belüfung ober- und unterhalb des Geräts zuchten!

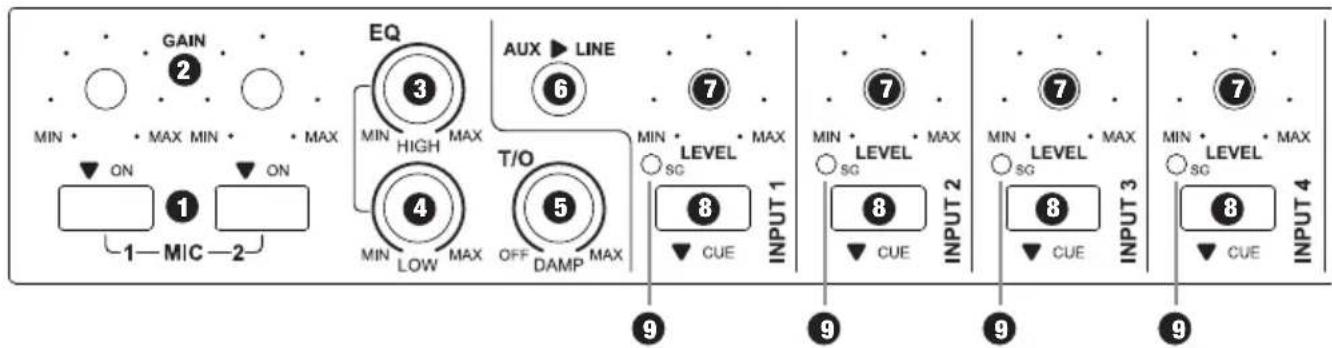

ANSCHLUSSE, BeDleN- UND ANZelGeeLeMeNTe:

MIC1/2ON
Ein-/Ausschalter fur die Mikrofonkanale 1 und 2 mit integrierter roter LED. In heruntergdruckter Position ist der Mikrofonkanal eingeschaltet und die LED leuchtet.
GAIN MIC 1/2
Lautstärkeregler für die Mikrofonkanäle 1 und 2.
eQ HIGH MIC 1/2
Equalizer Hohenband fur Mikrofonkanäle 1 und 2. Nach links gedreht werden Hohen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
eQ LOW MIC 1/2
Equalizer Bassband für Mikrofonkanäle 1 und 2. Nach links gedreht werden Basse abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
5 T/O DAMP
Talkover Funktion für Mikrofonkanäle 1 und 2. DAMP-Regler vollständig nach links gedrecht deaktiviert die Talkover Funktion. Je weiter der DAMP-Regler nach rechts gedrecht wird, um so stärker werden die Signale, die an den Eingängen INPUT 1 - 5 und FOH anliegen durch das eingehende Mikrofonsignal unterrückt. Der Schwellenwert wird mit Hilfe des T/O LEVEL-Reglers auf der Rückseite eingestellt (Empfindlichkeit, mit der die Talkover Funktion auf das eingehende Mikrofonsignal
reagiert). Die Talkover Funktion ist für den ZONE-Ausgang nicht verfügbar, wenn mittels des SOURCE-Schalters eine der Signalquellen INPUT 1 - 5 ausgewähl ist.
AUX / LINE
Stereo-Line-Eingang mit 3,5 mm Klinkenbuchse und Schaltfunktion. Wird ein 3,5 mm Klinkenstecker mit dieser Buchse verbunden, werden die Cinch-Eingänge des Kanals INPUT 1 auf der Rückseite des Geräts abgeschelt.

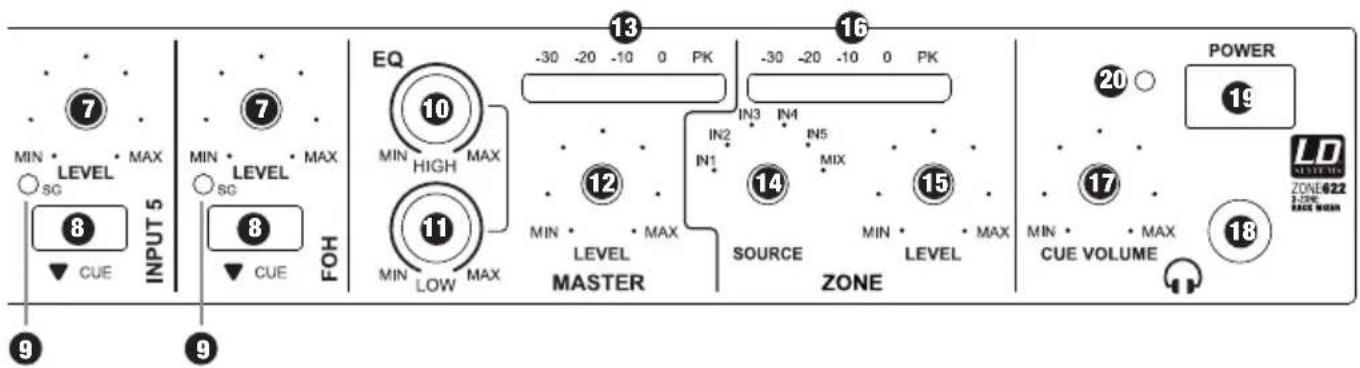

7 LeVeL INPUT 1 - 5 & FOH
Lautstärkeregler für die Kanäle INPUT 1 - 5 und FOH.
CUE INPUT 1-5 & FOH
Cue-Schalter mit integrierter LED für die Kanäle INPUT 1 - 5. Das anliegende Signal wird bei heruntergedrücktem Schalter (LED leuchtet) auf den Kopfhörerausgang auf der Vorderseite des Gerats gelegt. Das Signal wird vor dem Lautstärkeregler (LEVEL INPUT 1 - 5 und FOH) des jeweiligen Kanals abgegriffen, ist also unabhängig von der Einstellung des Lautstärkereglers.
SG LeD INPUT 1-5 & FOH
Die Signal-LED leuchtet grün auf, sobald ein Audio-signal am Eingang des jeweiligen Kanals anliegt.
10 MASTeR eQ HIGH
Equalizer Hohenband für den MASTER-Ausgang. Nach links gedreht werden Hohen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
ANSCHLUSSE, BeDleN- UND ANZelGeeLeMeNTe:

MASTeR eQ LOW
Equalizer Bassband fur den MASTER-Ausgang. Nach links gedreht werden Basse abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
MASTeR LeVeL
Lautstärkeregler für den MASTER-Ausgang auf der Rückseite des Geräts.
13 MASTeR AUDIO LeVel MeTeR
Level Meter Anzeige mit 5 LED Segmenten. Sobald die Peak-LED (PK) aufleucht wird das Gerät an der Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist bzw. unkritisch, dauerhaftes Leuchten sollen durch Reduzierung der Lautstärke vermieden werden.
1ZONE SOURCE
Auswahlder Signalquelle, die auf den Zonen-Ausgang geschaltet werden soll. Alternativ kann einer der 5 Input-Kanale (IN 1 - 5), oder ein Mix (MIX) aus allen Eingangsgkanalen (MIC 1 und 2, INPUT 1 - 5, FOH) ausgewaht werden.
15 ZONE LeVeL
Lautstärkeregler für den Zonen-Ausgang (ZONE) auf der Rückseite des Geräts.
16 ZONE AUDIO LeVel MeTeR
Level Meter Anzeige mit 5 LED Segmenten. Sobald die Peak-LED (PK) aufleucht wird das Gerät an der
Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist bzw. unkritisch, dauerhaftes Leuchten sollen durch Reduzierung der Lautstärke vermieden werden.
CUe VOLUME
Lautstärkeregler für den Kopfhörerausgang. Kanäle, deren CUE-Knopf gedrückt wird (INPUT 1 - 5 & FOH), können unabhängig von der Einstellung ihrer Lautstärkeregler am Kopfhörerausgang abgehört werden.
KOPFHÖReRAUSGANG
Kopfhörerausgang mit 6,3 mm Stereo Klinkenbuchse.
POWeR
Ein-/Ausschalter fur das Gerät.
20POWeR LeD
Leuchtet auf, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.
ANSCHLUSSE, BeDleN- UND ANZelGeeLeMeNTe:

21 leC NeTZBUCHSe MIT INTeGRIeRTeM SICHeRUNGSHALTeR
WICHTIGE HINWEISE: Stellen Sie VOR Inbetriebnahme sicher, dass die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts übereinstimmen! Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck auf der Rückseite)! Sollte die Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
T/0 LeVeL
Der Talkover-Schwellenwert wird mit Hilfe des T/O LEVEL-Reglers eingestellt (Empfindlichkeit, mit der die Talkover Funktion auf das anliegende Mikrofonsignal reagiert). Die Talkover Funktion ist verfügbar für die Line-Ausgänge MASTER und ZONE (SOURCE-Schalter in Position MIX).
MASTeR MAX LeVeL
Stellen Sie mit Hilfe eines geeigneten Schraubendrethers den maximalen Pegel ein, der am MASTERAusgang anliegen soll.
MASTeR OUTPUT L/R UNBALANCED
Unsymmetrischer Stereo-Ausgang mit CinchBuchsen (links / rechts).Das Signal des MASTERAusgangs besteht aus der Summe der Signale derEingänge MIC 1 und 2, INPUT 1 bis 5 und FOH.
MASTeR OUTPUT L/R BALANCED
Symmetrischer Stereo-Ausgang mit 6,3 mm Klinkenbuchsen (links / rechts). Das Signal des MASTERAusgangs besteht aus der Summe der Signale der Eingänge MIC 1 und 2, INPUT 1 bis 5 und FOH.
MASTeR OUTPUT L/R BALANCED
Symmetrischer Stereo-Ausgang (links / rechts) mit Klemmblock-Anschluss (Klemmblock im Lieferumfang). Das Signal des MASTER-Ausgangs besteht aus der Summe der Signale der Eingänge MIC 1 und 2, INPUT 1 bis 5 und FOH.
eMeRGeNCY INPUT
Symmetrischer Klemmblock-Anschluss für ein akustisches Notfall-System (Klemmblock im Lieferumfang). Sobald ein Audiosignal mit Line-Pegel anliegt, werden alle Mikrofon- und Line-Eingänge stumm geschältet und das Notfallsignal direkt auf die Line-Ausgänge MASTER und ZONE geschältet. Die Lautstärkeregler des MASTER- und ZONE-Kanals sind jetzt inaktiv.
eMeRGeNcy INPUT LeVeL
Stellen Sie mit Hilfe eines geeigneten Schraubendrehers die Lautstärke des Notfall-Signals ein.
29 OUTPUT MUTE
Klemmblock-Anschluss zum Anschlieben eines potentialfreien Kontakts oder eines Mute-Schalters (Klemmblock im Lieferumfang). Bei geschlossenem Kontakt werden alle Eingangskanäe außer dem EMERGENCY INPUT stumm geschalte.
ANSCHLUSSE, BeDleN- UND ANZelGeeLeMeNTe:

30 ZONE OUTPUT BALANCED
Symmetrischer Mono-Ausgang mit 6,3 mm Klinkenbuchse. Das Signal des ZONE-Ausgangs kann aus der Summe der Signale der Eingänge MIC 1 und 2, INPUT 1 bis 5 und FOH bestehen (ZONE SOURCE-Schalter 14 auf der Vorderseite des Geräts auf MIX stellen), oder das Signal einer der Eingänge INPUT 1 bis 5 enthalten (ZONE SOURCE-Schalter 14 auf der Vorderseite des Geräts auf einen der Eingänge INPUT 1 - 5 stellen).
ZONE OUTPUT BALANCED
Symmetrischer Mono-Ausgang mit Klemmblock-Anschluss (Klemmblock im Lieferumfang). Das Signal des ZONE-Ausgangs kann aus der Summe der Signale der Eingänge MIC 1 und 2, INPUT 1 bis 5 und FOH bestehen (ZONE SOURCE-Schalter 14 auf der Vorderseite des Geräts auf MIX stellen), oder das Signal einer der Eingänge INPUT 1 bis 5 enthalten (ZONE SOURCE-Schalter 14 auf der Vorderseite des Geräts auf einen der Eingänge INPUT 1 - 5 stellen).
ZONE MAX LeVeL
Stellen Sie mit Hilfe eines geeigneten Schraubendrethers den maximalen Pegel ein, der am ZONE-Ausgang anliegen soll.
3 ZONE eQ HIGH
Equalizer Höhenband für den ZONE-Ausgang. Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
ZONE eQ LOW
Equalizer Bassband für ZONE-Ausgang. Nach links gedreht werden Basse abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.
ReC OUTPUT L/R
Unsymmetrischer Stereo-Line-Ausgang mit CinchBuchen (links / rechts).Das Signal des REC-Ausgangsbesteht aus der Summe der Signale der Eingänge MIC 1 und 2, INPUT 1 -5 und FOH. Der Ausgangspiegel ist abhängig von der Einstellung des Lautstärkereglersdes MASTER-Ausgangs,das Signal wird vor demEqualizer abgegriffen,bleibt davon also unbearbeitet.
36 FOH INPUT L/R
Symmetrischer Stereo-Line-Eingang mit 6,3 mm Klinkenbuchsen (links / rechts). Anschlussmogglichkeit fur ein Zuspielgerat (z.B. Mischpult).

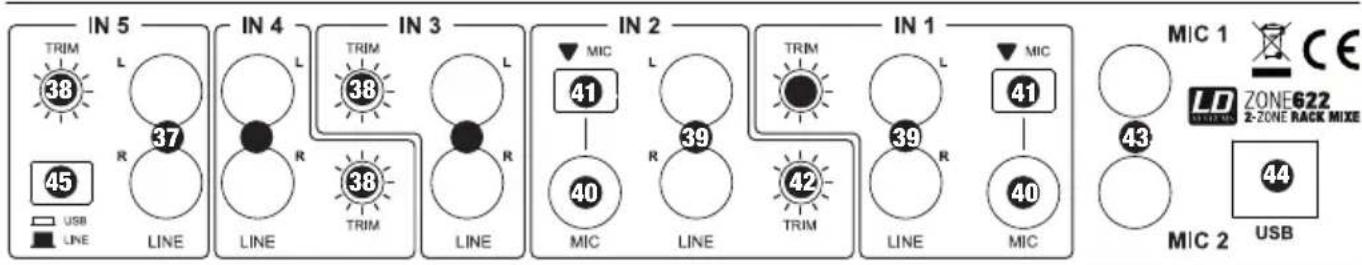

LINEIN3-5
Unsymmetrische Stereo-Line-Eingänge 3 bis 5 mit Cinch-Buchsen (links / rechts).
TRIM3-5
Um Zuspielgeräte (CD-Player, MP3-Player o.a.) mit Unterschiedlichem Ausgangspegel anzugleichen, stellen Sie die Vorverstärkung der Kanäle 3 bis 5 mit Hilfe eines geeigneten Schraubendrehers ein. In Kanal 5ebinso für das Wiedergabesignal der USB-Schnittstelle zutreffend.
ANSCHLUSSE, BeDleN- UND ANZelGeeLeMeNTe:
LINE INPUT 1 - 2
Unsymmetrische Stereo-Line-Eingänge 1 und 2 mit Cinch-Buchsen (links / rechts).
MIC INPUT 1 - 2
Symmetrische Mikrofoneingänge INPUT 1 und 2 mit 6,3 mm Klinkenbuchse. An diesen Mikrofoneingängen liegt keine Phantomspeisung an.
MIC SCHALTer INPUT 1 - 2
In heruntergedruckter Position ist der Mikrofon-eingang des jeweiligen Kanals aktiv und der Line-Eingang stumm geschalte.
42TRIM INPUT 1-2
Schalter 41 in nicht gedrückter Position: Um Zuspielgeräte (CD-Player, MP3-Player o.a.) mit entsprechlichem Ausgangspegel anzugleichen, stellen Sie die Vorverstärkung der Kanäle 3 bis 5 mit Hilfe eines geeigneten Schraubendrethers ein. Schalter 41 in gedrückter Position: Vorverstärkung für den Mikrofoneingang. Verwenden Sie zum Einstellen einen geeigneten Schraubendreher.
43 MIC1-2
Symmetrische Mikrofoneingänge 1 und 2 mit 6,3mm Klinkenbuchse. Beide Mikrofoneingänge verfügen über eine 12 V Phantomspeisung.
4 USB
Die USB-Schnittstelle (USB 1.1) ermöglicht es, das Mischpult als Audio-Interface zu nutzen. Das heißt, Audio-Aufnahme und -Wiedergabe konnen über einen angeschlossenen Computer mit Windows Betriebsystem (Windows XP, Vista, 7, 8) und Apple Macintosh Betriebsystem ab 10.5 erfolgen. Separate Treiber sind für die Installation nicht notwendig. Nach dem Anschlieben an eine geeignete USB-Schnittstelle des Computers (USB 1.1, USB 2.0) werden die Treiber automatisch installiert und das Audio-Interface wird als „USB Audio CODEC“ Interface sowohl auf Windows als auch auf Apple Macintosh Computem erkannt. Das Aufnahmesignal besteht aus dem Summensignal
und wird hinter dem Master Level Regler und dem Max Level Regler abgegriffen, ist also abhängig davon. Die Audio-Wiedergabe erfolgt über den Line-Kanal INPUT 5. Hierfür muss der Schalter 45 auf der Rückseite heruntergedrückt sein (USB).
USB / LINE
Schalter fur die Wahl der Signalquelle fur den Line-Kanal INPUT 5. In heruntergedruckter Position ist die USB-Schnittstelle (44), in nicht heruntergedruckter Position der Line-Eingang (37) als Signalquelle ausgewählt.

potentiafreier Kontakt / Mute-Schalter

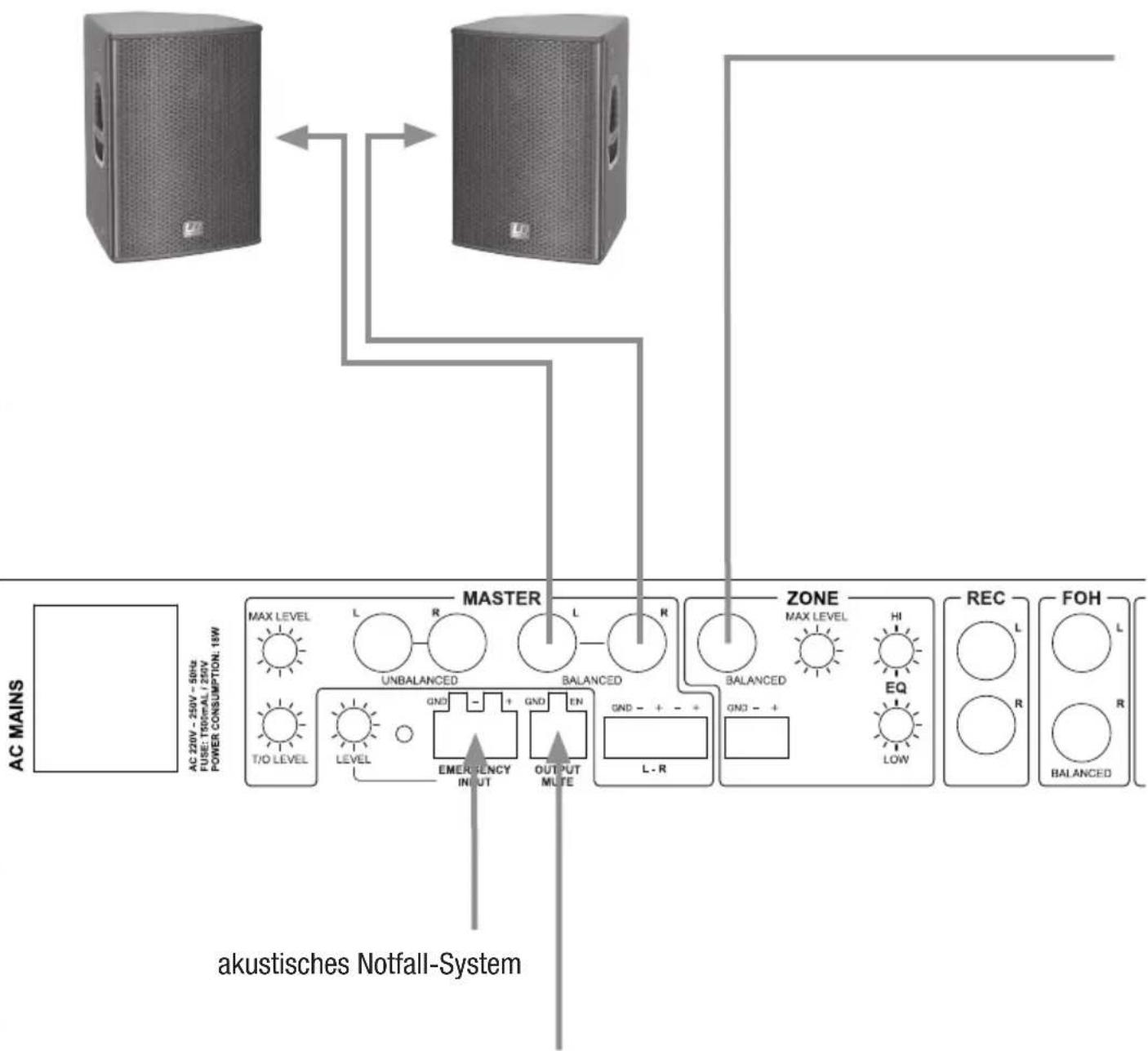

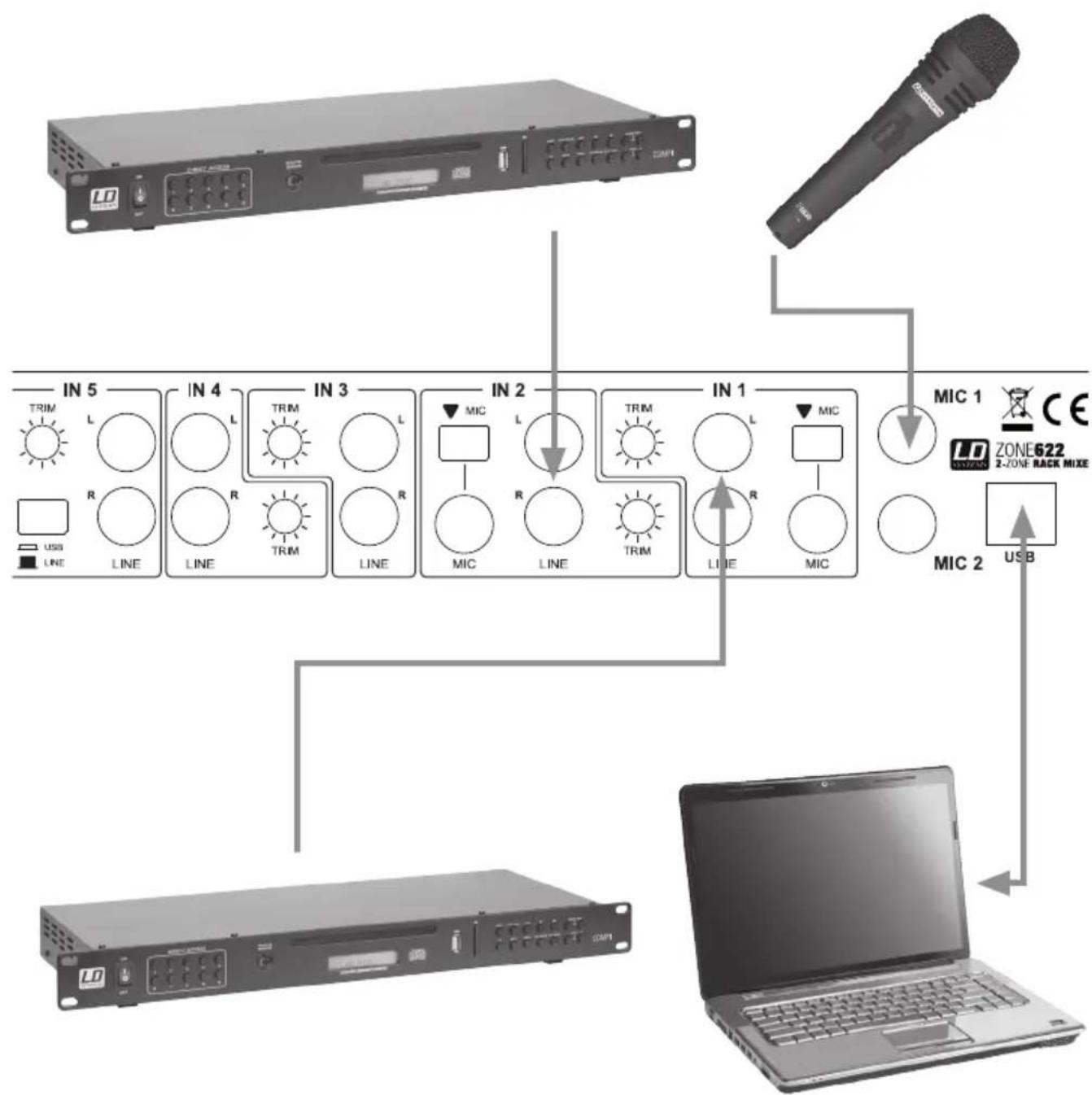

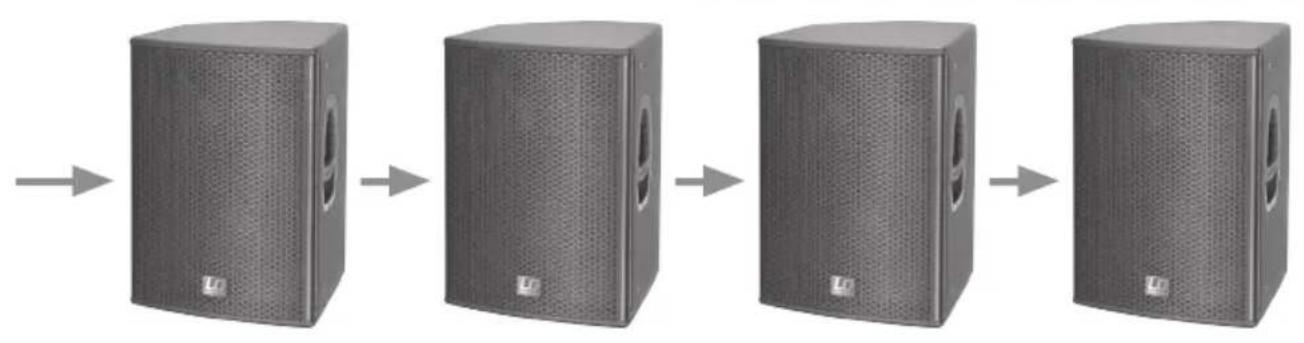

VERKABELUNGSBeISPleL:

SPeZIFIKATIONeN:
| Modellbezeichnung: LDZONE622 | |
| Produktart: Zonen-Mixer | |
| Typ: Stereo | |
| Eingangskanäle gesamt: 8 (2x Mic, 2x Mic/Line, 3x L) | ne, 1x FOH) |
| Frequenzgang: 20 - 40000 Hz | |
| Mikrofonkanäle: 2, mit Phantom Power 12 V | |
| Anschlüsse Mikrofonkanäle: 6,3 mm Klinke (symmetrisch) | |
| Bedienelemente Mikrofonkanäle: Gain, On/Off, 1 x EQ | Hi, 1 x EQ Low, 1 x Talk OverDamp, 1 x Talk Over Level |
| Anzeigeelemente Mikrofonkanäle: On-LED | |
| Eingangsimpedanz Mikrofonkanäle: 4 kOhm | |
| Eingangsempfindlichkeit Mikrofonkanäle: 6,1 mV | |
| THD Mikrofonkanäle: 0,08 % | |
| Line- / Mikrofon-Kanäle: 2 | |
| Line- / Mikrofon-Eingangsanschluss: 2 x Cinch, 6,3 | mm Klinke (unsymmetrisch), 3,5 mStereo Klinke (Input 1) |
| Bedienelemente Line- / Mikrofon-Kanäle: Level, Cue, | Mic/Line, Trim |
| Anzeigeelemente Line- / Mikrofon-Kanäle: Signal-LED | Cue-LED |
| Line-Kanäle: | 3 |
| Line-Eingangsanschluss: | 2 x Cinch |
| Bedienelemente Line-Kanäle: | Level, Cue, Trim |
| Anzeigeelemente Line-Kanäle: | Signal-LED, Cue-LED |
| Eingangsimpedanz Line-Kanäle: | 4 kOhm |
| Eingangsempfindlichkeit Line-Kanäle: | 1,5 V |
| THD Line-Kanäle: | 0,03 % |
| Eingangsempfindlichkeit AUX/Line (3,5 mm StereoKlinke): | 3 V |
| FOH-Kanäle: | 1 |
| Anschlüsse FOH-Eingang: | 2 x 6,3 mm Klinke symmetrisch |
| Bedienelemente FOH-Kanäle: | Level, Cue |
| Anzeigeelemente FOH-Kanäle: | Signal-LED, Cue-LED |
| Line-Ausgänge: | 3 (Master - Stereo, Zone - Mono, Rec - Stereo) |
SPEZIFIKACTIONEN:
| Ausgangsanschluss Master: 2 x 6,3 mm Klinke symmetrisch, 2 x Cinch, Klemmblock | |
| Bedienelemente Master: Level, EQ Hi, EQ Low, Max. | Level |
| Anzeigeelemente Master: 5-Segment Level Meter | |
| Ausgangspiegel Master: 24 dBu (symmetrisch), 18 dBu (unsymmetrisch) | |
| Ausgangsanschluss Zone: 6,3 mm Klinke symmetrisch, Klemmblock | |
| Bedienelemente Zone: Level, EQ Hi, EQ Low, Max. Level, Source Input 1-5/Mix | |
| Anzeigeelemente Zone: 5-Segment Level Meter | |
| Ausgangspiegel Zone: 24 dBu (symmetr./ unsymmetr) | |
| Ausgangsanschluss Rec: 2 x Cinch | |
| Kopfhörer-Ausgang: 1 | |
| Anschluss Kopfhörerausgang: 6,3 mm Klinke Stereo | |
| Bedienelemente Kopfhörerausgang: Cue Volume | |
| Ausgangsspannung Kopfhörerausgang: 1,25 V @ 32 Ohm | |
| Zusätzliche Eingänge: | 2 (Emergency Input, Output Mute) |
| Anschlüsse zusätzliche Eingänge: | Klemmblock |
| Bedienelemente zusätzliche Eingänge: | Level Emergency Input |
| Zusätzliche Bedienelemente: | Power-Schalter |
| Zusätzliche Anzeigeelemente: | Power-LED |
| Betriebsspannung: | 220 - 250 V AC, 50 Hz |
| Netzanschluss: | IEC Gerätebuchse |
| Leistungsaufnahme (max.): 18 W | |
| Sicherung: | T 500 mAL / 250 V |
| Abmessungen (B x H x T): | 485 x 44 x 179 mm |
| Gewicht: | 2,44 kg |
| Zubehör inklusive: | Klemmblöcke, Netzkabel, Anleitung |
| Weitere Eigenschaften: USB 1.1 Schnittstelle (kompatibel mit USB 2.0) für den Einsatz als Audio-Interface (16 Bit, Aufnahme und Wiedergabe). Untersützte Betriebssysteme: Windows XP, Vista, 7, 8 und Apple Macintosh ab 10.5 | |
HERSTEIERERKLÄRUNGEN:
GARANTIEBESTIMMUNGEN
These Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo.
Sie gilt für alle Produkte im Vertrieb von Adam Hall.
These Garantiererklarung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.
Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren (bitte Produktspezifisch erfragen) ab Kaufdatum, dass these Adam Hall-Produkt, welche Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Handler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.
Der Garantiezeitraum beginnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlagen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den hier aufgeführten Bedingungen durchfuhren zu halten.
Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Im Falle einer Reparatur bzw. eines Austausch innerhalb des Garantiezeitraumes gehen ausgewechSELte Originalteile bzw. Produkte in das Eigentum der Firma Adam Hall über.
Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenen Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauschen Produkt in Bezug auf die technischen Spezifikationen mindestens gleichwertig ist.
Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfrei Betrieb these Produkte. Auch für Schaden durch Nichtbeachtung der thisem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich. Die Herstellergarantie gilt nicht - für Verschleibeiteile (z. B. Akkus) - für Produkte, von denen die Seriennummer entfern wurde oder die aufgrund eines Unfalls beschädigt wurden - für Schaden durch unsachgemäß Betrieb, durch Fehlbedienung oder andere externe Grunde
- für Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),
- für Schäden durch die Verwendung nicht von Adam Hall hergestellter, vertriebener oder empfohlener Ersatzteile,
- für Schäden durch Fremdeingriffe/Modifikationen oder nicht durch Adam Hall durchgeführte Reparaturen.
These Bestimmungen und Bedingungen stellen die vollständige und ausschließlich Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.
HERSTEILERERKLÄRUNGEN:
HAFTUNGSBESCHRANKUNG
Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantiererklärung oben) auftreten, besteht Ihr alleiniger und ausschließlich Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz - und davon den jeweils niedrigeren Betrag - der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.
Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.
These Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlösigkeit und Gefährungshaltung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. These Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.
These Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fälle die entsprechenden Gesetze heranzuziehen, um ihre Rechte umfassend zu ermitteln.
INANSPRUCHNAHME DER GARANTIE
Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Handler, bei dem Sie das Produkt erworben haben.
eG-KONFORMITÄTSERKLÄRUNG
Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.
HERSTEIERERKLÄRUNGEN:
KORReKTe eNTsORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie thises Produkt getrennt von anderen Abfallen und führen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu.
Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darft nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.
UMWeLTSCHUTZ UND eNeRGleSPAREN
Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sieitte alle nicht benotigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen,ziehen Sie den Netzstecker.
Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtum der behalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
EinfachAnleitung
