Type de produit	Pistolet à cartouche pneumatique pour mastics et colles
Marque	Metabo
Modèle	DKP 310
Alimentation	Air comprimé
Pression de service maximale	6 bar (estimation)
Consommation d'air par course	Voir caractéristiques techniques page 3
Dimensions (L x l x H)	Environ 350 x 50 x 50 mm (estimation)
Poids	Environ 1,5 kg (estimation)
Raccord pneumatique	Raccord enfichable 1/4"
Capacité de cartouche	Cartouches standard (310 ml environ)
Fonctions principales	Expulsion de mastics et colles à partir de cartouches
Utilisation	Professionnelle
Niveau de pression acoustique (LpA)	Voir caractéristiques techniques page 3
Niveau de puissance acoustique (LWA)	Voir caractéristiques techniques page 3
Vibrations	Voir caractéristiques techniques page 3
Entretien et nettoyage	Nettoyer le filtre du raccord pneumatique au moins une fois par semaine ; lubrifier régulièrement
Sécurité	Porter des lunettes de protection et un casque antibruit ; couper l'alimentation en air avant toute intervention
Pièces détachées et réparabilité	Utiliser exclusivement des accessoires d'origine Metabo ; réparations par techniciens agréés
Informations générales	Notice d'utilisation téléchargeable en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - DKP 310 METABO

Comment introduire une cartouche dans le DKP 310 ?

Dévisser le capuchon frontal du tube, ouvrir la cartouche selon les recommandations du fabricant, couper la pointe de la buse, insérer la cartouche avec la buse fixée dans le tube, puis revisser le capuchon frontal à fond.

Quelle pression d'air comprimé utiliser ?

La pression de service maximale admissible est indiquée dans les caractéristiques techniques (page 3). Ne pas dépasser cette pression. Régler la pression sur le compresseur en conséquence.

Quel diamètre de flexible pneumatique est recommandé ?

Utiliser des flexibles avec un diamètre intérieur d'au moins 10 mm pour obtenir la pleine puissance de l'outil. Un diamètre insuffisant réduit nettement les performances.

Est-il obligatoire de porter des équipements de protection ?

Oui, il est impératif de porter des lunettes de protection anti-chocs et un casque antibruit (si le niveau sonore est élevé). Des gants et des chaussures de sécurité sont également recommandés.

Comment entretenir l'outil pneumatique ?

Avant toute intervention, couper l'alimentation en air et dépressuriser le flexible. Nettoyer le filtre du raccord pneumatique au moins une fois par semaine. Lubrifier régulièrement avec un lubrifiant recommandé par Metabo.

Puis-je utiliser des cartouches sous pression ?

Non, l'outil n'est pas conçu pour des cartouches sous pression. Utiliser uniquement des cartouches standard pour mastics et colles, sans pression interne.

Que faire en cas de fuite d'air ou d'huile ?

En cas de fuite importante, vérifier l'outil et le faire réparer par un technicien compétent utilisant des pièces de rechange Metabo d'origine. Contacter l'agence Metabo.

Quels accessoires sont compatibles ?

Utiliser exclusivement des accessoires d'origine Metabo spécialement conçus pour le DKP 310. Consultez le catalogue Metabo ou www.metabo.com pour la gamme complète.

Comment mettre au rebut l'outil en fin de vie ?

Respecter les réglementations nationales pour le recyclage des outils pneumatiques, des emballages et des accessoires. Ne pas jeter avec les déchets ménagers. Utiliser des graisses compatibles avec l'environnement.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation originale est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également consulter les versions traduites sur demande.

MODE D'EMPLOI DKP 310 METABO

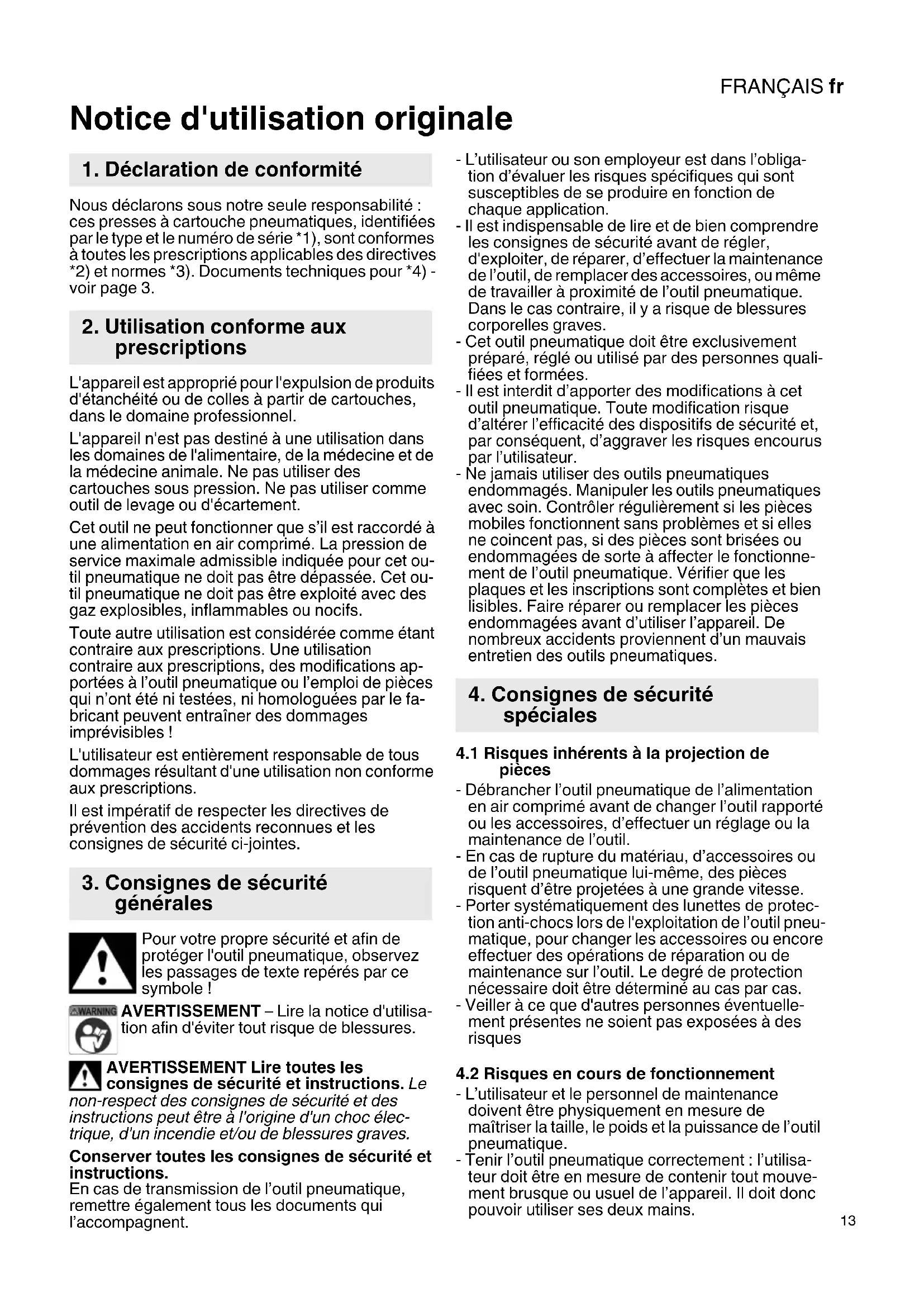

Notice d'utilisation originale

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité : ces presses à cartouche pneumatiques, identifiées par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme aux prescriptions

L'appareil est approprié pour l'expulsion de produits détanchéité ou de colles à partir de cartouches, dans le domaine professionnel.

L'appareil n'est pas destiné à une utilisation dans les domaines de l'alimentaire, de la médecine et de la médecine animale. Ne pas utiliser des cartouches sous pression. Ne pas utiliser comme outil de levage ou d'écartement.

Cet outil ne peut fonctionner que s'il est raccordé à une alimentation en air comprime. La pression de service maximale admissible indiquée pour cet outil pneumatique ne doit pas être dépassée. Cet outil pneumatique ne doit pas être exploité avec des gaz explosibles, inflammables ou nocifs.

Toute autre utilisation est considérée comme étant contraire aux prescriptions. Une utilisation contraire aux prescriptions, des modifications apportées à l'outil pneumatique ou l'emploi de pieces qui n'ont été ni testées, ni homologuees par le fabricant peuvent entraîner des dommages imprévisibles!

L'utilisateur est entiement responsable de tous dommages resultant d'une utilisation non conforme aux prescriptions.

Il est impératif de respecter les directives de prévention des accidents reconnues et les consignes de sécurité ci-jointes.

3. Consignes de sécurité générales

Pour votre propre sécurité et afin de proteger l'outil pneumatique, observer les passages de texte reperés par ce symbole!

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessures.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

En cas de transmission de l'outil pneumatique, remetre également tous les documents qui l'accompagent.

• L'utilisateur ou son employeur est dans l'obligation d'évaluer les risques spécifique qui sont susceptibles de se produit en fonction de chaque application.
• Il est indispensable de dire et de bien comprendre les consignes de sécurité avant de régler, d'exploiter, de réparer, d'effectuer la maintenance de l'outil, de replacer des accessoires, ou même de travailler à proximé de l'outil pneumatique. Dans le cas contraire, il y a risque de blessures corporelles graves.
• Cet outil pneumatique doit être exclusivement préparé, régle ou utilise par des personnes qualifiées et formées.
• Il est interdir d'apporter des modifications à cet outil pneumatique. Toute modification risque d'alterer l'efficacité des dispositifs de sécurité et, par conséquent, d'aggraver les risques encourus par l'utilisateur.
• Ne jamais utiliser des outils pneumatiques endommages. Manipuler les outils pneumatiques avec soin. Contrôler régulièrement si les pieces mobiles fonctionnent sans problèmes et si elles ne coince pas, si des pieces sont brises ou endommages de sorte à affecter le fonctionnement de l'outil pneumatique. Vérifier que les plaques et les inscriptions sont complètes et bien lisibles. Faire réparer ou replacer les pieces endommages avant d'utiliser l'appareil. De nombreux accidents proviennent d'un mauvais entretien des outils pneumatiques.

4. Consignes de sécurité spéciales

4.1 Risques inherents à la projection de pièces

• Débrancher l'outil pneumatique de l'alimentation en air comprime avant de changer l'outil rapporté ou les accessoires, d'effectuer un réglage ou la maintenance de l'outil.
• En cas de rupture du matériel, d'accessoires ou de l'outil pneumatique lui-même, des pieces risquent d'être projétées à une grande vitesse.
• Porter systématiquement des lunettes de protection anti-chocs lors de l'exploitation de l'outil pneumatique, pour changer les accessoires ou encore effectuer des opérations de réparation ou de maintenance sur l'outil. Le degré de protection nécessaire doit être déterminé au cas par cas.
• Veiller à ce que d'autres personnes éventuellesment générées ne soient pas exposées à des risques

4.2 Risques en cours de fonctionnement

• L'utilisateur et le personnel de maintenance doit être physique en mesure de maîtriser la taille, le poids et la puissance de l'outil pneumatique.
• Tenir l'outil pneumatique correctement : l'utilisateur doit être en mesure de contenir tout mouvement brusque ou usable de l'appareil. Il doit donc pouvoir utiliser ses deux mains.

FRANCAISfr

• Veiller à une bonne stabilité et toujours se tenir en équilibre.
• Eviter toute mise en marche involontaire. En cas d'interruption de l'alimentation en air compré, arrêté l'outil pneumatique par le biais de l'intérrupteur de marche/arrêt.
• Utiliser exclusivement le lubrifiant recommendé par le fabricant.
• Porter un équipement de protection individuelle et systématique des lunettes de protection. Le port d'un équipement de protection individuelle, tels que gants de protection, vêtements de protection, masque antipoussières, chaussures de sécurité antidérapantes, casque de protection ou protection auditive, réduit les risques de blessures et est par conséquent recommandé, suivant la nature et l'utilisation de l'appareil.

4.3 Risques inherents à des mouvements répetitifs

• L'utilisation d'un outil pneumatique peut s'accompagner de sensations désagreables au niveau des mains, des bras, des épales, du cou ou autres parties du corps.
• Faire en sorte d'adopter une position comfortable et d'avoir de bons appuis pour utiliser l'outil pneumatique. Eviter les positions inconfortables ou les postures qui permettent difficilement de garder l'équilibre. Il est conseilé de changer de posture lors des travaux prolongés, puisque ceci contribue à éviter les sensations désagréables et la fatigue.
• Si l'utilisateur ressent des symptômes comme un malaise persistant, des troubles, des palpitations, des douleurs, des fourmillements, des engourdissements, des sensations de brûlle ou des ankyloses, il ne doitURTout pas ignorer les signaux d'alerte que cela représentée. L'utilisateur doit alors en faire part à son employeur et consulter un médecin qualifié.

• Séparer l'outil pneumatique de l'alimentation en air comprime avant de fixer ou de changer d'outil rapporté ou d'accessoire.
• Utiliser uniquement des accessoires spécialement concus pour cet apparéil et qui sont conformes aux exigences et aux données caractéristiques indiquées dans la presente notice d'utilisation.

4.5 Risques inherents au poste de travail

• Les glissades, pertes d'équilibre et les chutes constituent les principales causes de blessures sur le lieu de travail. Faire très attention en cas d'évolution sur des surfaces rendues glissantes par l'utilisation de l'outil pneumatique et veiller à ne pas trébucher en se prénant les pieds dans le flexible pneumatique.
• Agir avec prudence dans les environnements qui ne sont pas familiers. Les cables électriques et autres cables d'alimentation sont autant de sources de danger qui peuvent passer inaperçues.
• L'outil pneumatique n'a pas eté utilisé dans des atmospheres explosibles et il ne

bénéficie pas d'une isolation spécifique en cas de contact avec des sources électriques.

4.6 Risques inherents aux poussières et aux vapeurs

• Les poussières et les vapeurs produit par le fonctionnement de l'outil pneumatique peuvent être néfastes pour la santé (et provoquer notamment des cancers, des fausses couches, de l'asthmé et/ou des dermatites). Il est donc indispensable de procéder à une analyse des risques liés à ces facteurs et demettre en place des mécanismes de régulation adaptés.
• L'analyse des risques doit notamment tener compte des poussieres produites lors de l'utilisation de l'outil pneumatique et des risques de tourbillonnement des poussieres en résultat.
• L'outil pneumatique doit être utilisé et entretenu conformément aux recommandations de la presente notice d'utilisation, afin de réduire au minimum la génération de poussières et de vapeurs.
• L'air vicié doit être evacué de façon à réduire au minimum les risques de tourbillonnement de particules dans les environnements poussièreux.
• Si la formation de poussières ou de vapeurs est inévitable, la tâche principale consiste à les contrôle sur le lieu de génération.
• Tous les éléments rapportés ou accessoires de l'outil pneumatique concus pour collector, aspirer ou eliminer les poussières et les vapeurs volatiles doivent être utilisés et entretenus correctement, dans le respect des consignes du fabricant.
• Les consommables et l'outil rapporté doivent être sélectionnés, entretenus et replacés conformément aux recommandations de la présente notice d'utilisation, afin d'éviter d'augmenter inutillement la quantité de poussières ou de vapeurs produit.
• Utiliser des équipements de protection des voies respiratoires conformes aux consignes de l'employeur ou aux directives en matière de santé et de sécurité au travail.

4.7 Risques inherents au bruit

• En cas de protection auditive insuffisante, l'exposition à un niveau de bruit élevé risque d'endomager durablement l'audition, d'entraîner une perte d'audition et d'autres problèmes, comme les acouphènes (tintement, chuintement, sifflement ou bourdonnement dans les oreilles).
• Il est indispensable de procéder à une analyse des risques eu égard à ces facteurs et demettre en œuvre des mécanismes de régulation appropriés.
• Les mécanismes de régulation susceptibles d'être mis en œuvre pour réduire les risques incluant notamment l'utilisation de matérielaux isolants pour éviter les bruits de tintement qui se produit au niveau des pieces à usiner.
• Utiliser des équipements de protection acoustique conformes aux consignes de l'employeur et aux directives en matière de santé et de sécurité au travail.

• L'outil pneumatique doit être utilisé et entretenu conformément aux recommandations de la presente notice d'utilisation pour éviter toute augmentation inutil du niveau sonore.

• Les consommables et l'outil rapporté doivent être sélectionnés, entretenus et remplacés conformément aux recommandations de la présente notice d'utilisation, afin d'éviter toute augmentation inutile du niveau sonore.

• Il est interdirit de-retirer le silencieux intégré. Par ailleurs, ce silencieux doit être en bon état de fonctionnement.

4.8 Risques inherents aux vibrations

• Les vibrations peuvent provoquer des troubles nerveux, mais aussi perturber la circulation sanguine au niveau des mains et des bras.
• Si la température est BASSE, porter des vêtements chauds et faire en sorte de garder les mains au chaud et au sec.
• Si la peau des doigts ou des mains s'engourdit, qu'elle picote, qu'elle fait mal ou qu'elle devient blanche, cesser d'utiliser l'outil pneumatique, avertir l'employeur et consulter un medecin.
• L'outil pneumatique doit être utilisé et entretenu conformément aux recommandations de la presente notice d'utilisation pour éviter tout renforcement inutile des vibrations.
• Les consommables et l'outil rapporté doivent être sélectionnés, entretenus et replacés conformément aux recommandations de la présente notice d'utilisation, afin d'éviter tout renforcement inutil des vibrations.

4.9 Consignes de sécurité supplémentaires

• L'air comprime risque de provoquer de graves blessures.
• Lorsque l'outil pneumatique n'est pas utilisé, avant de changer un accessoire ou d'effectuer une réparation, il convient systématiquement de couper l'alimentation pneumatique, demettre le flexible pneumatique hors pression et de débrancher l'outil pneumatique de l'alimentation en air comprimé.
• Ne jamais orienter le flux d'air vers soi ou vers autres personnes.
• Les flexibles qui sont projétés peuvent provoquer de graves blessures. Pour cette raison, s'assurer systématiquement que les flexibles et les dispositions de fixation ne sont pas endommagés ou desserrés.
• Il ne faut pas exposer ses mains au flux d'air froid.
• En cas d'utilisation de raccords tournants universels (accoupling a griffes), il est indispensable demettre en place des goupilles d'arrêt etd'utiliser des cables de sécurité pour les flexibles,afin de se protegger en cas de defaillance de laliaison entre le flexible et l'outil pneumatique ouentre deux flexibles.
• Faire en sorte que la pression maximale indiquee pour l'outil pneumatique ne soit pas dépassée.
• Ne jamais utiliser le flexible pour transporter l'outil pneumatique.

4.10 Autres consignes de sécurité

• Respecter, le cas échéant, les prescriptions spécifiques en matière de prévention des accidents et de sécurité au travail relatives à la manipulation de compresseurs et d'outils pneumatiques.

• Veiller à ce que la pression de service maximale admissible qui figure dans les caractéristiques techniques soit bien respectée.

• Ne pas surcharger l'outil; n'utiliser cet outil que dans la plage de puissance indiquée dans les caractéristiques techniques.
• Utiliser des lubrifiants sans risques. Veiller à une ventilation suffisante au poste de travail. En cas d'usure prononcée, faire contrôle et réparer le cas échéant l'outil pneumatique.
• Ne pas utiliser cet outil si l'on n'est pas concentré. Soyez vigilant, faites attention à ce que vous faites et prenez toutes les précautions qui s'imposent en travaillant avec un outil pneumatique. Ne pas utiliser d'outil sous l'influence de la fatigue, de drogues, d'alcool ou de médicaments. Il suffit d'un moment d'inattention lors de l'utilisation de cet outil pour encourir de graves blessures.
• Veiller à ce que la zone de travail soit propre et bien éclairée. Les zones de travail encombriées et mal éclairées peuvent provoquer des accidents.
• Conserver les outils pneumatiques hors de portée des enfants.
• Ne pas conserver l'outil à l'extérieur sans protection, ni dans un environnement humide.
• Protégier l'outil pneumatique des poussières et des salissures, et tout spécifique le raccord pneumatique et les éléments de commande.
• Suivre les instructions d'assemblage. Toutes les pieces de l'appareil doivent être montées correctement et bien visées.
• Toujours porter des lunettes de protection.
• Respecter les directives nationales en vigueur relatives aux matérielles à traiter.
• Respecter les instructions du fabricant de colles ou de produits d'étanchéité! Respecter la fiche technique de sécurité des consommables.
• Des dangers peuvent émaner de colles ou de produits d'étanchéité. Considerer toutes les instructions figurant sur le recipient ou les informations, qui sont fournies par le fabricant du produit à traiter. Ne pas utiliser de produit, dont les dangers ne sont pas connus.
• Ne pas nettoyer à l'aide de produits de nettoyage contenant du solvant, de l'acid ou autres produits agressifs.
• Déposer de façon sure l'appareil et ses composants (p. ex. l'empecher de rouler).

Les informations qui figurent dans la presente notice d'utilisation sont signalées comme suit :

Danger! Risques de dommages corporels ou de dégats causés à l'environnement.

Attention. Risque de dommages matériels.

4.11 Symboles sur l'outil pneumatique

Lire la notice d'utilisation avant la mise en service.

Porter des lunettes de protection

Porter un casque antibruit

5. Aperçu

Voir page 2.

1 Capuchon frontal
2 Tube
3Déclencheur
4 Raccord pneumatique avec fille
5 Raccord enfichable 1/4"

6. Fonctionnement

6.1 Avant la première mise en service

Visser le raccord enchachie (5).

6.2 Introduire la cartouche

• Dévisser le capuchon frontal (1) du tube (2).
• Ouvrir la cartouche, comme recommendé par le fabricant de cartouches.
• Couper la pointe de la buse de cartouche en fonction du travail nécessaire.
• Insérer la cartouche avec la buse fixée dans le tube (2).
• Visser le capuchon frontal (1) à fond.

6.3 Utilisation de l'outil pneumatique

Afin d'obtenir la pleine puissance de votre outil pneumatique, utiliser systématiquement des flexibles pneumatiques avec un diamètre interieur d'au moins 10 mm. Un diamètre interieur insuffisant peut nettement réduire la puissance.

Attention. Le tuyau d'air comprime ne doit pasContainir d'eau de condensation.

1. Insérer la cartouche. Voir chapitre 6.2.
2. Régler la pression de service sur le compresseur (pression de service maximale admissible, voir caractéristiques techniques).
3. Raccorder l'outil à l'alimentation en air comprime via l'accouplement rapide.
4. Pour expulser du produit d'étanchéité ou de la colle : presser le déclencheur (3).
5. Relacher le déclencheur (3).

7. Maintenance et entretien

Danger! Avant toute intervention sur l'outil de pneumatique, débrancher le raccordement d'immatique.

Danger! Les travaux de maintenance et de réparation autres que ceux décrits dans ce

chapitre ne doit être exécutés que par une personne qualifiée et compétente.

• Entretenir régulierement l'outil pneumatique pour garantir sa sécurité de fonctionnement.
• Vérifier que les raccords sont bien fixés et les desserrer si nécessaire.
• Nettoyer le filtré du raccord pneumatique au moins une fois parSEMaine.

• Il est recommandé de monter un réducteur de pression avec séparateur d'eau en amont de l'outil pneumatique.

• En cas de fuite d'huile ou d'air importante, vérifier l'outil pneumatique et le faire réparer si nécessaire (voir chapitre 9.)

• Eviter tout contact avec les substances nocives qui se sont déposées sur l'outil. Porter des équipements de protection adaptés et retarder les substances nocives avec des moyens appropriés avant de procéder à la maintenance.

8. Accessoires

Utiliser uniquement des accessoires d'origine Metabo.

Utiliser uniquement des accessoires spécialement concus pour cet outil pneumatique et qui sont conformes aux exigences et aux données caractéristiques de la presente notice d'utilisation.

Gamage d'accessoires complète, voir www.metabo.com ou catalogue.

9. Réparation

Danger! Seuls des techniciens compétents sont habilités à réparer les outils pneuma-

tiques, à condition d'utiliser des pieces de rechange Metabo d'origine!

Pour toute réparation d'un outil pneumatique Metabo, contacter l'agence Metabo. Voir les adresses sur www.metabo.com.

Les listedes des pieces de rechange peuvent etre téléchargees sur le site Internet www.metabo.com.

10. Protection de l'environnement

Observez les reglementations nationales concernant la mise au rebut dans le respect de l'environnement et le recyclage des outils pneumatiques, des emballages et des accessoires. Il est interdit demettre en danger des personnes ou de nuire à l'environnement.

Les matériaux d'emballage doivent'être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouvez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Utiliser des graisses compatibles avec l'environnement.

Eviter unégoutageincontrôle,afinque lagraissene parvienne pas dans l'environnement.

11. Caractéristiques techniques

Explications concerning les indications de la page 3.

Sous réserve de modifications allant dans le sens du progrès technique.

1&= consommation d'air par course p . = pression de service maximale admissible

A = dimensions : longueur x largeur x hauteur

m = p o i d s

Les caractéristiques techniques indiquées sont soumises àtolerance (selon les normes en vigueur correspondantes).

A Valeurs d'émission

7: Ces valeurs permettent l'estimation des émissions de l'outil et la comparaison entre différents outils. Selon les conditions d'utilisation, de l'etat de l'outil ou des outils rapportés utilisés, la charge effective peut plus ou moins varier. Pour l'estimation, tener compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utiliseur sur la base des valeurs estimatives adaptées en conséquence, par ex. mesures organisationnelles.

Niveau sonore (NE ISO 15744) :

LpA =niveau de pression acoustique

LWA =niveau de puissance acoustique

K_pA K_WA = incertitude de mesure

Porter un casque antibruit!

NEDERLANDSnl
