Type product	Pneumatisch patroonpistool voor kitten en lijmen
Merk	Metabo
Model	DKP 310
Voeding	Perslucht
Maximale werkdruk	6 bar (schatting)
Luchtverbruik per slag	Zie technische gegevens pagina 3
Afmetingen (L x B x H)	Ongeveer 350 x 50 x 50 mm (schatting)
Gewicht	Ongeveer 1,5 kg (schatting)
Luchtaansluiting	Steekkoppeling 1/4"
Patrooncapaciteit	Standaard patronen (ongeveer 310 ml)
Hoofdfuncties	Uitpersen van kitten en lijmen uit patronen
Gebruik	Professioneel
Geluidsdrukniveau (LpA)	Zie technische gegevens pagina 3
Geluidsvermogensniveau (LWA)	Zie technische gegevens pagina 3
Trillingen	Zie technische gegevens pagina 3
Onderhoud en reiniging	Reinig het filter van de luchtaansluiting minstens één keer per week; smeer regelmatig
Veiligheid	Draag een veiligheidsbril en gehoorbescherming; sluit de luchttoevoer af voor elke ingreep
Onderdelen en repareerbaarheid	Gebruik uitsluitend originele Metabo accessoires; reparaties door erkende technici
Algemene informatie	Gebruiksaanwijzing downloadbaar als PDF op notice-facile.com

Veelgestelde vragen - DKP 310 METABO

Hoe een patroon in de DKP 310 plaatsen?

Draai de voorste dop van de buis los, open de patroon volgens de aanbevelingen van de fabrikant, knip de punt van het mondstuk af, steek de patroon met het bevestigde mondstuk in de buis en draai de voorste dop vervolgens weer stevig vast.

Welke persluchtdruk gebruiken?

De maximaal toegestane werkdruk staat vermeld in de technische gegevens (pagina 3). Overschrijd deze druk niet. Stel de druk op de compressor dienovereenkomstig in.

Welke diameter van de persluchtslang wordt aanbevolen?

Gebruik slangen met een binnendiameter van minimaal 10 mm om het volledige vermogen van het gereedschap te verkrijgen. Een onvoldoende diameter vermindert de prestaties aanzienlijk.

Is het verplicht om beschermende uitrusting te dragen?

Ja, het is verplicht om een veiligheidsbril tegen stoten en een gehoorbescherming te dragen (als het geluidsniveau hoog is). Handschoenen en veiligheidsschoenen worden ook aanbevolen.

Hoe het pneumatische gereedschap onderhouden?

Schakel vóór elke ingreep de luchttoevoer uit en ontlast de slang. Reinig het filter van de luchtaansluiting minstens één keer per week. Smeer regelmatig met een door Metabo aanbevolen smeermiddel.

Kan ik patronen onder druk gebruiken?

Nee, het gereedschap is niet ontworpen voor patronen onder druk. Gebruik uitsluitend standaard patronen voor kitten en lijmen, zonder interne druk.

Wat te doen bij lucht- of olielekkage?

Bij ernstige lekkage het gereedschap controleren en laten repareren door een bevoegde technicus met originele Metabo onderdelen. Neem contact op met het Metabo-kantoor.

Welke accessoires zijn compatibel?

Gebruik uitsluitend originele Metabo accessoires speciaal ontworpen voor de DKP 310. Raadpleeg de Metabo-catalogus of www.metabo.com voor het volledige assortiment.

Hoe het gereedschap aan het einde van zijn levensduur afvoeren?

Houd u aan de nationale voorschriften voor recycling van pneumatische gereedschappen, verpakkingen en accessoires. Niet bij het huishoudelijk afval gooien. Gebruik milieuvriendelijke vetten.

Waar vind ik de volledige gebruiksaanwijzing?

De originele gebruiksaanwijzing is gratis te downloaden in PDF-formaat op notice-facile.com. U kunt ook op verzoek vertaalde versies raadplegen.

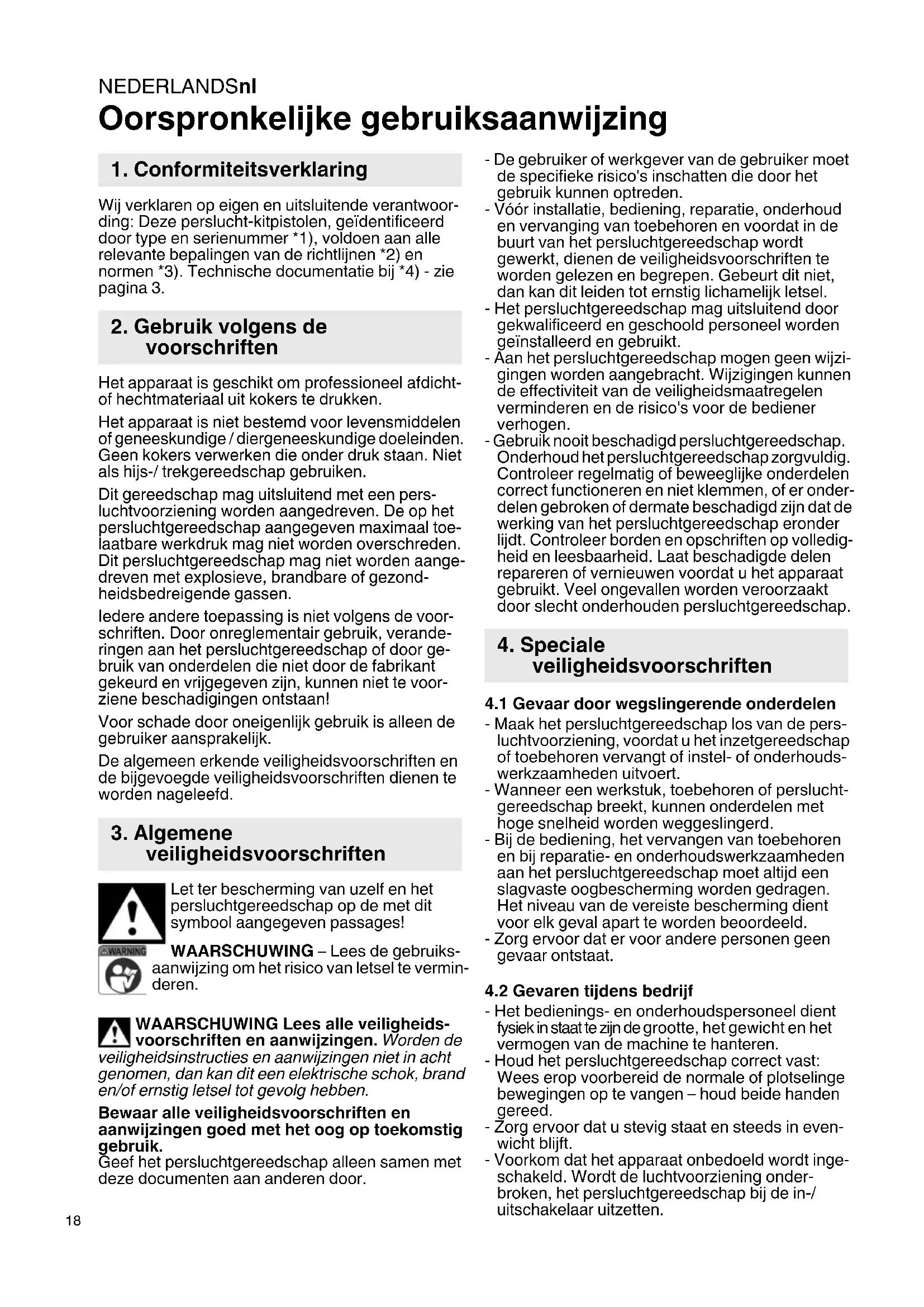

GEBRUIKSAANWIJZING DKP 310 METABO

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze perslucht-kitpistolen, geidentificiererd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)- zie pagina 3.

2. Gebruik volgens de voorschriften

Het apparaat is geschikt om professioneel afdicht-of hechtmaterialui kokers te drukken.

Het apparaat is nicht bestemd voor levensmiddelen of geneeskundige /diergeneeskundige doeleinden. Geen kokers verwerken die onder druk staan. Niet als hijs-/ trekgereedschap gebruiken.

Dit gereedschap mag uitsluitend met een persluchtvoorziening worden aangedreten. De op het persluchtgereedschap aangegeven maximaal toelaatbare werkdruk mag nicht worden overschreden. Dit persluchtgereedschap mag nicht worden aangedreven met explosieve, brandbare of gezondheidsbedreigende gassen.

ledere andere toepassing is Niet volgens de voorschriften. Door onreglementair gebruik, veranderingen aan het persluchtgereedschap of door gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgegeven zich, können nicht te voorziene beschadigingen ontstaan!

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiks-aanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoerschriften en aanwijzingen. Worden de

veiligheidsinstructures en aanwijzingen Niet in acht genomen, dan kan dit een elektrische schok, branden/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef het persluchtgereedschap alleen samen met deze documenten aan anderen door.

• De gebruiker of werkgever van de gebruiker要去 de specifieke risico's inschatten die door het gebruik kannen optreden.
• Vóor installmentie, budiening, reparatie, onderhoud en verranging van toebehoren en voordat in de buurt van het persluchtgereedschap worden gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit Niet, dan kan dit leiden tot ernstig lichamelijk letsel.
• Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geinstalleerd en gezruikt.
• Aan het persluchtgereedschap mogen geen wijzigingen worden aangebracht. Wijzigingen{kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.
• Gebruik nooit beschadig persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controleer regelmatig of beweeglijke onderden correct functioneren en Niet klemmen, of er onderden gebroken of dermate beschadigল dat de werkking van het persluchtgereedschap eronder lijdt. Controleer borden en opschriften op volledigheid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gezruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden persluchtgereedschap.

4. Speciale veiligheidsvoorschriften

4.1 Gevaar door wegslingerende onderdelen

• Maak het persluchtgereedschap los van de persluchtvoorziening, voordat u het inzetgereedschap of toebehoren verwangt of instel- of onderhoudswerkzaamheden uityoert.
• Wanner een werkstuk, toebehoren of perslucht-gereedschap breekt, können onderdelen met hoge snugheid worden weggeslingerd.
• Bij de bediening, het verrangen van toebehoren en bij reparatie- en onderhoudswerkzaamheden aan het persluchtgereedschap要去 alsijd een slagvaste oogbeschemming worden gedragen. Hetiveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld.
• Zorg ervoor dat er voor andere Personen geen gevaar ontstaat.

4.2 Gevaren tijdens bedrijf

• Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, het gewicht en het vermogen van de machine te hanteren.
• Houd het persluchtgereedschap correct vast: Wees erop voorbereid de normale of plotselinge bewegingen op te vangen - houd beiden handen gereed.
• Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.

• Voorkom dat het apparaat onbedoeld worden ingeschakeld. Wordt de luchtvoorziening onderbroken, het persluchtgereedschap bij de in-/uitschakelaar uitzetten.

• Gebruik uitsluitend de door de fabrikant aanbevolen smeermiddelen.

• Draag persoonlijke beschemmende uitrusting en.altijd een veiligheidsbril. Het dragen van eenpersoonlijke beschemmende uitrusting, zoalsveiligheidshandschoenen, beschemmendekleding, stofmasker, slipvrije werkschoenen,veiligheidshelm of gehoorbescherming, afhanke-lijk van soort en gebruik van het apparaat, vermin-dert het risico op letsel en wordt aanbevolen.

4.3 Gevaar door herhalende bewegingen

• Bij het werkken met het persluchtgereedschap kuren onaangename gevoelens in handen, Armen, schoulders, de halsstreek of andere lichaamsdelen optreden.
• Neemijdens het werkken met het persluchtgereedschap een gemakkelijk positie in, let op een goede steun en voorkom een stand die ontunjstig is of waar bij het moeilijk is het evenwicht te behouden. Bij langdurige werkzaamheden要去 bediener zich lichaamshouding af en toe veranderen, om onaangenaamheden en vermoeidheid te voorkomen.
• Indien bij een bediener symptomen zoals aanhoudende onpasselijkheid, klachten, kloppen, pijn, kriebels, doofheid, branden of stijfheid optreden, mogen deze waarschuwingsindicatoren nicht worden genedeerd. De bediener dient zich werkgever te informeren en een gekwalificeerde arts te raadplegen.

4.4 Gevaar door toebehoren

• Maak het persluchtgereedschap los van de luchtvoorziening, voordat inzetgereedschap of toebehoren worden bevestigd of verrangen.
• Gebruik alleen toebehoren die voor dit apparaat bestemd zich en voldoen aan de in deze gebruiks-aanwijzing genoemde eisen en kenmerken.

4.5 Gevaar op de werkplek

• Het meeste letsel op de werkplek wordenverozaakt door uitgliden, struikelen of vallen. Let op oppervlakken die door het gebruik van het perslichtgereedschap wellicht glad+zijn geworden en op het maybeke gevaar van struikelen door deluchslang.
• Ga in een onbekende omgeving voorzichtig te werk. Er kan spreke zichn van verborgen gevaar door stroomkabels of andere voedingsleidingen.
• Het persluchtgereedschap is nicht bestemd voor gebruik in een explosieve omgeving en Niet geiso-leerd gegen contact met elektrische stroom-bronnen.

4.6 Gevaar door stof en dampen

• De stoffen en dampen die bij gebruik van het persluchtgereedschap ontstaan hunnen schadelijke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of dermatitis); het is beslistoodzakelijk een risicoanalyse van deze gezaren te makeen en deze om te zetten in passende regelgeving.
• In de risicoanalyse要去 rekening worden gehonden met het stof dat bij gebruik van het

persluchtgereedschap ontstaat en het reeds aanwezigestof dat hierbij möglichk opstuift.

• Het persluchtgereedschap dient te worden brediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing, om het vrijkomen van stof en dampen tot een minimum te beperken.
• De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min möglichst stof opstuift.
• Indien stof en dampen ontstaan,要去en alle inspanninger erop zich gericht deze te controeren op de plaats waar ze vrijkomen.
• Alle inbouwelementen- en toebehoren van het persluchtgereedschap, die voor het opvangen, afzuiigen of onderdrukken van zwevend stof of dampen zijn aangebracht, dienen volgens de aanwijzingen van de fabricant volgens voorschrift te worden geplaatst en onderhoven.
• Het verbruiksmaterialiaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikhandleiding worden gekozen, onderhonden en verrangen om onnodige intensivering van de stof- en dampontwikkeling te voorkomen.
• Gebruik beschermende ademhalingsvoorzie. ningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor deveiligheid op het werk en ter bescherming van uw gezondheid.

4.7 Gevaar door geluid

• De invloed van hoge geluidsniveauaus kan bij onvoldoende gehoorbescherming leiden tot permanente gehoorschade, gehooorverlies en andere problemen, zoals tinnitus (bellen, suizen, fluiten of zoemen in het oor).
• Het is beslistoodzakelijk een risicoanalyse van deze gevaren te makeen en deze om te zetten in passende regelgeving.
• Tot de passende regelgeving ter vermindering van het risico behoren maatregelen zoals het gebruik van isolatiematerialiaal ter voorkoming van het geluid dat bij de werkstukken optreedt.
• Gebruik gehoorbeschemende voorzieningen volgens de aanwijzingen van uw werkgever of Zoals vereist in de voorschriften voor de veriligheid op het werk en ter bescherming van uw gezondheid.
• Het persluchtgereedschap dient te worden bediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing, om een onnodige verhoging van het geluidsniveau te voorkomen.
  -Het verbruiksmaterialiaal en inzeitgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onderhoden en verrangen om een onnodige verhoging van het geluidsniveau te voorkomen.
• De geintegreerde geluidsdemper mag nicht worden verwijderd en moet zich in een goede werktoestand bevinden.

4.8 Gevaar door trillingen

• De invloed van trillingen kan beschadiging van de zenuwen en storingen in de bloedcirculatie in handen en armenveroorzaken.

NEDERLANDSnl

• Draag bij het werkken in een koude omgeving warme kleding en houd de handen warm en droog.
• Indien u merkt dat de huid van uw vingers of handen gevoelloos worden, jeukt, bijn doet of wit verkleurt, moet u stoppen met het persluchtgereedschap, uw werkgever informeren en een arts raadplegen.
• Het perslichtgereedschap dient te worden bediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing om een onnodige versterking van de trillingen te voorkomen.
• Het verbruiksmaterialiaal en inzetgereedschap要去 volgens de aanbevelingen van deze gebruiskandleiding worden gekozen, onderhonden en verrangen om een onnodige versterking van de trillingen te voorkomen.

4.9 Extra veiligheidsvoorschriften

• Perslucht kan leiden tot ernstig letsel.
• Wonneer het persluchtgereedschap Niet in gebruik is, is het altijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te makeen en het persluchtgereedschap te scheiden van de persluchttoevoer, voordat toebehoren worden verrangen of reparatives worden uitgevoerd.
• Richt de luchtstroom nooit op uzelf of op andere personne.
• Rondslaande slangen können tot ernstig letsel leiden. Controller aanom altijd of de slangen en het bevestigingsmaterial beschadigd of losgeraatelijk.
• Koude lucht要去 van de handen worden weggeleid.
• Bij universele draaikoppelingen (klauwkoppelingen) dient u gebruik te make n van arreteerpennen en Whipcheck-slangbeveiligingen om bescherming te bieden voor het geval dat een verbinding van de slang met het persluchtgereed-schap of tussen slangen defect raakt.
• Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk Niet worden overschreten.
• Draag persluchtgereedschap nooit bij de slang.

4.10 Overige verilgheidsvoorschriften

• Neem de eventueel speciale bedrijfsveiligheids-of oncevalpreventievoorschriften voor de omgang met compressoren en persluchtgereedschap in acht.
• Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaatbare werkdruk nicht worden overschreten.
• Zorg dat u het gereedschap Niet overbelast – gebruik het alleen binnen het vermogensbereik dat in de Technische gegevens vermeld worden.
• Gebruik geen twijfelachtige smeermiddelen. Zorg voor voldoende ventilatie van de werkplek. Bij verhoogde uittreding: persluchtgereedschap controleren en eventuele latent repareren.
• Gebruik dit gereedschap Niet wanner u Niet geconcentreerd bent. Wees alert, let goed op wat u doet en ga bij het gebruik van het persluchtgereedschap met verstand te werk. Gebruik geen gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden.

• Houd uw werkomgeving schoon en goed verlicht.
  Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
• Persluchtgereedschap voor kinderen beveiligigen.
• Het gereedschap mag nicht worden opgeborgen in de open lucht of in een vochtige omgeving.
• Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, gegen stof en vuil.
• Neem voor de montage de instructies in acht. Alle onderdelen van het apparaat要去en juist gemonteerd en stevig vastgeschroefd zich.
• Draag altijd een veiligheidsbril.
• Neem de voorschriften inRCT die in uw land voor de te verwerken materialen van toepassing zich.
• Neem de instructies in acht van de producent van het hecht-of afdichtmaterialiaal! Neem het veriligeheidsinformatieblad van het verbruikmaterialiaal in acht.
• Afdicht- of hechtmaterialiak kan gevaarlijk sein. Volg de aanwijzingen op de houder of de informatatie die gegeven worden door de producent van het te verwerken materialiaal. Verwerk geen materialiaal waarvan het gevaar onbekend is.
• Niet reinigen met een schoonmaakmiddel dat oplosmiddellen bevat, of dat zuurhoudend of anderszins agressief is.
• Het apparaat en de onderdelen ervan veilig opbergen (bijv. gegen wegrollen beveiligigen).

De informatatie in denen handleiding is als volgt gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Let op Waarschuwing voor materiaele schade.

4.11 Symbolen op het persluchtgereedschap

Voor inbedrijfstelling de gebruiksaanwijzing lezen.

Draag oogbescherming

Draag gehoorbescherming

5. Overzicht

Zie bladzijde 2.

1 Voorkap
2 Buis
3 Trekker
4 Persluchtaansluiting met filter
5 Steenkippel 1/4"

6. Bediening

6.1 Voor het eerste gebruik

Steelnippel (5) inschroeven.

6.2 Koker inbrengen

• De voorkap (1) van de buis (2) aftschroeven.
• De koker openen zoals aanbevolen door de producent van de kokers.
• De punt van het koker-mondstuk afsnijden zoals voor het werk is vereist.
• Koker met aangebracht koker-mondstuk in de buis (2) schuiven.
• De Voorkap (1) stevig opschroeven.

6.3 Persluchtgereedschap gebruiken

Gebruik alkijd persluchslangen met een binnendiameter van minstens 10mm om het volledige vermogen van uw persluchtgereedschap te benutten. Een te geringe binnendiameter kan het vermogen aanmerkelijk verminderen.

Let op De persluchtleiding mag geen condenswater bevatten.

1. Koker inbrengen. Zie hoofdstuk 6.2.
2. Werkdruk bij de compressor instellen (voor maximaal toelaatbare werkdruk, die Technische gegevens).
3. Gereedschap via de snelkoppeling op de persluchtvoorzieening aansluiten.
4. Voor het uitdrukken van afldicht- of hechtmaterial: trekker (3) indrukken.
5. Trekker (3) loslaten.

7. Service en onderhoud

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, de perslucht-luiting losmaken.

Gevaar! Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaam

heden mogen uitsluitend door geschoold personeel worden uitgevoerd.

• Verzeker u van de veiligheid van het persluchtgereedschap door regelmatig onderhoud.
• Schroefverbindingen op goede zitting controleren resp. aantrekken.
• Filter in de persluchtaansluiting tenminste wekelijks reinigen.
• Aanbevolen worden om bij het persluchtgereed-schap een drukregelaar met waterafscheider voor te schakelen.
• Bij verhoogde olie- of luchtuittreding het persluchtgereedschap controleren en eventueel lately repareren. (Zie hoofdstuk 9.)
• Vermijd contact met gevaarlijke substanties die zich op het werkstuk hebben afgezet. Draag een geschikte personlijke veiligheidsuitrusting en verwijder gevaarlijke substanties voor het onderhoud door passende maatregelen.

8. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voor dit persluchtgereedschap bestemd zich en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

9. Reparatie

Gevaar! Reparaties aan persluchtgereed-schap mogen alleen door geschoold person met originele Metabo-onderdelen worden voerd!

Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en voor de recycling van afgedankt persluchtgereedschap, verpakkingen en toebehoren. Personen en leefmilieu mogen Niet in gevaar worden gebracht.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Gebruik milieuvriendelijk hetten.

Voorkom ongecontroleerd uitlekken van vet, zodateit Niet in het milieu terechtkomt.

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehonden.

$$ V _ {1} = \text {l u c h t v e r b r u i k p e r s l a g} $$

p_max = maximaal toelaatbare werkdkruk

A = afmetingen (length x breedex hooge)

$$ m = g e w i c $$

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het gereedschap en een vergelijkking van de verschillende gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Houd bij de beordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betreffende aangepaste taxatiewaarden welke maatregelen ter bescherming van de gebruiker dienen te worden genomen, bijv. organisatorische maatregelen.

Geluidsniveau (EN ISO 15744):

LpA =geluidsdrukniveaua

L'WA =geluidsvermogensniveau

K_pA, K_WA = meetonzekerheid

Draag gehoorbescherming!

ESPANOLEs

Manual original

Aanitaso (EN ISO 15744):

LpA =aenpainetaso

LwA =aanentehotasO
