FreeSpace FS2SE - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur à large bande, 2 voies, 70/100V et basse impédance, puissance nominale de 30W, réponse en fréquence de 70 Hz à 20 kHz.
Utilisation	Conçu pour des installations fixes dans des environnements commerciaux, tels que des restaurants, des magasins de détail et des espaces de loisirs.
Maintenance et réparation	Vérification régulière des connexions, nettoyage des grilles et des surfaces, remplacement des haut-parleurs en cas de défaillance.
Sécurité	Installation conforme aux normes électriques locales, éviter l'exposition à l'humidité excessive et aux températures extrêmes.
Informations générales	Poids : 1,2 kg, dimensions : 20,3 x 20,3 x 20,3 cm, couleur : blanc, garantie de 2 ans.

FOIRE AUX QUESTIONS - FreeSpace FS2SE BOSE

Comment connecter le BOSE FreeSpace FS2SE à un amplificateur ?

Pour connecter le BOSE FreeSpace FS2SE à un amplificateur, utilisez des câbles de haut-parleur de qualité et assurez-vous de respecter la polarité. Branchez le fil positif du haut-parleur au terminal positif de l'amplificateur et le fil négatif au terminal négatif.

Quelle est la puissance maximale acceptée par le BOSE FreeSpace FS2SE ?

Le BOSE FreeSpace FS2SE peut accepter une puissance maximale de 100 watts en continu, avec une impédance de 8 ohms.

Le BOSE FreeSpace FS2SE peut-il être utilisé en extérieur ?

Non, le BOSE FreeSpace FS2SE est conçu pour un usage intérieur uniquement. Il n'est pas résistant aux intempéries.

Comment installer le BOSE FreeSpace FS2SE au plafond ?

Pour installer le BOSE FreeSpace FS2SE au plafond, utilisez les supports fournis et suivez les instructions d'installation. Assurez-vous que le support est fixé de manière sécurisée et que le haut-parleur est bien en place.

Quel est le meilleur emplacement pour installer le BOSE FreeSpace FS2SE ?

Il est recommandé d'installer le BOSE FreeSpace FS2SE à une hauteur de 2,4 à 3 mètres du sol et à au moins 2 mètres de tout mur ou obstacle pour une meilleure diffusion du son.

Comment régler le son du BOSE FreeSpace FS2SE ?

Le réglage du son du BOSE FreeSpace FS2SE doit être effectué via l'amplificateur auquel il est connecté. Utilisez les commandes de volume et d'égalisation de l'amplificateur pour ajuster le son selon vos préférences.

Que faire si le son du BOSE FreeSpace FS2SE est faible ou distordu ?

Vérifiez d'abord toutes les connexions et assurez-vous qu'elles sont bien serrées. Ensuite, ajustez les paramètres de volume et d'égalisation sur l'amplificateur. Si le problème persiste, il peut être nécessaire de tester avec un autre amplificateur ou de vérifier si le haut-parleur est endommagé.

Le BOSE FreeSpace FS2SE est-il compatible avec tous les amplificateurs ?

Le BOSE FreeSpace FS2SE est compatible avec la plupart des amplificateurs qui peuvent gérer une impédance de 8 ohms. Assurez-vous de vérifier les spécifications de votre amplificateur avant de faire la connexion.

MODE D'EMPLOI FreeSpace FS2SE BOSE

Notice d'installation 16

Merci de生存 et de conserver le manuel d'instruction et de respecter les consignes de sécurité.

Ce produit doit être installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnelles les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuliez dire ce document, ainsi que l'ensemble des averissements de sécurité avant de proceder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agriés. Pour contacter Bose Professional ou pour couver un revendeur ou un distributeur prêde chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

1. Veuillez dire ces consignes.
2. Veuillez conserves consignes.
3. Respectez tous les averissements.
4. Suivez toutes les consignes.
5. Ne bloquez jamais les orifices d'airation. Suivez les instructions du fabricant pour l'installation.
6. N'installez pas cet apparéil àroximite d'unequelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un fou ou tout autre apparéil (notamment les amplificateurs) produisant de la chaleur.
7. Utilisez uniquement les accessoires specifiés par le fabricant

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif Médicinal implanté.

Certaines petites pièces représentent un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.

• Il incombe à l'installateur d'utiliser un système de support dont la résistance au vent est suffisante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose doivent être installés dans le respect des règlementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'in万台 produit.
  Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégats matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installeur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connissant les accessores et techniques de montage adaptés est ajusté pour installer des enceintes suspendues.
• Veiliez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnelnel qualifié, conformément aux réglementations locales.
• N'utilise que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes FreeSpace FS2SE. Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
  Tenez le produit à l'ecart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bouygies allumées, sur l'appareil.
  Veillez a ne pas effectuer de modifications non autorisées sur ce produit.
• Le support de montage mural des enceintes FreeSpace FS2SE ne peut être utilisé qu'avac le modele FS2SE.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou les solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fêtres pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'expose pas l'enceinte du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Informations reglementaires

Ne repeignez pas et ne modifiez pas les finitions appliquées en usine.

CE Ce produit est conforme à toutes les directives de l'Union europeenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante: www.Bose.com/compliance/.

Ce symbole signifie que le produit ne doit pasetrejetede avecles déchetsmenagers, mais doitetre déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adequate et le recyclage permettent de proteger les ressources naturelles, la sante humaine et I'environnement.Pour plus d'informations sur I'élimination et le recyclage de ce produit,contactezvoire mairie,vote service d'enlevement des ordures ou le magasin ou vous avez acheté ce produit.

Date de fabrication: le huitième chiffre du nombre de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plan 9

Importateur pour l'UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Pour plus d'informations sur l'importateur et le service: [phone]

Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone: [phone]

Siège de Bose Corporation : 1-877-230-5639

Bose et FreeSpace sont des marques commerciales de Bose Corporation.

©2020 Bose Corporation. Toule reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet apparéil est couvert par une garantie limitée.

Pour avoir plus d'information sur la garantie, visitez PRO.BOSE.COM.

Spcifications du produit :

Tension d'entree: 70 V/100 V

Impedance: 16 Ω, 16 W

Courant ou puissance: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W

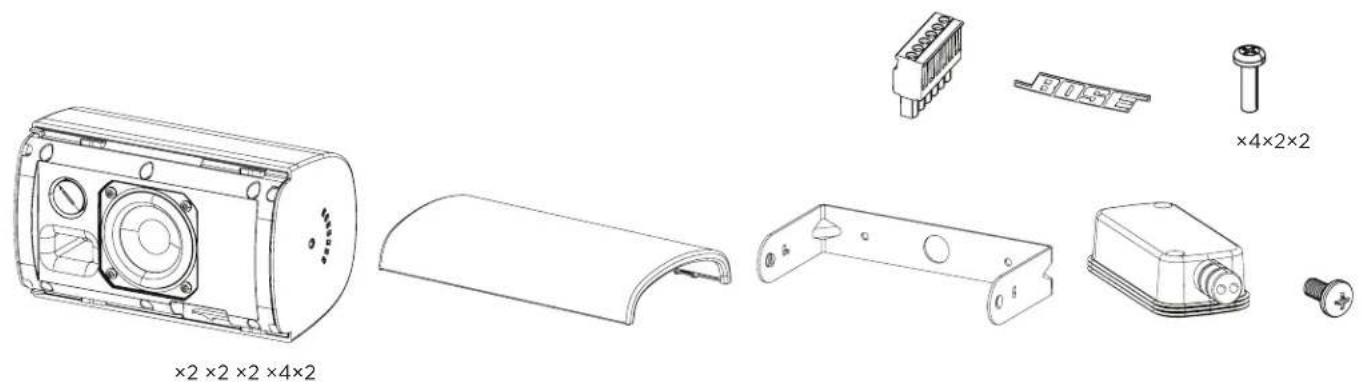

Contenu de l'emballage

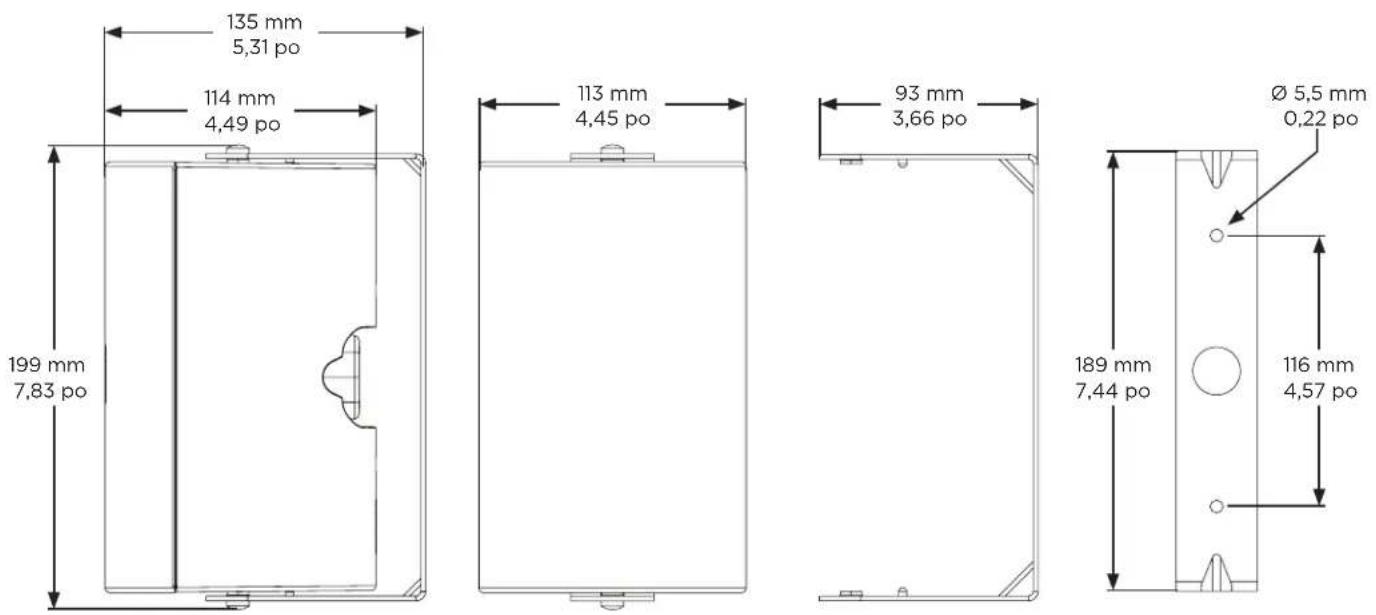

Dimensions du produit

Caracteristiques techniques

Pour consulter d'autres caractéristiques, vous reportez à la fiche technique de l'enceinte FreeSpace FS2SE sur le site PRO.BOSE.COM.

CharACTERISTES physiques
Dimensions du produit Hauteur : 199 mm (7,83 po)
	Largeur : 113 mm (4,45 po)
	Profondeur : 135 mm (5,31 po)
Poids net, enceinte avec grille et support (une seule enceinte)	1,63 kg (3,60 lb)
Poids brut (paire d'enceintes)	4,17 kg (9,20 lb)
Environnement Utilisable en extérieur dans des environnements humides avec capot de protection des entrées livré, résistant aux intempéries. Une grille en-aluminium est disponible en option pour éviter toute corrosion (rouille rouge).

Informations importantes concernant l'installation

Avant d'installer l'enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 16.

Options d'installation

Options d'installation et accessoires

Support de montage (inclus)

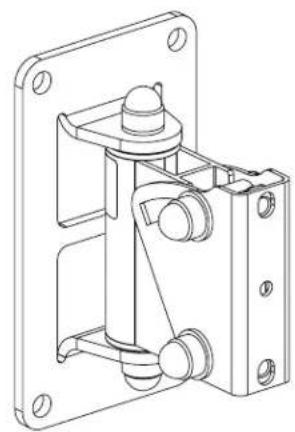

Support bi-pivot DMSBRKT (en option, usage en interieur uniquement)
MBPWR-50 Support bi-pivot (en option, usage en extérieur)

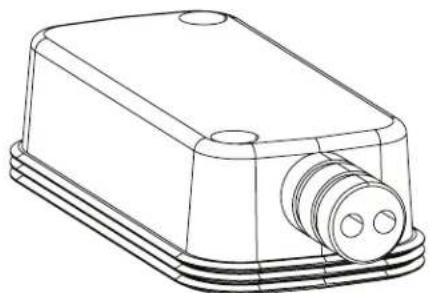

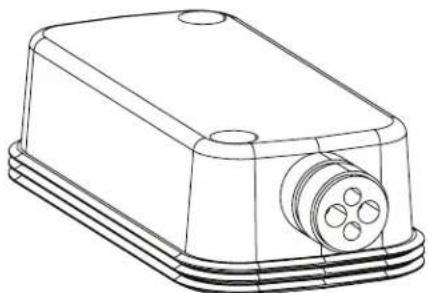

Entree simple Entree et sortie Ouvert

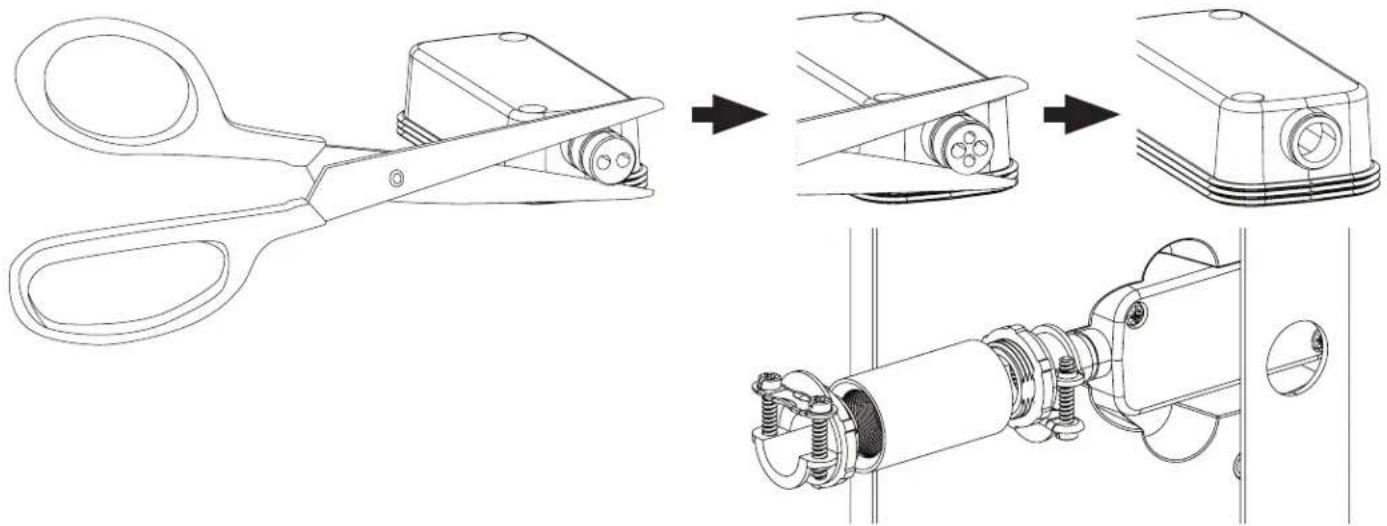

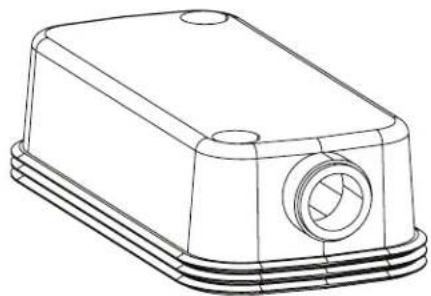

Préparation du capot de protection des entrées

Le capot de protection des entrées est concu pour trois scénarios de cablage differents (voir ci-dessus). Pour modifier la configuration du capot de protection des entrées en fonction de votre scenario de cablage, découze le long de la perforation du conduit en caoutchouc. Utilisez un couplage filé 12 po à 12 po et deux raccords de conduit au format standard 38 po pour des ouvertures de 12 po (voir le schéma ci-dessous).

ATTENION : n'utilizez pas le scenario de cablage ouvert en cas d'installation du capot de protection des entrées avec un conduit flexible.

Remarque : il est de la responsabilité de l'installateur d'assurer une bonne etanchete pour empêcher l'eau de pénétrer dans le connecteur Euroblock.

Remarque : les couplages et les conduits flexibles doivent etre homologues UL ; ils doivent convenir a l'application et etre installes conformement aux prescriptions des autorites locales competentes.

Câblage de l'enceinte

Épaisleur des câbles

L'enceinte FreeSpace FS2SE est concise pour fonctionner avec des cables de section 18 AWG (0,8 mm) à 14 AWG (2,1 mm) uniquement.

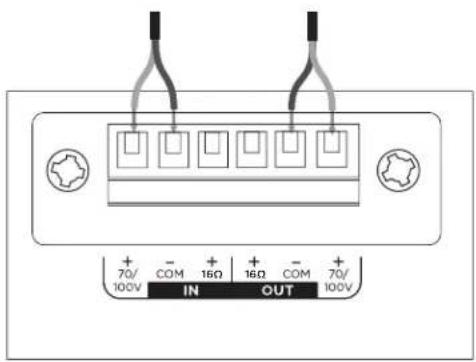

Diagrammes de connexion

Exposez six millimétres (1/4 po) de fil dénudé à relier aux bornes.

Remarque: l'enceinte n'est pas adaptée à une utilisation de cables haut-parleur rigides. Merci de n'utiliser que du cable flexible pour le raccordement.

Remarque:La methode de cablage doitetreconformae aux specifications suivantes:

États-Unis - National Electrical Code, NFPA 70 et National Fire Alarm and Signaling Code, NFPA 72.

70/100 V 16 Ω
Réglages de l'enceinte

* NC: pas de connexion (ne pas utiliser) Réglage d'u

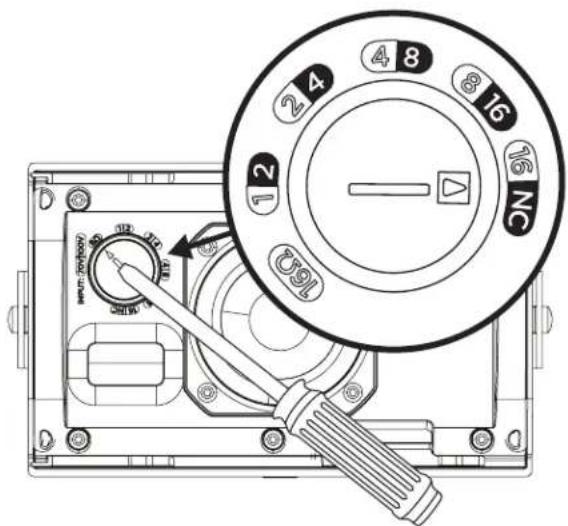

Réglage de la puissance du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Utilisation d'un cable de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage,CHOISSEZ une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Un cable de sécurité peut être fixé à l'enceinte en utilisant l'un des inserts filétés situés à l'arrière ou sur les côtes de l'enceinte. Si vous installez l'enceinte avec le support de fixation livre, utilisez l'un des inserts filétés arrirée (2). Si vous installez l'enceinte avec l'un des supports en option (voir page 4), utilisez l'un des inserts filétés lateraux (1). Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité.

Les inserts lateraux (1) sont dimensionnés pour des vis M5 (non fournies), d'une profondeur de 11 millimetre (0,43 po). Les inserts arrirée (2) sont dimensionnés pour des vis M6, d'une profondeur de 12 millimetre (0,47 po).

Orientation de l'enceinte

Choisissez l'orientation de l'enceinte la mêux adaptée à votre installation.

1 Horizontale
2 Verticalale

1

2

Installation du support

Remarque : lrs du choix de I'emplacement de montage, au moins un des points de fixation du support de montage doit etre fixe a une structure porteuse. Les points de fixation non fixes a une structure porteuse doivent etre fixes a laide du materiel approprié pour I'installation. Choisissez des fixations conformes a tous les codes applicables et toutes les exigences locales en matière en matière de batiment.

Remarque : choisissez des fixations appropriees pour supporter le poids de l'enceinte (1,63 kg [3,60 lb]).

1. Marquez les emplacements de perçage.
2. Percez deux troughs (de taille adaptée aux fixations appropriées) dans le mur.
3. Fixez le support au mur à l'aide de deux vis (non fournies). Remarque: Utilisez des vis M5 ou de taille 10-24.

1 2 3

Câblage du connecteur

1. Faites passer les fils dans l'ouverture centrale du support.
2. Insérez les fils par le bas du capot de protection des entrees. Consultez la section Préparation du capot de protection des entres en page 18.
3. Câblez le connecteur. Consultez la section Câblage de l'enceinte à la page 19 pour plus d'informations sur le câblage.

Installation de l'enceinte

AVERTISSEMENT: Si vous ne suivez pas les étapes ci-dessous, vous risquez d'aboutir à un montage non sécurisé susceptible

d'induire un risque de chute.

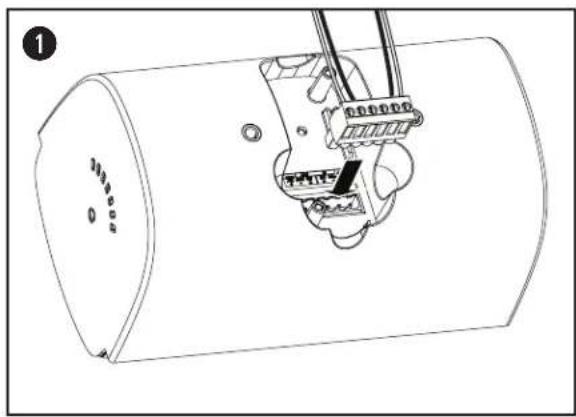

1. Branchez le connecteur cable à l'enceinte.

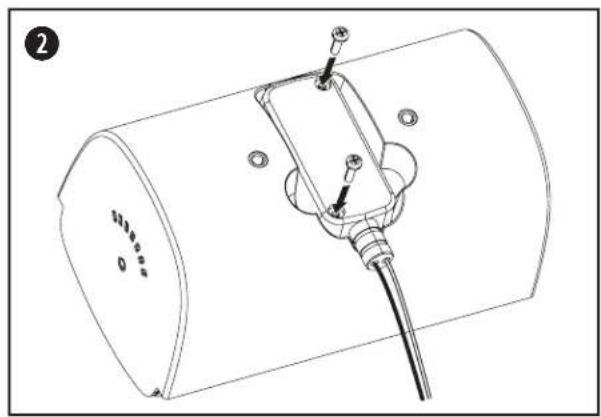

2. Placez le capot de protection des entrées sur le connecteur et pressez-le fermement contre l'enceinte pour assurer l'étanchéité. Fixez le capot de protection avec les deux vis pour capot de protection fournies. Consultez la section Préparation du capot de protection des entrées en page 22.

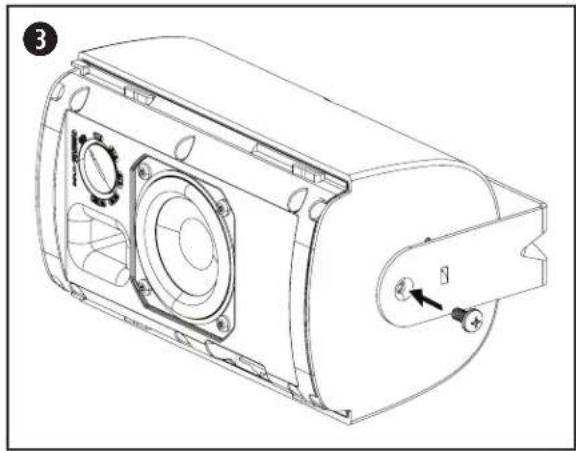

3. Maintenez l'enceinte entre les bras du support, puis vissez chaque cote de l'enceinte à l'aide des vis pour support fournies (utilisez les inserts filetes).

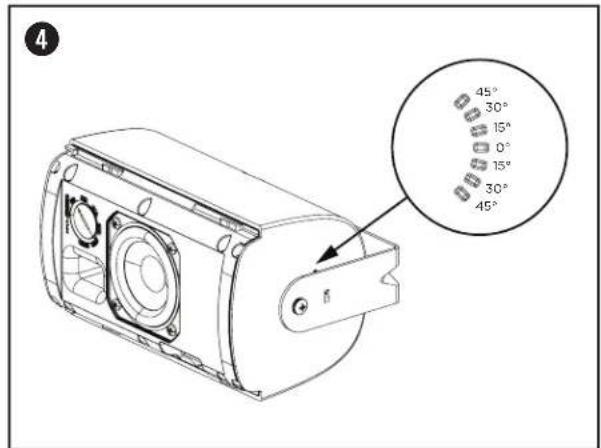

4. Au niveau du support de fixation, alignez les goupilles sur les emplacements d'angle convenant à votre installation, puis enclenchez le support sur l'enceinte.

Remarque:L'angle de l'enceinte peut etre regle sur 0^ ± 15^ ± 30^ ou ± 45^

Remarque : Dans le cas d'une utilisation en extérieur, n'installez pas l'enceinte avec une inclinaison vers le haut.

1. Serrez les vis des deux cots de l'enceinte afin de l'immobiliser dans le support de fixation. Ne serrez pas les vis trop fort.
   Remarque: Avant de fixer la grille, ajustez les réglages de l'enceinte sur la position appropriée pour l'installation. Consultez la section Réglages de l'enceinte à la page 23.

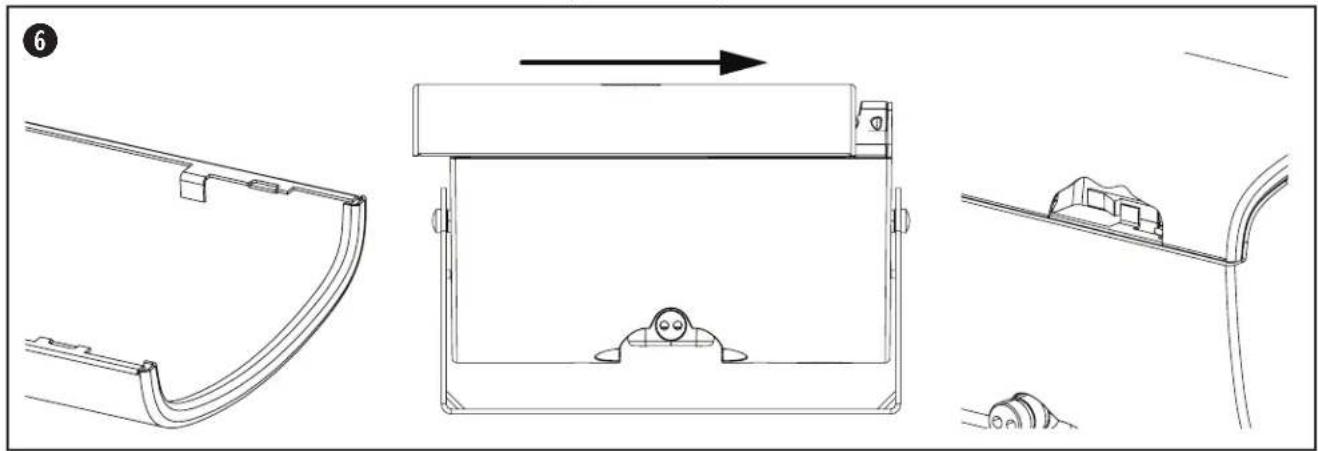

2. Repérez ou se trouve la grande languette de la grille située à l'intérieur de la grille. Fixez la grille en la faisant glisser. Verifiez que la grande languette de la grille est bien engagée au niveau du verrouillage de la grille sur le boitier de l'enceinte.

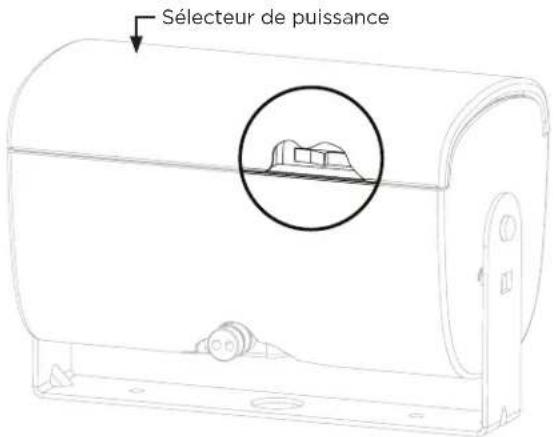

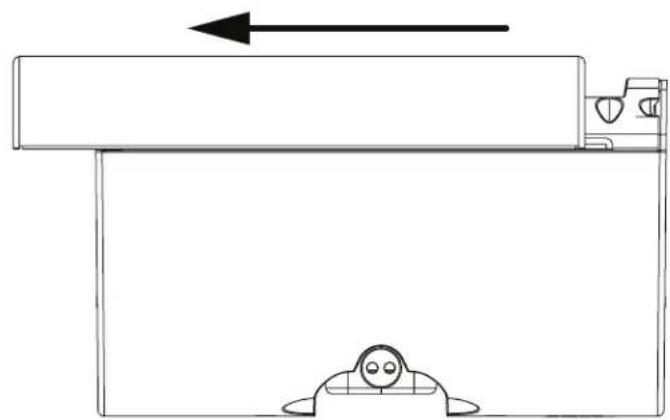

Démontage de la grille

La grille est fixée à l'enceinte par un dispositif de verrouillage. Pour le déverrouiller, inséréz un petit outil dans la perforation de la grille (pas plus de 1 millimètre de diamètre). Tout en appuyant sur le verrouillage de la grille, faites glisser la grille vers l'extérieur de l'enceinte afin de l'en extraire.

Remarque: Le verrouillage de la grille se trouve à l'opposé du sélecteur de puissance de l'enceinte. Reportez-vous au schéma ci-dessous pour identifier l'emplacement du verrouillage de la grille.

Réglage du logo

La FreeSpace FS2SE s'accompagne d'un logo Bose préinstallé pour une installation à l'horizontal. Un autre logo est également livré pour une installation verticale. Pour enlever le logo, soulevez-le de la grille d'enceinte puis tirez. Pourmettre en place le logo vertical, au centre de la grille, faites correspondre les encoches situées à l'arrêt du logo aux perforations de la grille. Appuyez pour le fixer à la grille de l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte Bose FreeSpace FS2SE a fait I'objet d'une phase complète de tests : elle est conforme aux specifications et aux utilisations suivantes : ANSI/UL 1480-2016, CAN/ULC-S541

Utilisation de signalisation en cas d'incendie, catégorie UL UUMW/UUMW7, dossier S 3241. Numéro de contrôle 4259.

Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu.

Utilisable en extérieur et dans des environnements humides.

Utilisable pour une installation suivant les méthodes de câblage de classe 1, 2 ou 3, conformément à la norme NFPA 70, National Electric Code, 2002, article 640.

Utilisable pour une installation suivant les méthodes de cablage de circuit d'alerte incendie selon la norme NFPA 70, National Electric Code, 2002, article 760.

NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.10.2.6.5.

Directive CEM 89/336/EEC et article 10 (1) de cette meme directive, EN50081-1 et EN50082-1, comme indique par le marquage CE.

L'enceinte FreeSpace FS2SE a ete concue en conformite avec les exigences definiens dans les specifications reglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

British Standard Code of Practice BS 5839, partie 8, en cas d'utilisation avec le bornier céramique et le fusible thermique.

Testé conforme à la norme CEI 60268-5.

Angle de couverture nominal (conformément à la norme UL 1480) Vertical : 120^ / 50^ à -3 dB ; 155^ / 25^ à -6 dB Horizontal : 120^ / 60^ à -3 dB ; 155^ / 25^ à -6 dB

Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1 metres :

Puisance CAN/ULC-S541 Canada Réglage 70 V 100 V

1 W 77,9 dBA - 2 W 80,8 dBA 80,8 dBA

4 W 83,3 dBA 83,3 dBA

8 W 86,0 dBA 85,9 dBA

16 W 87,7 dBA 87,7 dBA

16 Ω 87,5 dBA -

Puisance	ANSI/UL 1480-2016
	États-Unis
Réglage 70 V 100 V
1 W 72,4 dBA	—
2 W	74,7 dBA	74,9 dBA
4 W	77,5 dBA 77,5 dBA
8 W 80,2 dBA 80,0 dBA
16 W	82,6 dBA 82,5 dBA
16 Ω 82,6 dBA	—

Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL 1480.

Réponse en fréquences :

Alarme incendie (UL) : 95 Hz à 17000 Hz
