BEDIENUNGSANLEITUNG FreeSpace FS2SE BOSE

Installansanleitung 23

Bitte lessen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieises Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieises Produkt in typischen Festinstallationen bieten.itte lessen Sie这点es Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht,这点 Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Handltem oder Distributen durchfuhren. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Wam- und Sicherheitseinweise.
4. Befolgen Sie alle Anweisungen.
5. Achten Sie darauf, dass die Luftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
6. Stellen Sie das Gerät nicht in der Nähne von Wärmequellen auf, wie zum Beispiel Heizkorpmn, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieises Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wessen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beinfüssen kann.

Enthält keine Teile, die verschlucht werden konnen und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

• Der Monteur ist davon verantwortlich, sicherzustellen, dass das verwendete Trägersystem über ausreichend Windlastwiderstand verfügbar, um den geltenden Vorschriften und Standards zu entsprchen.
• Alle Produkte von Bose müssen gemäß den ortlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen inställiert werden. Der Monteur ist davon verantwortlich, sichzustellen, dass die Installation der Laufsprecher und der Halterung gemäß allen gefelden Vorschriften durchgeführt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieser Produkte an die zuständige abnehmende Behörde.
• Eine nicht ausreichend geschichte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tändlichen Verletzungen und Sachschädern führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fertkunstige Monteur mit Wissen über sichgemäß Befestigungselemente und sichere Befestigungstechniken sollenn Lautspeicher über Kopf installmentieren.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Näre sich keine Einrichtungen wie strom- oder wasserflüchende Leitungen befinden. Stellen Sie sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.
• Verwendten Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den FreeSpace FS2SE Laufsprechem zugelassene Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des Laufsprechers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an thism Produkt vor.
  Die FreeSpace FS2SE Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprechermodell FS2SE geeignet.
• Stellen Sie sichere, dass der Laufsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührungkommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderen Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
  Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seite, Spulmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Gesetzliche Hinweise

Werkseitig aufgebrachte Oberflächen)durfen nicht lackiert oder verändert werden.

Cieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformityserklarung ist einsehbar unter. www.Bose.com/compliance.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden dar, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling这点es Produkts erhalten Sie von ihrer zuständigen Kommune, Ihrém Entsorgungsstandort oder dem Geschäft, in dem Sie这点es Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an „7" ist 2007 oder 2017.

Importeur aus Mexiko: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, Il000 Mexico, D.F. Importeur- und Serviceinformationen erhalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Hauptsitz der Bose Corporation: 1-877-230-5639

Bose und FreeSpace sind Marken der Bose Corporation.

©2020 Bose Corporation. Dieses Dokument dar ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproductiert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Garantie finden Sie unter PRO.BOSE.COM.

Leistungsdaten:

Eingangsspannung:70V/100V

Impedanz:16Ω,16W

Nennleistung: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W

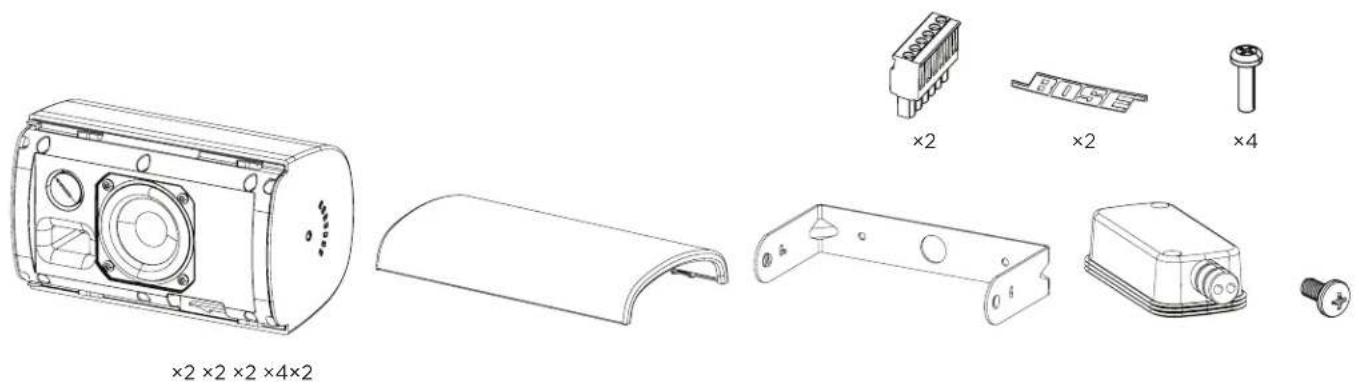

Verpackungsinhalt

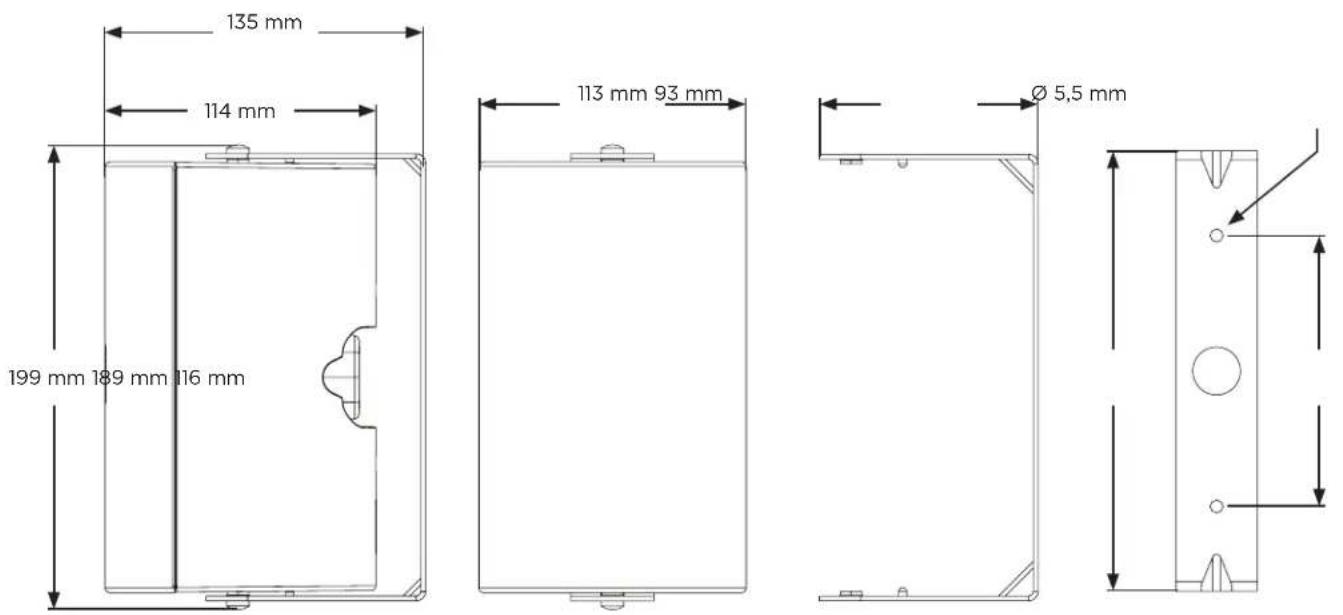

Produktmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für die FreeSpace FS2SE Lautsprecher auf PRO.BOSE.COM entnehmer.

Material, Abmessungen, Gewicht
Produktabmessungen Höhe: 199 mm
	Breite: 113 mm
	Tiefe: 135 mm
Nettogewicht - Laatsprecher mit Abdeckglitter und Halterung (1 Stück)	1,63 kg
Versandgewicht (2 Stück) 4,17 kg
Umgebungsbedingungen Für die Verwendung im Freien unter feuchten Bedingungen geeignet, wetterbeständige Abdeckung der Anschlüsse im Lieferumfang enthalten. Eine Aluminium-Frontabdeckung zum Schutz vor Rost ist als optionales Zubehör erhältlich.

Wichtige Installationshinweise

Bitte lesen Sie vor der Installation des Lautspechers den Abschnitt Wichtige Sicherheitshinweise auf Seite 23.

Installationsoptionen

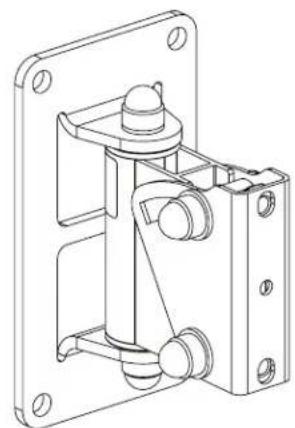

Installationsoptionen und Montagezubehör

1 Montagehalterung (im Lieferumfang enthalten)
DMSBRKT Wandhalter Bi-pivot (optional, nur für die Verwendung im Innenbereich)
WBPWR-50 Wandhalter Bi-pivot (optional, für die Verwendung im Außenbereich)

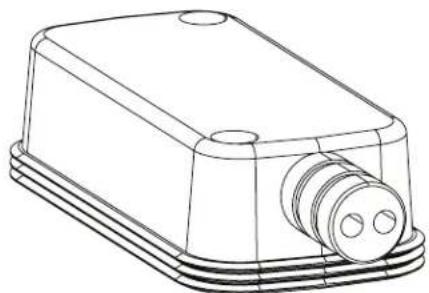

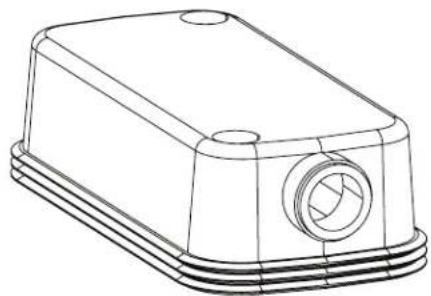

Einzelanschluss Ein- und Ausgange Grosse Offnung

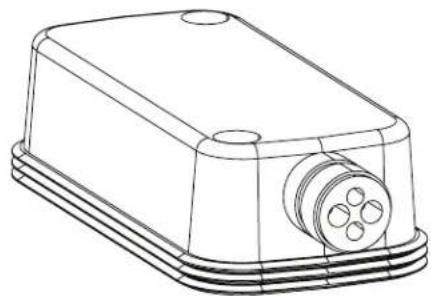

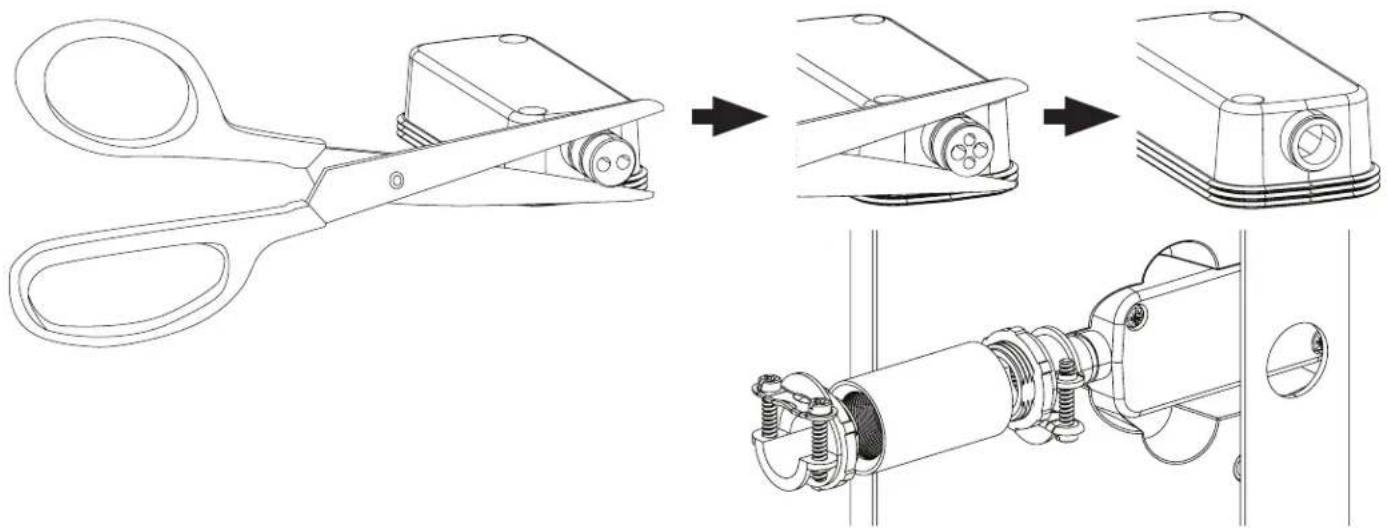

Vorbereitung der Abdeckung der Anschlüsse

Die Abdeckung der Anschluss ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab. Verwenden Sie eine 12 mm-Gewindemuffe und zwei % Zoll-Kabelverschraubungen in Handelsgroße für 12 mm-Anschluss (siehe Abbildung unter).

ACHTUNG: Verwenden Sie nicht die Anschlussart, bei der die große Öffnung genutzt wird, wenn Sie die Abdeckung der Anschlüsse mit einem flexiblen Mantel montieren.

Hinweis: Der Monteur ist davon verantwortlich, die Abdeckung so abzudachten, dass der Euroblock-Anschluss vor eindringendem Wasser geschätzt ist.

Hinweis: Flexible Mantel und Muffen müssen UL-gelistet und für die vorgesehene Anwendung geeignet sein sowie gemäß den Bestimmungen der zuständigen abnehmenden Behörde installiert werden.

Verkabeln des Laufsprechers

Kabeldurchmesser

Der FreeSpace FS2SE Lautsprecher wurde für den ausschließlich Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm) bis 14 AWG (2,1 mm²) entwickelt.

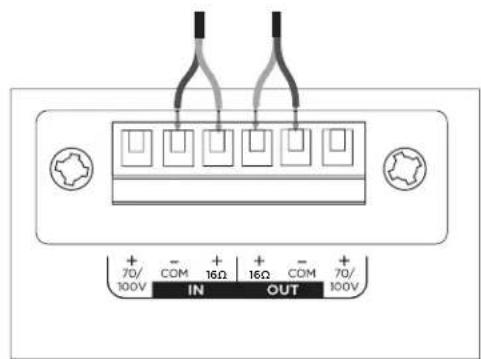

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldracht vorgesehen.

Hinweis: Die Verdrahrtung muss den folgenden Vorschriften entsprechen:

In Kanada: CSA C22.1, Canadian Electrical Code, Teil I, Safety Standard for Electrical Installations, Abschnitt 32 In den USA: National Electrical Code, NFPA 70 und National Fire Alarm and Signaling Code, NFPA 72

70/100V16Ω

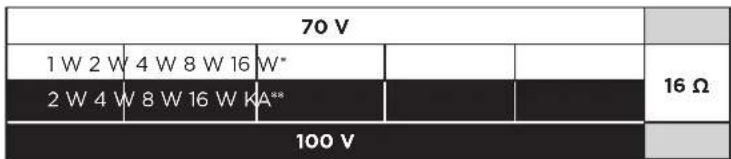

Lautsprechereinstellungen

** KA: Kein Anschluss (nicht verwenden) Werkeinste

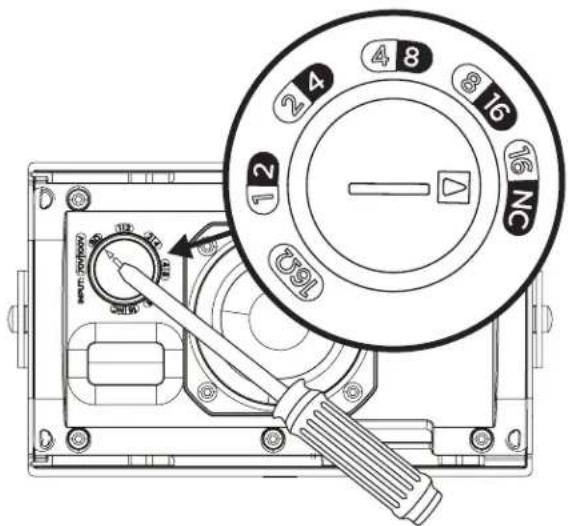

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie davon einen Schlitzschraubendreher.

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Laufsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge, die den ortlichen Bauvorschriften entsprechen.

Ein Sicherungssell kann an einem der Einsätze an der Rückseite oder an den Seiten des Laussprichergehauses angebracht werden. Wenn Sie den Lausprecher mithilfe der mitgelieferten Halterung montieren, verwenden Sie einen der Gewindeinsätze an der Rückseite (2). Wenn Sie den Lausprecher mit einer der optionalen Halterungen montieren (siehe Seite 4), verwenden Sie einen der seitlichen Gewindeinsätze (1). Befestigungspunkte für Sicherheitsaufhängungen können Sie dem Diagramm auf der rechten Seite entnehmen.

Die seitlichen Einsatze (1) sind für M5-Schrauben (nicht im Lieferumfang enthalten) mit einer Tiefe von 11 Millimetern ausgelegt. Die Einsatze an der Rückseite (2) sind für M6-Schrauben mit einer Tiefe von 12 Millimetern ausgelegt.

Ausrichtung des Lautspechers

Wahlen Sie die Ausrichtung des Laufsprechers, die für ihre Installation am besten geeignet ist.

Horizontal
2 Vertical

1
2

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktur angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktur angebracht sind, mussen mit der Montage geeigneten Befestigungselementen angebracht werden. Verwendten Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen.

Hinweis: Achten Sie daraufauf, dass die Sicherungselemente für das Gewicht des Lautspechers (1,63 kg) geeignet sind.

1. Markieren Sie die Position der Bohrlocher.
2. Bohren Sie zwei LÖcher (in der große passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit zwei Schrauben (nicht im Lieferumfang enthalten) an der Wand. HInwels: Verwenden Sie M5-Schrauben oder Schrauben der GroBe 10 bis 24.

1 2 3

Verkabeln des Anschlusses

1. Führn Sie die Kabel durch das mittige Loch in der Halterung.
2. Führn Sie die Kabel durch die Unterseite der Abdeckung der Anschlusse. Siehe Vorbereitung der Abdeckung der Anschlusse auf Seite 25.
3. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Laufsprechers auf Seite 26.

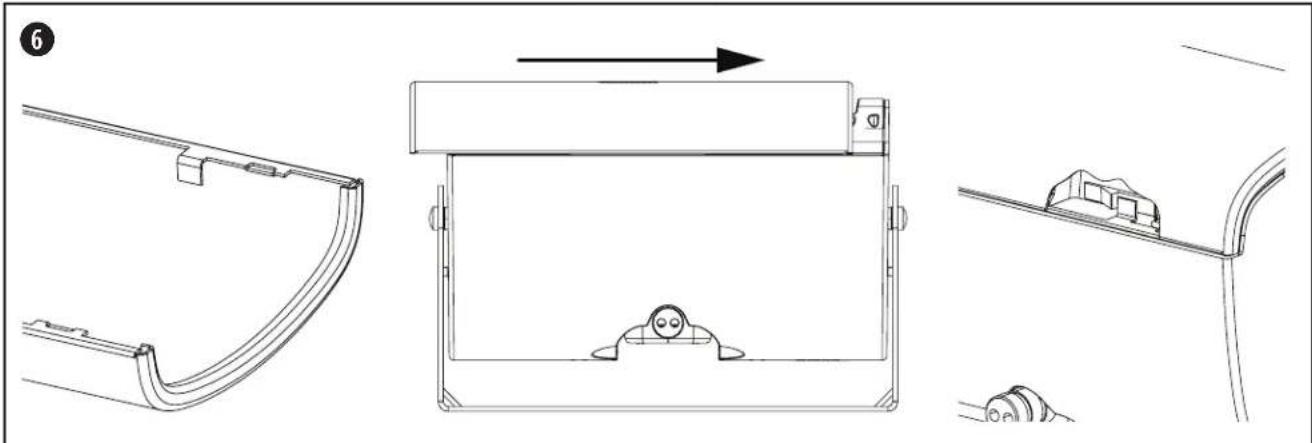

Installieren des Laufsprechers

WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Laufsprechers führen.

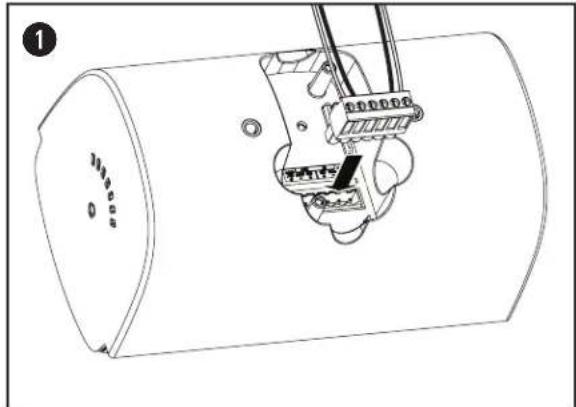

1. Befestigen Sie den verkabelten Anschlussstecker am Laatsprecher.

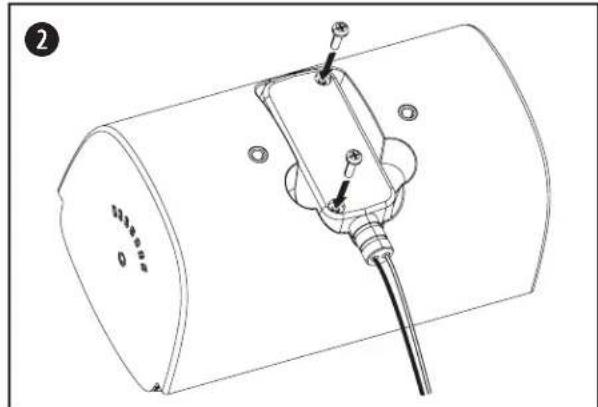

2. Positionieren Sie die Abdeckung der Anschluss über den Anschlussen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten. Befestigen Sie die Abdeckung der Anschluss mit den beiden davon vorgesehenen Schrauben, die im Lieferumfang enthalten sind. Siehe Vorbereitung der Abdeckung der Anschluss auf Seite 25.

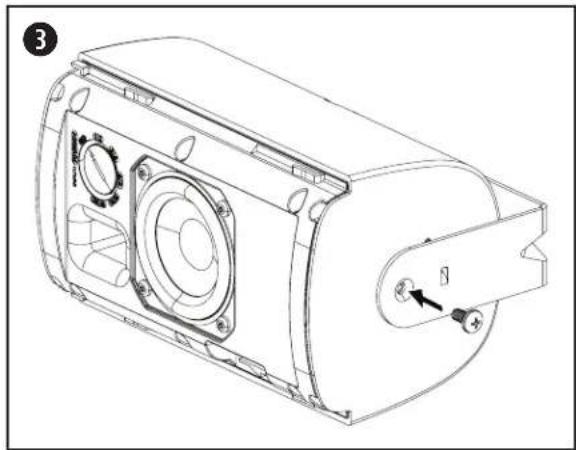

3. Positionieren Sie den Lautsprecher zwischen den zwei Halterungsmaren und setzen Sie jeweils eine der mitgelieferten Halterungsschrauben mithilfe der Gewindeeinsätze in die darauf vorgesehen Locher an den Seiten des Lautsprechers ein.

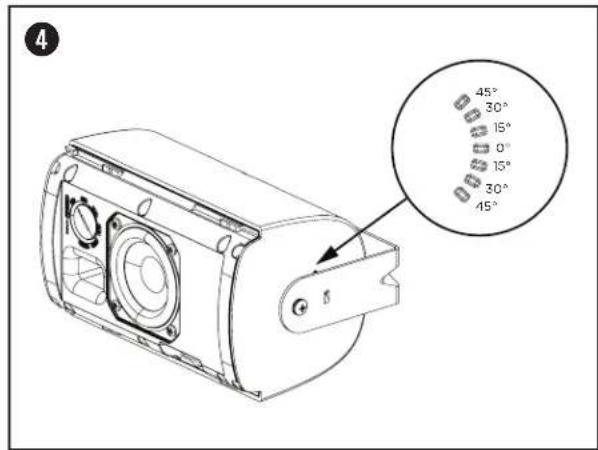

4. Richen Sie der Feststellstifte an der Montagehalterung je nach gewunschtem Neigungswinkel aus und lessen Sie die Halterung in den Laufsprecher einrasten. Hinweis: Der Neigungswinkel des Laufsprechers kann 0^ , ± 15^ , ± 30^ oder ± 45^ betragen. Hinweis: Bei einer Montage im Außenbereich darf der Laufsprecher nicht nach offen genegt werden.
5. Ziehen Sie die Schrauben auf beiden Seiten des Laufsprechers an, um den Laufsprecher an der Halterung zu befestigen. Vermeiden Sie ein Überdrehen der Schrauben.

Hinweis: Passen Sie vor dem Anbringen der Frontabdeckung die Einstellungen der Übertragerabgriffe an die für die Installation geeignete Einstellung an. Siehe Lautsprechereinstellungen auf Seite 26.

1. 6.

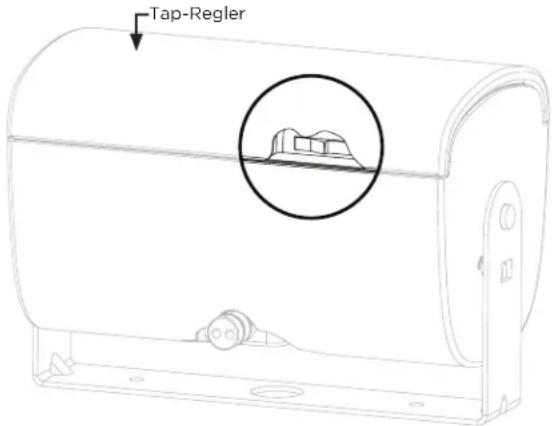

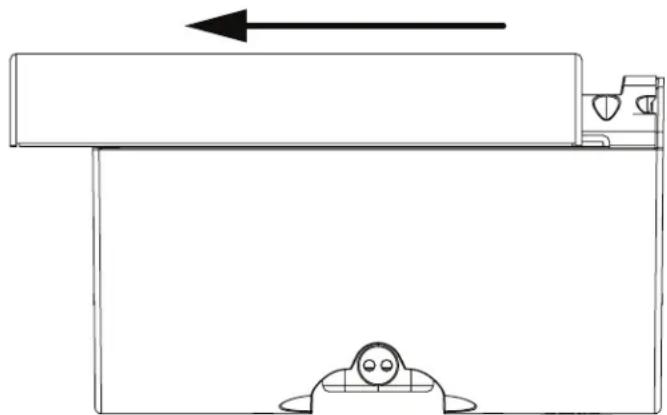

Entfernen der Frontabdeckung

Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie die Sperrvorrichtung herunter und schiben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu halten.

Hinweis: Die Sperrvorrichtung der Frontabdeckung befindet sich gegenüber des Tap-Reglers am Lautsprecher. Die Position der Sperrvorrichtung konnen Sie der Abbildung unter entnahmen.

AnpassendesLogos

Der FreeSpace FS2SE Lautsprecher wird mit einem vorinstallierten Bose Logo für die horizontale Montage gefelert. Im Lieferumfang ist darüber hinaus separates Logo für vertikale Installationen enthalten. Um das bereits angebrachte Logo zu halten, haben Sie es von der Lautsprecherabdeckung ab. Befestigen Sie das vertikale Logo, indem Sie zunachst den Mittelpunkt der Abdeckung ermittelt und anschließend die Kerben an der Rückseite des Logos an der Perforation ausrichten. Drücken Sie auf das Logo, um es an der Frontabdeckung des Lautsprechers zu befestigen.

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose FreeSpace FS2SE Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzforderungen:

Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541

Einsatz fur Notrufdurchsgen im Brandfall - ULKategorie UUMW/UUMW7, Aktenzeichen S 3241, Kontrollnummer 42S9.

Nicht zur Verwendung mit DC-überwachten Systemen geeignet.

Geeignet fur die Verwendung in AuBenbereichen unter feuchten Bedingungen.

Geeignet fur die Installation mit Verkabelungsverfahren der Klasse 1, Klasse 2 oder Klasse 3 gema BFNA 70, National Electric Code, 2002, Artikel 640.

Geeignet fur den Einsatz mit Verkabelungsmethoden fur Feueralarmschaltkreise nach NFPA 70, National Electric Code, 2002, Artikel 760.

NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).

NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.

EMC-Richtlinie 89/336/EEC und Antikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.

Der Bose FreeSpace FS2SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Normen für kombinierte Systeme entwickelt:

British Standard Code of Practice BS 5839, Teil 8, bei Verwendung mit Keramikanschluss und Thermosicherung.

Getestet gemaIEC60268-5.

Abstrahlwinkel (gemäß UL 1480) Vertikal: 120^ / 50^ bei -3 dB; 155^ / 25^ bei -6 dB

Horizontal: 120^ / 60^ bei -3 dB; 155^ / 25^ bei -6 dB

UL-Empfindlichkeit Leistungsband Schaldruckpegel dBA bei 3,1 m

Leistung CAN/ULC-S541 Kanada Band 70 V 100 V

1 W 77,9 dBA -

2 W 80,8 dBA 80,8 dBA

4 W 83,3 dBA 83,3 dBA

8 W 86,0 dBA 85,9 dBA

16 W 87,7 dBA 87,7 dBA

16 Ω 87,5 dBA -

Leistung	ANSI/UL 1480-2016 USA
Band	70 V	100 V
1 W 72,4 dBA	—
2 W	74,7 dBA 74,9 dBA
4 W	77,5 dBA	77,5 dBA
8 W	80,2 dBA	80,0 dBA
16 W	82,6 dBA 82,5 dBA
16 Ω	82,6 dBA	—

Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL 1480.

Frequenzgang:

Feueralarm (UL): 95 Hz bis 17000 Hz

Produktklassifizierung:

Inngangsspenning: 70/100 V

Impedans: 16 Ω, 16 W
