GEBRUIKSAANWIJZING FreeSpace FS2SE BOSE

Installatiehandleiding 37

Monteringsveiledning. 44

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product isuitsluitend bestemd voor Installatie door professionele Installateurs!

Dit document is bedoeld om professionele installateurs essentiele installmenten en verilgheidsrichtijnen te bieden voor dit product in standardsystemen voor vaste installation. Lees dit document en alle verilgheidswaarschuwingen voordat u een systeme probeert te installereren. Probeer dit product Niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoreerd servicecenter, installmenter, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijingde dealer of distributeur, gaat u waar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Zorg dat u de ventilatieopeningen nicht blokeert. Installer het product volgens de instructucts van de fabri Kant.
6. Installeeer het product Niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
7. Gebruik uitsluitend aansluitonderdelen/ accessoires die door de fabrikant worden gespecifieerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te wrogen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

Bevatkleine onderdelen die verstikkingsgevaar konnen vormen. Niet geschikt voor kinderenjonger dan 3aar.

• Het is de verantwoordelijkheid van de installmenteur een ophangsysteme te gebruiken dat de windbelasting kan weerstaan zoals vermeld in de toepasselijkige regels en standaarden.
• Alle Bose-producten要去en worden geinstalleerd volgens deplaatselijke en landelijkke voorschriften en industriernormen. Het is de verantwoordelijkheid van de installmenteur om ervoor te zorgen dat de installatione van de luidspekters en het montagesysteme gebeurt met inachnemng van alle van toepassing zijnde voorschriften, waaronderplaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanteries voordat u dit product installeert.
• Het onweilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlieden. Het is de verantwoordelijkeid van de installerateur om de betrouwbaarheid te evaluieren van de gebruekte montagemethode. Alleen professionele installeurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoop ophangen.
• Niet bevestigen aan oppervlakken die nicht sterk zich de hoe mogelijk risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificeerde installmentar worden geplaatst in overeenstemming met de lokale bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zich meegeleverd of gespecifieerd door Bose voor gebruik met de FreeSpace FS2SE loudspeakers. De hardware voor bevestigving van de luidspreker aan het bevestigingsoppersvlak worden nicht meegeleverd. Raadpleeg voor informatie over compatibile accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende koars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• De FreeSpace FS2SE-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de FS2SE.
• Stel de luidspreker de de montageonderdelen Niet bloot aan chemische substanties die Niet zich gespecifieerd door Bose, met inbegrip van, maar nicht beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doeck. Stel de luidspreker Niet bloat aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliien.

Wettelijk verplichte informatie

Verf de in de fabriek aangebrachte afwerkingen nicht en pasdezenietaan.

C E Dit product voldoet aan alle vereisten van de van toepassing zinde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product Niet mag worden weggegooid als huishoudelijk afval enaar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natureurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u waont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricatedatum: Het achstc cijfer in het serienummer geegt het fabricagejaar aan, 7' is 2007 of 2017.

Hoofdkantoor Bose Corporation: 18772305639

Bose en FreeBSD zijn handelsmerken van Bose Corporation.

©2020 Bose Corporation. Niets in deze uitgave mag worden gereprodueerd, gewijzigd, gedistribuendum of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantle-informatie

Dit product wordt gedekt door een beperkte garantie. Gaaar PRO.BOSE.COM voor garantie-informatie.

Productvermögen:

Ingangsspanning:70V/100V

Impedantie: 16Ω, 16 W

Stroomsterkte: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W

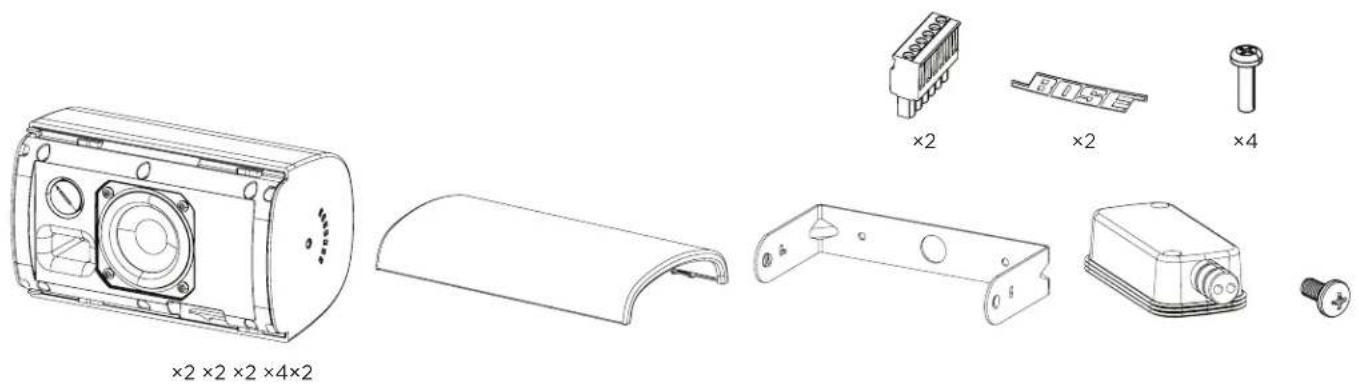

Inhoud van de doos

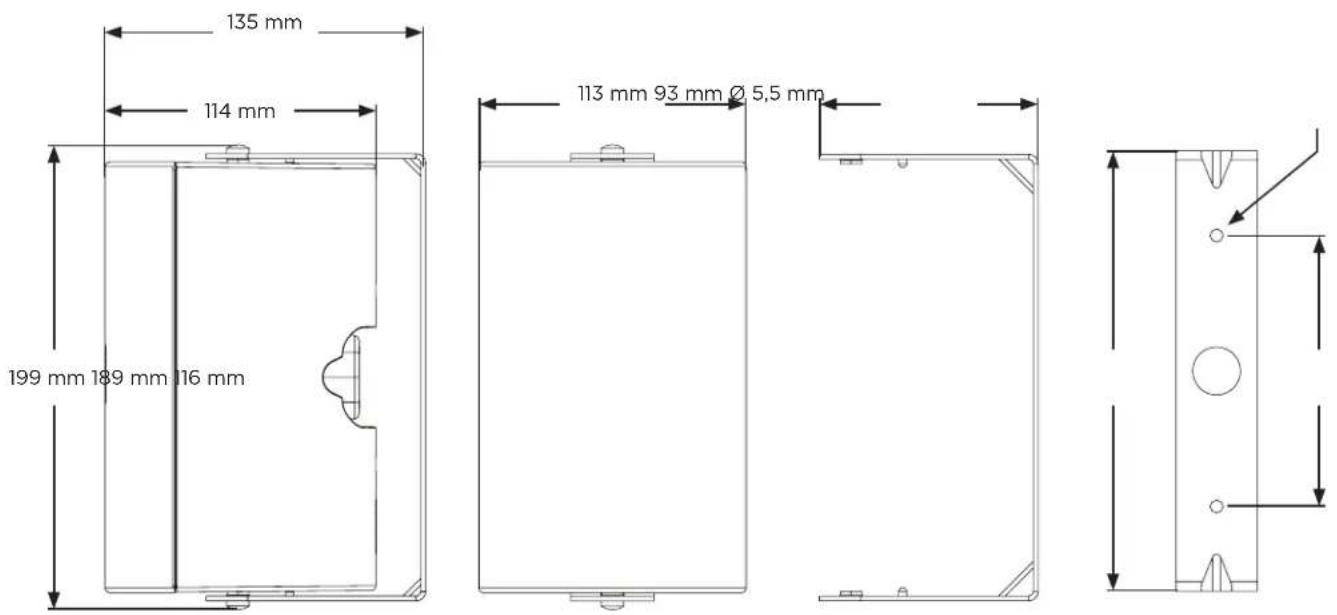

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de FreeSpace FS2SE op PRO.BOSE.COM.

Fysiek
Afmetingen van het product Hoogte: 199 mm
Breedte: 113 mm
Diepte: 135 mm
Nettogewicht, luidspreker met grille en beugel (enkel)	1,63 kg
Verzendgewicht (paar) 4,17 kg
Weerbestendigheid Geschikt voor gebruik buiten op natte locaties met de meegeleverde waarbestendige ingangsafdekking. Een optionele aluminium grille helpt rode corrosie te voorkomen.

Belangrijke installment-informatie

Lees voordat u de luidspreker installeert Belangrijke veiligheidsinstrumentes op pagina 37.

Installatieopties

Installatieopties en -accessoires

Montagebeugel (meegeleverd)

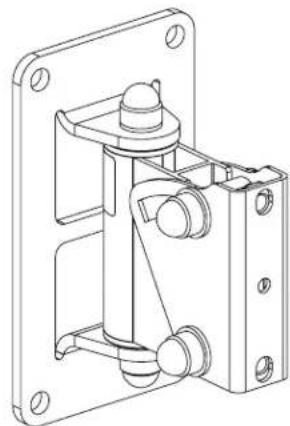

DMSBRKT pan-and-tiltbeugel (optioneel; alleen voor binnen)
WBPWR-50 pan-and-tiltbeugel (optioneel; voor buiten)

Enkel in In en uit Volledig open

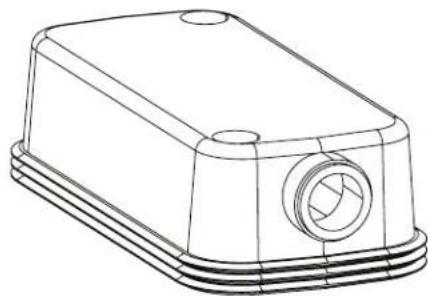

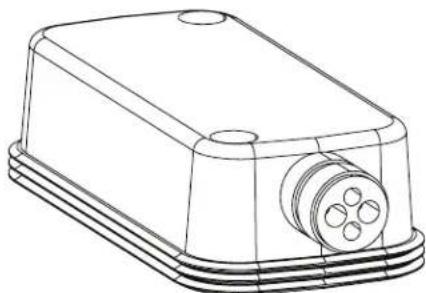

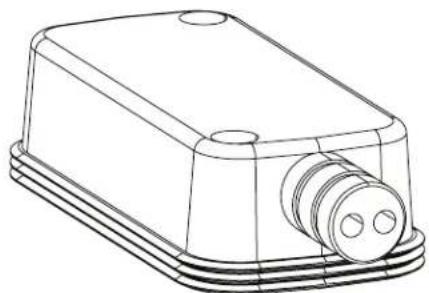

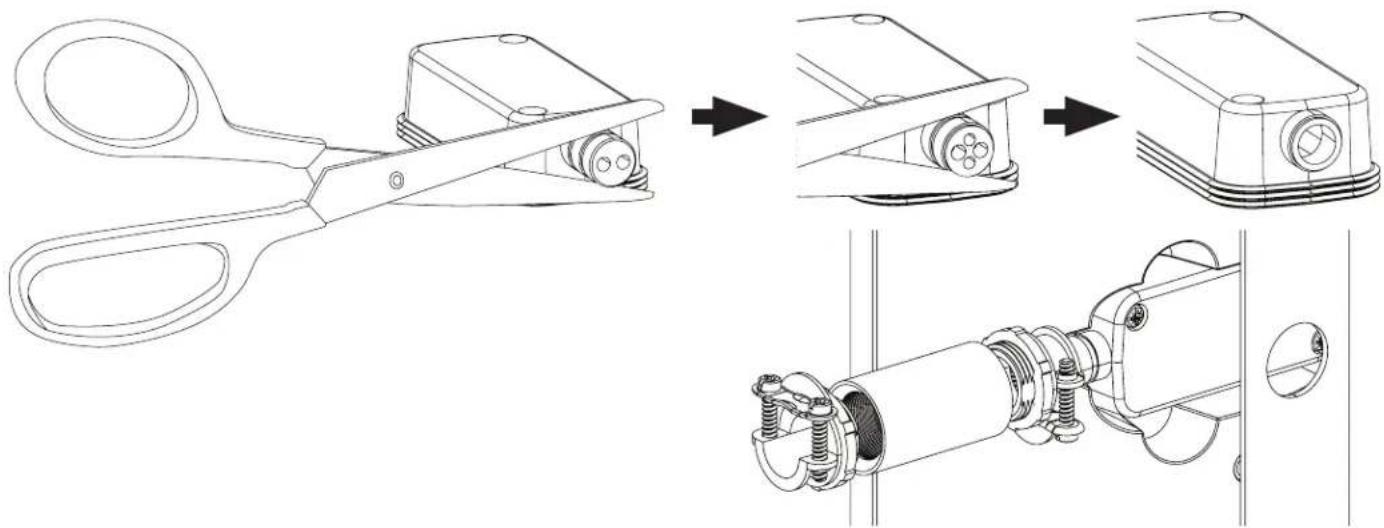

De afdekking voorbereiden

De afdekking is geschikt voor drie verschillende bedrangsschema's (zie boven). Om de configuratie van de afdekking aan te passen aan uw bedrangsschema, knipt uangs de perforatie op te rubberen geleiding. Gebruik een 12 ' bij 12 'koppelingsstuk met schroefdraad en twee 12 ' handelsmaat leidinghulpstukken voor uitbreekopeningen van 12 ' (zie onderstaand schema).

LET OP: Gebruik Niet het bedradingsschema voor volledig open configuraties bij installmentie van de afdekking met een flexible geleider.

Opmerking: Het is de verantwoordelijkheid van de installmenteur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt.

Opmerking: Flexible geleider en koppelingsstukken moeten UL-gecertificated en geschikt voor de toepassing zijn en worden geinstalleerd in overeenstemming met de geldende lokale regelgeving.

De luidspreker bekabelen

Bekabelingsdiameter

De FreeSpace FS2SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm) tot 14 AWG (2,1 mm).

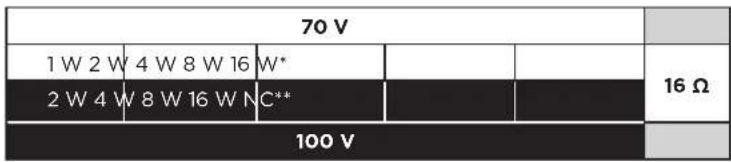

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

Opmerking: De luidspreker is nicht getest voor gebruik met een rigide geleider. De luidspreker is alleen geschikt voor gebruik met een flexibile geleider of een kabel.

Opmerking:Bekabelingsmethode moet in overeenstemming zich met:

Fabrieksinstelling
^* NC: No Connection (geen aansluiting; nicht gebruiken)

Transformatorinstalling

Draai om de transformator in te stellen. Gebruik een schroevendraier met platte kop.

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestiganten voor extra verlieghed. De gekozen locatie, montagewijze en gebruikte montagemiddelen要去en voldoen aan de geldende bouwvoorschriften en -verordeningen.

Er kan een veiligheidskabel aan de luidspreker worden bevestigd met een van de schroefgaten op de城县ant Kant of de zijkanten van de behuizing. Als de luidspreker wordt geinstalleerd met de meegeleverde bevestigingsbeugel, gebruikt u een van de schroefgaten aan de城县ant (2). Als de luidspreker wordt geinstalleerd met een van de optionele beugels (zie pagina 4), gebruikt u een van de schroefgaten aan de zijkant (1). Raadpleeg het schema rechts voor bevestigingspunten.

De schroefgaten aan de zijkanten (1) zijn geschikt voor M5-schroeven (niet meegeleverd) met een diepte van 11 millimeter. De schroefgaten aan dechterkant (2) zijn geschikt voor M6-schroeven en een diepte van 12 millimeter.

Luidsprekeroriëntatie

Kies de luidsprekerorientatie die het meest geschikt is voor uw installmentie.

1 Horizontaal
2 Vertical

1
2

De beugel bevestigen

Opmerking: Ten minste een van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd. Bij bevestigingspunten die Niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies bevestigingsmaterialien die aan de lokale bouwvoorschriften en -vereisten voldoen.

Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker konnen dragen (1,63 kg).

1. Teken de boorgaten af.
2. Boor twee gaten (voord de juiste schroefdiameter) in de muur.
3. Bevestig de beugel aan de muur met twee schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-24-schroeven.

De connector bekabelen

1. Haal de kabels door de middelste opening van de beugel.
2. Haal de kabels door de onderkant van de afdekking. Raadpleeg De afdekking voorbereiden op pagina 39.
3. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 40.

0

2

De luidspreker installeren

WAARSCHUING: Het Niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallenveroorzaken.

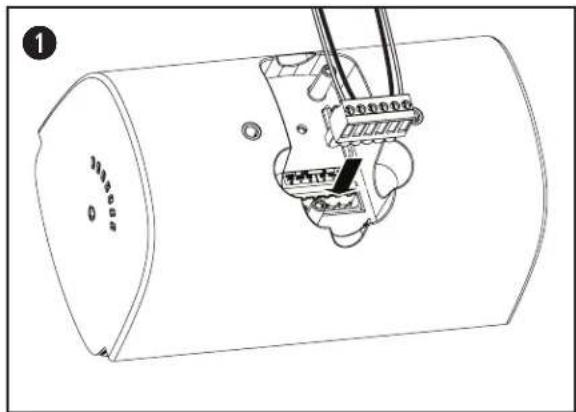

1. Bevestig de bekabelde connector aan de luidspreker.

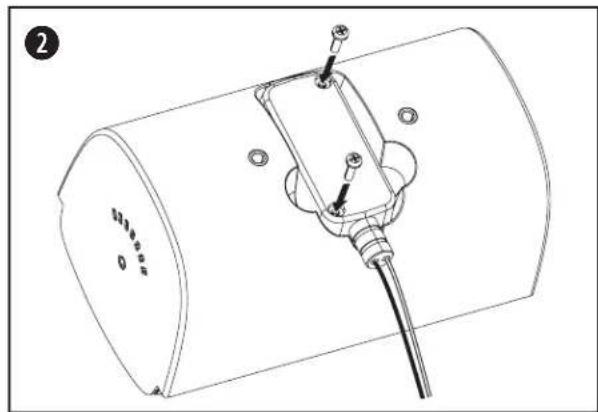

2. Plaats de afdekking over de connector en druk de afdekking stevig gegen de luidspreker voor een goede affdichting. Gebruik voor het bevestigen van de afdekking de twee meegeleverde schroeven. Raadpleeg De afdekking voorbereiden op pagina 39.

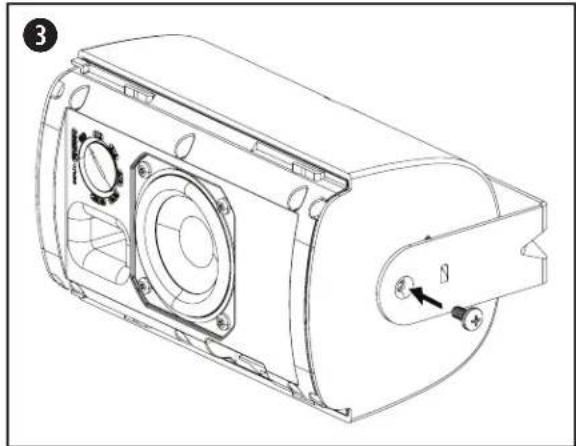

3. Houd de luidspreker tussen de armen van de beugel en draai aan elke kant een van de meegeleverde beugelschroeven in de luidspreker.

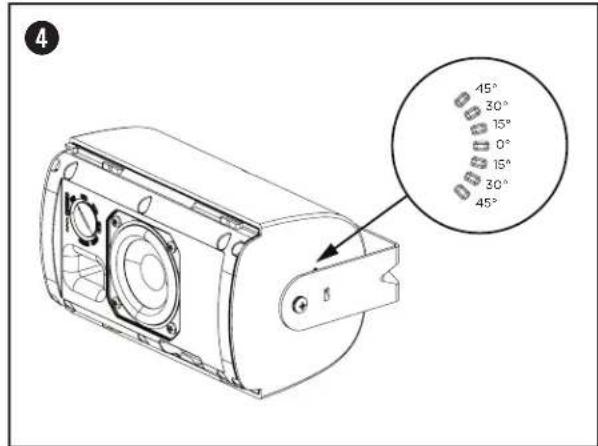

4. Breng de pinnetjes van de bevestigingsbeugel op een lijn met de sleuffles voor de gewenste hoek en klik de beugel in de luidspreker. Opmerking: De hoek van de luidspreker kan worden ingesteld op 0^ ± 15^ ± 30^ of ± 45^ Opmerking: Bij buitentoepassingen mag de luidspreker Niet omhoog zich gericht.
5. Draai de schroeven aan beide kanten van de luidspreker vast om de luidspreker aan de beugel te bevestigen. Draai de schroeven niet te vast. Opmerking: Voordat de grille worden bevestigd, moet de juiste aftakking worden ingesteld. Zie Luidsprekerinstellungen op pagina 40.

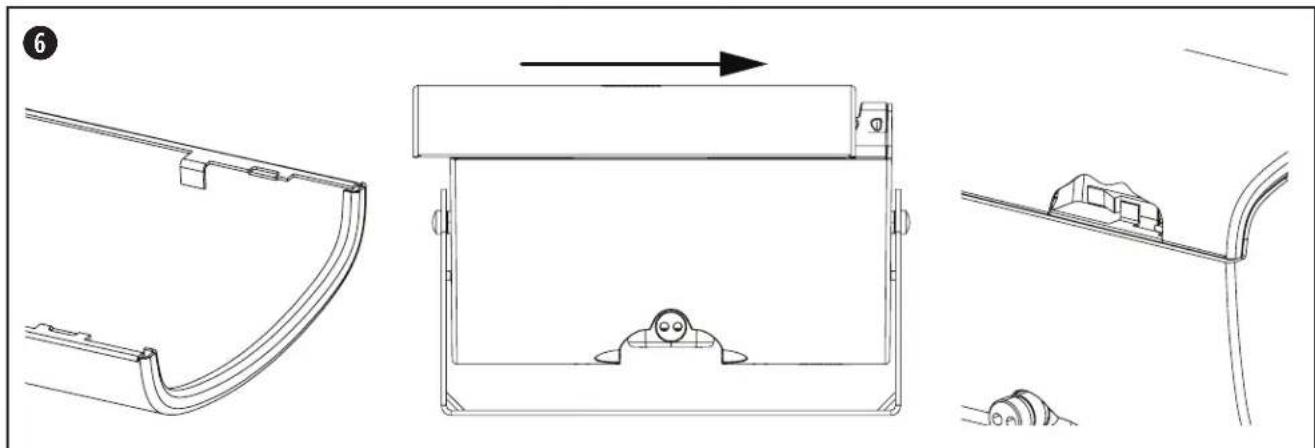

6. Kijk waar het vergrendelingslipje aan de binnenkant van de grille zit. Bevestig de grille door deze op+zijn plaats te schuiven. Zorg dat het lipje van de grille vastklikt in de vergrendeling van de luidsprekerbehuzing.

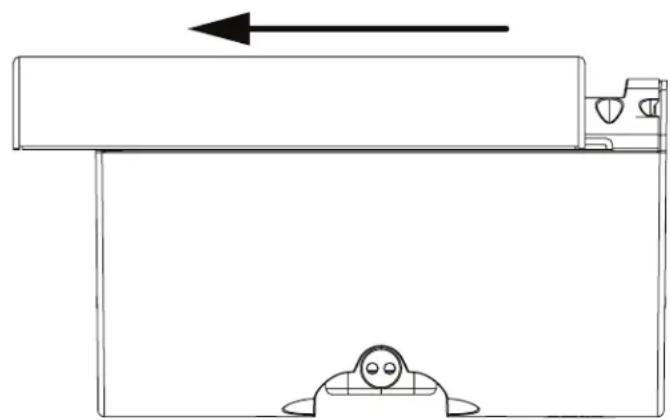

De grille verwijderen

De grille is met een vergrendeling aan de luidspreker bevestigd. De grille wordt ontgrendeld door een Klein stuk gereedschap (diameter maximaal 1,5 mm) in de opening van de grille te steken. Schuif verwijl u de vergrendeling indrukt de grille van de luidspreker om de grille te verwijderen.

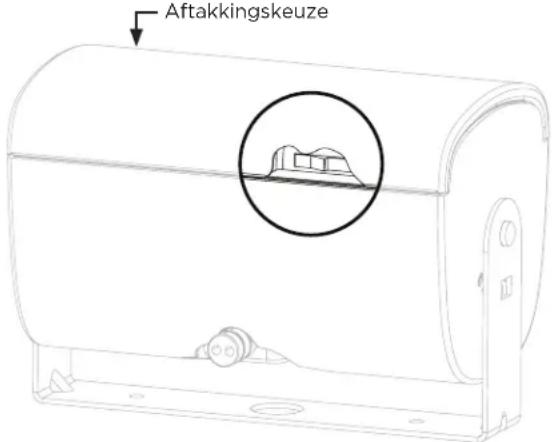

Opmerking: De vergrendeling voor de grille zit aan de andere kant van de aftakingskeuze. Zie het schema hieronder voor de locatie van de vergrendeling.

Het logo verstellen

De FreeSpace FS2SE is voorzien van een Bose-logo voor horizontale installmentie. Bij de luidspreker wordt ook een afzonderlijk logo geleverd voor verticale installmentie. Trek het logo van de luidsprekergrille om dit te verwijderen. Om het verticale logo te bevestigen, houdt u boven het midden van de grille de inkepingen op de achterkant van het logo evenwijdig aan de perforaties op de grille. Druk het logo verwolgens vast op de luidsprekergrille.

Veiligheid en naleving van regelgeving

De Bose FreeSpace FS2SE loudspeaker is getest en voloet voor onderstaande specifieaties en toepassenen:

Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541

Fire Protective Signaling Use - UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9.

Niet voor gebruik met systemen met DC-spanningsbewaking.

Geschikt voor gebruik op vochtige locaties buitenshuis.

Geschicht voor installmentie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, artikel 640.

Geschicht voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002, artikel 760.

EMC-richtlij 89/336/EEG en artikel 10 (1) van de richtlij in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk.

De Bose FreeSpace FS2SE is ontworpen volgens de vereisten die zich vastgelegd in onderstaande specifiees van Europese regelgeving voor combinatiesystemen:

British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.

Getest volgens IEC60268-5.

Nominale dekkingshoek (volgens UL 1480) Vertical: 120^ / 50^ bij -3 dB; 155^ / 25^ bij -6 dB

Horizontaal: 120^ / 60^ bij -3 dB; 155^ / 25^ bij -6 dB

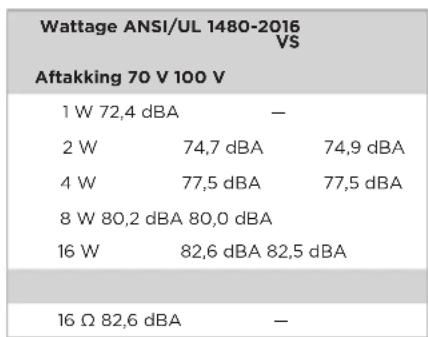

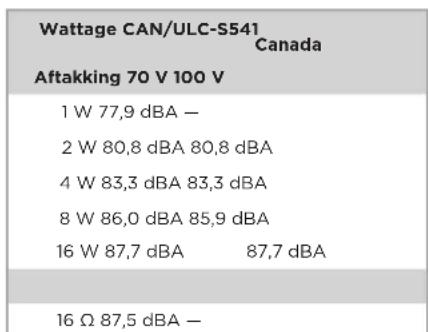

UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter:

Opgegeven SPL's zijn volgens de in UL 1480 vermelde rapportagemethode.

Frequenierespons:

Brandalarm (UL): 95 Hz - 17000 Hz
