MANUALE UTENTE FreeSpace FS2SE BOSE

Guida all'installazione. 30

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto devese estere installato esclusivamente da Installatori professionisti. Il

presente documento ha lo scopo di fornireagli installatori professionisti le struzioni di base per l'installazione di quello prodotto in tipici sistemi da installation fissa. Prima dell'inflattazione, leggere questo documento e le avertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgit i ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivendatore o distributore più vicino, visita

PRO.BOSE.COM

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione a tutte le avventenze.
4. Seguire tutte leistruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

6. Non installare in prossimità di fonti di calorie, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calorie.

7. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domane sui possibili effetti del prodotto sui dispositivi medici implantati nel corpo umano.

Contiene pezioni di piccole dimensioni che sono rappresentare un pericolò di soffocamento. Non adatto ai bambini di età inferiore a 3 anni.

• É responsabilità dell'installatore utilizzare un sistema di supporto con sufficiente resistenza al vento per ottemperare alle norme eagli standard vigenti.
• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federale e di settore. E responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi e regolamenti edilizi locali. Prima di INSTALLARE il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installation o la sospensione non sicura di carichi pesanti cui poto causare gravi lesions alle persone e danni materiali. E responsabilità dell'installatore valutare l'affidabilità del metod di installation utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono INSTALLARE un diffusore in posizione sospesa.
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staffa sia installata da un installeratore professionista e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusori FreeSpace FS2SE. I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultrare la ricerca tecnica del prodotto all'indirizzo PRO.bose.COM.
• Tenere il prodotto lontano dal fuco e da fonti di calorie. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità diesso.
  Non apportare alterazioni non autorizzate al prodotto.
• Lastaffa per l'installazione a muro del FreeSpace FS2SEcouldessereutilizzata solo conthisto modello.
• Evitare di esporre il diffusore o i loro componenti di montaggio a sostanze chimiche non specificate da Bose, Inclui a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostenze più danneggiare i materiali plastici e causare spacatura, con seguenti rischi di caduta
  Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcool, ne ad altri detergenti o prodotti chimici.

Informazioni sulle normative

Non verniciare o modificare le finiture applicate in fabbrica.

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Questo significato indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il risciclaggio. Uno smallamento e un risciclaggio corretti aiutano a preservese le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sulsmallimento e sulrisciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negazioesso il quale è stato acquistato.

Data di produzione: l'ottava cífra del numero di seriée corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Per informazioni su importatori e servizi [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: [phone]

Sede principale di Bose Corporation: 1-877-230-5639

Bose e FreeSpace sono marchi commerciali di Bose Corporation.

©2020 Bose Corporation. Nessuna parte di quello documento più essere riprodotta, modificata, distribuita o usata in altri modo perché previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Specliche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 16Ω, 16 W

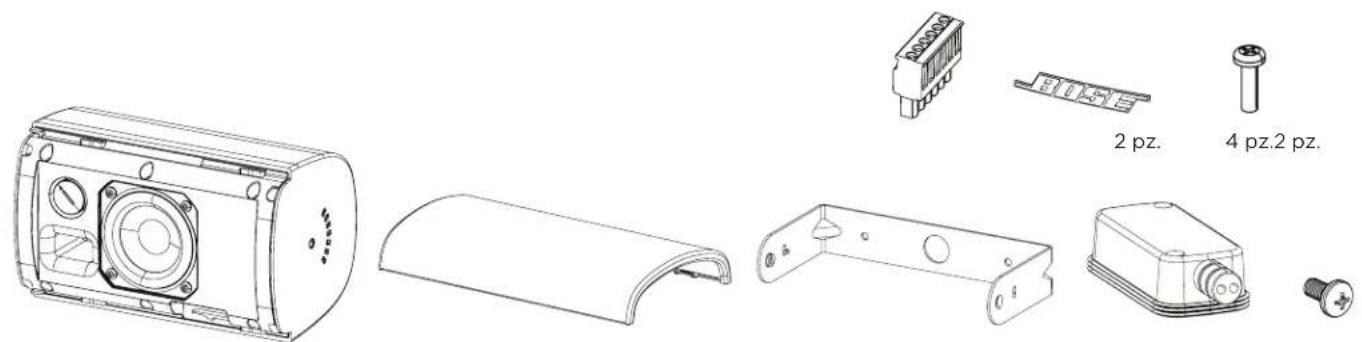

Contenuto della confezione

2 pz. 2 pz. 2 pz. 4 pz. 2 pz.

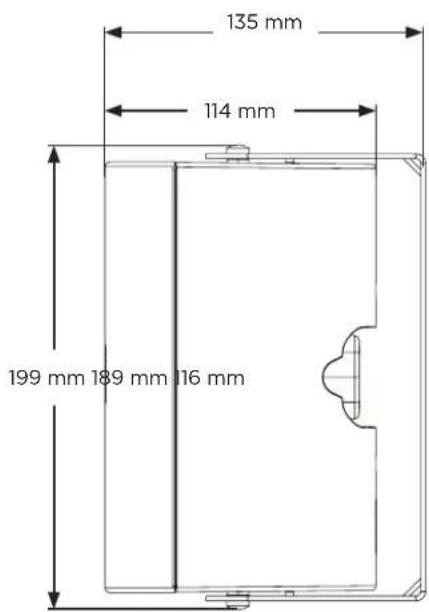

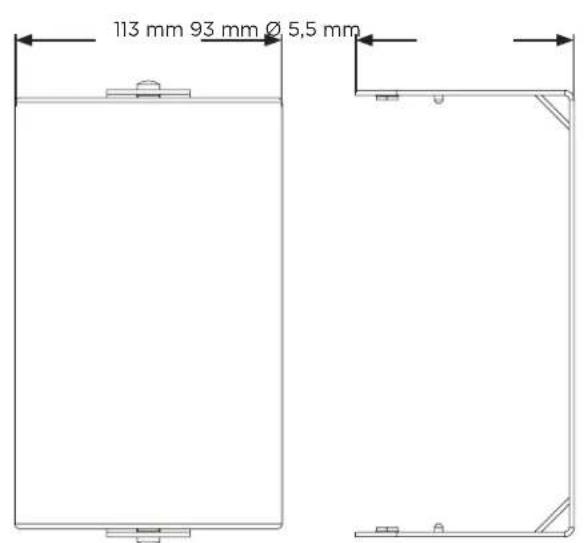

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la schedatecnica del diffusore FreeSpace FS2SE all'indirizzo PRO.BOSE.COM.

Caratteristiche fisiche
Dimensioni del prodotto Altezza: 199 mm
	Larghezza: 113 mm
	Profondità: 135 mm
Peso netto del diffusore con griglia e staffa (singolo)	1,63 kg
Peso di spedizione (coppia)	4,17 kg (9,20 lb)
Dati ambientali Adatto per l'uso in esternianche
	in presenza di umidità include cover di protezione degli ingressivi resistenteagli agenti atmospherici. è disponibile una griglia in alluminio come accessorio opzionale per prevenire la corrosione rossastra.

Informazioni importantissull'installazione

Prima di installare il diffusore, consultare la sezione Istruzioni importanti sulla sicurezza a pagina 30.

Opzioni di installmente

Opzioni ed accessori di installmente

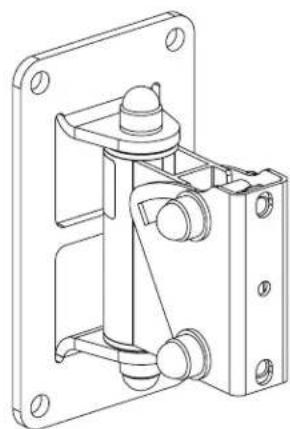

Staffa di fissaggio (in dotazione)
DMSBRKT Staffa per orientamento pan-and-tilt (opzionale, solo per interni)
WBPWR-50 Staffa per orientamento pan-and-tilt (opzionale, solo per esterni)

Ingresso singolo Ingresso e uscita Ampia aperture

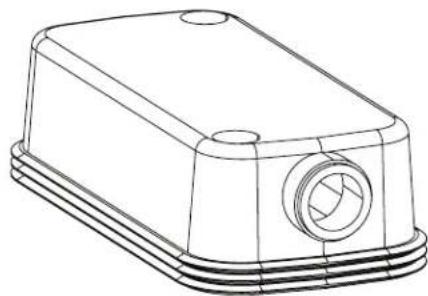

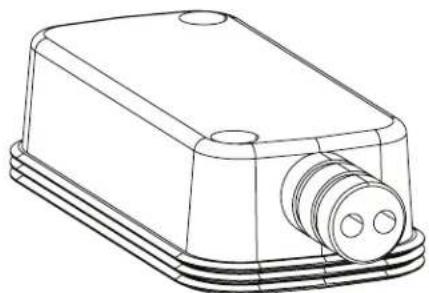

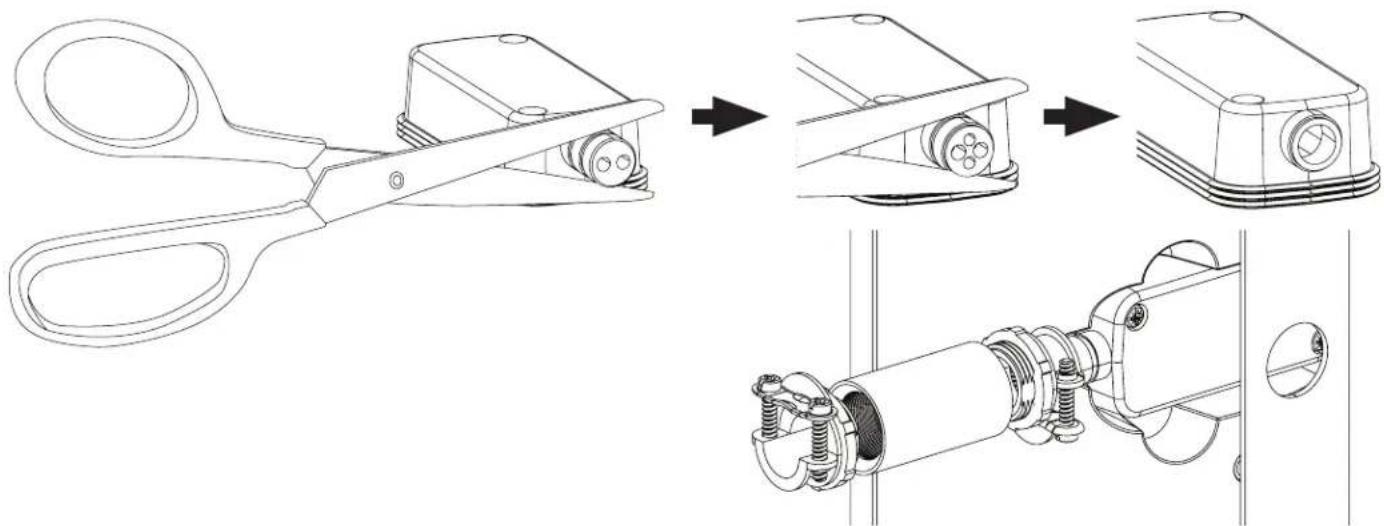

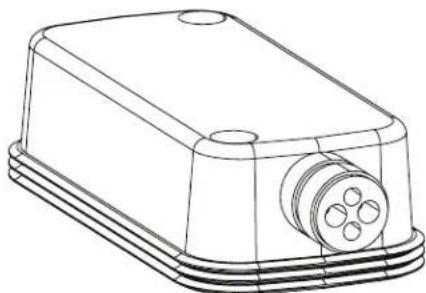

Preparazione della cover di protezione degli ingressi

La cover di protezione degli ingressi è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione. Utilizzato un giunto filettato con entrambé le aperture da 12 e due raccordi del corrugato in formato commerciale da 34 per passacavi da 12 (vedi lo schema seguite).

ATTENZIONE: non utilizzato il cablaggio completeness aperto durante l'installazione della cover di protezione con un tubo flessibile.

Note: e responsabilità dell'installatore sigillare il tubo per prevenire l'ingresso di acqua nel connettore Euroblock.

Note: i raccordi e i condotti flessibili devono essere conformi alla certificazione UL, adatti per l'applicazione e installati in conformità con le autorità locali competenti.

Cagliaggio del diffusore

Diametro dei cablaggi

Il diffusore FreeSpace FS2SE è concepito esclusivamente per l'impiegco con cavi di dimensioni comprese tra 18 AWG (0,8 mm) e 14 AWG (2,1 mm²).

Schemidi collegamento

Scoprine 6 mm di filo non rivestito da collegare ai terminali.

Note: il diffusore non è certificato per l'utilizzo con un corrugato rigido. Il diffusore può essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili.

Note: il metododi cablaggio deveseissere conformale seguenti normative.

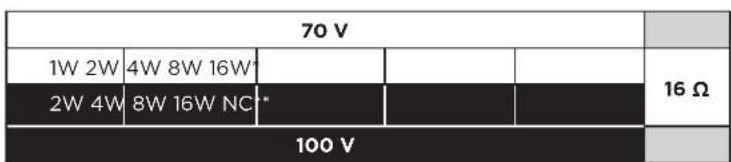

Impostazioni del diffusore

*NC: nessuna connessione (non utilizzato)Impostazio

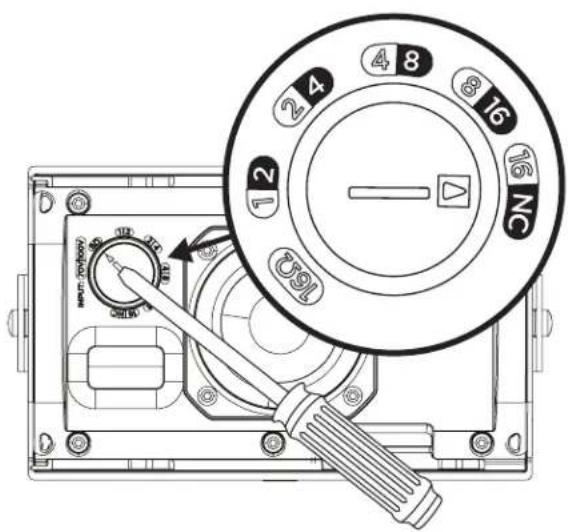

Impostazione potenza del trasformatatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metododi fissaggio dei diffusori alle strutture di supporto,allo scopo di garantire una maggior sicurezza. Scegliere posizione,metodo e accessori di fissaggio conformi alle normative edilizie locali.

E possibile collegare un cavo di sicurezza al diffusore utilizzando uno degli inserti filettati posizionati sul retro o sui lati del cabinet. Se si installa il diffusore utilizzato la staffa di montaggio inclusa,utilizzare uno degli inserti filettati posteriori (2).Se si installa il diffusore utilizzato una delle staffe accessorie opzionali (vedere pagna 4), utilizzare uno degli inserti filettati laterali (1).Vedere lo schema riportato

a destra per i punti di fissaggio di sicurezza.

Gli inserti laterali sono dimensionati per una vite M5 (non inclusa) con una profondità di 11 millimetri. Gli inserti posteriori (2) sono dimensionati per viti M6 con una profondità di 12 millimetri.

Orientamento del diffusore

Scegliere l'orientamento del diffusore più adatto

Orizzontale
Verticale

1
2

Installazione della staffa

Note: durante la scelta della posizione di installazione, almeno uno dei puniti di aggancio della staffa di montaggio deve essere fissato a una struttura portante. I puniti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l'installazione. Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l'edilizia in vigore a livello locale.

Note: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diffusore (1,63 kg).

1. Contrassegnare la posizione dei fori.
2. Praticare due fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staffa alla parete con due viti (non in dotazione). Nota:utilizzare viti in fornato M5 o 10-24.

1
2
3

Cagliaggio del connettore

1. Far passare i cavi atraverso il foro centrale della staffa.
2. Inserire i fili attraverso la parte inferiore della cover di protezione degli ingressi. Vedere Preparazione della cover di protezione degli ingressi a pagna 32.
3. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 33.

1

2

Installazione del diffusore

AVERTENZA: la mancata osservanza delle seguenti istruzioni cui causare condizioni di fissaggio non sicure, con seguenti rischi di caduta.

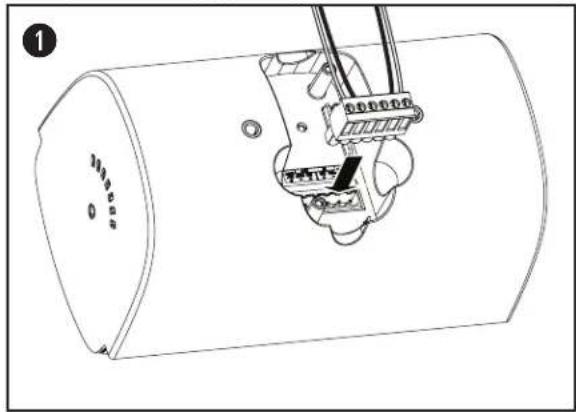

1. Fissare il connettore cablato al diffusore.

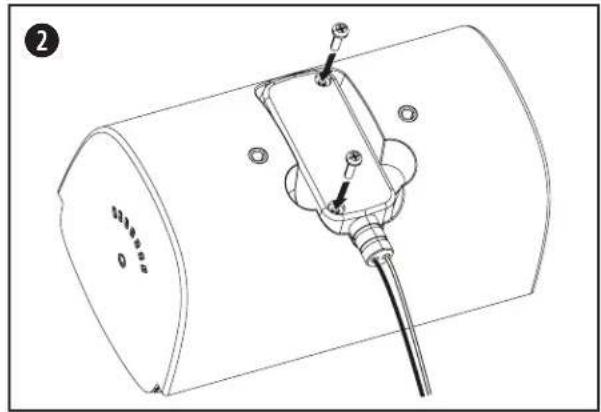

2. Posizionare la cover di protezione degli ingressii sul connettore e premerla con decisione contro il diffusore per assicurare la tenuta. Utilizzare le due viti della cover di protezione degli ingressii incluse per fissare la cover. Vedere Preparazione della cover di protezione degli ingressii a pagna 32.

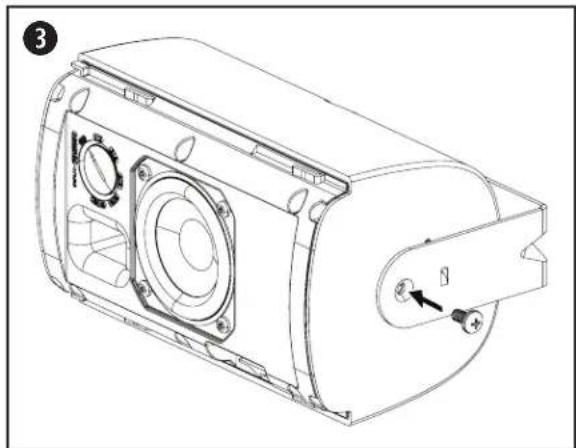

3. Posizioniare e tenere il diffusore tra i bracci della staffa e avvitare ognuna delle apposite viti incluse su ciascun lato del diffusore utilizzando gli inserti filettati.

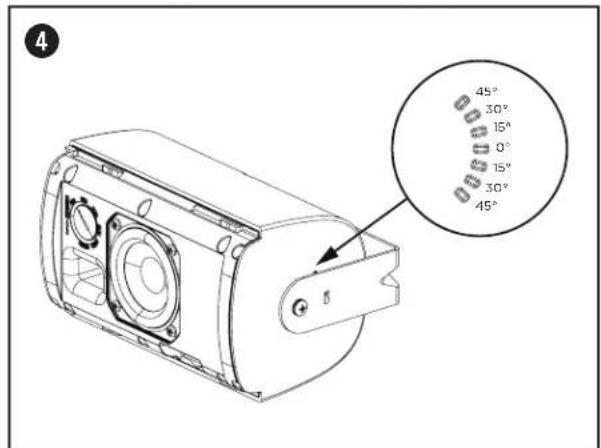

4. Allineare i perni della staffa di montaggio con l'angolo di inclinazione indicato più adatto all'infallazione e assicurare la staffa al diffusore.

Nota: l'inclinazione del diffusore è regolabile a 0^ , ± 15^ , ± 30^ o ± 45^ .

Note: nelle installazioni outdoor, non installare il diffusore orientato verso l'alto.

1. Serrare le viti su entrambi i lati del diffusore per fissarlo alla staffa di montaggio. Non serrare eccessivamente la vite.

Note: prima di fissare la griglia, regolare le impostazioni di tapping del diffusore sull'impostazione appropriata per l'installazione.

Consultare la sezione Impostazioni del diffusore a pagina 33.

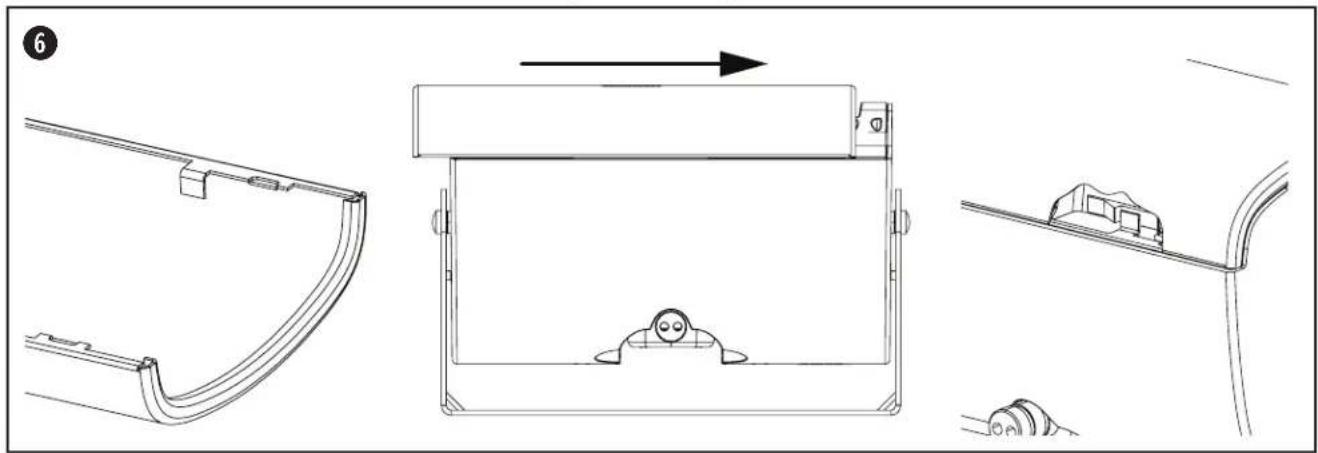

1. Individuare la linguetta della griglia all'interno della stessa. Fissare la griglia facendo scorrere la linguetta in posizione. Assicurarsi che la linguetta della griglia si agganci alsystema di bloccaggio della griglia che si trov a sul cabinet del diffusore.

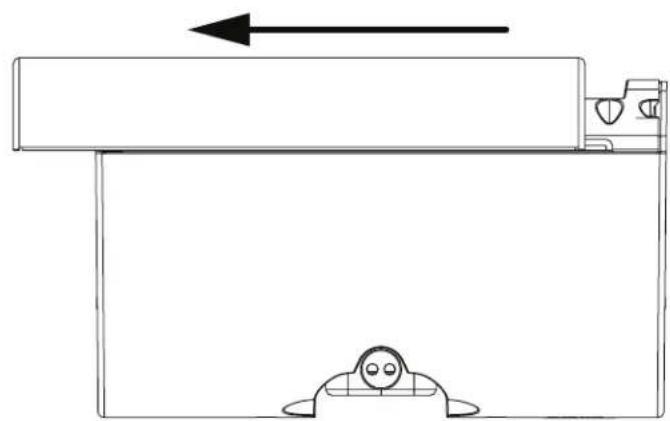

Rimozione della griglia

La griglia è fissata al diffusore tramite unsystema di bloccaggio. Sganciare il systema di bloccaggio della griglia inserendo un attrezzo di piccole dimensioni (diametro non superiore a 1,5 millimetri)attraverso il foro della griglia.Tenere premuto il systema di bloccaggio e far scorrere la griglia per staccarla da diffusore.

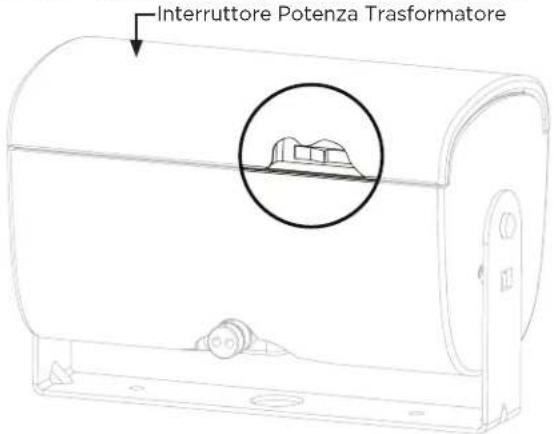

Note: il bloccaggio della griglia è posizionato sul lato del diffusore opposto all'interruttore che regola la potenza del trasformatatore. Consultare il seguente schema per individuire la posizione del system di bloccaggio della griglia.

Orientamento del logo

Il diffusore FreeSpace FS2SE ha in dotazione un logo Bose preinstallato per installazioni con orientamento orizzontale. Il diffusore ha in dotazioneanche un logo separato per installazioni con orientamento verticale.Per rimuovere il logo, staccarlo delicatamente da la griglia del diffusore.Per applicare il logo in verticale, individuare il centro della griglia e allineare le tacche sul retro del logo con il foro della griglia.Preme sur logo per fissario alla griglia del diffusore.

Conformità alle norme di sicurezza

Il diffusore FreeSpace FS2SE di Bose ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480-2016, CAN/ULC-S541

Uso Fire Protective Signaling - UL Categoria UUMW/UUMW7,Numero file S 3241,Numero controlo 42S9.

Da nonutilizzare con sistemi controllati in CC.

Adatto per l'uso in ambienti esterni caratterizzati da umidita.

Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformita a NFPA 70, National Electric Code, 2002, Articolo 640.

Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002, Articolo 760.

NFPA 70, National Electric Code, 2002, Articolo 300-22(c).

NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.10.2.6.5.

Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.

Il diffusore FreeSpace FS2SE di Bose è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:

British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramic e fusibile termico.

Collaudato in conformità a IEC60268-5.

Angolo di copertura nominale (conformmente a UL 1480) Verticale: 120^ / 50^ a-3 dB; 155^ / 25^ a-6 dB

Orizzontale: 120^ / 60^ a-3 dB; 155^ / 25^ a-6 dB

Certificato UL sensibilità potenza impegnata, livello di pressione sonora dB a 3,1 metri:

Potenza Impegnata	CAN/ULC-S541 Canada
70 V 100 V
1 W 77,9 dBA -
2 W 80,8 dBA 80,8 dBA
4 W 83,3 dBA 83,3 dBA
8 W 86,0 dBA 85,9 dBA
16 W 87,7 dBA 87,7 dBA
16 Ω 87,5 dBA -

Potenza impegnata	ANSI/UL 1480-2016 Stati Uniti
	70 V 100 V
1 W 72,4 dBA	—
2 W	74,7 dBA 74,9 dBA
4 W	77,5 dBA	77,5 dBA
8 W	80,2 dBA	80,0 dBA
16 W	82,6 dBA 82,5 dBA
16 Ω	82,6 dBA	—

I livelli di pressione sonora forniti sono conformi al metod di segnalazione specificato alla certificazione UL 1480.

Risposta in frequenza:

Allarme antincendio (certificazione UL): da 95 Hz a 17000 Hz
