BRUKSANVISNING FreeSpace FS2SE BOSE

Les og ta vare på alle sikkerhets- og bruksiintruksjoner.

Dette produkt skal bare monteres av profesjonelle montor! Formalet med dette dokumentet er a gi profesjonelle monter grunnelegende monterings- og sikherhetveileedning forchte produkt ut typiske fastmonteringssystemer. Les dette dokumentet og alle sikherhetsadvisler fdu starter monteringen.

1. Les disse instruksjonene.
2. Ta vare pà disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsapninger. Plasser i henhold til produsentens instruksjoner.
6. Ikke plasser produiten nera varmekilder som radiatorer, ventilasjonsgitter, owner erer andre apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette Produktet inneholder magnetisk materiaie. Kontakt en lege hvis du vil finne ut om dette kan pavirke implantert medisinsk utstyr.

Inneholder smä deler som kan utgjore en kvelningsfare. Ikke egnet for barn under 3 År.

Det er montorens ansvar a bruke et stottesystem som har tilstrekkerig motstand mot vind for a samsvare med gjeldende forskrifter og standarder.
- Alle Bose-produkter mä monteres i henhold til bransjeforskrifter og lokale og nasionale forskritter. Det er montarens ansvar á sikre at monteringen av hóytalner og monteringssystemet utfere i henhold til alle gjeldende forskritter, inkludert lokale byggfesorskritter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndigth fer du monterer dette produkt.
- Utygg montering erller opphenging av tungge gjenstander kan forarssake alvorlig skade erller dad, somt skade pa eiendom. Det er montarens ansvar a vurdere palteligheten til alle monteringsmetodene de bruker. Takmonterte høytalere skal bare monteres av profesjonelle monter med kunnskap om det riktige utstyret og trygge monteringsteknikker.
- Måkke monteræ på overflater som ikke er solide, eller som har skjulte freemomenter bak seg, for eksempel elektrikse kabler errø. Sørg for at braketten er montert av en kvalifisert monter og i henhold til lakale erntingslinjer.
- Bruk bare utstyret og tilbehoret som følg er med, ell er som er speisifisert av Bose for bruk med FreeSpace FS2SE-hoyttalere. Jernvare for a feste hoyttaleren til overflaten er不同程度 in den konservativ. Hvid vik ha informasjon om kompatibelt tilbehør, kan du se Produktets teknsiske databark på PRO.BOSE.COM.
- Hold produit unna id og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, p塞尔 nær produitet.
- Ikke foreta auteuriserte endringer på dette produitet.
- FreeSpace FS2SE-veggmonteringsbraketten kan kun brukes med FS2SE-modellen.
- Ikke eksponer høytaleren erller monteringskomponentene for kjemikalier som违法犯罪er speşifisert av Bose, inkludert, men ikke begrensettil, smremedianer, rengjärningsmidler, kontaktsprayer erandrehydrokarbonbaserte opplsningsmidler. Slike midler kan forårsake at plastmaterialiet brytes ned, som igjen kan forårsake sprekker og at høytaleren faller ned.
- Bruk bare en terr klut nár du skal rengjore hýeTTalerne. Ikkebruksape, vaskemiddel, mineralolje, alkohol ell andre rengjoringsmidler ell kjemikalier nár du renjor hýeTTaleren.

Informasjon om forskrifter

Ikke mal aller endre utforelse som er gjort av fabrikken.

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklaringen pa: www.Bose.com/compliance.

Dette symbolet betyr at produit te ilke m kasseres som husholdningsavfall, og at det skal leveres til en passende innsamilinganegg for gjenvinning. Riktig handtering og gjenvinning bidrar til abeskytte naturressurser, helse og milja. Hvis du vil ha mer informason om avfallshandtering og resirkulinger av dette produit, kontakter du de lokale myndighetene, avfallsorganisasjonen ell butikken hvor du kjopte dette produit.

Produksjonsdata: Det attende tallet i serienummeret viser produksjonsåret: 7 er 2007 aller 2017.

Importer i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Rying Road, Kina (Shanghai) pilotfri handelssone

Importer i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importar Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. For informacion on importar og service: [phone]

Importer i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonummer: [phone]

Hovedkontoret til Bose Corporation:1-877-230-5639

Bose og FreeSpace er varemker som tilhær Bose Corporation.

©2020 Bose Corporation. Ingen del av dette arbeitet kan bli reproducert, endret, distribuert aller pa annen mäte brukt uten skriftig tillatelse pa forhand.

Garantiinformasjon

Dette Produktet er dekker av en begrenset garanti.

Hvis du vil ha informasjon om garanti, gär du til PRO.BOSE.COM.

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for FreeSpace FS2SE pa PRO.BOSE.COM.

Fysisk
Produktmål Høyde: 199 mm (7,83 tommer)
	Bredde: 113 mm (4,45 tommer)
	Dybde: 135 mm (5,31 tommer)
Nettovekt, Høytaler med grill og brakett (enkel)	3,60 lb (1,63 kg)
Forsendelsesevekt (par) 9,20 lb (4,17 kg)
Utendørs Egnet for utendørs	værbestandig ingangsdeksel. Aluminiumsgrill som tilleggsutstyr for Å forhindre rust.

Viktig informasjon om montering

För du monterer hýyttileren, ma du se gjennom Viktige sikkerhetsinstruktøner pa side 44.

Monteringsalternativ

Monteringsalternativer og tilbehør

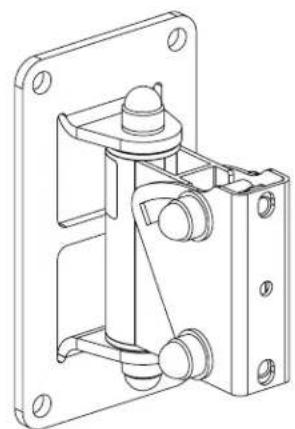

Monteringsbrakett (inkludert)
DMSBRKTvippebrakett(tilleggutsstyr, kun til innendorsbruk)
WBPWR-50 vippebrakett (valgfritt; til utendorsbruk)

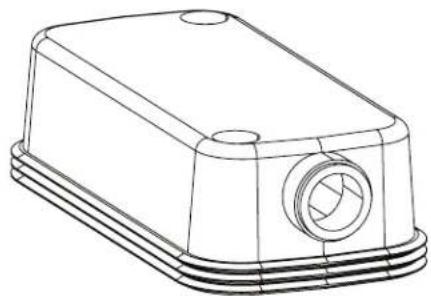

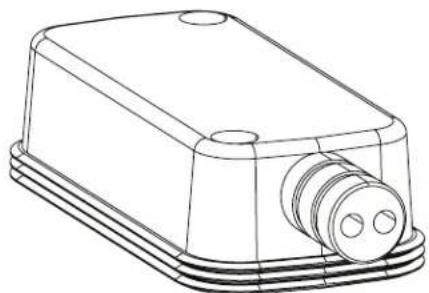

Enkel inngang Inngang og utgang Helt apen

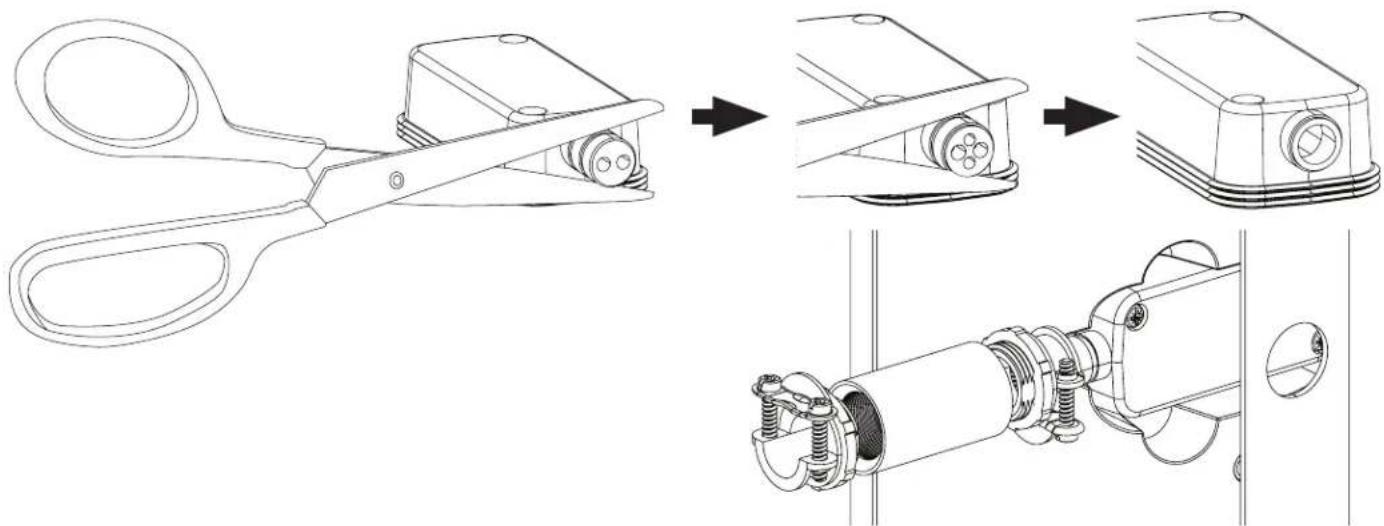

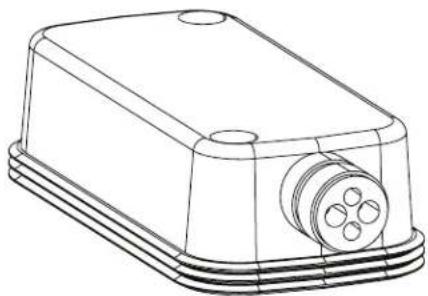

Klargjore inngangsdekselet

Inngsdskeet er uformet for tre forskellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av ingangsdekselet for at stote ledningsoppsettet ditt, kan du skjaere langs perforeringen pa gummiroret. Bruk en 12 -til 12 -tommers gjenget kobling og to 12 -tommers roforbindelser for 12 -tommers knockouter (se diagrammet nedenfor).

Merk: Fleksible rør og koblinger ma vare UL-listet, egnet for bruksområdet og installereres i henhold til lokale myndigheter som har jurisdiksjon.

Kable høytaleren

Kabeldiameter

FreeSpace FS2SE-hoyttaleren er utformet for a fungere kun med kabler pa mellom 18 AWG (0,8 mm) til 14 AWG (2,1 mm).

Koblingsdiagrammer

Eksponer seks millimeter (14 -tommer) av ledningen for a feste til terminalene.

Høytalerinnstillinger

* NC: Ingen tilkobling (ikke bruk) Fabrikkstandard

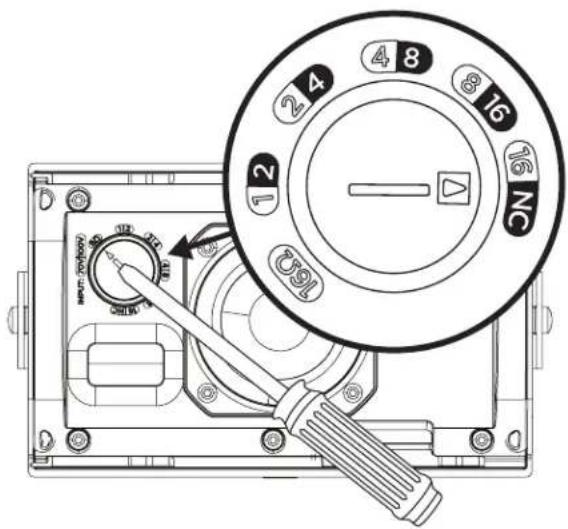

Innstilling av omformerkontakt

Vri for a stille inn kontakten. Bruk en skrutrekker med flatt hode.

Noen regionale byggeforskrifter krever at du sikrer høytalerne ytterligere ved hjelp av en sekundær sikrsmetode. Velg monteringsted, -metode- og -utsryr som samsvarer med lokale byggeforskrifter og bestemmelse.

En sikkerhetskabel kan festes til hoyttaleren ved à bruke lagsjengen bak pa aller pa sideren av kabinett. Hvis du monterer hoyttaleren ved hjelp av monteringsbraketten som folger med, ma du bruke du en av de bakre lagsjengene (2). Hvis du monterer huyttaleren med en av de valgfrie tilbehorsbrakettene (se side 4), ma du bruke en av lagsjengene pa sideren (1). Se diagrammet til hoyre for a se punkter om sikkerhetsfeste.

Lasgjengen pa sider (1) kan brukes med en M5-skrue (ikke inkludert) med en dybde pa 11 millimeter. De bakre lasgiengene (2) kan brukes med M6-skruer med en dybde pa 12 millimeter.

Høytalerretning

Velg hoyttalerretningen som passer best til monteringen din.

1 Horizontal
Vertical

1
2

Montere braketten

Merk: Nár du velger monteringstéd, ma minst ett av festepunktene til monteringsbraketten vare festet til en støtsteuktur. Festepunktter som ikke er festet til en støtsteuktur, ma festes med bruk av egnet jernvare til monteringen. Velg festeanordninger som samsvarer med alle lokale byggeforskrifter og krav.

Merk: Velg egnede festeanordninger som stotter vekten til hoyttalerne (1,63 kg).

1. Marker borehill.
2. Bor to hull (i egnet storrelse til festeanordninger) i veggen.
3. Fest braketten til veggen med to skruer (ikke inkludert). Merk: Bruk M5-skruer erer #10-24-skruer.

1
2
3

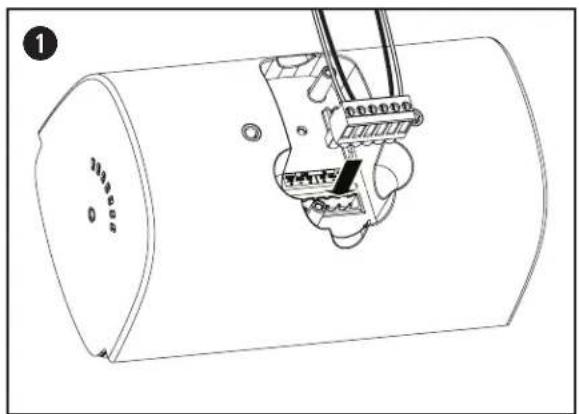

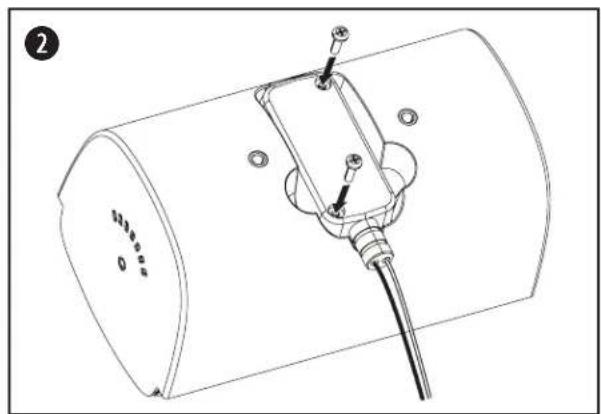

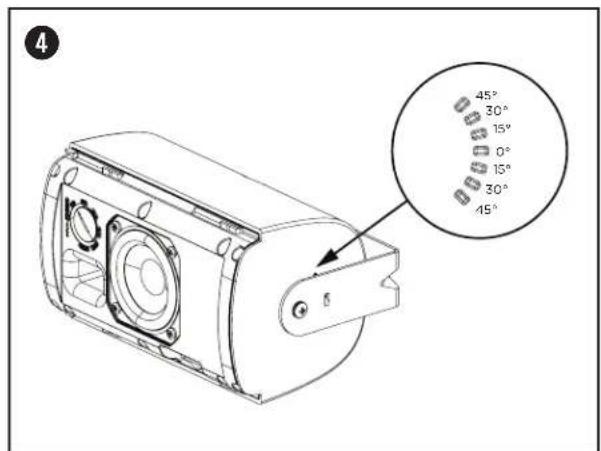

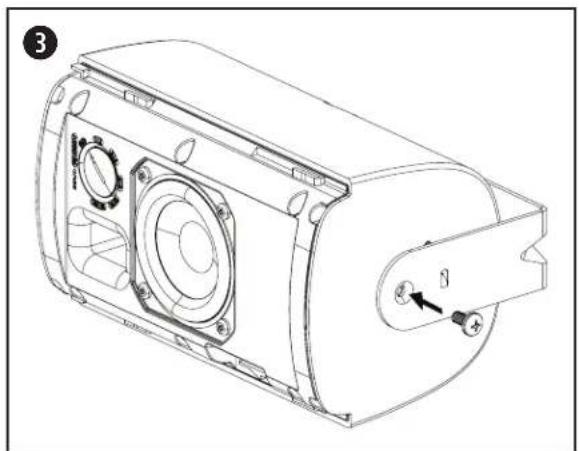

Montering av høytaleren

Merk: I forbindelse med utendors bruk ma du ikke montere høytaleren i en oppoervendt retning.

1. Stram skruene pa begge sider av hoyttaleren for a feste hoyttaleren til monteringsbraketten. Ikke overtrekk skruen.
   Merk: Fd fu fester grillen, ma du justere hoyttalerens innstlinger til onsket niva for monteringen. Se Hoyttalerinnstlinger pa side 47.

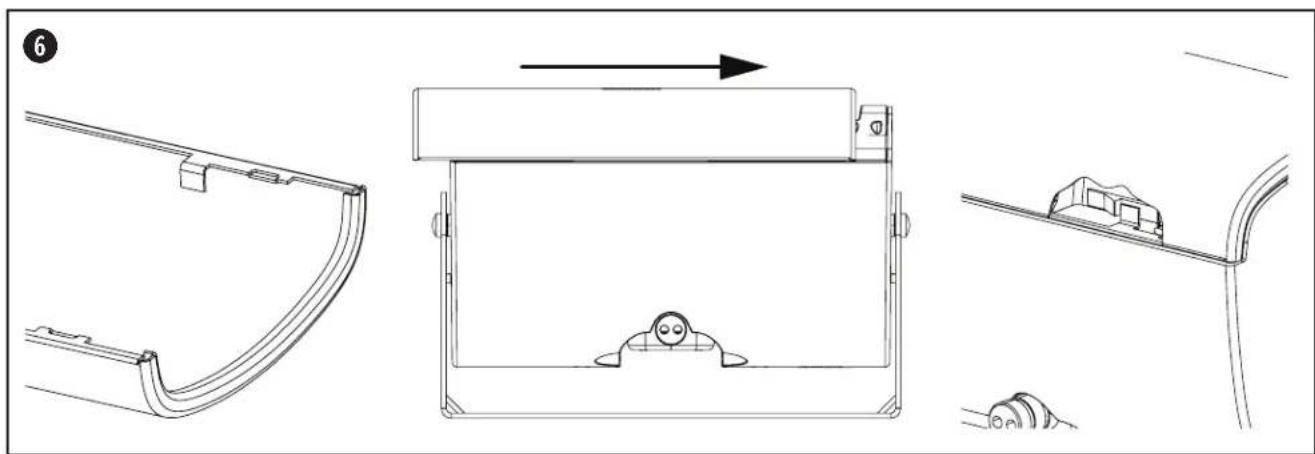

2. Finn den utvidede grilltappen pa innsiden av grillen. Fest grillen ved skyve den plass. Pass pa at den utvidede grilltappen festes til grillasen pa hoyttalerkabinettet.

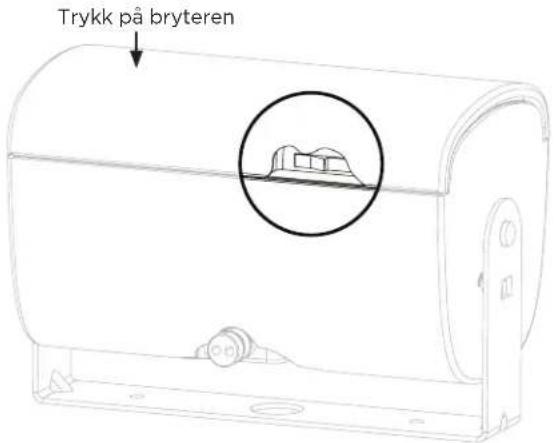

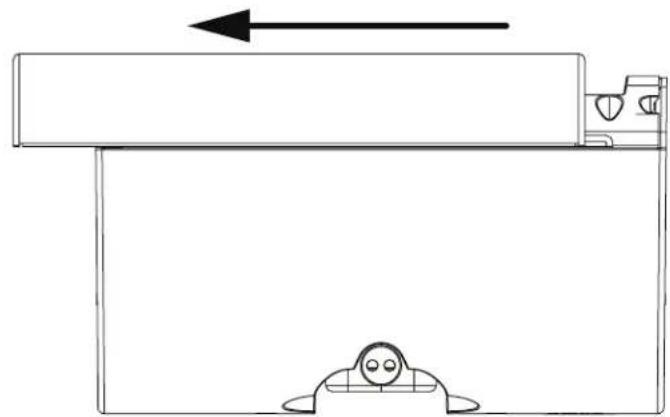

Fjerne grillen

Grillen er festet til hoyttaleren ved hjelp av grillasen. Lsne grillasen ved a sette et lite verktay gjennom perforeringen til grillen (ikke stare enn 1,5 millimeter i diameter). Mens du trykker pa grillasen, skyver du grillen bort fra hoyttaleren for a losne den.

Merk: Grillasen er plassert pa hoyttaleren pa motsatt side av bryteren. Se diagrammet nedenfor for plasserig av grillasen.

Justere logoen

FreeSpace FS2SE leveres med en forhandsinstallert Bose-logo for horisontal montering. Hysttaleren leveres ogsa med en egen logo for vertikal montering. Hvis du vil fjerne logoen, ma du dra den av hysttalergrillen. Hvis du vil bruke den vertikale logoen, finner du midten av grillen og justerer hakkene pa baksiden av logoen etter perforeringen i grillen. Trykk for a feste den til hysttalergrillen.

Samsvar med sikkerhet og forskrifter

Bose FreeSpace FS2SE-hoyttaleren har bestatt tester og samsvarer med falgende spesifikasjoner og bruksomrader

Oppfort i ANSI/UL 1480-2016, CAN/ULC-S541

Fire Protective Signaling Use - UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 4259.

Ikke til bruk med DC-overvakede systemer.

Egnet for bruk utendors pa vate steder.

Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 erer klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640.

Kan brokes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760

NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).

EMC-forskrift 89/336/EEC og artickel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.

Bose FreeSpace FS2SE er utformet i henhold til kravene som er definert i folgende europeiske forskrifter for kombinasjonssystemer:

British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.

Testet i samsvar med IEC60268-5.

Nominell dekningsvinkel (per UL 1480) Vertical: 120^ / 50^ ved-3 dB; 155^ / 25^ ved-6 dB

Horizontal: 120^ / 60^ ved -3 dB; 155^ / 25^ ved -6 dB

Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden.

Frekvensrespons:

Brannalarm (UL): 95 Hz til 17000 Hz
