CG100DZA - Pistolet à mastic MAKITA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CG100DZA MAKITA au format PDF.
| Type de produit | Pistolet à mastic sans fil |
| Marque | Makita |
| Modèle | CG100DZA |
| Force d'avance maximale | 5 000 N |
| Vitesse d'avance | 0 à 28 mm/s |
| Course de support (selon contenant) | 214 mm (300/400 ml), 350 mm (600 ml), 294 mm (800 ml) |
| Longueur totale (selon support) | 402 à 538 mm |
| Tension nominale | 10,8 V - 12 V c.c. max. |
| Poids net | 1,9 à 2,6 kg (selon batterie et accessoires) |
| Batteries compatibles | BL1016, BL1021B, BL1041B |
| Chargeurs compatibles | DC10SA, DC10SB, DC10WC, DC10WD, DC18RE |
| Niveau de pression sonore | 71 dB(A) (incertitude 3 dB(A)) |
| Vibrations (fonctionnement à vide) | 2,5 m/s² ou moins (incertitude 1,5 m/s²) |
| Réglage de vitesse | Cadran rotatif 5 positions (1 à 5) |
| Fonctions spéciales | Lampe LED avant, arrêt automatique, fonction anti-goutte, témoin de surcharge |
| Système de protection | Contre surcharge, température élevée, décharge profonde |
| Capacité des contenants | Cartouches 300/400/600/800 ml, tubes film plastique, pompage direct |
| Entretien | Nettoyage régulier avec chiffon sec ; éviter solvants ; réparations par centre agréé Makita |
| Sécurité | Verrouillage de gâchette, protection batterie, utilisation en zone aérée |
| Accessoires inclus | Jeu de supports, pistons, tiges, buses selon version |
| Garantie | Garantie constructeur (consulter conditions) |
FOIRE AUX QUESTIONS - CG100DZA MAKITA
Questions des utilisateurs sur CG100DZA MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pistolet à mastic au format PDF gratuitement ! Retrouvez votre notice CG100DZA - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CG100DZA de la marque MAKITA.

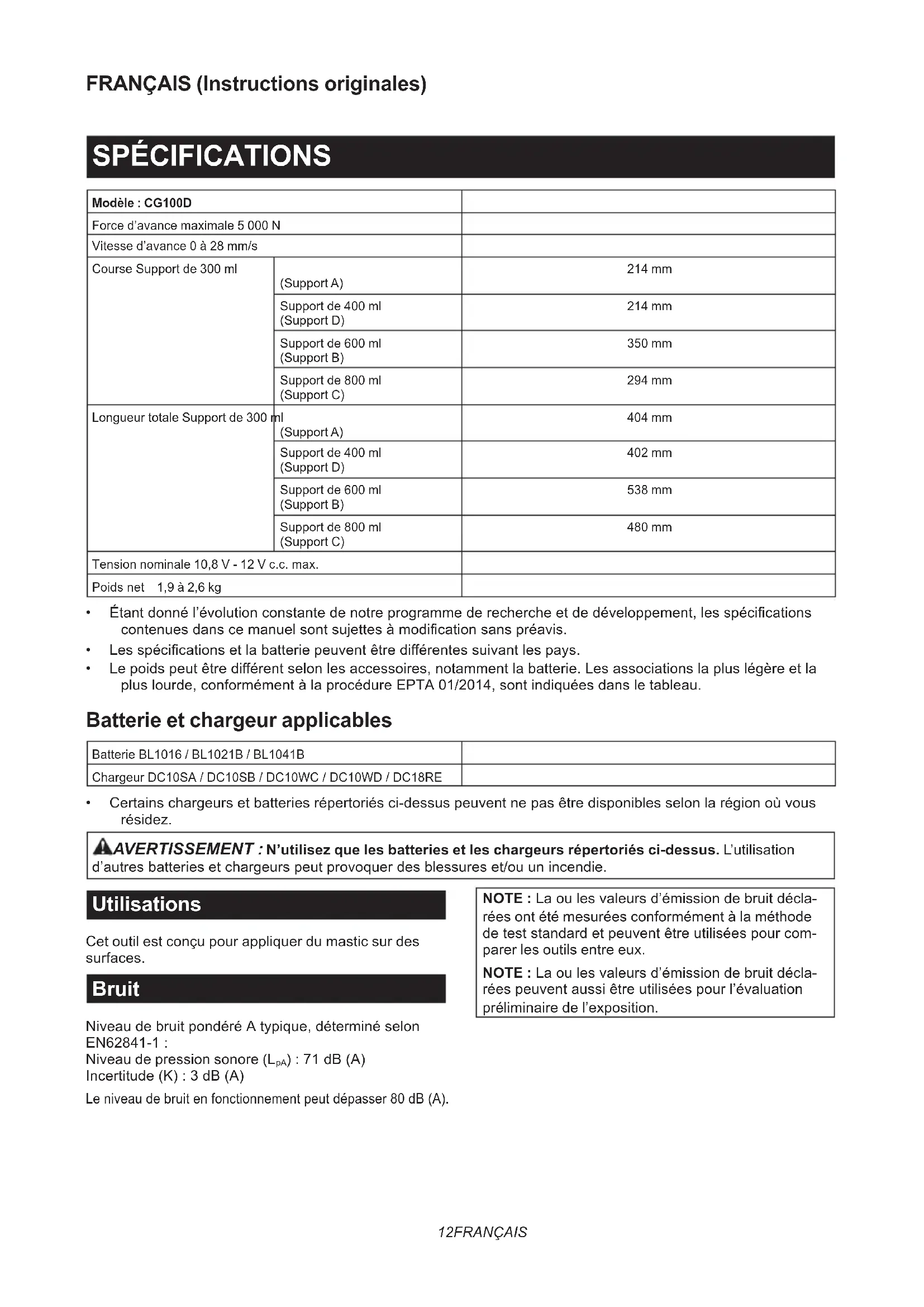

MODE D'EMPLOI CG100DZA MAKITA
| Modèle : CG100D | ||
| Force d'avance maximale 5 000 N | ||
| Vitesse d'avance 0 à 28 mm/s | ||
| Course Support de 300 ml | (Support A) | 214 mm |
| Support de 400 ml(Support D) | 214 mm | |
| Support de 600 ml(Support B) | 350 mm | |
| Support de 800 ml(Support C) | 294 mm | |
| Longueur totale Support de 300 ml | (Support A) | 404 mm |
| Support de 400 ml(Support D) | 402 mm | |
| Support de 600 ml(Support B) | 538 mm | |
| Support de 800 ml(Support C) | 480 mm | |
| Tension nominale 10,8 V - 12 V c.c. max. | ||
| Poids net 1,9 à 2,6 kg | ||
- Etant donne l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à modification sans préavis.
- Les specifications et la batterie peuvent être différentes suivant les pays.
Le poids peut etre different selon les accessoires, notament la batterie. Les associations la plus legere et la plus lourde, conformement a la procedure EPTA 01/2014, sont indiquees dans le tableau.
Batterie et chargeur applicables
| Batterie BL1016 / BL1021B / BL1041B | |
| Chargeur DC10SA / DC10SB / DC10WC / DC10WD / DC18RE |
- Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résiduez.
A VERTISSEMENT : N'utilisez que les batteries et les chargeurs repertoriés ci-dessus. L'utilisation d'autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
Cet outil est donc pour appliquer du mastic sur des surfaces.
Bruit
Niveau de bruit pondéré A typique, déterminé selon EN62841-1:
Niveau de pression sonore (L_pA):71 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
NOTE: La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
NOTE: La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.
A VERTISSEMENT : Portez un serre-tete antibruit.
A VERTISSEMENT: L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
AVERTISSEMENT: Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-1: Mode de travail : fonctionnement à vide Émission de vibrations (a_h) : 2,5m / s^2 ou moins Incertitude (K): 1,5m / s^2
NOTE : La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
NOTE: La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.
A VERTISSEMENT : L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
A VERTISSEMENT: Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).
Déclarations de conformité
Pour les pays européens uniquement
Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales pour outils ELECTriques
A VERTISSEMENT : Veuillez dire les consignes de sécurité, instructions, illustrations et specifications qui accompagnent cet outil electrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.
Conservez toutes les mises en garde et instructions pour reférence ultérieure.
Le terme « outil électrique » dans les avertissements fait reference à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).
Consignes de sécurité pour pistolet à mastic sans fil
- Maintenez vos mains et vos vêtements à l'écart de la zone de la tige et du piston. Vous pourriez autrement vous pincer.
- Tenez l'outil fermement.
- Travailliez toujours dans une zone bien aérée et portez des protections appropriées à l'opération.
- Veillez à ce que personne ne se trouve en dessous de l'outil lorsque vous l'utilisez en hauteur.
- Lisez et suivez les instructions du fabricant concernant le mastic ou la colle avant utilisation.
- Ne couvre pas les orifices d'aération, car l'outil pourrait surchauffer ou être endommagé.
CONSERVEZ CES INSTRUCTIONS.
A VERTISSEMENT: NE vous laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.
Consignes de sécurité importantes pour la batterie
- Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
- Ne désassemblez pas et ne modifiez pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
- Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
- Si I'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
- Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matérielau conducteur.
(2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie.
Un court-circuit de la batterie peut provoquer une intensité de courant élevé, une surchauffe, parfois des brûlures et même une panne.
- Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50^ .
- Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
- Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heures contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
- N'utilisez pas la batterie si elle est endommagée.
- Les batteries au lithium-ion containues sont soumises aux exigences de la législation sur les marchandises dangereuses. Lors du transport commercial par des fierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées. Pour la préparation de l'article expédé, il est nécessaire de consulter un expert en matériel dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.
Recouvre les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.
- Lors de la mise au rebut de la batterie, reli-rez-la de l'outil et jetez-la en lieu sur. Suivez les reglementations locales en matière de mise au rebut des batteries.
- Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite de l'électrolyte.
- Lorsque vous n'utilisez pas l'outil pendant une période prolongée, la batterie doit être retiree de l'outil.
- Pendant et après l'utilisation, la batterie peut chauffer, ce qui peut entraîner des brûlures, y compris en cas de température relativement BASSE. Manipuez les batteries chaudes avec précaution.
- Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assez chaude pour provoquer des brûlures.
- Evitez que des copeaux, de la poussière ou du sol adhérent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.
- À moins que l'outil prenne en charge un tel usage, n'utilise pas la batterie à proximé de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.
- Conserve la batterie hors de portée des enfants.
CONSERVEZ CES INSTRUCTIONS.
ATTENTION: N'utilisez que des batteries
Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.
Conseils pour assurer la durée de vie optimale de la batterie
- Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
- Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
- Chargez la batterie à une température ambiente comprise entre 10^ et 40^ . Avant de charger une batterie chaude, laissez-la refroidir.
- Lorsque vous n'utilisez pas la batterie, retirez-la de l'outil ou du chargeur.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION: Assurez-vous toujours que l'outil est hors tension et que sa batterie est retiree avant de I'ajuster ou de vérifier son fonctionnement.
Insertion ou retrait de la batterie
ATTENTION: Éteignez toujours l'outil avant demettre en place ou de retarder la batterie.
ATTENTION: Tenez fermement l'outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abimer ou vous blesser.
Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie
Pour retarder la batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton à l'avant de la batterie.
Pourmetrelabatterieenplace,alignezla languette de la batterieaveclarainurducompartmentpuisinserez la batterie.INSEREZ-laentierementjusqu'aretendre un légerdéclicindiquantqu'elleestbien en place.Si you pouvezvoirlindicateurouge commeillustrer sur la figure,c'estqu'elle n'estpas bienverrouillée.
ATTENTION: Insérez toujours complètement la batterie jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant pres de vous.
ATTENTION: N'insérez pas la batterie de force. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.
Système de protection de la batterie
L'outil est équipé d'un système de protection de la batterie. Ce système coupe automatiquement le courant de l'outil pour prolonger la durée de service de la batterie.
L'outil s'arrête automatique en cours d'utilisation si l'outil et/ou la batterie se trouve dans l'une ou l'autre des situations suivantes :
Surcharge :
L'outil est utilisé de manière telle qu'il consomme un courant anormalement élevé.
Dans ce cas, éteignez l'outil et arrêtez la tâche ayant provoqué la surcharge de l'outil. Puis rallumez l'outil pour reprenevre la tâche.
Si I'outil ne démarre pas, c'est que la batterie a surchauffé. Dans ce cas, laissez la batterie refroidir avant de rallumer I'outil.
Faible tension de la batterie :
La charge restante de la batterie est trop faible et l'outil ne fonctionne pas. Si vous mettez l'outil sous tension, le moteur redémarre, mais s'arrête rapidement. Le cas échéant, retirez et rechargez la batterie.
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
Fig.2: 1. Témoins 2. Bouton de verification
Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les tiemoins s'allument pendant quelques secondes.
| Témoins Charge | restante | |
| Allumé Éteint | □ | |
| 75 % - 100 % | ||
| 50 % - 75 % | ||
| 25 % - 50 % | ||
| 0 % - 25 % | ||
NOTE : Selon les conditions d'utilisation et la température ambiente, l'indication peut être légèrement différente de la capacité réelle.
Fonctionnement de la gachette
ATTENTION: Avant d'insérer la batterie dans l'outil, vérifie toujours que la gachette fonctionne bien et revient en position d'arrêt lorsque vous la relâchez.
ATTENTION: Lorsque vous n'utilise pas l'outil, appuyez sur le cote « A » du bouton de verrouillage de la gachette pour verrouiller la gachette en position d'arrêt.
Fig.3: 1. Gachette 2. Bouton de verrouillage de la gachette
Pour éviter tout déclenchement accidentel de la gachette, l'outil est muni d'un bouton de verrouillage de la gachette.
Pour démarrer l'outil, appuyez sur le côte A du bouton de verrouillage de la gachette et enclenchez la gachette. La vitesse de l'outil augmente à mesure que vous augmentez la pression sur la gachette. Pour l'arroter, relâchéz la gachette.
Après utilise, appuyez sur le côte B du bouton de verrouillage de la gachette.
Cadran de réglage de la vitesse
Fig.4: 1. Cadran de réglage de la vitesse
La vitesse de l'outil peut être réglée en tournant le cadran de réglage de la vitesse. Vous pouvez obtenir la vitesse la plus élevé en sélectionnant 5 et la vitesse la plus BASSE en sélectionnant 1.
REMARQUE: Ne tournez pas rapidement le cadran lorsque l'outil fonctionne.
REMARQUE: Selon le type et l'etat du mastic, il peut ne pas etre dispensé à basse vitesse. Dans ce cas, reglez le cadran de réglage de la vitesse sur une valeur supérieure.
REMARQUE:Lorsque you faites passer le cadran de vitesse de « 5 » à « 1 »,tournez le cadran dans le sens inverse des aiguilles d'une montre. Ne forcez pas en tournant le cadran dans le sens des aiguilles d'une montre.
Allumage de la lampe avant
ATTENTION: Evitez de regarder directement le faisceau lumineux ou sa source.
Fig.5: 1. Lampe
Pour allumer la lampe, enclenchez légèrement la gachette, puis relâchéz-la. La lampe s'éteint environ 10 secondes après avoir relâché la gachette.
REMARQUE: Si l'outil surchauffe, la lampe clignote. Laissez l'outil refroidir totalement avant de le réutiliser.
NOTE: Retirez la saleté sur la lentille de la lampe avec un chiffon sec. Prenez soit de ne pas érafler la lentille de la lampe sous peine de diminuier son éclairage.
Témoin d'advertissement de surcharge
Fig.6: 1. Témoin d'advertissement
Le témoin d'advertissement clignote lorsque l'outil est considérablement chargé. Si la charge augmente entrainant une surcharge de l'outil, celui-ci s'arrête automatiquement et le témoin d'advertissement s'allume en continu. Dans ce cas, relâchez la gachette, éliminez la cause de la surcharge, puis redémarrez l'outil.
NOTE : Lorsque le témoin d'ajretissement clignote, vérifie les points suivants :
- Le mastic est coince.
- Le cadran de réglage de la vitesse est régled sur la vitesse elevée.
- La partie découverte de la pointe de la buse pour cartouche ou du tube de film plastique est trop petite.
Fonction anti-goutte
Le moteur continue à tourner pendant un bref instant même après avoir relâché la gachette. Cette fonction relâché la pression du mastic et empêche les gouttes.
ASSEMBLAGE
ATTENTION: Assurez-vous toujours que l'outil est hors tension et que sa batterie est reliée avant d'effectuer toute tâche dessus.
ATTENTION: Placez toujours l'outil sur le sol ou sur un établi lorsque vous effectuez une opération d'assemblage. Si l'outil n'est pas correctement maintainu, vous pourriez perdre l'équilibre et vous blesser.
Préparation des pieces
Accessaire en option
L'outil est composé des pieces d'assemblage suivantes comme illustré.
Fig.7: 1. Joint du support 2. Plaque 3. Piston 4. Support 5. Bague en caoutchouc 6. Buse 7. Joint du support (como capuchon) 8. Tige
NOTE : Certaines pieces d'assemblage ou accessoires en option peuvent ne pas etre disponibles dans notre pays.
Préparez le type de pieces d'assemblage adapté au contenant de mastic en vous référant au tableau suivant.
| Cartouche | ||||
| - 300 | ml 400 ml 600 | ml 800 ml | ||
| Joint du support | Joint du support A | Joint du support B | Joint du support C complet (Joint du support C +plaque) | |
| Plaque | Plaque | |||
| Tige | Tige courte | Tige longue | Tige noire | |
| Piston | Piston A | Piston D | ||
| Support | Support A | Support D | Support B | Support C |
| Bague en caout-chouc | Pas nécessaire | |||
| Buse P | as nécessaire (Utilisez la buse qui est fixée à la cartouche) | |||
| Joint du support (comme capu-chon) | Pas nécessaire | Joint du support B | Joint du support C | |
| Tube de film plastique | ||||
| - 300 ml (Non disponible) | 400 ml 600 ml 800 ml | |||
| Joint du support | - | Joint du support B | Joint du support C complet (Joint du support C +plaque) | |
| Plaque | - | Plaque | ||
| Tige - | Tige courte | Tige longue | Tige noire | |
| Piston | - | Piston B ou Piston F* | Piston E | |
| Support | - | Support D | Support B | Support C |
| Bague en caout-chouc | - | Bague en caoutchouc pour le joint du support B | Bague en caoutchouc pour le joint du support C | |
| Buse - | Buse pour le joint du support B | Buse pour le joint du support C | ||
| Joint du support (comme capu-chon) | - | Joint du support B | Joint du support C | |
- Le piston F pousse le mastic vers la sortie avec une pression moindre.
- Lorsque vous utilisez le piston F, utilisez toujours une buse Makita. L'utilisation d'une buse d'une autre marque que Makita peut provoquer une interférence.
| Pompage direct | ||||
| - 300 | ml (Non disponible) | 400 ml 600 | ml 800 ml | (Non disponible) |
| Joint du support | - | Joint du support B | - | |
| Plaque | - | Plaque | - | |
| Tige - | Tige courte | Tige longue | - | |
| Piston | - | Piston C | - | |
| Support | - | Support D | Support B | - |
| Bague en caout-chouc | - | Bague en caoutchouc pour le joint du support B | - | |
| Buse - | Buse pour le joint du support B | - | ||
| Joint du support (comme capu-chon) | - | Joint du support B | - | |
Installation ou retrait du joint du support
Fixez le joint du support et la plaque en vissant fermement les vis. Pour-retirer le joint du support, suivez la procEDURE d'installation dans le sens inverse.
Fig.8: 1. Vis 2. Plaque 3. Joint du support
Installation ou retrait de la tige et du piston
- Insérez la tige par l'arrière de l'outil avec ses dents tournées vers le bas.
Fig.9: 1. Tige - Fixez le piston avec la vis.
Fig.10: 1. Vis 2. Piston 3. Tige
Pour-retirer la tige et le piston, suivez la procEDURE d'installation dans le sens inverse.
Installation ou retrait du support
ATTENTION: Fixez solidement le support au joint du support. Si vous ne le faites pas, le support pourrait se detacher en cours d'utilisation et vous pourriez vous blesser.
Pour installer le support, tournez-le fermement dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête tout en tenant le joint du support. Pour-retirer le support, suivez la procédure d'installation dans le sens inverse.
ATTENTION: N'utilisez pas un mastic solide. Veillez àzheimer le mastic solid avant l'installation. Un mastic solide peut cause des dysfonctionnements ou des blessures.
REMARQUE: Vérifiez que vous avez séLECTIONné les pieces d'assemblage adaptées en vous référant au chapitre concernant la préparation des pieces. L'utilisation de pieces incorrectly peut cause des fuites ou endommager l'outil.
REMARQUE: La tige et le piston doivent toutes rester propres. Du mastic collé peut endomager l'outil.
Utilisation d'une cartouche
Préparation de la cartouche à utiliser
- Découpez la pointe de la buse de la cartouche de sorte que la quantité souhaïée de mastic soit libérée.
Fig.12: 1. Buse - Faites un trou dans le film protecteur avec la pointe de la buse.
Fig.13: 1. Buse - Fixez la buse sur la cartouche.
REMARQUE: Pensez à vérifier que la cartouche n'est pas endommagée avant de la mesure en place. L'utilisation d'une cartouche endommagée peut entraîner un dysfonctionnement.
Installation d'une cartouche sur le support A
- Tirez lentement la poignée de la tige vers l'arrière jusqu'à ce qu'elle s'arrête.
Fig.14: 1. Poignée de la tige
2. Installee la cartouche dans le support comme illustré sur la figure.
Fig.15
3. Poussez delicatement la tige jusqu'à ce que le piston touche le fond de la cartouche.
Pour-retirer la cartouche,tirezla tigevers l'arriere jusqu'àla butée,puis sortezla cartouche.
Installation d'une cartouche sur un autre support que le support A
- Tirez lentement la poignée de la tige vers l'arrière jusqu'à ce qu'elle s'arrête.
Fig.16: 1. Poignée de la tige
2. Insérez la cartouche dans le support.
3. Fixez le joint du support ( comme capuchon ) en le tournant fermement tout en maintainant le support.
Fig.17: 1. Support 2. Cartouche 3. Joint du support (como capuchon)
- Poussez delicatement la tige jusqu'à ce que le piston touche le fond de la cartouche.
Pour-retirer la cartouche, suivez la procEDURE d'installation dans le sens inverse.
Utilisation d'un tube de film plastique
Préparation du tube à utiliser
Découpez la pointe du tube.
Fig.18
REMARQUE: Pensez à vérifier que le tube n'est pas endommagé avant de lemettre en place. L'utilisation d'un tube endommagé peut entrainer un dysfonctionnement.
Installation d'un tube de film plastique sur le support
- Tirez lentement la poignée de la tige vers l'arrière jusqu'à ce qu'elle s'arrête.
Fig.19: 1. Poignée de la tige - Insérez le tube dans le support.
- Fixez la bague en caoutchouc, la buse et le joint du support (como capuchon). Fixez solidement le joint du support (como capuchon).
Fig.20: 1. Support 2. Tube de film plastique 3. Bague en caoutchouc 4. Buse 5. Joint du support (como capuchon) - Poussez delicatement la tige jusqu'à ce que le piston touche le tube.
Pour-retirer le tube,retirezlejoint du support ( comme capuchon),la buse et la bague en caoutchouc,puis poussez la poignee de la tige vers l'avant jusqu'à la butée.
Pompage direct
- Poussez la poignée de la tige à fond jusqu'à ce qu'elle s'arrête.
Fig.21: 1. Poignée de la tige - Insérez la pointe du support dans le mastic, puis tirez lentement la poignée de la tige pour replir le support de mastic.
Fig.22: 1. Support - Fixez la bague en caoutchouc, la buse et le joint du support ( comme capuchon). Fixez solidement le joint du support ( comme capuchon).
Fig.23: 1. Support 2. Bague en caoutchouc 3. Buse 4. Joint du support (como capuchon)
Masticage
Enclenchez la gachette pour dispenser le mastic.
Placez une main sous le support pour soutenir l'outil pendant que vous l'utilisez.
NOTE : Vous pouvez faire tourner le support en fonction des situations afin de facilitier le travail.
NOTE: Au début, réglez le cadran de réglage de la vitesse sur « 1 » et enclenchez lentement la gachette pour voir la quantité de mastic dispensée.
NOTE: Selon le type et l'etat du mastic, il peut ne pas ettre dispensé à basse vitesse. Dans ce cas, reglez le cadran de réglage de la vitesse sur une valeur supérieure.
NOTE: Si le mastic n'est pas dispensoé, vérifie les points suivants :
- La pointe de la buse pour cartouche n'est pas correctement découvert.
Le mastic est dur et coincide dans la buse.
La cartouche ou le tube est endommagé.
Le mastic est rigide. Chauffez-le jusqu'à ce qu'il se ramollisse.
Le piston fixe ne convient pas au type de mastic.
Une fois terminé, essuyez le mastic sur l'outil. Veillez a bien retarder le mastic avant qu'il ne durcisse.
NOTE : Lorsque la tige atteint l'extrémité avant, le moteur se met au ralenti. Lorsque cela se produit, remplacez le mastic.
NOTE: Si vous ne parvenez pas à sorter la tige, tournez le cadran de réglage de la vitesse sur 1, puis tirez la gachette pendant un moment, et essayez de sorting la tige une fois le moteur arrêté. Si la tige est toujours bouchée, repêtez l'opération jusqu'à ce que la tige rouge.
ENTRETIEN
ATTENTION: Assurez-vous toujours que l'outil est hors tension et que la batterie est reliée avant d'y effectuer tout travail d'inspection ou d'entretien.
REMARQUE: N'utilisez jamais d'essence, benzine, diluant, alcohol ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.
Pour assurer la SECURITE et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage doivent être effectuels par un centre d'entretien Makita/agréé, avec des pieces de rechange Makita.
ATTENTION: Ces accessoires ou pieces complémentaires sont commandes pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pieces complémentaires qu'aux fins auxquelles ils ont ete concus.
Pour obtenir plus de détails sur ces accessoires, contactez votre centre d'entretien local Makita.
Piston
- Ensemble du support
Buse
- Batterie et chargeur Makita d'origine
NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.
TECHNISCHE DATEN
