Caractéristiques	Détails
Type de produit	Congélateur
Capacité nette	200 litres
Classe énergétique	A++
Dimensions (HxLxP)	176 x 60 x 65 cm
Poids	75 kg
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Fonctionnalités spéciales	Super congélation
Consommation énergétique annuelle	250 kWh
Garantie	2 ans
Entretien	Dégivrage manuel recommandé
Sécurité	Verrouillage de sécurité
Couleur	Noir

FOIRE AUX QUESTIONS - GS36NBIFV SIEMENS

Le congélateur ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le congélateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a rien qui vibre à l'intérieur.

Comment régler la température du congélateur ?

Utilisez le panneau de contrôle pour ajuster la température. La température recommandée est de -18 °C.

Des givre se forme à l'intérieur du congélateur, que faire ?

Vérifiez que la porte est bien fermée et que le joint est en bon état. Un dégivrage régulier est également conseillé.

Le congélateur ne congèle pas correctement, quelles peuvent être les causes ?

Vérifiez que le thermostat est réglé correctement et que le congélateur n'est pas trop plein. Assurez-vous également que la circulation de l'air n'est pas obstruée.

Comment nettoyer le congélateur ?

Débranchez l'appareil, videz-le et nettoyez l'intérieur avec de l'eau chaude savonneuse. Évitez les produits abrasifs.

Quelle est la durée de conservation des aliments dans le congélateur ?

Cela dépend du type d'aliment. En général, la plupart des aliments peuvent être conservés de 3 à 12 mois, selon leur type.

Le congélateur a une odeur désagréable, que faire ?

Videz le congélateur et nettoyez-le soigneusement. Placez un réceptacle de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Comment savoir si le congélateur est en panne ?

Si vous remarquez une augmentation de la température interne et de la formation de glace, vérifiez le fonctionnement du compresseur et des lumières. Un appel au service technique peut être nécessaire.

Puis-je stocker des aliments chauds dans le congélateur ?

Il est recommandé d'attendre que les aliments soient à température ambiante avant de les placer dans le congélateur pour éviter d'augmenter la température interne.

MODE D'EMPLOI GS36NBIFV SIEMENS

1 Over dit document. 93

Conseils de réparation - Congélateur

1 A propos de ce document. 183

1.1 Informations importantes 183

1.1.1 Objectif 183

1.2 Explication des symboles 183

1.2.1 Niveau de risque 183
1.2.2 Symboles de danger 183
1.2.3 Structure des indications d'advertisement 184
1.2.4 Symboles generaux 184

Sécurité 185

2.1 Consignes de sécurité generales 185

2.1.1 Tous les apparêls électroménagers 185

Outils et aides. 186

Réparation 187

4.1 Remplacer le joint de porte 187

4.1.1 Retirer le joint de porte 187
4.1.2 Monter le joint de porte 187

4.2 Remplacer la poignee de porte 190

4.2.1 Retirer la poignee de porte 190
4.2.2 Monter la poignee de porte 190

4.3 Echange de la poignee a ouverture facile 191

4.3.1 Retrait de la poignee a ouverture facile 191
4.3.2 Montage de la poignee a ouverture facile 191

4.4 Remplacer la charmie supérieure de la porte 192

4.4.1 Retirer la charniere de porte 192
4.4.2 Monter la charmiere de porte 194

4.5 Remplacer la charmière supérieure de la porte (porte avec afficheur) 195

4.5.1 Retirer la charniere de porte 196
4.5.2 Monter la charriere de porte 197

4.6 Remplacer la chamiere de porte inférieure 198

4.6.1 Remplacer la charniere de porte inférieure 198
4.6.2 Monter la charmiere de porte inférieure 199

4.7 Remplacer la tablette 200

4.7.1 Retirer la tablette 200
4.7.2 Monter la tablette 200

4.8 Remplacer le bac d'aliments congelés 201

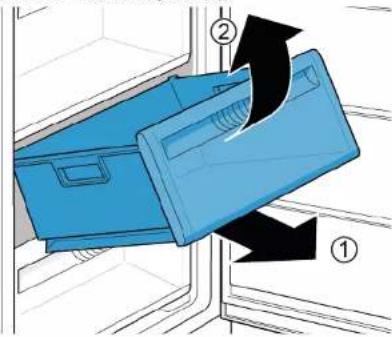

4.8.1 Retirer le bac d'aliments congelés 201
4.8.2 Monter le bac d'aliments congeles 201

4.9 Remplacer la fabrique de glace 202

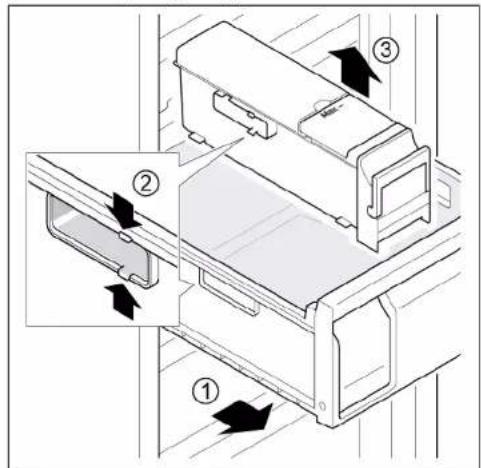

4.9.1 Retirer la fabrique de glace 202
4.9.2 Monter la fabrique de glace 202

4.10 Remplacer I'clairage LED supieur 203

4.10.1 Retirer l'éclairage LED 203
4.10.2 Monter l'éclairage LED supérieur 204

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'vertis- sement provoque la mort ou des ble-sures graves.
AVERTISSEMENT	Le non respect de la consigne d'vertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'vertis- sement peut provoquer des blessures lé-gères.
ATTENTION !	Le non respect de la consigne d'vertis- sement peut provoquer des dégàts maté- riers.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
j	Caracterisation d'une astuce simple (texte seul)
k	Caracterisation d'un lien vers une vente
l	Caracterisation d'outils nécessaires
m	Caracterisation de conditions nécessaires
n	Caracterisation d'une condition (si..., alors...)
o	Caracterisation d'un résultat
Start Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une référence de piece
Statut Caracterisation d'un texte affché / fenetre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm	Immobility for use in weatherproofing Warburg monoblock for Holespan
Tournevis Philips PH2
Embout Torx TX20 [00340865]	6.3 mm (1/4")
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]	Φ

2021-03-11 9001631451 Copyright par BSH Hausgeräte GmbH Pages 186 à 543

Réparation

4.1 Remplacer le joint de porte

Pre-requis:
La portes est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Lejointdeportestretire.

4.1.2 Monter le joint de porte

i	L'épaissieur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectora en rien la fermeture ou le fonctionnement à long terme de la porte.
i	Si vous appeareil est doté de chamière ou d'attaches de charnières ajus-tables, vous pourrez optimier le comportement de fermeture par la suite.
i	Les petits troués latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégats dans les rainures qui doivent accueiller le joint.

1. Si la rainure de joint est endommagée.

2. Contacter le service après-vente

3. Une légere déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommendé de redresser le joint de porte avant de l'inserrer dans l'appareil.

Réchauffer le joint de porte avec un séche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser lescoins du joint en haut et en bas dans la rainure.

Réparation

1. Enforcer progressivement le joint dans la rainure.

Le joint de porte est installe.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portes est ouverte.

4.2.1 Retirer la poignee de porte

1. Retirer deux capuchons de vis (1).
2. Devisser deux vis (2).
3. Retirer la poignee de porte (3).

La poignee de porte est retiree.

4.2.2 Monter la poignee de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Echange de la poignee a ouverture facile

Outillage nécessaire:

Tournevis Philips PH2
Pré-requis:
Appareil est disconnected de l'alimentation.
La porte est ouverte.

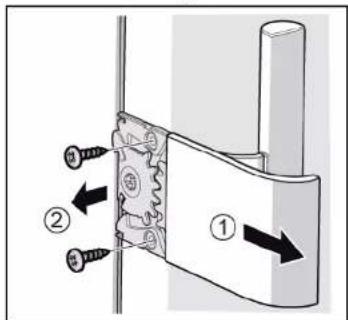

4.3.1 Retrait de la poignée à ouverture facile

1. Retirer le cache de la poignee à ouverture facile (1). 2. Dévisser les deux vis (2).

La poignee a ouverture facile est retiree.

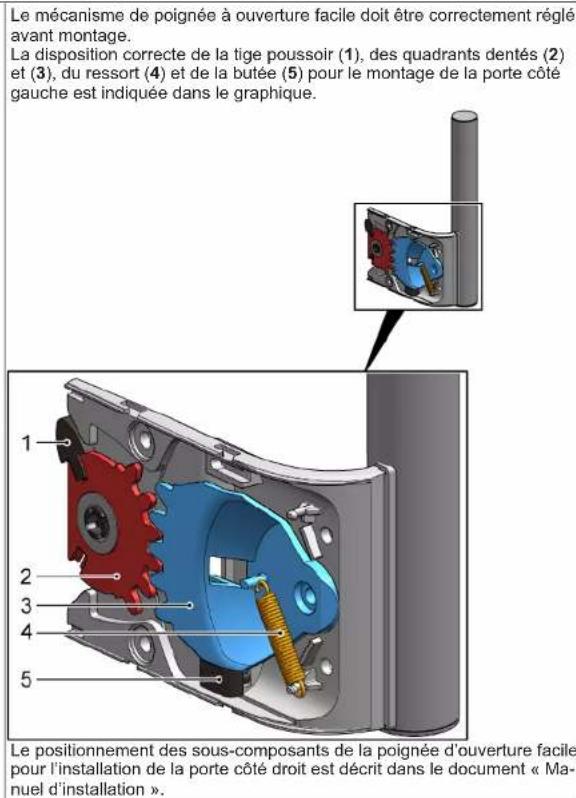

4.3.2 Montage de la poignée à ouverture facile

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formes devraient retirer la porte de
I'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipement appropriés.

A PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pieces qui chutent.
- Sécuriser les composants contre le risque de chute.

1. INTRODUCTION

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
ex. au plancher.
Securiser les composants contre le risque de chute.

Pre-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.

4.4.1 Retirer la charniere de porte

Réparation

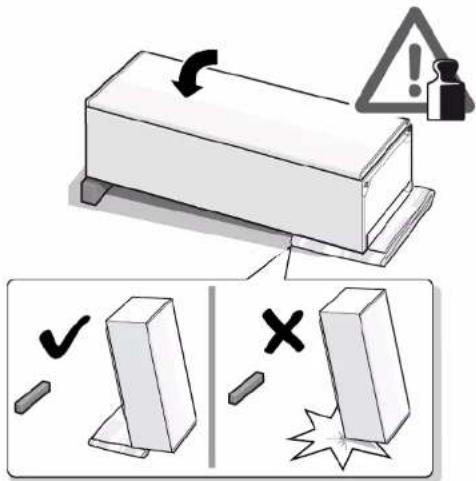

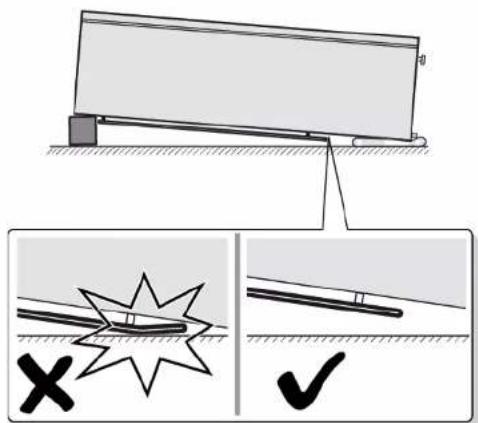

1. Placer l'appareil sur le dos.

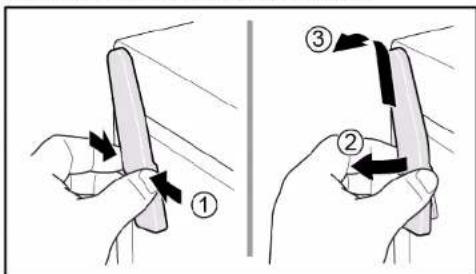

2.1. Appuyer sur le cache de charmière supérieure des deux cots (1).

2.Sortir le cache de charmiere superieure (2).
3. Retirer le cache de la charnière supérieure (3).

Réparation

3.1. Devisser deux vis (1).

1. Retirer la chamiere supérieure (2).

La chamière supérieure de la porte est retiree.

4.4.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

2021-03-11 9001631451 Copyright par BSH Hausgeräte GmbH Pages 194 à 543

Réparation

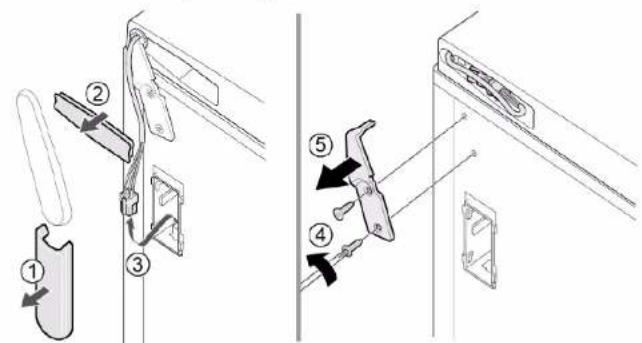

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVENTISSEMENT

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes d'oment formés devraient referrer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de I'equipement appropriés.

PRUDENCE

Aretes vives !
Blessures par coupure
Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclins
Fractures/blessures d'écrasement
Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
au plancher.
Securiser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparties par des techniciens qualifiés.
  Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension Mort par électrocution.

Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.

Réparation

4.5.1 Retirer la charnière de porte

1. Placer l'appareil sur le dos.

2.1. Appuyer sur le cache de charnière supérieure des deux cots (1).
2.Sortir le cache de chamiere superieure (2).
3. Retirer le cache de la chamière supérieure (3).

3.1. Retirer le couvercle de la boite de cables (1).
2. Retirer la protection du cable (2).
3. Debrancher la connexion électrique (3).
4. Devisser deux vis (4)
5. Retirer la chamiere supérieure (5).

La charmière supérieure de la porte est retiree.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

A VERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.
L'appareil est placé sur le dos.

La charnière supérieure est retiree. 195

4.6.1 Remplacer la charnière de porte inférieure

1. Retirer la porte.

2.1.Devisser la vis (1).

1. Extraire la charnière inférieure en la tournant (2).
2. Retirer la chamiere inférieure (3).

La charnière inférieure est retiree.

Réparation

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:
La portes est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retiree.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pre-requils:

La portes est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'alments congeles (1). 2. Retirer le bac d'alments congeles (2).

Le bac d'aliments congeles est retire.

4.8.2 Monter le bac d'aliments congeles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la fabrique de glace

Pre-requils:

La porte est ouverte.

4.9.1 Retirer la fabrique de glace

1. Extraire complètement le tiroir bac d'aliments congelés avec la fabrique de glace (1).
2. Decrocher les crochets (2).
3. Retirer la fabrique de glace (3)

La fabrique de glace est retiree.

4.9.2 Monter la fabrique de glace

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portesteouverte.
Les équipements interieurs supérieurs de I'appareil sont retirés.

4.10.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion electrique de I'clairage LED est debranchee.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Retriner l'éclairage LED par l'avant.

L'éclairage LED est retire.

4.10.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

4.4.1 Apaipoeon evtote npotp

EMIOKEUN

1. TOnToBETnOte IN OoKEuIN OTN NIOw NtEupa.

2.1. PIEOTTO EIAW KALUmu eVTEeKai OTIGo 1

1. MetakivnoTe kai apaipeTo To kalumu eTavw peTe (2).
2. ApaipoeTo kAuaumua eTavw uevTeo (3).

EMIOKEUN

3.1.EeBOWOTEOoBIOEc(1).

2.ApaipoeTeTov enavw meVTEe(2).

O E TAVW eVTeTeS 8eI apapeTei.
4.4.2 TomoBenton meVTeOe nOptas
Eykaataohtne tynavtiheonepip

EMIOKEUN

4.5 Avtikataaon enavw mevtote npotac (topto obov)

Eioka Bonntika eo:

Mun Torx TX20 6,3 mm (1/4") [00340865]

IPOEIAOIOIHEN

Bapie,oykwdeis oukeuec

Tpaunpatiogoi eonkaipuwv

Hdiakiaqa apaipeoNt TnTropaTnOuKEunPepTei va
EKTAEITAI MVO aTTO ETTAOIEUVEOVG EIOIKOUC
Hetakivnon tsoukeun TpTeTia vaekelal afo du atopa.

XpnoiopoieIe movo katalnnnaepyaleia kai eonlioa.

A IPOEOXH

Aixunpeaekes!

Tpaunatipoi afo kton

ΦopATE IppoatauteiKa yavTia.

IPOEIAOIOIH

Oia0nKekaipevovuokewvV

Katayata ootaw/tpaupatiaooi ouvBaiu

AopaaIATE Tc oukeuec aTIO aIaon.

A IPOEOXH

Kivduvoi ano mwn npw v faia c hao apw biov!

auatipos eaiia twns npuataw
Aoaiote ta eapntmuata ano Twnon.

NPOZOXHI

Kivuvwv ano Twnn eapntmuw vgaia xalapwBidwV

Znuae aaaa aepn ts ouokueu n otyn oikia tou Taeatn, x. datteo

AopaaioTe ta eapntmuataaTO TTOWn.

KINΔYNO2

KivduvoC nAeKtpTAnIaG Aoyw nAeKtpoPpov MepvI

Kiv2voc yia tn oan ato nAektonAnjia de TEPITTwnon akataaanAnc EITIOKEUV

Ta nKaTePikKa mepn TtpTeTVE aETIOKETuAcovCTaIIO EKTTAIEUeVOUC TaekpOAOyouc.
Met ayn tni 1n Tpayauottoe Ayeyo aodaeiaoc uupovaa me to VDE 0701 n kavoviougns youkepijvngxwapac.

KINΔYNOZ

Kivduoc nAekptponnlag Aoyw nAektpooppw vepw!

Oavatoa antnAeKtpoTnIgia

AATOOAVDETE CIE TCKUAECTO ATOI TYAPOKY IAEKPTKOU PEUJATOC TOAUXIAOTOV 60 DEUTERPAETTA TPIV EKIVIOHTC TE ICHIKUEK.

PountoEon:

H ouokeanival aonouvdeevn anrtnapoxnpoopooiaac
Apaipouvtau Ta eowtepiKa Eaaptnmuata ouokueiC.

EMIOKEUN

4.5.1 Apaipoeon nevtroe troptas

1. TOnoBEmnTo n ouakeun otyn niow nIeupa.

4.1 A gumitomités cserée 256

4.1.1 A gumitômites eltavolitasa 256
4.1.2 A gumitomités beszerelése 256

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

Ierices durvis drikst nonem tikai apmacits speciaists.
lericeirjaparvieto divata
Ir jaizmanto tikai piemeroi darbar1ki un aprikojums.

ESIET PIESARDZIGI

Asas malas!

Grieztas bruces

Lietojiet aizsargcimdus

BRIDINAJUMS

Sasverusos jericu paslidesana!

Kaulu luzumi / saspiesanas traumas

3.1.Nuimkite kabeliu dézutés dangtelj (1).

1. Nui mkite kabelio apsauga (2).
2. Atjunkite elektros jungti (3).
3. Issukite du varztus (4).
4. Nuimkite virsutinj vyr (5).

Dureliu virutinis vrys nuimtas.

4.5.2 Dureliyvrio uzdéjimas

Uzddekite atvirkscia eiles tvarka.

Remontas

4.10.1 LED lemputés isémimas

1. Perkelkite LED lempute j kaire.

LED elektrós jungtis turi buli atjungta.

1. Atleiskite LED lemputes kabliukus.

Remontas

1. Isimkite LED lempute, perkeldami ja j priekj.

LED lemputé isimta.
4.10.2 Virsutinés LED lemuptés montavimas
Uzdekite atvirksia eilestvarka.
