NÁVOD NA OBSLUHU GS36NBIFV SIEMENS

1.1 Būtiska informácia 298

1.1.1 Merkis 298
1.2 Simbolu skaidrojums 298
1.2.1 Bistamibas limeni 298
1.2.2 Bistamibas symboli 298
1.2.3 Bridinajumu struktura 299
1.2.4 Vispärtgie symboli 299

Drosiba. 300

4.2 Vymena dverovej uchytky 440

4.2.1 Odoberanie dverovej uchytky 440
4.2.2 Montaz dverovej uchytky 440

4.5 Vymena horného zavesu dvierok (dvierka s displejom) 445

4.5.1 Odoberanie zavesu dvierok 446
4.5.2 Montaz zavesu dvierok 447

4.6 Vymena spodneho zavesu dvierok 448

4.6.1 Vymena spodneho zavesu dvierok 448
4.6.2 Montaz spodneho zavesu dvierok 449

4.7 Vymena odkladacej plochy. 450

4.7.1 Odobratie odkladacej plochy 450
4.7.2 Montáz odkladacej plochy 450

4.8 Vymena nádoby nazmrazené potraviny 451

4.8.1 Odobratie nadoby na zmrazené potravy.. 451
4.8.2 Montaz nadoby na zmrazené potraviny 451

4.9 Vymena vyrobnika Iadu 452

4.9.1 Odobratie vyrobnika Iadu 452
4.9.2 MontazVyrobnika Iadu 452

4.10 Vymena homého LED svetla 453

4.10.1 Odobratie LED osvetlenia 453
4.10.2 Montaz horného LED svetla 454

O toto dokunte

1.1 Dolezité informácie

1.1.1 Ucel

TietoPokyny pre opravu pomahaju spotrebitelov pri vlastnej oprave spotrebicov podla nariadenia o ekodizajne (z marca 2021).

Obsahuji informacia o vymene urcenych nahradnych dielov vratane varovania rizik.

Ak mate otazky, kontaktujte nás zákaznicky servis. Za poskodenia ručime len vtedy, akPokyny boli dodrzane správné.

1.2 Vysvetlenie symbolov

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varoivreho hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabulka 1: Urovne nebezpečenstva

1.2.2 Symboly oznacujce riziká

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O toto dokunte

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiacióu

Tabulka 2:Symbolo označujce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju standardny vzhfd a standardnu strukturu.

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nastrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456]Označenie Čísla materílu
Stav Označenie zobrazeného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

• Chbypriopravachnaelektrickychkomponentochmzusosobit'zasahelektrikymprudom!
• Odpoje spotrebič od elektrickej siete aspon 60 sekünd pred začiatkom práce.
• Opo oprave zariadte vykonanie bezpečnosthné testu v suliade s nariadenim VDE 0701 alebo s miestnýni nariadiemi.

i	Hrúbka nového tesnienia dvierok sa moze mierne odlišovat od hrúbky starhéo tesnienia dvierok. Neovplynì to zatváranie ani funkčnost z dlhodobého hladiska.
i	Ak má văs spotrebič nastavitelné závesy alebo závesové úchtyk, postupné možete optimalizovat spôsob zatvárania.
i	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sù potrebné na vetranie). Nie sù vyrobnou chybou.

Oprava

1. Skontrolujte poškodenie dražky na tesnenie.

1. Ak je drażka tesnenia je poskodena.
2. Kontaktujte zakaznicky servis.

3

Mierna deformácta tesenía dvierok je normalna a neovplyvnje jeho funkciu. Oporuca sa vyrovat tesnenie pred jeho vlozenim do spotrebica.

Nahreje tesnenie dvierok pouzitim fenu alebo horucej vody a manualse n ho yvtva- rujte.

1. Hore a dole vlačte rohy tesnienia do dražky.

2021-03-11_9001631451 Autorske prava vlastni spolocnost BSH Hausgeräte GmbH Strana 438 z 543

Oprava

1. Jedno miesto po druhom vlačte celé tesnenie do dražky.

4.2 Vymena dverovej uchytky

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochy skrutkovač Čepel 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebie je opdojeny od elektrickeho napajania.
Dvierka su otvorené.

4.2.1 Odoberanie dverovej uchytky

1. Odoberte dve krytky skrutiek (1).

2. Odskrutkujte dve skrutky (2).

3. Odoberte dverovu uchytku (3).

Dverová uchytka je odobrata.

4.2.2 Montáz dverovej uchytky

Pri montaži postupujte v opacnom poradi krokov demontáze.

Oprava

Križovskrultkova PH2
Požiadavka:
Spotrebič je odpojený od elektrického napájania.
Dvierka su otvorené.

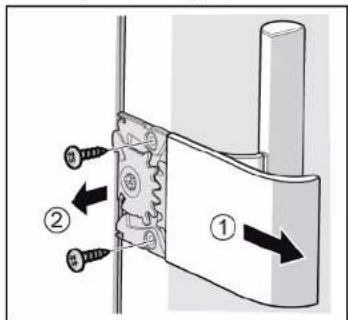

4.3.1 Odoberanie uchytky easy opening handle

1. Odoberte kryt uchytky easy opening handle (1). 2. Odskrutkujte dve skrutky (2).

Uchytka easy opening handle je odobrata.

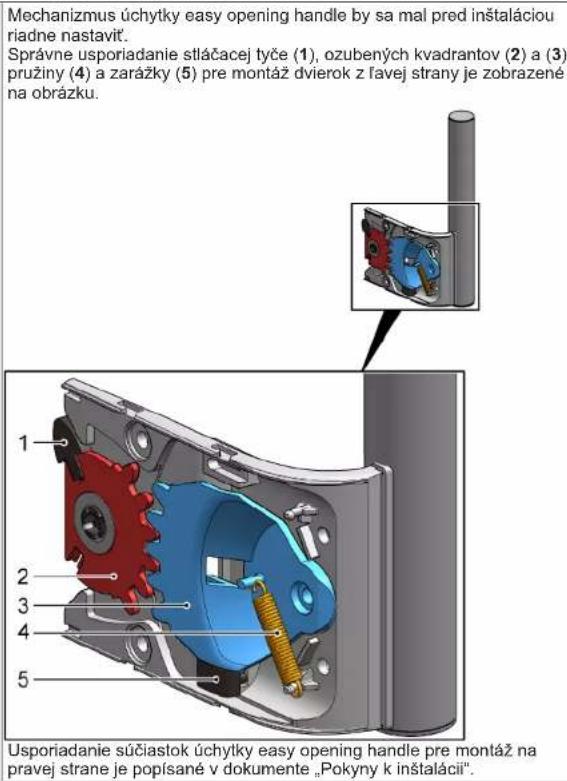

4.3.2 Montaz uchytky easy opening handle

Proces odoberania dvierok spotrebiča by mal vykonávať školeny odborník.
Na presunutie spotrebiča sa vyžadujü dve osoby.
Pouzite vchodne nastroje a vybavenie.

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliażdenia

Zaistite spotrebice proti zoemyknutiu.

Riziko pádu dielov po uvolnéni skrutiek!
anenie padajucimi dielmi.
Zaistite component protipadyu.

Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.

podlathy.

Zaistite component protipadu

Požiadavka:

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiEr spotrebica su odobratae.

4.4.1 Odoberanie zavesu dvierok

Oprava

1. Spotrebic dajte na zadnu stranu.

1. 1. Na oboch stranach stlacte kryt horného zavesu (1).

2.Vytiahnite kryt horného závesu (2).
3. Odoberte kryt horného závesu (3).

Oprava

3.1.Odskrutkujte dye skrutky (1). 2.Odoberte horny zaves (2).

Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.

podlathy.

Zaistite component protipadu.

NEBEZPECENSIVO

Nebezpečenstvo urazu elektrický prudom pri dotyku s Častami pod napatim! Ohrozenieživota spósobené elektrický zásohom v pripade nesprávné opravy

4.6 Vymena spodného závesu dvierok

Specliale nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebiča sa vyžadujé dve osoby.

Pouzite vhodne nastroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliazdenia

Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

Poskodenie iinych casti spotrebica alebo domacostl zakaznika, napr. podlahy.

Zaistite component protipadu.

Požiadavka:

4.6.1 Vymena spodného závesu dvierok

1. Odoberte dvierka.

2.1.Odskrutkujte skrutku (1).

1. Otočením vyberte spodný záves (2).
2. Odoberte spodny zaves (3).

4.6.2 Montáz spodného závesu dvierok

4.7 Vymena odkladacej plochy

Požiadavka:

Dvierka su otvorené.
