KULLANIM KILAVUZU GS36NBIFV SIEMENS

Onarim ipuçları - Dondurucu

1 Bu dokumen hakkinda 523

1.1 Onemli bilgi 523

1.1.1 Amaci 523

1.2 Sembollerinin aciklamasi 523

1.2.1 Tehlike kademeleri 523
1.2.2 Tehlike sembolleri 523
1.2.3 kaz bilgilerinin yapisi 524
1.2.4 Genel semboller 524

Güvenlik. 525

2.1 Genel Güvenlik bilgileri 525

2.1.1 Tum ev gereçleri 525

Ekipman ve yardim 526

Onarim 527

4.1 Kapi contasinin degistirilmesi 527

4.1.1 Kapi contasinin cikartilmasi 527
4.1.2 Kapi contasinin takilmasi 527

4.2 Kapi tutamaginin degistirilmesi 530

4.2.1 Kapi tutamaginin cikartilmasi 530
4.2.2 Kapi tutamaigin takilmasi 530

4.3 Easy opening handle tutamagin degistirimesi 531

4.3.1 Easy opening handle tutamağın seksülmesi 531
4.3.2 Easy opening handle tutamaigin takilmasi 531

4.4 Kapinun ust mentesesinin degistirilmesi 532

4.4.1 Kapi mentesinin sokiulmesi 532
4.4.2 Kapi mentegesinin takilmasi 534

4.5 Kapinin ust menteşesinin degistirilmesi (gostergeli kapi) 535

4.5.1 Kapi menteşesinin sokulmesi 536
4.5.2 Kapi menteşesinin takilmasi 537

4.6 Kapin alt mentesesinin degistirimesi 538

4.6.1 Kapinin alt menteşesinin degistirilmesi 538
4.6.2 Kapinin alt menteşesinin takilmasi 538

4.7 Raf yuzeyinin degistirilmesi 539

4.7.1 Raf yuzeyinin cikartilmasi 539
4.7.2 Raf yüseyinin takilmasi 539

4.8 Dondurulacak gida kabinin degistirilmesi 540

4.8.1 Dondurulacak gida kabinin cikartilmasi 540
4.8.2 Dondurulacak gida kabinin takilmasi 540

4.9 Buzmatigin degistirilmesi 541

4.9.1 Buzmatigin cikartilmasi 541
4.9.2 Buzmatiqin takilmasi 541

4.10 LED Üst aydinlatmanin degistirilmesi 542

4.10.1 LED Lambanin sokulmesi 542
4.10.2 Ust LED isigin takilmasi 543

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffif yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki ornkte, gerilim leten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyarida bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin almimsi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testi陉çleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.
Elektrostatik hassiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icininde

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari gekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli ilelvini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki kucuk yan delikler ilevseldir (havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindankontrol edin.

1. Conta icin oluk hasarli ise,
   -Musteri hizmetleriyle irdibata gecin.
2. Kapi contaginda hafif deformasyon normaldir ye containin islevini

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasini cihaza yerlestirmeden once containin

duzlestirlmesi onerilir

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin kogelerini utsten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Önkopul:

Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginin cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

4.2.2 Kapi tutamagin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Easy opening handle tutamagin degistirilmesi

Özel yardımcyar ekipman:

Yildiz Tornavida PH2
Onkopul:
Cihazin fişçekilir.
Kapaiacik.

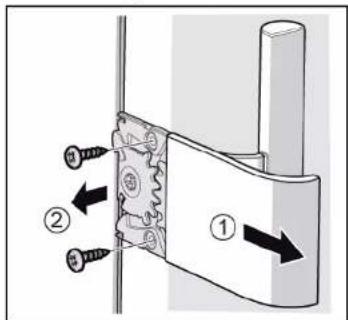

4.3.1 Easy opening handle tutamagin dokulmesi

1. Easy opening handle tutamaginin kapagini cikarin (1).
2. Vidalari sokun (2).

Easy opening handle tutamaigi sokiuldu.

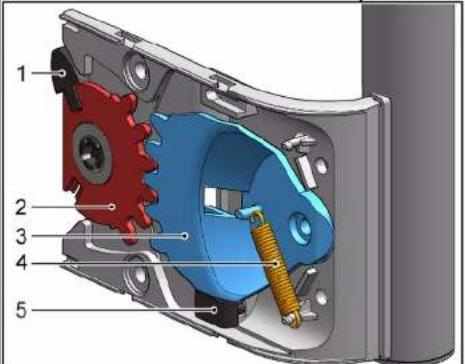

4.3.2 Easy opening handle tutamaginin takilmasi

Easy opening handle mekanizmasi kurulumdan once uygun sekilde ayarlanmalidir. Kapi sor taraf montaji icin milin (1), disli kadranlarin (2) ve (3), yayin (4) and limit durdurmanin (5)DOGU duzenlenmesi grafkke gosterilmisir.

Sag kapi montaji ici easy opening handle alt bileşenlerin din zueni "Kurulum talimati" belgesinde tarif edilmistir.

Ters sira ile monte edin.

Onarim

4.4 Kapinin üst menteşesinin degiistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi kekilir.
Cihazin igdonanimlari gkarulmistr.

4.4.1 Kapi menteşsein sokülmesi

Onarim

1. Cihazi arka tarafina yatirn.

2.1. Ust menteş Kapagimi iki tarafa da bastirin (1).

1. Üst menteş Kapaginikartin (2).
2. Üst menteş e kapagimi dokun (3)

Onarim

3.1. Vidalari sokun (1).

1. Ust menteşeyi Çikartin (2).

Kapinim ust mentegeisi cikartilmistir.

4.4.2 Kapi mentalesinin takilmasi

Tersiraile montedin.

Onarim

4.5 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmisir.

Onarim

4.5.1 Kapi menteşisin sökülmesi

1. Cihazi arka tarafina yatirin.

Onarim

2.1 Üst menteşepağıni iki tarfıda bastirin (1).
2. Ust menteş kapaçıni Çikartin (2).
3. Üstmentede kapagini dokun (3).

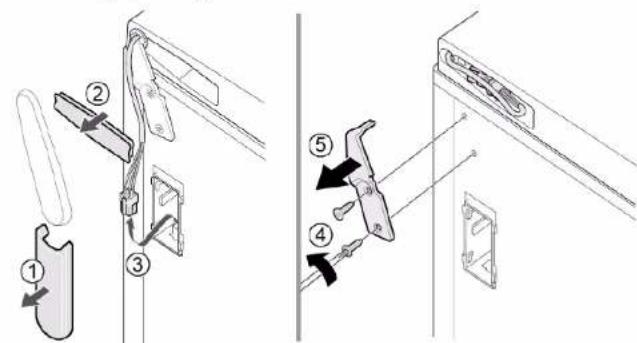

3.1.Kablo kutusu kapagini qikartin (1). 2.Kablo korumasini qikartin (2).
3. Elektrik kablo/soket baglantisini sokunuz (3).
4. Vidalari sokun (4)
5. Ust menteşeyi cikartin (5).

Kapinun ust menteşesiçikartilmıstir.

4.5.2 Kapi mentesesinin takilmasi

Ters sira ile monte edin.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egiliml uzmanlar tarafindan gereglekstrilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlimalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikarilmistr.
Cihaz arka tarafina yatirimistir.
Ust mentese cikarilr.535

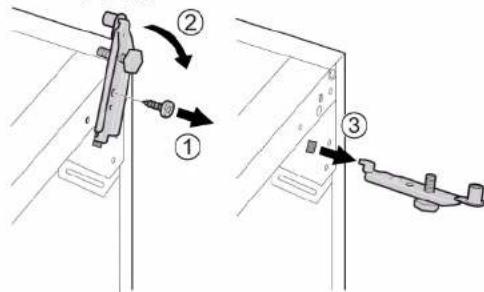

4.6.1 Kapin in alt menteşsin degişirilmesi

1. Kapiyi dokun.

2.1.Vidayi sokun (1).

1. Alt menteşeyi (2) cevirin.
2. Alt menteşeyi (3) qikarin.

Alt menteşçikartilmistr.

4.6.2 Kapinin alt mentessein takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.7.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gida kabinin degistirilmesi

On kopul:
Kaplaçık.

4.8.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1).
2. Dondurulacak gida kabini cikartin (2).

Dondurulacak gida kabicikarilmistir.

4.8.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.9 Buzmatigiin degistirilmesi

On kopul:
Kapi açık.

4.9.1 Buzmatigin cikartilmasi

1. Dondurulacak gida kabinin raf yuzeyin ibuzmatik ile birlikte digar cekin (1).
2. Kancalariainen (2). 3. Buzmatigi qikartin (3).

Buzmatik qikartilmustir.

4.9.2 Buzmatigiin takilmasi

Tersiraile montedin.

Onarim

4.10 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenlarafundan degistirilebilar!

TEHLIKE

Gerilim lileten parcilar nedeniyie elektrik carpmasi tehlikesil! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ülkeye özdel duzenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyele elektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye olm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

A DIKKAT

Keskin koseri Kesir yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi açık.
Ust ic donanimlar cikartilmisir.

4.10.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LED isgin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.10.2 Üst LED İsinin takilması
Ters sira ile monte edin.
