GS36NBIFV - Mrazák SIEMENS - Bezplatný návod k obsluze

Typ produktu	Mraznička
Značka	Siemens
Model	GS36NBIFV
Rozměry (V x Š x H)	177 x 54 x 54 cm
Hmotnost	Přibližně 60 kg
Napájení	220-240 V, 50/60 Hz
Energetická třída	E
Objem mrazničky	200 l
Hlavní funkce	Rychlé zmrazování, integrovaný výrobník ledu, horní LED osvětlení
Údržba a čištění	Odnímatelné a omyvatelné těsnění dveří, doporučuje se ruční odmrazování
Bezpečnost	Podrobné bezpečnostní pokyny v návodu (elektrické riziko, pořezání, rozdrcení)
Dostupné náhradní díly	Těsnění dveří, rukojeť, závěsy (horní/dolní), police, přihrádka na mražené potraviny, výrobník ledu, LED osvětlení
Opravitelnost	Vysoký index opravitelnosti: mnoho dílů vyměnitelných uživatelem podle návodu
Obecné informace	Návod k použití a opravě dostupný v několika jazycích

Často kladené otázky - GS36NBIFV SIEMENS

Jak vyměnit těsnění dveří mrazničky Siemens GS36NBIFV?

Pro výměnu těsnění dveří nejprve odstraňte staré těsnění vyjmutím z drážky v levém a pravém rohu. Poté nové těsnění zahřejte fénem nebo horkou vodou, aby se narovnalo, a postupně jej zatlačte do drážky, počínaje horním a spodním rohem. Ujistěte se, že drážka není poškozená.

Jak vyčistit vnitřek mrazničky?

Odpojte spotřebič a vyjměte všechny potraviny. Očistěte vnitřní povrchy měkkým hadříkem a vlažnou mýdlovou vodou. Nepoužívejte parní čističe ani abrazivní prostředky. Před opětovným uvedením do provozu důkladně osušte.

Proč moje mraznička vydává zvukový signál?

Zvukový signál může znamenat špatně zavřené dveře nebo příliš vysokou teplotu. Zkontrolujte, zda jsou dveře řádně zavřené a zda není poškozené těsnění. Pokud alarm přetrvává, konzultujte návod pro chybové kódy.

Jak vyměnit rukojeť dveří u Siemens GS36NBIFV?

Odpojte spotřebič a otevřete dveře. Odstraňte dvě krytky šroubů, poté odšroubujte dva šrouby pomocí bit Torx TX20. Odstraňte starou rukojeť a namontujte novou v opačném pořadí.

Jak ručně odmrazit mrazničku?

Vypněte spotřebič a vyjměte všechny potraviny. Nechte dveře otevřené, aby led roztál. Umístěte utěrky na absorbování vody. Nepoužívejte ostré předměty k škrábání ledu.

Jak vyměnit výrobník ledu?

Otevřete dveře a zcela vysuňte zásuvku přihrádky na mražené potraviny obsahující výrobník ledu. Odpojte háčky výrobníku ledu a vyjměte jej. Namontujte nový výrobník ledu v opačném pořadí.

Jak vyměnit horní LED osvětlení?

Odpojte spotřebič a odstraňte horní vnitřní vybavení. Posuňte LED osvětlení doleva, abyste odpojili elektrické připojení, poté uvolněte háčky a vyjměte osvětlení zepředu. Namontujte nové v opačném pořadí.

Jaké nástroje jsou potřebné pro běžné opravy?

Doporučené nástroje zahrnují bit Torx TX20 (6,3 mm), plochý šroubovák (čepel 2,4 mm x 0,4 mm pro osvětlení) a křížový šroubovák Philips PH2. Vždy používejte ochranné rukavice.

Jak převrátit směr otevírání dveří?

Návod neposkytuje postup pro převrácení dveří. Obraťte se na vyškoleného odborníka, protože spotřebič je těžký a vyžaduje opatrnost, aby nedošlo ke zranění.

Jaká bezpečnostní opatření je třeba dodržovat před opravou?

Odpojte spotřebič od sítě alespoň 60 sekund před jakýmkoli zásahem. Používejte ochranné rukavice proti ostrým hranám. Při těžké manipulaci použijte dvě osoby a zajistěte spotřebič proti pádu. Po opravě dodržujte předpisy VDE 0701.

NÁVOD K OBSLUZE GS36NBIFV SIEMENS

Poznámky k opravě - Mraznička

1 O tomto dokumentu 48

1.1 Důležité informace 48

1.1.1 Účel 48 1.2 Vysvětlení symbolů 48 1.2.1 Úroveň nebezpečí 48 1.2.2 Symboly nebezpečí 48 1.2.3 Struktura výstrah 49 1.2.4 Obecné symboly 49

Bezpečnost 50

2.1 Všeobecné bezpečnostní pokyny 50

2.1.1 Všechny domácí spotřebiče 50

Nástroje a pomůcky 51

Oprava 52

4.1 Výměna těsnění dvířek 52

4.1.1 Vyjmutí těsnění dvířek 52 4.1.2 Montáž těsnění dvířek 52

4.2 Výměna madla dvířek 55

4.2.1 Vyjmutí madla dvířek 55 4.2.2 Montáž madla dvířek 55

4.10.1 Vyjmutí LED osvětlení 68 4.10.2 Montáž horního LED osvětlení 69

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli provést vlastnoruční opravu spotřebiče v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektrö-magnetického pole
	Nebezpećí z neionízujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

NEBEZPEČÍ

Typ a zdroj nebezpečí!

Možné důsledky nedodržení výstražného upozornění.

• Opatření a zákazy eliminující nebezpečí

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Usmrcení elektrickým proudem

• Odpojte spotřebič od přívodu elektrického proudu alespoň 60

sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulů, včetně připojovacích vodičů.

Nástroje a pomůcky

Oznaceni Detaily Şimky
Ochranná tkanina [00342013]	60 cm x 50 cm
Šroubovák Phillips PH2
Torx Bit TX20 [00340865]	6.3 mm (1/4")
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Požadavek: Dvířka jsou otevřena.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

i	Nové těsněni dvírek muže mīt trochu jinou šífku než púvodní těsněni. Dovřění dvírek ani dlouhodobá funkce tim nebudou ovlivnény.
i	Pokud má spotřebrić nastavitelné závěsy nebo nastavce závěsù, mužete dovřění dvírek následné upravit.
i	Malé bočné olvory v těsněni dvírek jsou funkčné (slouží pro prívod vždu-chu). Nejsou vadou vyrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. Pokud je drážka těsnění poškozena, kontaktujte zákaznický servis.

3

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

Oprava

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1). 2. Vyšroubujte dva šrouby (2). 3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté.

4.2.2 Montáž madla dvířek

Montáž proveďte v opačném pořadí.

Oprava

Šroubovák Phillips PH2 Požadavek: Spotřebič je odpojen od přívodu elektrické energie. Dvířka jsou otevřená.

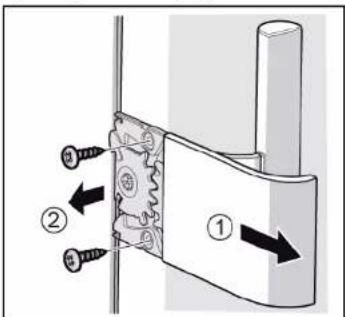

4.3.1 Vyjmutí Easy opening handle

1. Odstraňte kryt Easy opening handle (1).
2. Vyšroubujte dva šrouby (2).

Easy opening handle je odstraněna.

4.3.2 Montáž Easy opening handle

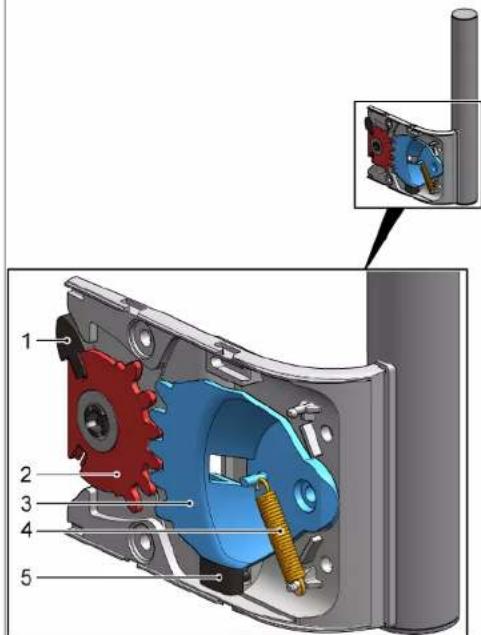

Mechanismus Easy opening handle musí být před montáží správně seřízen. Na obrázku je znázorněno správné uspořádání táhla (1), ozubeného kvadrantu (2) a (3), pružiny (4) a dorazu (5) pro levostrannou montáž dvířek.

Uspořádání jednotlivých komponentů Easy opening handle pro pravostrannou montáž je popsáno v dokumentu „Návod k montáži".

Montáž proveďte v opačném pořadí.

Oprava

4.4 Výměna horního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený personál. Pro manipulaci se spotřebičem jsou nutní dva lidé. Použijte pouze vhodné nástroje a zařízení.

Ostré hrany!

Nebezpečí řezných poranění

Používejte ochranné rukavice.

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebič proti sklouznutí.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly. Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka,

např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

4.4.1 Odstranění závěsu dvířek

Oprava

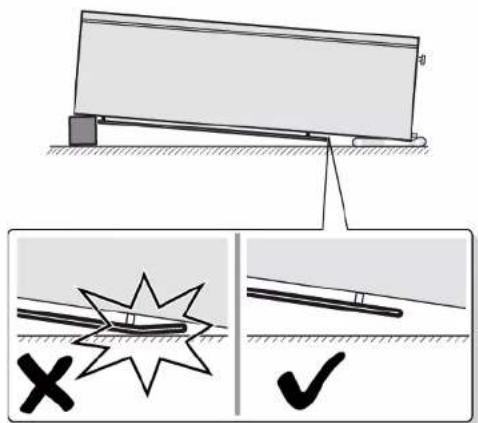

1. Položte spotřebič na zadní stranu.

1. Na obou stranách stiskněte kryt horního závěsu (1).
2. Vysuňte kryt horního závěsu (2).
3. Odstraňte kryt horního závěsu (3).

Oprava

3.1.Vyšroubujte dva šrouby (1). 2.Vyjměte horní závěs (2).

Horní závěs dvířek je vyjmutý.

4.4.2 Montáž závěsu dvířek

Montáž proveďte v opačném smyslu.

Nebezpečí řezných poranění

Používejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka,

např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

Oprava

4.5.1 Odstranění závěsu dvířek

1. Položte spotřebič na zadní stranu.

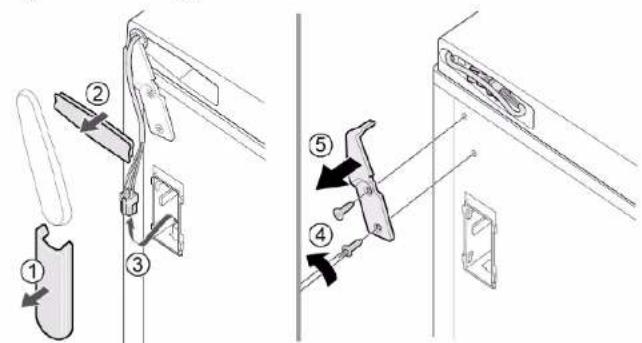

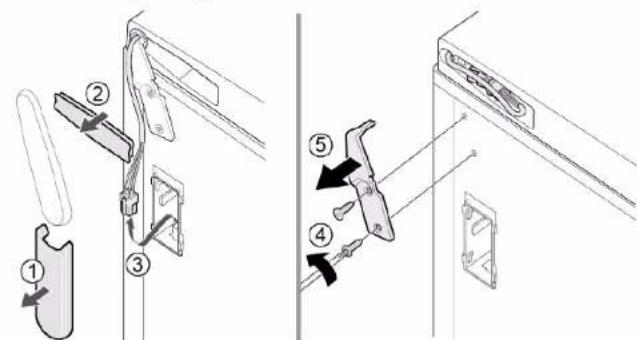

3.1. Odstraňte kryt kabelové skříně (1). 2. Odstraňte ochranu kabelu (2). 3. Odpojte elektrické připojení (3). 4. Vyšroubujte dva šrouby (4). 5. Vyjměte horní závěs (5).

Horní závěs dvířek je vyjmutý.

4.5.2 Montáž závěsu dvířek

Montáž proveďte v opačném pořadí.

Oprava

4.6 Výměna dolního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je připojen k přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Spotřebič je na zadní straně.

Horní závěs je vyjmutý. → 60

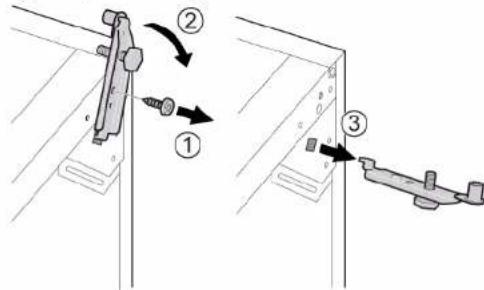

4.6.1 Výměna dolního závěsu dvířek

1. Odstraňte dvířka.

2.1.Vyšroubujte šrouby (1).

1. Vytočte spodní závěs (2). 3.Vyjmete spodní závěs (3).

4.6.2 Montáž spodního závěsu dvířek

Montáž proveď v opačném sledu.

Oprava

4.7 Výměna odkládací plochy

Požadavek: Dvířka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu.

Odkládací plocha je vyjmuta.

4.7.2 Montáž odkládací plochy

Montáž proveďte v opačném pořadí.

Oprava

4.8 Výměna zásobníku na zmrazené potraviny

Požadavek: Dvířka jsou otevřená.

4.8.1 Vyjmutí zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1). 2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.8.2 Montáž zásobníku na zmrazené potraviny

Montáž proveďte v opačném pořadí.

Oprava

4.9 Výměna výrobníku ledu

Požadavek: Dvířka jsou otevřená.

4.9.1 Vyjmutí výrobníku ledu

1. Vytáhněte zásobník na zmrazené potraviny spolu s výrobníkem ledu (1).
2. Uvolněte háky (2). 3. Vyjměte výrobník ledu (3).

Vyrobník ledu je vyjmutý.

4.9.2 Montáž výrobníku ledu

Montáž se provede v opačném pořadí.

Oprava

4.10 Výměna LED horního osvětlení

Speciální nástroje:

Plochý šroubovák Čepel 2.4 mm x 0.4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář. Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo speciálních předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem. Usmrcení elektrickým proudem

• Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany! Nebezpečí poranění.

Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. Horní vnitřní skříňka je vyjmuta.

4.10.1 Vyjmutí LED osvětlení

1. Posuňte LED osvětlení k levé straně.

Elektrické připojení LED osvětlení je odpojené.

1. Uvolněte háky LED osvětlení.

Oprava

1. Odstraňte LED osvětlení jeho posunutím dopředu.

LED osvětlení je vyjmuto. 4.10.2 Montáž horního LED osvětlení Montáž proveďte v opačném sledu.

Tip til reparation - Fryser

1 Om dette dokument. 71

1.1 Vigtig information 71

1.1.1 Formål 71

Poznámky k opravám - Mraznička

1 O tomto dokumentu 433

1.1 Důležité informace 433

1.1.1 Účel 433

1.2 Vysvětlení symbolů 433

1.2.1 Úrovně nebezpečí 433 1.2.2 Symboly označující rizika 433 1.2.3 Struktura varování 434 1.2.4 Všeobecné symboly 434

Bezpečnost 435

2.1 Všeobecné bezpečnostní pokyny 435

2.1.1 Všechny domácí spotřebiče 435

Nástroje a pomůcky 436

Oprava 437

4.1 Výměna těsnění dvířek 437

4.1.1 Odebírání těsnění dvířek 437 4.1.2 Montáž těsnění dvířek 437


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné náslédky pri ignorovani nebezpeçenstva/varovania. Opatrenia a zákazy na zaraběnienie nebezpečenstvu.

Následující příklad znázorňuje varování před zásahem elektrickým proudem při dotyku s částmi pod napětím. Je uvedeno opatření na předejití nebezpečí.

NEBEZPEÇENSTVO Nebezpeçenstvo òrazu elektrickým prudom pri dotyku s Čast'ami pod napatim! Umtie v dösledku zásahu elektrickým prudom • Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom oprav.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující obecné symboly:

Vseob. symbol Význam
i	Označenie špecialnéhoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Oznacenie Detaily $nímky
Ochranná látka [00342013]	60 cm x 50 cm	Imbačová na věžováčtechý Verhovekneblad für Holesjeck
Križový skrutkovač PH2
Bit Torx TX20 [00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepef 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]		Ø

Oprava

1. Vytáhněte těsnění z drážky.

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.4 Výměna horního závěsu dveří

Speciální nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Těžké, objemné spotřebiče!

Poranění zad a svalů

Riziko pádu dílů po uvolnění šroubů!

Horní závěs dvířek je odebrán.

Elektrické díly má opravovat kvalifikovaný elektrikář.

• Po opravě zařiďte provedení bezpečnostního testu v souladu s nařízením VDE 0701 nebo s místními nařízeními.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

• Odpojte spotrebič od elektrického zdroja aspoň 60 sekúnd pred začiatkom opravy.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté.

Oprava

4.5.1 Odoberanie závesu dvierok

1. Spotrebič dajte na zadnú stranu.

Oprava

2.1. Na oboch stranách stlačte kryt horného závesu (1). 2. Vytiahnite kryt horného závesu (2). 3. Odoberte kryt horného závesu (3).

3.1. Odoberte kryt priestoru na káble (1). 2. Odoberte ochranu kábla (2). 3. Odpojte elektrické pripojenie (3). 4. Odskrutkujte dve skrutky (4). 5. Odoberte horný záves (5).

Horný záves dvierok je odobratý.

4.5.2 Montáž závesu dvierok

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

Spotřebič je odpojen od elektrického napájení. Tvarovky z interiéru spotřebiče jsou odebrány. Spotřebič je na zadní straně.

Horní závěs je odebrán. → 445

Spodní závěs je odebrán.

Oprava

• Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.8 Výměna nádoby na zmrazené potraviny

Požadavek: Dvířka jsou otevřená.

4.8.1 Odebrání nádoby na zmrazené potraviny

1. Úplně vytáhněte nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2)

Nádoba na zmrazené potraviny je odobratá.

4.8.2 Montáž nádoby na zmrazené potraviny

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9 Výmena výrobníka ľadu

Požiadavka: Dvierka sú otvorené.

4.9.1 Odobratie výrobníka ľadu

1. Úplne vytiahnite poličku s nádobou na zmrazené potraviny spolu s výrobníkom ľadu (1).
2. Uvoľnite háčiky (2).
3. Odoberte výrobník ľadu (3).

Výrobník ľadu je odobratý.

• Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.10 Výměna horního LED světla

SPECIÁLNÍ nástroje:

Plochý šroubovák Čepel' 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Vaše spotřebič je vybaven bezúdržbovým LED světlem. Tato světla může opravovat pouze zákaznický servis nebo technik!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Ohrožení života způsobené elektrickým zásahem v případě nesprávné opravy

Elektrické díly má opravovat kvalifikovaný elektrikář.

• Po opravě zajistěte provedení bezpečnostního testu v souladu s nařízením VDE 0701 nebo s místními nařízeními.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Úmrtí v důsledku zásahu elektrickým proudem

Odpojte spotřebič od elektrického zdroje alespoň 60 sekund před zahájením opravy.

UPOZORNĚNÍ

Ostré hrany!

Řezné poranění

Noste ochranné rukavice.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Dvířka jsou otevřená. Horní tvarovky z interiéru jsou odebrány.

4.10.1 Demontáž LED osvětlení

1. Posuňte LED světlo na levou stranu.

Elektrické připojení LED světla je odpojeno.

1. Uvolněte háčky LED světla.

Oprava

1. Přesuňte LED světlo posunutím dopředu.

LED světlo je odebráno.

4.10.2 Montáž horního LED světla

Při montáži postupujte v opačném pořadí kroků demontáže.

Zlomeniny kosti/pohmožděniny

Aparát chraňte před sklouznutím.

POZOR

Zlomeniny kostí/pohmožděniny

Aparát chraňte před sklouznutím.

POZOR

Zlomeniny kostí/pohmožděniny

Aparát chraňte před sklouznutím.

POZOR
