GS36NBIFV - Frys SIEMENS - Gratis bruksanvisning och manual

Produkttyp	Frys
Märke	Siemens
Modell	GS36NBIFV
Mått (H x B x D)	177 x 54 x 54 cm
Vikt	Cirka 60 kg
Strömförsörjning	220-240 V, 50/60 Hz
Energiklass	E
Frysvolym	200 L
Huvudfunktioner	Snabbinfrysning, inbyggd ismaskin, LED-belysning (övre)
Underhåll och rengöring	Avtagbar och rengörbar dörrtätning, manuell avfrostning rekommenderas
Säkerhet	Detaljerade säkerhetsanvisningar i bruksanvisningen (risk för el, skärskada, klämskada)
Reservdelar tillgängliga	Dörrtätning, handtag, gångjärn (övre/nedre), hylla, frysvarukorg, ismaskin, LED-belysning
Reparerbarhet	Högt reparerbarhetsindex: många delar som kan bytas av användaren enligt guide
Allmän information	Bruks- och reparationsanvisning tillgänglig på flera språk

Vanliga frågor - GS36NBIFV SIEMENS

Hur byter man dörrtätningen på frysen Siemens GS36NBIFV?

För att byta dörrtätningen, ta först bort den gamla tätningen genom att dra ut den ur spåret i vänster och höger hörn. Värm sedan den nya tätningen med en hårtork eller varmt vatten för att räta ut den, och tryck sedan in den gradvis i spåret med början från övre och nedre hörnen. Se till att spåret inte är skadat.

Hur rengör man insidan av frysen?

Koppla bort apparaten och ta ut all mat. Rengör de inre ytorna med en mjuk trasa och ljummet tvålvatten. Använd inte ångrengörare eller slipande rengöringsmedel. Torka noggrant innan du sätter på den igen.

Varför avger min frys en ljudsignal?

En ljudsignal kan indikera att dörren inte är ordentligt stängd eller att temperaturen är för hög. Kontrollera att dörren är ordentligt stängd och att tätningen inte är skadad. Om larmet fortsätter, se bruksanvisningen för felkoder.

Hur byter man dörrhandtaget på Siemens GS36NBIFV?

Koppla bort apparaten och öppna dörren. Ta bort de två skruvskydden och lossa sedan de två skruvarna med en Torx TX20 bits. Ta bort det gamla handtaget och montera det nya i omvänd ordning.

Hur avfrostar man frysen manuellt?

Stäng av apparaten och ta ut all mat. Lämna dörren öppen så att isen smälter. Placera handdukar för att suga upp vattnet. Använd inte vassa föremål för att skrapa bort isen.

Hur byter man ismaskinen?

Öppna dörren och dra ut hela lådan med frysvarukorgen som innehåller ismaskinen. Koppla loss ismaskinens krokar och ta bort den. Montera den nya ismaskinen i omvänd ordning.

Hur byter man den övre LED-belysningen?

Koppla bort apparaten och ta bort de övre inre tillbehören. Flytta LED-belysningen åt vänster för att koppla bort den elektriska anslutningen, lossa sedan krokarna och ta bort belysningen framifrån. Montera den nya i omvänd ordning.

Vilka verktyg behövs för vanliga reparationer?

Rekommenderade verktyg inkluderar en Torx TX20 bits (6,3 mm), en platt skruvmejsel (blad 2,4 mm x 0,4 mm för belysning) och en Philips PH2 skruvmejsel. Använd alltid skyddshandskar.

Hur vänder man dörröppningsriktningen?

Bruksanvisningen ger ingen procedur för att vända dörren. Kontakta en utbildad specialist eftersom apparaten är tung och kräver försiktighetsåtgärder för att undvika skador.

Vilka säkerhetsföreskrifter måste följas före en reparation?

Koppla bort apparaten från elnätet minst 60 sekunder före ingrepp. Använd skyddshandskar mot vassa kanter. För tunga lyft, använd två personer och säkra apparaten mot fall. Följ VDE 0701-anvisningarna efter reparation.

BRUKSANVISNING GS36NBIFV SIEMENS

4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346

4.2 Utskifting av dorhandtak 349

4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349

4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

4.2 Utskiftning av dorhandtak

4.2.2 Montering av dorhandtak

Monteres i motsatt rekkefolge.

Reparasjon

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505

4.4 Byta dörrens övre gangjärn 510

4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gängjärn 512

4.5 Byta dorrens ovre gangjarn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515

4.6 Byta dörrens nedre gangjarn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516

4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517

4.8 Byta fack for frysta matvaror 518

4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519

4.10 Byta oversta LED-lampan 520

4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persorskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers-stkador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda tilllettare persorskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserasr struktur.

FARAI

Farans typ och ursprung!

Möjliga konsekvenser av att faran/vermingen ignoreras.

Atgarden och forbud for att forebygga faran.

Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.

FARAL

Risk for elstotar pa ground av strömforande delar!

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationar paborjas.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkeit tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohand- ledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som@måste vara uppfyllda
	Identifiering av ett tillstand (om ..., sà...)
	Identifiering av ett resultat
Start Identifering av en tangent eller knapp
[00123456] Identifering av ett materialnummer
Status Identifering av text/fönster som visas	(i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rörliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljer	Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Imbares in der varite Ciehfling Verhausernicht für Haftungs
Phillips-skruvmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spärskruvmejsel Blad	2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]	Ø

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

Dorpackningen har tagits bort.

4.1.2 Montera dorrpackning

i	Den nya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommtinte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gängjärnsfästen kan du opti-mera stängningsegenskapema senare.
i	Små sidohål dörnpackingen fyller en Funktion (kravs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

Viss deforming av dorrpackningen ar normalt och paverkar inte

packningenkungsfaktor. Det rekmenderas att man stracker dorpackingen innan den sattis in i apparaten.

Varm dorrpackningen med en hartork aller hett vatten och forma om den med han

derna.

1. Tryck in packningens hörn langst upp och langst ner i späret.

Reparation

Dorrpackningen ar monterad.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543

Reparation

Montera i omvänd ordning.

Reparation

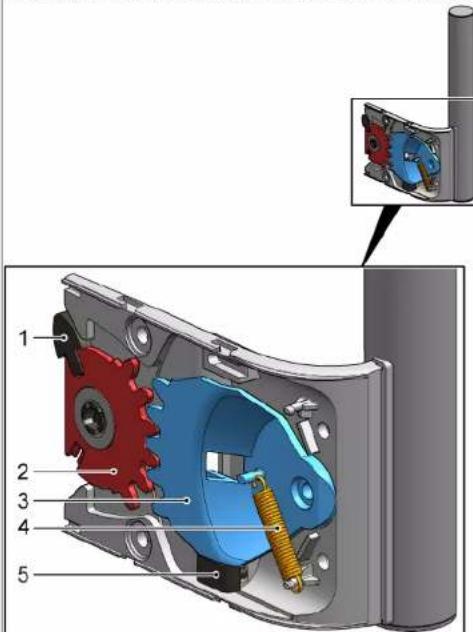

Mekanismen Easy opening handle skä ställas in rätt fore monteringen. Rätt placering av tryckstang (1), kuggsegment (2) och (3), fjader (4) och stopp (5) for dorrens montering pänster sida visans pä bilden.

Placeringen av underkomponenter till Easy opening handle for drerens monitoring på höger sida stär i Dokumentet "Monteringsanvisning".

Montera omvand ordning.

Reparation

4.4 Byta dörrens övre gangjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

WARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

A ForsIKTIGT!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan g

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FORSIKTIgT!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten

Sakra componenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dorrens gangjärn

Reparation

1. Lagg ner apparaten pa baksidan.

2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).

1. Flytta ut det ovre gangjarnsskyddet (2).
2. Ta bort det ovre gangjarnsskyddet (3).

Reparation

3.1. Skruva ur de tvä skruvarna (1). 2. Ta bort det övre gangjarnet (2)

Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.

Reparation

4.5 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

A ForsikTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

VARNING!

Lutande maskiner kan

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

A ForsIKTIG!

Personskador pā Grund av fallande delar.

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten.

Sakra componenter sa att de inte faler ner.

FARA!

Risk for elstotar på grund av stromforande delar!

sfarapa ground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ellare landspecifica regler.

FARAI

Risk for elstotar pa ground av strömforande delar!

Dödsfall pá grund av elstótar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan

reparationerpborjas.

Förutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dorrens gangjärn

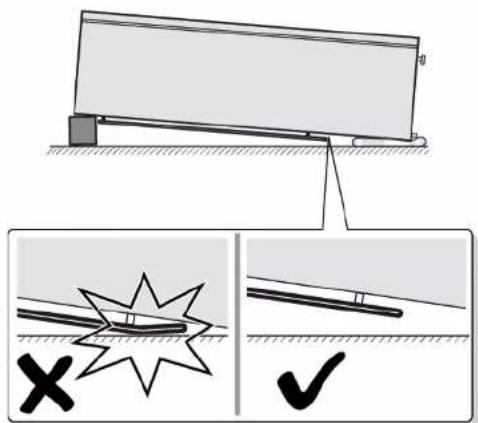

1. Lagg ner apparaten pa baksidan.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 514 av 543

Reparation

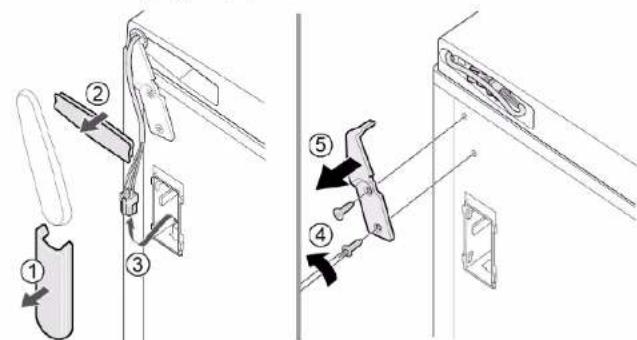

2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flytta ut det övre gangjamsskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).

3.1. Ta bort kabelboxholjet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tva skruvarna (4).
5. Ta bort det övre gangjärnet (5).

4.5.2 Montera dörrens gängjärn

Montera i omvand ordning.

Reparation

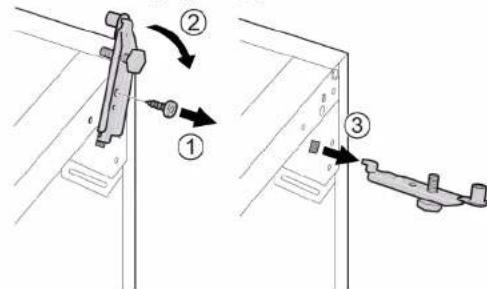

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

VARNING! Tunga och skrymmande apparae

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

FORSIKTIGT!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FORSIKTIGT!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten.

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängjärnet har tagits bort.→513

4.6.1 Byta dorrens nedre gangjärn

1. Ta bort dorren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gangjarnet (2).
2. Ta bort det nedre gangjarnet (3).

4.6.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.7 Bytha hylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.8.1 Ta bort fack for frysta matvaror

1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)

Facket for frysta malvaror har tagils bort.

4.8.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.9 Byta ismaskin

Forutsattnng:
Dörren ar öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
2. Lossa hakama (2). 3. Ta bort ismaskinen (3).

Montera i omvand ordning.

Reparation

4.10 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI!

Livsfara págrund av elstotar vid felaktiga reparations

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ett sakerhetstest after reparationen, i enlight med VDE

0701 ellerrlandsspecifika regler.

FARAI

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan reparation国家标准

A ForsIKTIGT!

Vassa kanter!

Skarskador

Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting ar bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.
