BRUGSANVISNING GS36NBIFV SIEMENS

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71
1.2.2 Faresymboler 71
1.2.3 Adverslernes opbyning 72
1.2.4 Generelle symboler 72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger 73

2.1.1 Alle husholdningsapparater 73

Varktojer og hjaelpemidler. 74

Reparation 75

4.1 Udskiftning af dorpakning 75

4.1.1 Fjernelse af dorpakning 75
4.1.2 Montering af dorpakning 75

4.2 Udskiftnig af dorhandtag 78

4.2.1 Fjernelse af dorhandtag 78
4.2.2 Montering af dorhandtag 78

4.3 Udskiftning af easy open-handtag 79

4.3.1 Fjernelse af easy open-handtag 79
4.3.2 Montering af easy open-handtag 79

4.4 Udskiftning af overste dorhaengsel 80

4.4.1 Fjernelse af dorhaengsel.. 80
4.4.2 Montering af dorhaengsel.. 82

4.5 Udskiftning af det overste dorhaengsel (dor med display) 83

4.5.1 Fjernelse af dorhaengsel 84
4.5.2 Montering af dorhaengsel.. 85

4.6 Udskiftning af nederste dorhaengsel 86

4.6.1 Udskiftning af nederste dorhaengsel 86
4.6.2 Montering af nederste dorhaengsel.. 86

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde 87
4.7.2 Montering af hylde 87

4.8 Udskifting af frostvarebeholder.. 88

4.8.1 Fjernelse af frostvarebeholder 88
4.8.2 Montering af frostvarebeholder 88

4.9 Udskiftning af ismaskine 89

4.9.1 Fjemelse af ismaskine 89
4.9.2 Montering af ismaskine 89

4.10 Udskiftning af LED-lampe foroven.. 90

4.10.1 Fjemelse af LED-lampe 90
4.10.2 Montering af LED-lampe foroven 91

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness re køstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medfør materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel advarselsmeddeelse
	Fare for elektrisk spænding
	Eksplionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stdd

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparations pabegyndes.

1.2.4 Generelle symboler

Der anwendes falgende generelle symboler i dette dokument:

Generelt symbol Betydning
i	Angivelse af et saerligt tip (tekst og/eller grafik)
i	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktæjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sä...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/ét vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

Værktøjer og hjælpemidler

Betegnelse Detaljer	Billeder
Beskyttesesklud [00342013]	60 cm x 50 cm	Im bekein der wertminderung Werkeinondertrag für Heidejahr
Phillips-skruetraek-ker PH2
Torx-bil TX20 [00340865]	6,3 mm (1/4")	Kærvskruetraekker B ad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

2021-03-11 9001631451 Copyright by BSH Hausgeräte GmbH Side 74 af 543

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil ikke pakirke lukkemåden og den lang-sigtete funktion.
i	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilfo-relse). De er ikkeproduktsfejl.

Reparation

1. Kontrolier rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

3

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningsens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dorkhandtaget (3).

Dorhandtaget er fjernet.

4.2.2 Montering af dorhandtag

Montéi omvendr rækkefolge.

Reparation

4.3 Udskiftning af easy open-handtag

Nodvendig voarktoj:

Phillips-skruetakker PH2

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Daren er aben.

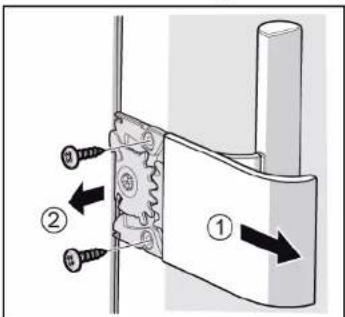

4.3.1 Fjernelse af easy open-handtag

1. Fjern easy open-handtagets afdaekning (1).
2. Skru de to skruer ud (2).

Easy open-handtaget er fiernet.

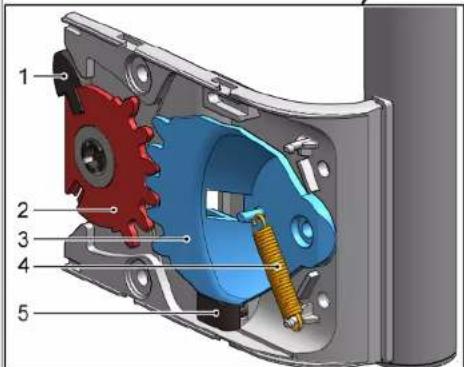

4.3.2 Montering af easy open-handtag

Easy open-handtagets mekanisme skal indstilles korrekt for monterin-gen. Korrekt placering af stadtap (1), tandblue (2) og (3), fjeder (4) og endestop (5) til montering i venstre side af daren er vist pa grafikken.

Placeringen af easy open-handtagets delkomponenter til montering i hajre side af daren er beskrevet i dokumentet "Monteringsanvising".

Monté i omvendr rækkefolge.

Reparation

4.4 Udskifting af overste dorhaengsel

Nodvendig voektoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flyte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

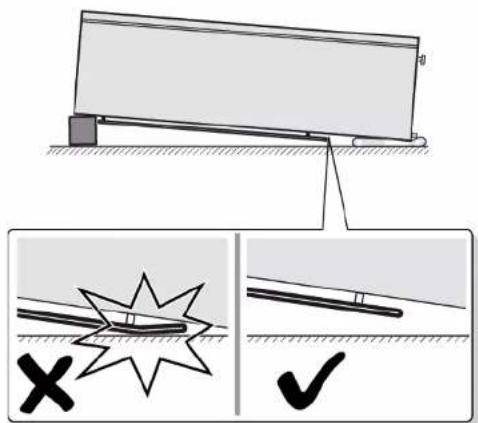

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskade

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparatel er afbrudt fra stromforsyningen.
Indvendigt tilbehør i apparalet er fjernet.

4.4.1 Fjernelse af dorhagensel

Reparation

1. Laeg apparatuset med bagsiden nedad.

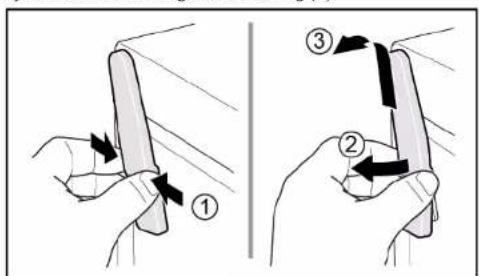

2.1. Tryk det overste haengsels afdakning pa begge sider (1).

1. Bevæg det øverste haengsels afdækning ud (2).
2. Fjern det overste haengsels afdaekning (3).

Reparation

3.1. Skru de to skruer ud (1).

Det overste dorhaengsel er fjemet.
4.4.2 Montering af dorhengsel
Monter i omvendr riekkefge.

Reparation

4.5 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktjog udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

sfare pga.elektrisk std i tilfaelde af ukorrekt reparation
Elektriske dele skal repareres af kvalificerede elektrikere.
F after reparationen udfort en sikkerhedstest i henhold til VDE
0701 ell er landespecifikke forskrifter

FARE

Fare for elektrisk stød pga. spændingsførende dele!

ed ved elektrisk stod

Afbryd apparater fra stromforsyninger i mindst 60 sekunder, f#r

reparationerpabegyndes.

Preindstilling:

Apparatet er abrudt fra strormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dorhangsel

1. Læg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).
2. Bevæg det øverste haengsels afdækning ud (2).
3. Fjern det overste haengsels afdaekning (3).

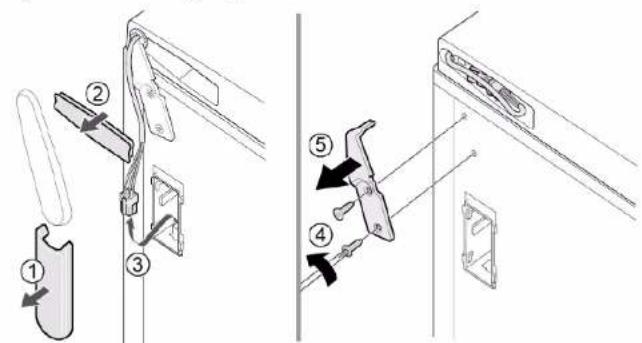

3.1.Fjern kabelboksens afdekning (1).
2. Fjern kabelbeskyttelsen (2).
3. Afbryd den elektriske tilstunning (3).
4. Skru de to skruer ud (4)
5. Fjern det overste haengsel (5).

Det overste dorhaengsel er fjernet.

4.5.2 Montering af dorhaengsel

Monteri ovmendr raskkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voerktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktjog udstyr.

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparalet er fjernet.
Apparatet er lagt med bagsiden nedad.
Det overste haengsel er fiernet. 83

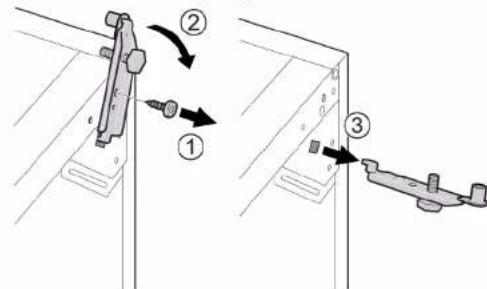

4.6.1 Udskiftning af nederste dorhengsel

1. Fjern doren.

2.1. Skru skruen ud (1)

1. Drej det nederste haengsel ud (2).
2. Fjern det nederste haengsel (3).

Det nederste haengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Montéi omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Monteriomvendtrækkefolge.

Reparation

4.8 Udskifting af frostvarebeholder

Montéiomvendtrækkefolge.

Reparation

4.9 Udskifting af ismaskine

4.9.1 Fjernelse af ismaskine

1. Traek frysevarbeholderylden med ismaskinen ud (1).
2. Frigø krogene (2).
3. Fjem ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Monté i omvendt rækkefolge.

Reparation

4.10 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0.4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Om dette dokumentet. 342

Dorpakningen er demontert.

1. Kontroller at sporet for pakningen ikke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

3

Dorpakningen er montert.

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjern to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Dorhandaket er demontert.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Monteres i motsatt rekkefolge.

Reparasjon

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Dörhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Phillips-skruvmejsel PH2

Forutsättning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar oppen.

4.3.1 Ta bort Easy opening handle

1. Ta bort skyddet for Easy opening handle (1).
2. Skruva ur de tva skruvarna (2).

Easy opening handle har tagits bort.

4.3.2 Montera Easy opening handle

Dorrens ovre gangjarn har tagits bort.

Det nedre gängjarnet har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.

4.10.2 Montera oversta LED-lampan
