IHBS 9.5 AM X - Hotte aspirante INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante ou filtrante
Marque	Indesit
Modèle	IHBS 9.5 AM X
Couleur	Inox
Hauteur (min-max)	61,9 - 114 cm
Largeur	89,8 cm
Profondeur	45 cm
Diamètre de sortie d'air	15 - 12,5 - 12 cm
Type d'éclairage	Halogène 2 x 20 W, 12 V, culot G4
Nombre de vitesses	3 vitesses + arrêt
Commandes	Interrupteurs mécaniques
Type de filtre à graisses	Métallique lavable (au lave-vaisselle)
Type de filtre à charbon	Filtre à charbon actif (à remplacer tous les 4 mois)
Fonction aspiration	Évacuation extérieure ou recyclage (kit non fourni)
Panneau d'aspiration périmétral	Oui, nettoyable
Distance minimale au-dessus de la cuisson	50 cm (électrique) / 65 cm (gaz ou mixte)
Alimentation électrique	230 V / 50 Hz (selon plaque signalétique)
Puissance totale absorbée	Voir plaque signalétique
Installation	Murale, conduit d'évacuation non fourni
Entretien	Tableau de bord : nettoyage mensuel avec chiffon humide et détergent neutre
Indice de protection	Classe II (double isolation) selon normes
Poids	Non spécifié

FOIRE AUX QUESTIONS - IHBS 9.5 AM X INDESIT

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Respectez toujours cette distance pour garantir la sécurité et le bon fonctionnement.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses métalliques doivent être nettoyés une fois par mois. Vous pouvez les laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Tirez sur la poignée de déverrouillage pour les retirer.

À quelle fréquence remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois (ou plus tôt si le système d'indication de saturation le signale). Il ne peut pas être lavé ni régénéré.

Comment remplacer l'ampoule de la hotte ?

Débranchez d'abord l'appareil. Assurez-vous que l'ampoule est froide. Retirez le protecteur avec un petit tournevis plat. Remplacez par une ampoule halogène 12 V - 20 W max - culot G4 sans toucher la lampe avec les mains. Refermez le plafonnier par encliquetage.

Pourquoi la hotte ne fonctionne-t-elle pas ?

Vérifiez : l'absence de coupure de courant, qu'une vitesse a bien été sélectionnée, et que le disjoncteur n'a pas sauté. Si le problème persiste, débranchez la hotte pendant 5 secondes puis rebranchez-la.

Peut-on utiliser la hotte sans filtre à charbon ?

Oui, si la hotte est installée en version aspirante (évacuation vers l'extérieur). En version filtrante (recyclage), le filtre à charbon est indispensable pour absorber les odeurs.

Comment passer de la version aspirante à la version filtrante ?

Il faut acheter un kit d'accessoires (non fourni) comprenant un filtre à charbon actif. Installez-le selon les instructions : accrochez-le d'abord à l'arrière de la languette métallique, puis fixez-le à l'avant avec les deux pommeaux.

La hotte fait beaucoup de bruit, que faire ?

Assurez-vous que le conduit d'évacuation a le diamètre recommandé (15-12,5-12 cm). Utilisez un tuyau lisse, limitez les coudes (max 90°), et évitez les variations de section. Un diamètre inférieur augmente le bruit et réduit les performances.

Comment nettoyer le panneau d'aspiration périmétral ?

Nettoyez-le à la même fréquence que le filtre à graisses (une fois par mois) avec un chiffon humidifié et un détergent liquide neutre. N'utilisez jamais de produits abrasifs ou d'alcool.

Que faire si la hotte s'éteint pendant le fonctionnement normal ?

Vérifiez qu'il n'y a pas de coupure de courant et que le dispositif d'interruption omnipolaire ne s'est pas déclenché. Si tout est normal, débranchez la hotte 5 secondes puis rebranchez-la. Contactez le service après-vente si le défaut persiste.

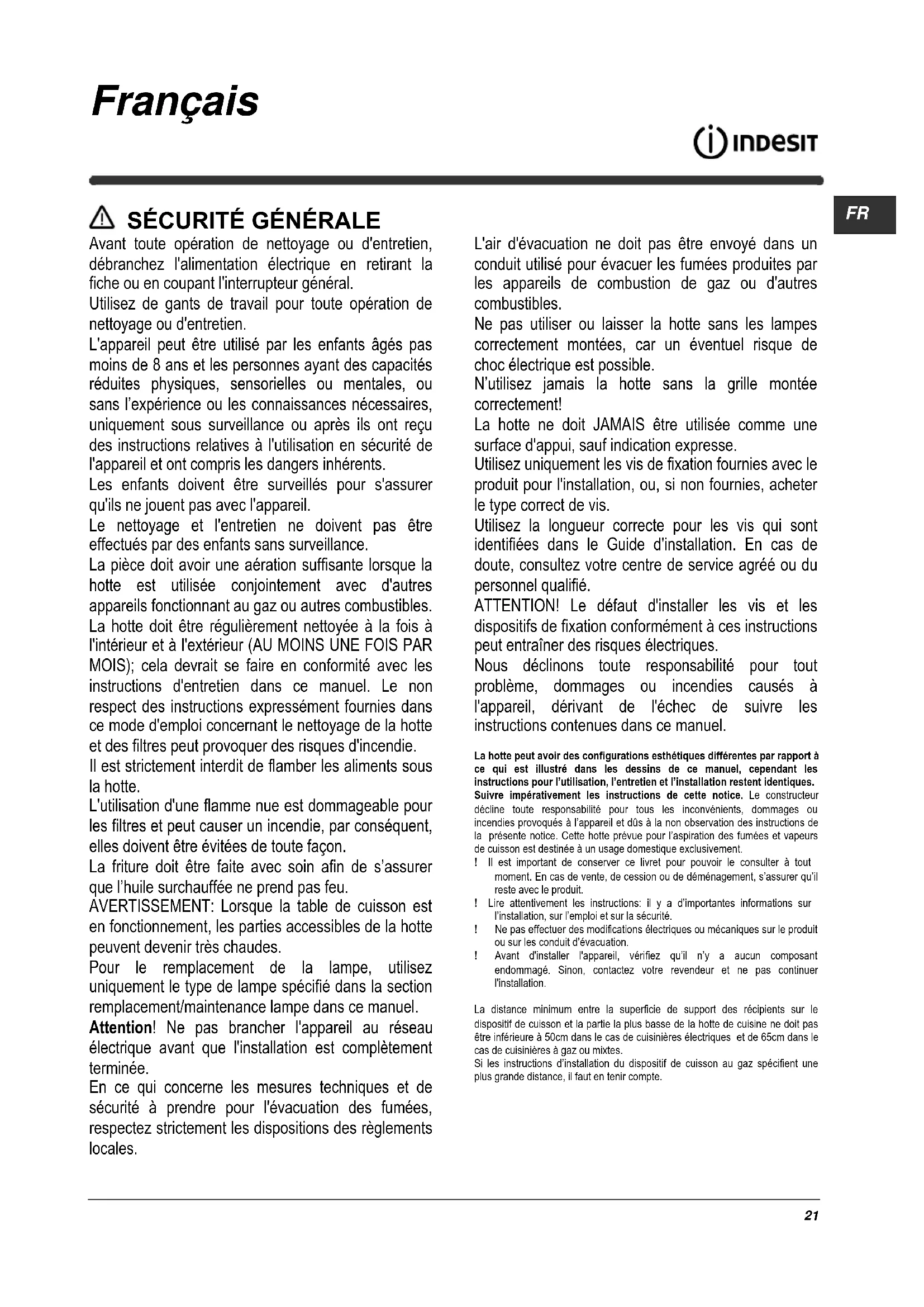

MODE D'EMPLOI IHBS 9.5 AM X INDESIT

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

L'appareil peut être utilisé par les enfants âgés d'au moins 8 ans et les personnes ayant des capacités réduites physiques, sensorielles ou mentales, ou sans l'expérience ou les connaissances nécessaires, uniquement sous surveillance ou après avoir reçu des instructions relatives à l'utilisation en sécurité de l'appareil et avoir compris les dangers inhérents.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien dans ce manuel. Le non-respect des instructions expressément fournies dans ce mode d'emploi concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Il est strictement interdit de flamber les aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie; par conséquent, elles doivent être évitées de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air d'évacuation ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées produites par les appareils de combustion de gaz ou d'autres combustibles.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement !

La hotte ne doit JAMAIS être utilisée comme surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION ! Ne pas installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

Nous déclinons toute responsabilité pour tout problème, dommage ou incendie causé à l'appareil, découlant du non-respect des instructions contenues dans ce manuel.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. Lire attentivement les instructions : il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. Avant d'installer l'appareil, vérifier qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlements de montage.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, demandez-en un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Reliez la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utilisez un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). ! Évitez les variations excessives de section du tuyau. ! Utilisez un tuyau le plus lisse possible sur sa partie interne. ! Le matériel du tuyau doit être aux normes. ! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

Votre hotte est prête à être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT

ACCESSOIRES prévu.

Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRES

est déjà fourni ou s'il faut l'acheter à part.

Remarque : si fourni dans le kit, dans certains cas, le système de filtration

supplémentaire à base de charbon actif pourrait déjà être installé dans la

hotte.

Les informations pour la transformation de la hotte de version aspirante à

version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé

à la bride de raccord qui se trouve au-dessus de la hotte.

Attention !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut

(10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

T1. Interrupteur lumières ON/OFF. T2. Interrupteur OFF/vitesse 1 T3. Sélection vitesse 2 T4. Sélection vitesse 3

ENTRETIEN

Nettoyage

La hotte doit être nettoyée régulièrement (au moins avec la même fréquence d'entretien que pour les filtres à graisses), aussi bien à l'intérieur qu'à l'extérieur. Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Attention! Le non-respect des normes de nettoyage de l'appareil et du remplacement des filtres présente des risques d'incendies. Par conséquent, il est conseillé de respecter les instructions suggérées.

On décline toute responsabilité pour d'éventuels dommages au moteur, des incendies provoqués par un entretien propre ou par le non-respect des mises en garde citées.

Panneau d'aspiration périmétral

Nettoyer le panneau d'aspiration périmétral à la même fréquence que le filtre anti-graisses, utiliser un chiffon et un détergent liquide pas trop concentré. Ne jamais utiliser de substances abrasives.

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochage et le sortir.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Montage

Accrocher le filtre au charbon actif d'abord à l'arrière de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.

Démontage

Enlever le filtre au charbon actif en tournant de 90° les pommeaux qui le fixent à la hotte.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacez la vente ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (adaptées à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC : EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.

Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants :

Si la hotte ne fonctionne pas : s'assurer de l'absence de coupure de courant et qu'une vitesse a été sélectionnée. Si la hotte a un faible rendement : s'assurer que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées, que la cuisine est suffisamment aérée pour assurer une prise d'air, et que le filtre à charbon n'est pas usé (hotte en version filtrante). Si la hotte s'éteint durant son fonctionnement normal : s'assurer de l'absence de coupure de courant et que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
IHF6.4AMX	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.4AM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.5FAM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHBS9.5AM X	61,9-114 70,4-114	89,8	45	15-12,5-12
IHBS6.4AM X	61,9-114 70,4-114	59,8	45	15-12,5-12
IHGC9.5FAMX	62,3-114,8 72,7-114,8	89,8	45	15-12,5-12

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

	Puisance (W)	Tension (V)	Culot	Dimensions (mm)
Halogène	2 x 20W 12	G4 33xØ 10

Éléments non fournis avec la hotte
