MANUAL DE UTILIZADOR IHBS 9.5 AM X INDESIT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

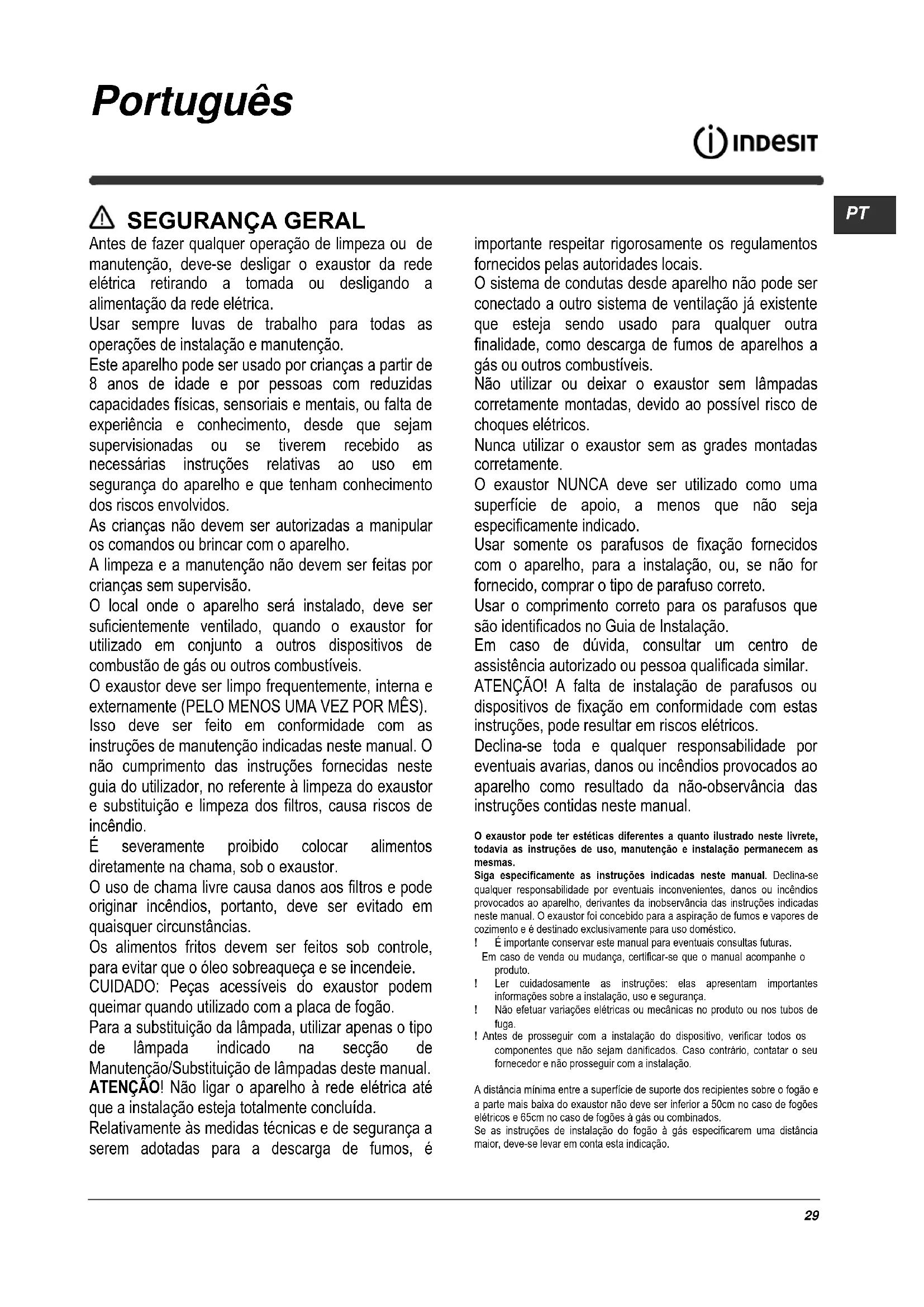

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparecido e que tenham conheçimento dos riscos envolvidos.

As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local ond e o aparelho sera instalado, delve ser suficientemente ventilado, quando o exaustor for utilizes em conjunto a outros dispositivos de combustao de gás ou outros combustíveis.

O exaustor deve ser limpo frequentlynte, interna e externamente (PELO MENOS UMA Vez POR MÉS). Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do uso, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobreaqueça e se incendeie. CUIDADO: Peças acesseis do exaustor podem queimar quando utilizes com a placac de fogao.

Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na sequção de Manutenção/Substituição de lampadas deste manual.

ATENÇAO! Não ligar o aparecido à redeétrica às que a instalação estája totalmente conclusão.

Relativamente às medidas tíncicas e de segança a serem adotadas para a descarga de fimos, é

importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conductas desde aparelho não pode ser connectado a outro Sistema de ventilacao ja existente que esteja送去 uso para qualquer另外一个 finalidade, como descarga de fumes de aparelhos a gás ou outros combustíveis.

Não utilizes ou deixa o exaustor sem lâmpadas corretemente montadas, devido ao possível risco de choquesétricos.

Nunca utiliser o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como una superficie de apoio, a menos que não soit inicialmente indicado.

Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consulutar um centro de assistência autorizada ou pessoa qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos electricos.

Declina-se toda e qualquer responsabilitadeporeventuais avarias, danos ou incendios provocados aoaparelho como resultado da nao-observancia dasinstruções contidas nestemanual.

O exaustor pode ter estéticas differsentes a quanto ilustrado neste livrete, todas as instruções de uso, manutenção e Instalação permanecem as vezes.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitad por eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadasVESTE 10000000000000000000000000000000000000000000000000000000000000000000000000000000

É importante conservar este manual para eventuels consultas futuras.

Em caso de vendá ou mudança, certificar-se que omanual acompanhe o produit.

! Ler cuidadosamente as instruções:elas aparem正当es informações sobre a instalação, uso e segurar.

! Não efetuar variações electrolyicas ou mecanicas no produits ou nos tubos de fuga.

! Antes de prosseguir com a instalacao do disposicao, verificar todos os componentes que nao sejam danificados. Caso contrario,katatar o seu fornecedor e nao prosseguir com a instalacao.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolytics e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogo à gás específarem uma distência maior, delve-se levar em conta this indicação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accesivel, mesmo deposito da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a disconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente as regras de instalação.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifirar seu funciona, atentar sempre para que o cabo de redeosteja montado corretamente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência Tecnica.

SAIDA DO AR

para as versoes apsirantes)

Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (flange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruido.

Nao nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (angulo maximalo da curva: 90^ 90^
! Evitar alteracoes drasticas da sequao do tubo (diametro).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.
! Caso estas normas não sejam respeitas aEmpresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

I O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginass deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.

Note: Se for fornecido com o equipoamento, em somes casos, o Sistema de filtragem adjunta à base de carvalo activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versao aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adiconal a base de carvaoativado.

COMANDOS

O exaustor é dotado de um painei de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de illuminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconseihamos ligar a aspiração 5 minutos antes de iniciar a cozinha e de deixá-la em funcaoamento por aproximamente 15 minutos, après o termo do cozimento.

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Seleção velocidade 2
T4. Selecção velocidade 3

MANUTENÇAO

Limpeza

O exaustor de ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efetua a manutencao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do bytecode pode provocar riscos de incério.
O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incério, provocados por uma manutenção inadequada ou pelo não cumprimento das指示ações de segurarisas citadas neste manual.

Painel perimetral de aspiração

Limpar o pailen perimetral de aspiracao com a mesma frequencia do filtro antigordura, uso um pano e um detergente liquido não muito concentrado. Nunca utilizear substancias abrasivas.

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenientes do cozimento.

O Filtró de gordura delve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previço no Modelo adequário - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperadas e com ciclo breve.

O fazer metalico para a gordura pode perder cor com as lavagens na区管委会 da louça, mas suas caracteristicas de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalo

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvalo activado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessario substituir o cartucho no maior cada 4 meses (ou quando o Sistema de indicação daaturação dos filtros -se previsto no Modelo que se possui -indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Aganche o filtro de carvão ativo, primeiro na parte de trás da linguela metalica do exaustor edeois na parte dianteira com os dois botoes.

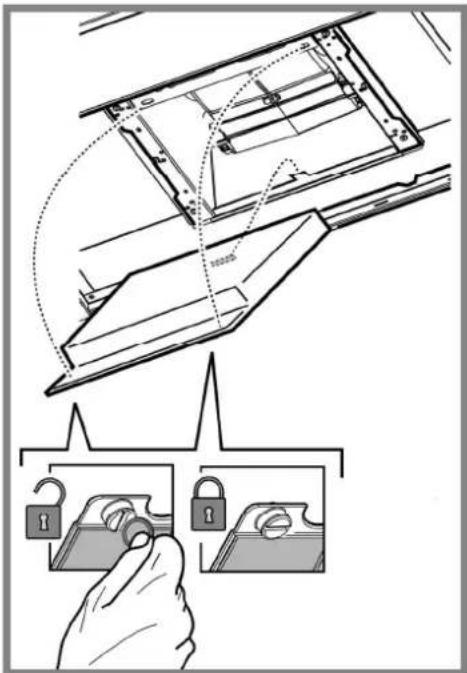

Desmontagem:

Remova o filtro de carvão ativo rodando de 90^ os botões que o fixa ao exhaustor.

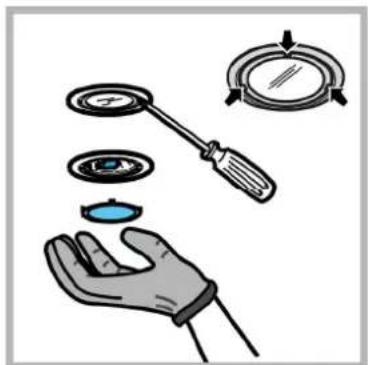

Substitução das lampadas

Desligar o aparelho da rede elética;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na eliqueta de caracteristicas ou perto da propria lampada no exaustor.

1. Extraia a proteção usingo uma很小a chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4,

tomar cuidado para não as locar com as mês.

1. Fecha a cobertura (fixação por encaixe).

ELIMINACAO

Este aparelho está classificado de acordo com a Diretiva Europa 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada对该 produit.

O symbolo no produits ou nos documents que accompanying o produit, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario,defer a ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletronic.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detrabadas sobre o tratamento, a recuperação e a recicagempestudo,contateoDepartamento na sua localidade,o seu service de eliminação deesperciosdomesticos ou alojaonde adquiruoproduto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais elescretos aposto ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficiência na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo doSYSTEMA de conduitas indicado ntheste manual para optimizar a eficiencia e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuar seguides 控utos simples:

• Se o exaustor não funciona:

Verificar que:

• não há interruptação de corrente.
• foi selecionada uma velocidade.
  Se oxeustor tiver umaperformance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogg é suficientemente arejado para permitir uma tomada de ar.

• O filtró de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o functimento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corRECTamente, retirar a ficha para desigá-lo por um breve periodo da rede electrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de functimento persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
IHF6.4AMX	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.4AM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.5FAM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHBS9.5AM X	61,9-114 70,4-114	89,8	45	15-12,5-12
IHBS6.4AM X	61,9-114 70,4-114	59,8	45	15-12,5-12
IHGC9.5FAMX	62,3-114,8 72,7-114,8	89,8	45	15-12,5-12

Ver na plac de dados a absorcao total e a absorcao da lampada.

Potência (W) Tensão (V) Engate Medidas (mm)
Halogénea 2 x 20W 12 G4			33xØ10

Componentes não foramecidas com o produits.
