Tipo de producto	Campana extractora o filtrante
Marca	Indesit
Modelo	IHBS 9.5 AM X
Color	Acero inoxidable
Altura (mín-máx)	61,9 - 114 cm
Ancho	89,8 cm
Profundidad	45 cm
Diámetro de salida de aire	15 - 12,5 - 12 cm
Tipo de iluminación	Halógeno 2 x 20 W, 12 V, casquillo G4
Número de velocidades	3 velocidades + parada
Controles	Interruptores mecánicos
Tipo de filtro de grasas	Metálico lavable (en lavavajillas)
Tipo de filtro de carbón	Filtro de carbón activo (reemplazar cada 4 meses)
Función de aspiración	Evacuación exterior o recirculación (kit no incluido)
Panel de aspiración perimetral	Sí, lavable
Distancia mínima sobre la encimera	50 cm (eléctrica) / 65 cm (gas o mixta)
Alimentación eléctrica	230 V / 50 Hz (según placa de características)
Potencia total absorbida	Ver placa de características
Instalación	De pared, conducto de evacuación no incluido
Mantenimiento	Panel de control: limpieza mensual con paño húmedo y detergente neutro
Grado de protección	Clase II (doble aislamiento) según normas
Peso	No especificado

Preguntas frecuentes - IHBS 9.5 AM X INDESIT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 50 cm para una cocina eléctrica y de 65 cm para una cocina a gas o mixta. Respete siempre esta distancia para garantizar la seguridad y el correcto funcionamiento.

¿Cómo limpiar los filtros de grasas?

Los filtros de grasas metálicos deben limpiarse una vez al mes. Puede lavarlos a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Tire de la manija de desbloqueo para retirarlos.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 4 meses (o antes si el sistema de indicación de saturación lo señala). No se puede lavar ni regenerar.

¿Cómo reemplazar la bombilla de la campana?

Desconecte primero el aparato. Asegúrese de que la bombilla esté fría. Retire el protector con un destornillador pequeño plano. Reemplace con una bombilla halógena 12 V - 20 W máx - casquillo G4 sin tocar la lámpara con las manos. Cierre el plafón encajándolo.

¿Por qué no funciona la campana?

Verifique: la ausencia de corte de corriente, que se haya seleccionado una velocidad, y que el disyuntor no haya saltado. Si el problema persiste, desconecte la campana durante 5 segundos y luego vuelva a conectarla.

¿Se puede usar la campana sin filtro de carbón?

Sí, si la campana está instalada en versión extractora (evacuación al exterior). En versión filtrante (recirculación), el filtro de carbón es indispensable para absorber los olores.

¿Cómo pasar de la versión extractora a la versión filtrante?

Debe comprar un kit de accesorios (no incluido) que incluya un filtro de carbón activo. Instálelo según las instrucciones: enganchelo primero en la parte trasera de la lengüeta metálica, luego fíjelo en la parte delantera con los dos pomos.

La campana hace mucho ruido, ¿qué hacer?

Asegúrese de que el conducto de evacuación tiene el diámetro recomendado (15-12,5-12 cm). Use un tubo liso, limite los codos (máx 90°), y evite las variaciones de sección. Un diámetro inferior aumenta el ruido y reduce el rendimiento.

¿Cómo limpiar el panel de aspiración perimetral?

Limpíelo con la misma frecuencia que el filtro de grasas (una vez al mes) con un paño humedecido y un detergente líquido neutro. No use nunca productos abrasivos ni alcohol.

¿Qué hacer si la campana se apaga durante el funcionamiento normal?

Verifique que no haya corte de corriente y que el dispositivo de interrupción omnipolar no se haya disparado. Si todo es normal, desconecte la campana 5 segundos y vuelva a conectarla. Contacte al servicio postventa si el defecto persiste.

MANUAL DE USUARIO IHBS 9.5 AM X INDESIT

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

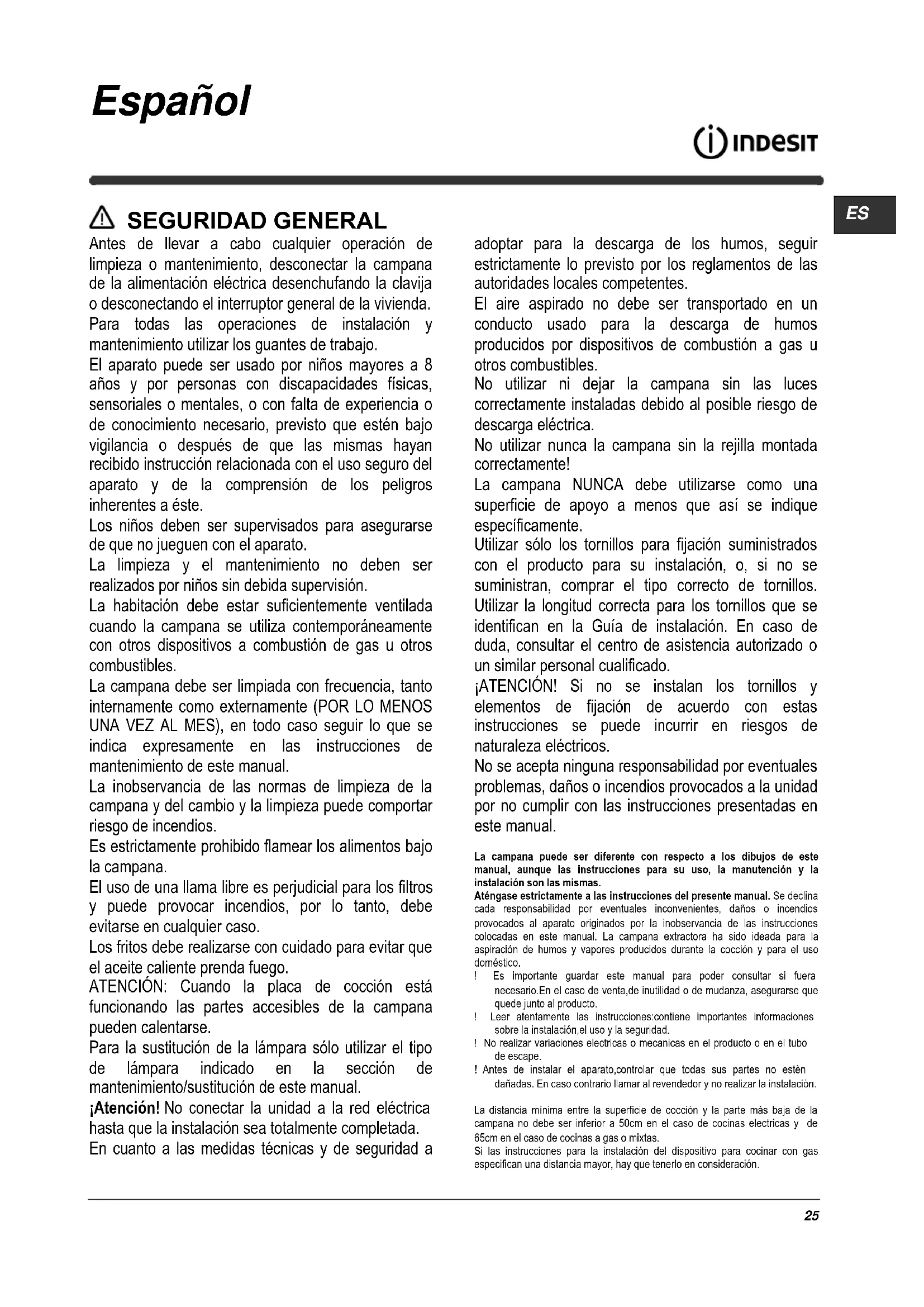

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda. Para todas las operaciones de instalación y mantenimiento, utilizar los guantes de trabajo.

El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.

Los niños deben ser supervisados para asegurar que no jueguen con el aparato.

La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.

La habitación debe estar suficientemente ventilada cuando la campana se usa simultáneamente con otros dispositivos de combustión de gas u otros combustibles.

La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES); en todo caso, seguir lo que se indica expresamente en las instrucciones de mantenimiento de este manual.

La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.

Está estrictamente prohibido flamear los alimentos bajo la campana.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios; por lo tanto, debe evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara, sólo utilice el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

En cuanto a las medidas sociales y de seguridad a

adoptar para la descarga de los humos, seguir estrictamente lo previsto por los replanteos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar ni desarmar la campana sin las luces correctamente instaladas, debido al posible riesgo de descarga eléctrica.

¡No usar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique específicamente.

Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, es posible incurrir en riesgos de naturaleza eléctrica.

No se acepta ninguna responsabilidad por eventuales problemas, daños o incendios provocados a la unidad por no cumplir con las instrucciones presentadas en este manual.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto que las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. ¡Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarle la desconexión completa a la red en el caso de la categoría de alta tensión II, conforme con las reglas de instalación.

¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se declina cada responsabilidad.

Utilice un conducto cuya longitud sea la mínima indispensable. ¡Utilice un conductor con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor! Utilice un conducto cuyo interior sea lo más liso posible. ¡El material del conductor debe estar aprobado de conformidad con las normativas! ¡La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!

2. ¿FILTRANTE O ASPIRANTE?

¡Su campana extractora está lista para ser usada en versión aspirante.

Para usar la campana en versión filtrante se instala el KIT ACCESORIO.

Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.

Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana.

Las informaciones para la transformación de la campana en versión

aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

En la parte horizontal, el tubo debe tener una ligera inclinación hacia arriba.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos encender la aspiración 5 minutos antes de comenzar a cocinar y dejarla en funcionamiento por otros 15 minutos aproximadamente.

T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidad 1. T3. Selección velocidad 2. T4. Selección velocidad 3.

MANTENIMIENTO

Limpieza

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. NO UTILICE UTENSILIOS NI INSTRUMENTOS PARA LA LIMPIEZA. No utilice productos que contengan abrasivos. NO UTILICE ALCOHOL.

¡ATENCIÓN! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Panel de aspiración perimetral

Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Mantenimiento del filtro al carbón

Retiene los olores desagradables producidos por el cocinado de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).

NO puede lavarse ni reciclarse.

Montaje

Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metálica de la campana, y después en la parte anterior con las dos perillas.

Desmontaje

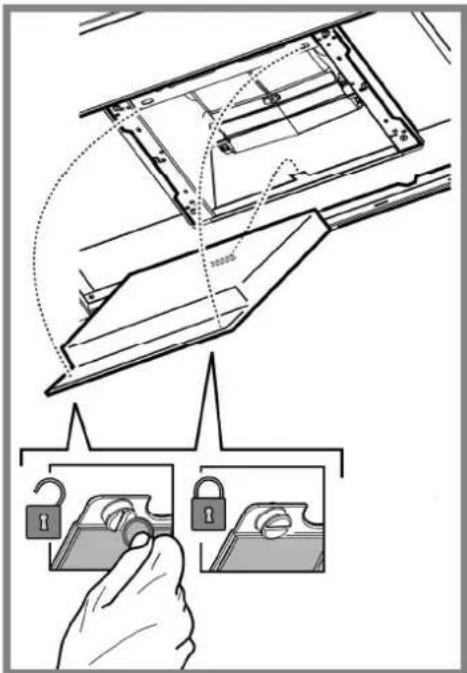

Quitar el filtro de carbón activo girando 90 grados las perillas que lo fijan a la campana.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.

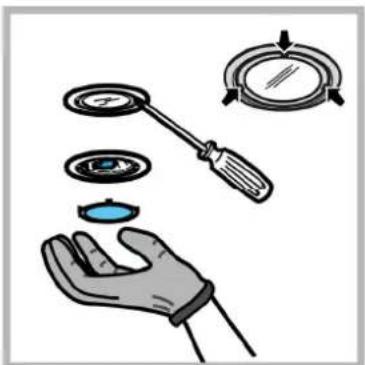

1. Extraer la protección haciendo palanca con un poco el destornillador de boca plana o una herramienta similar.
2. Sustituir la lámpara dañada.

Utilizar solo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.

1. Cerrar el plafón (fijación a presión).

ELIMINACIÓN

Este aparato está marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o con la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

- no haya una interrupción del suministro eléctrico. - se haya seleccionado una velocidad.

• Si la campana presenta un rendimiento escaso: Compruebe que:
• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La cocina está suficientemente ventilada para permitir una toma de aire.
• el elemento no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 días, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
IHF6.4AMX	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.4AM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.5FAM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHBS9.5AM X	61,9-114 70,4-114	89,8	45	15-12,5-12
IHBS6.4AM X	61,9-114 70,4-114	59,8	45	15-12,5-12
IHGC9.5FAMX	62,3-114,8 72,7-114,8	89,8	45	15-12,5-12

Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.

Potencia (W) Voltaire	(V) Casquillo		Dimensiones (mm)
Halógena 2 x 20W 12 G4			33xØ10

Componentes no suministrados con el producto

SEGURIDAD GENERAL

Si la campana está dotada de filtros de carbón activo, estos deberán ser retirados.

Versión filtrante

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
