IHBS 9.5 AM X - Digestoř INDESIT - Bezplatný návod k obsluze

Typ produktu	Odsávací nebo filtrační digestoř
Značka	Indesit
Model	IHBS 9.5 AM X
Barva	Nerez
Výška (min-max)	61,9 - 114 cm
Šířka	89,8 cm
Hloubka	45 cm
Průměr výstupu vzduchu	15 - 12,5 - 12 cm
Typ osvětlení	Halogen 2 x 20 W, 12 V, patice G4
Počet rychlostí	3 rychlosti + zastavení
Ovládání	Mechanické spínače
Typ tukového filtru	Kovový, pratelný (v myčce)
Typ uhlíkového filtru	Filtrování s aktivním uhlím (vyměňovat každé 4 měsíce)
Funkce odsávání	Odvod ven nebo recirkulace (sada není součástí)
Perimetrický odsávací panel	Ano, čistitelný
Minimální vzdálenost nad varnou deskou	50 cm (elektrická) / 65 cm (plynová nebo kombinovaná)
Elektrické napájení	230 V / 50 Hz (dle typového štítku)
Celkový příkon	Viz typový štítek
Instalace	Nástěnná, odvodní potrubí není součástí
Údržba	Ovládací panel: měsíční čištění vlhkým hadříkem a neutrálním čisticím prostředkem
Stupeň ochrany	Třída II (dvojitá izolace) dle norem
Hmotnost	Neuvedeno

Často kladené otázky - IHBS 9.5 AM X INDESIT

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák. Vždy dodržujte tuto vzdálenost, abyste zajistili bezpečnost a správný provoz.

Jak čistit tukové filtry?

Kovové tukové filtry je třeba čistit jednou měsíčně. Můžete je umýt ručně jemným čisticím prostředkem nebo v myčce nádobí při nízké teplotě a rychlém cyklu. Pro vyjmutí zatáhněte za odjišťovací rukojeť.

Jak často vyměňovat uhlíkový filtr?

Filtr s aktivním uhlím je třeba vyměňovat každé 4 měsíce (nebo dříve, pokud to signalizuje indikátor nasycení). Nelze jej prát ani regenerovat.

Jak vyměnit žárovku digestoře?

Nejprve odpojte spotřebič. Ujistěte se, že je žárovka studená. Odstraňte kryt pomocí malého plochého šroubováku. Vyměňte za halogenovou žárovku 12 V - max. 20 W - patice G4, aniž byste se žárovky dotýkali rukama. Zavřete stropní svítidlo zaklapnutím.

Proč digestoř nefunguje?

Zkontrolujte: zda nedošlo k výpadku proudu, zda byla zvolena rychlost a zda nedošlo k vypnutí jističe. Pokud problém přetrvává, odpojte digestoř na 5 sekund a poté ji znovu připojte.

Lze použít digestoř bez uhlíkového filtru?

Ano, pokud je digestoř instalována v odsávací verzi (odvod ven). Ve filtrační verzi (recirkulace) je uhlíkový filtr nezbytný pro pohlcování pachů.

Jak přejít z odsávací verze na filtrační?

Je třeba zakoupit sadu příslušenství (není součástí) obsahující filtr s aktivním uhlím. Nainstalujte jej podle pokynů: nejprve jej zavěste na zadní stranu kovového jazýčku, poté připevněte vpředu dvěma knoflíky.

Digestoř je velmi hlučná, co dělat?

Ujistěte se, že odvodní potrubí má doporučený průměr (15-12,5-12 cm). Použijte hladkou trubku, omezte ohyby (max 90°) a vyhněte se změnám průřezu. Menší průměr zvyšuje hluk a snižuje výkon.

Jak čistit perimetrický odsávací panel?

Čistěte jej stejně často jako tukový filtr (jednou měsíčně) vlhkým hadříkem a neutrálním tekutým čisticím prostředkem. Nikdy nepoužívejte abrazivní prostředky nebo alkohol.

Co dělat, když se digestoř během normálního provozu vypne?

Zkontrolujte, zda nedošlo k výpadku proudu a zda se nespustilo celopólové odpojovací zařízení. Pokud je vše v pořádku, odpojte digestoř na 5 sekund a poté ji znovu připojte. Pokud závada přetrvává, kontaktujte zákaznický servis.

NÁVOD K OBSLUZE IHBS 9.5 AM X INDESIT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, že si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v pokynech pro údržbu uvedených v tomto návodu.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovek používejte pouze typ žárovek uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Výrobce odmítá jakoukoliv odpovědnost za případné poruchy, škody či požáry na zařízení, způsobené nedodržením pokynů uvedených v tomto návodu.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vzniklé požáry, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. 1 Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrického sporáku, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvoupólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si ho vyžádejte u servisní služby.

VYVOD VZDUCHU

(odsávací verze)

Za to výrobce odmítá jakoukoli odpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám. ! Výrobce odmítá veškerou odpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSAVACÍ?

Vaše digestoř je připravena k použití v odsávací verzi. K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ

Ověřte si na prvních stránkách této příručky, zda KIT PŘÍSLUŠENSTVÍ je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech by již mohl být nainstalován na digestoři dodatkový filtrační systém založený na aktivních uhlících.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyměněny.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuků a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

T1. spínač osvětlení ON/OFF.

T2. vypínač OFF/rychlost 1

T3. volba rychlosti 2

T4. volba rychlosti 3

ÚDRŽBA

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna výměna filtrů proti mastnotám). Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL

Pozor! Nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv odpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou a nedodržením výše uvedeného upozornění.

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte laky a tekuté, ne příliš koncentrované rozpouštěcí prostředky. Nepoužívejte nitky, brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vašeho modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatačte na západku filtru.

Údržba filtru s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vašeho modelu - vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vpředu, dvěma držadly.

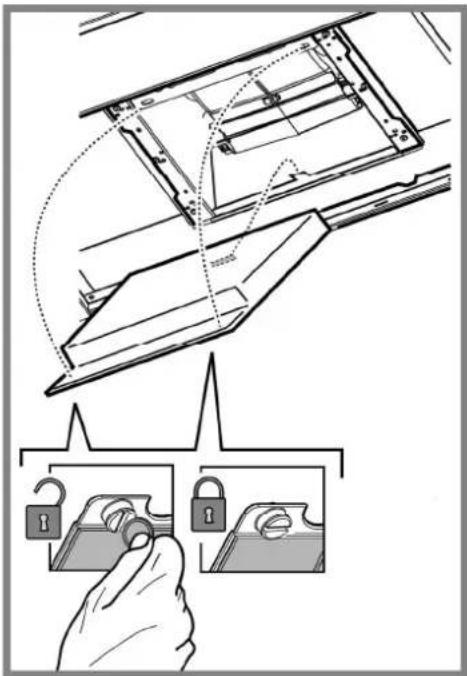

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoři.

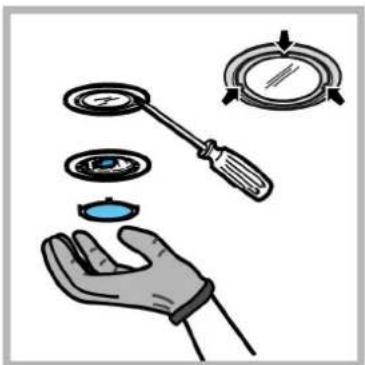

Výměna svítidel

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku).

LIKVIDACE ODPADU

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupil.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233.

Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní opatření:

• nedošlo k přerušení elektrického proudu.
• jestliže digestoř má nedostatečný výkon: Ověřte si, zda:
• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větraná, aby v ní bylo možno umístit přívod vzduchu.
• zkontrolujte, zda filtr s uhlíkem není opotřebovaný (pokud je digestoř ve filtrační verzi).
• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

• nedošlo k přerušení elektrického proudu.
• zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve, než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vytáhněte zástrčku ze zásuvky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šiřka (cm)	Hloubka (cm)	Ø dodpadniho potrubi (cm)
IHF6.4AMX	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.4AM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.5FAM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHBS9.5AM X	61,9-114 70,4-114	89,8	45	15-12,5-12
IHBS6.4AM X	61,9-114 70,4-114	59,8	45	15-12,5-12
IHGC9.5FAMX	62,3-114,8 72,7-114,8	89,8	45	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

	Vykon (W)	Napétí (V)	Závit	Rozměry (mm)
Halogenová 2 x 20W 12 G4	33xØ10

Komponenty, které nejsou součástí vybavení výrobku

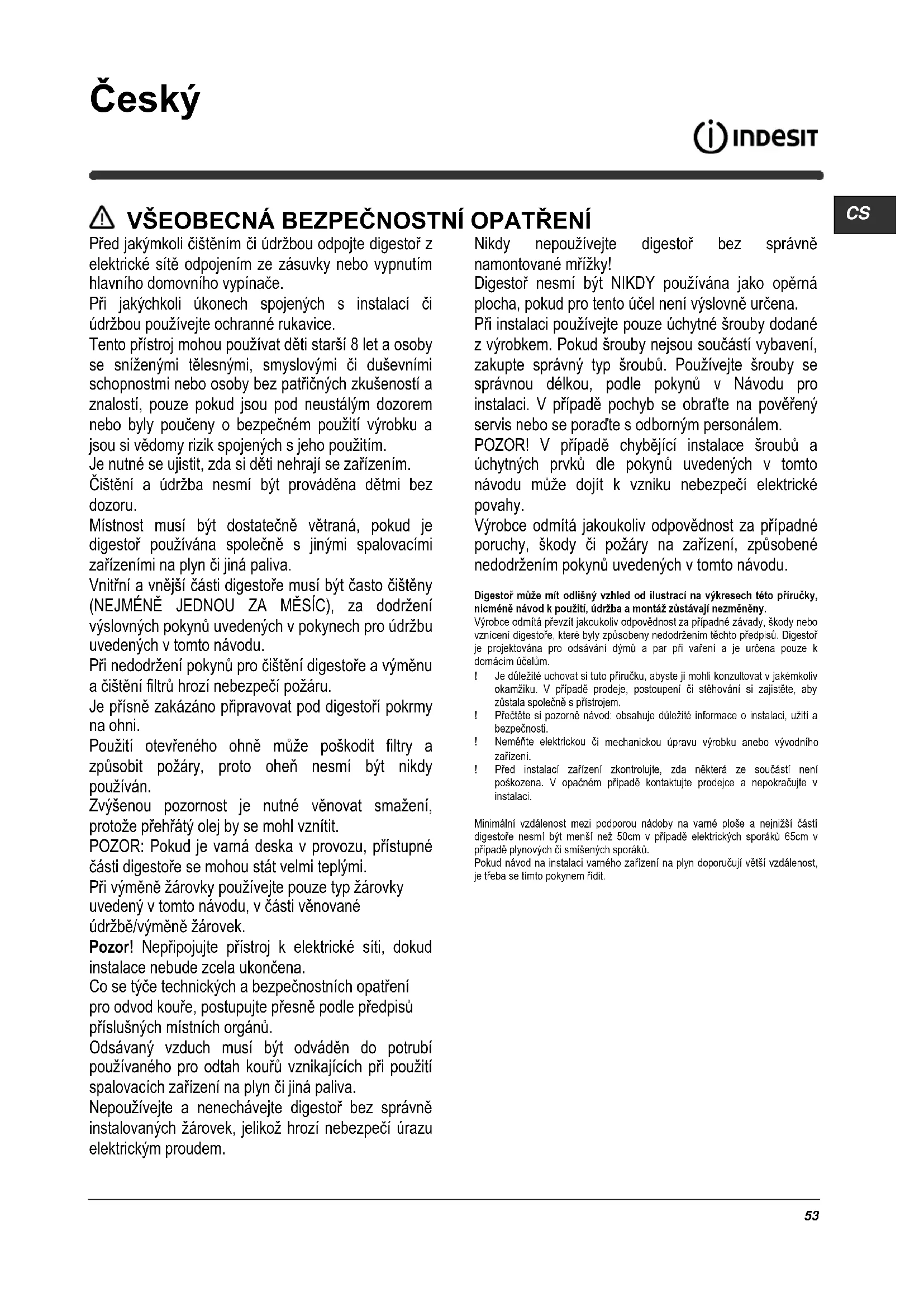

VŠEOBECNÁ BEZPEČNOST

Při větších instalačních a údržbových operacích používejte pracovní rukavice.

Odsavač par může mít odlišný vzhled, než je zobrazeno na nákresu v této knížce, ale přesto pokyny pro použití, údržbu a montáž zůstávají stejné.

Přísně dodržujte pokyny uvedené v tomto návodu. Výrobce odmítá převzít jakoukoli odpovědnost za případné poškození, poruchy, škody nebo vznícení odsavače, které bylo způsobeno nedodržením těchto předpisů. Odsavač par slouží výhradně k odsávání par, dýmu, pachů vzniklých při vaření a je určen výhradně pro domácí použití.

Je důležité uchovat si tuto příručku, abyste ji mohli použít v jakémkoli okamžiku. V případě prodeje, postoupení nebo stěhování zajistěte, aby zůstala společně s odsavačem par. Pozorně si přečtěte návod: obsahuje důležité informace o instalaci, použití a bezpečnosti. Neprovádějte elektrickou ani mechanickou úpravu výrobku nebo potrubí na odvod par. Než začnete pokračovat v instalaci zařízení, ověřte, že všechny součástky nejsou poškozené. V opačném případě se obraťte na prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a kombinovaných/smíšených sporáků.

Pokud návod k instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

ELEKTRICKÉ PŘIPOJENÍ

Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si jej vyžádejte u servisní služby.

ODVOD VZDUCHU

T2. Vypínač světla OFF/rychlost 1 T3. Volba rychlosti 2 T4. Volba rychlosti 3

ÚDRŽBA

Čištění

Údržba uhlíkového filtru

Udržuje nepříjemné pachy pocházející z vaření.

Nasycenost uhlíkového filtru se odhalí pouze po více či méně prodlouženém použití, na základě typu kuchyně a četnosti čištění filtru tuků. V každém případě je nezbytné vyměnit zásobník maximálně každé čtyři měsíce (nebo když upevňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorní na tuto nezbytnost).

Používejte pouze halogenové žárovky 12V - 20W, max. - G4, a dbejte přitom, abyste se jich nedotkli rukama.

1. Zavřete ochranný kryt (upevnění na zadní straně)

LIKVIDACE

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut po ukončení vaření. Zvyšte rychlost jen v případě velkého množství dýmu a páry a použijte podpůrnou rychlost (rychlosti) jen v extrémních situacích. Vyměňte uhlíkový filtr (filtry), pokud je to nutné pro udržení dobré účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), pokud je to nutné pro udržení jeho účinnosti. Použijte maximální průměr potrubního systému, pokud je uveden v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

PROVOZNÍ PORUCHY

Pokud se zdá, že něco nefunguje, dříve než zavoláte servis, proveďte následující jednoduché kontroly.

• Pokud odsavač par nefunguje: Zkontrolujte, že:
• nedošlo k výpadku elektrického proudu.
• byla zvolena jedna rychlost.
• pokud odsavač par má slabý výkon:

Zkontrolujte, že:
