IHBS 9.5 AM X - Dunstabzugshaube INDESIT - Kostenlose Bedienungsanleitung

Produkttyp	Abluft- oder Umlufthaube
Marke	Indesit
Modell	IHBS 9.5 AM X
Farbe	Edelstahl
Höhe (min-max)	61,9 - 114 cm
Breite	89,8 cm
Tiefe	45 cm
Luftauslassdurchmesser	15 - 12,5 - 12 cm
Beleuchtungstyp	Halogen 2 x 20 W, 12 V, Sockel G4
Anzahl Geschwindigkeitsstufen	3 Stufen + Stopp
Bedienelemente	Mechanische Schalter
Fettfiltertyp	Waschbarer Metallfilter (spülmaschinengeeignet)
Aktivkohlefiltertyp	Aktivkohlefilter (alle 4 Monate austauschen)
Absaugfunktion	Außenabluft oder Umluft (Kit nicht im Lieferumfang)
Perimeterabsaugung	Ja, reinigbar
Mindestabstand über dem Kochfeld	50 cm (elektrisch) / 65 cm (Gas oder Mischbetrieb)
Stromversorgung	230 V / 50 Hz (lt. Typenschild)
Gesamtanschlussleistung	Siehe Typenschild
Installation	Wandmontage, Abluftleitung nicht im Lieferumfang
Wartung	Bedienfeld: monatliche Reinigung mit feuchtem Tuch und Neutralreiniger
Schutzart	Klasse II (doppelte Isolierung) gemäß Normen
Gewicht	Nicht angegeben

Häufig gestellte Fragen - IHBS 9.5 AM X INDESIT

Was ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 50 cm bei einem Elektroherd und 65 cm bei einem Gas- oder Kombiherd. Halten Sie diesen Abstand stets ein, um Sicherheit und einwandfreie Funktion zu gewährleisten.

Wie reinige ich die Fettfilter?

Die Metallfettfilter müssen einmal im Monat gereinigt werden. Sie können sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und Kurzprogramm waschen. Ziehen Sie am Entriegelungsgriff, um sie zu entfernen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle 4 Monate ausgetauscht werden (oder früher, wenn das Sättigungsanzeigesystem dies signalisiert). Er kann nicht gewaschen oder regeneriert werden.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie das Gerät vom Stromnetz. Stellen Sie sicher, dass die Lampe abgekühlt ist. Entfernen Sie die Abdeckung mit einem kleinen Schlitzschraubendreher. Ersetzen Sie sie durch eine Halogenlampe 12 V - max. 20 W - Sockel G4, ohne die Lampe mit den Händen zu berühren. Schließen Sie die Lampenabdeckung durch Einrasten.

Warum funktioniert die Dunstabzugshaube nicht?

Überprüfen Sie: ob der Strom nicht abgeschaltet ist, ob eine Geschwindigkeitsstufe ausgewählt wurde und ob der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, trennen Sie die Haube für 5 Sekunden vom Netz und schließen Sie sie wieder an.

Kann die Dunstabzugshaube ohne Aktivkohlefilter verwendet werden?

Ja, wenn die Haube in der Abluftversion (Außenabluft) installiert ist. In der Umluftversion (Recycling) ist der Aktivkohlefilter zur Geruchsabsorption unerlässlich.

Wie wechsle ich von der Abluft- zur Umluftversion?

Sie müssen ein Zubehörkit (nicht im Lieferumfang) mit einem Aktivkohlefilter kaufen. Installieren Sie es gemäß der Anleitung: Hängen Sie es zuerst an der Rückseite der Metalllasche ein, dann befestigen Sie es vorne mit den beiden Knöpfen.

Die Dunstabzugshaube ist laut, was tun?

Stellen Sie sicher, dass der Abluftkanal den empfohlenen Durchmesser (15-12,5-12 cm) hat. Verwenden Sie ein glattes Rohr, begrenzen Sie die Anzahl der Bögen (max. 90°) und vermeiden Sie Querschnittsänderungen. Ein geringerer Durchmesser erhöht die Lautstärke und verringert die Leistung.

Wie reinige ich die Perimeterabsaugung?

Reinigen Sie sie mit der gleichen Häufigkeit wie den Fettfilter (einmal im Monat) mit einem angefeuchteten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie niemals Scheuermittel oder Alkohol.

Was tun, wenn die Dunstabzugshaube während des normalen Betriebs ausgeht?

Überprüfen Sie, ob es keine Stromunterbrechung gibt und ob der allpolige Trennschalter nicht ausgelöst hat. Wenn alles normal ist, trennen Sie die Haube für 5 Sekunden vom Netz und schließen Sie sie wieder an. Wenden Sie sich an den Kundendienst, wenn der Fehler weiterhin besteht.

BEDIENUNGSANLEITUNG IHBS 9.5 AM X INDESIT

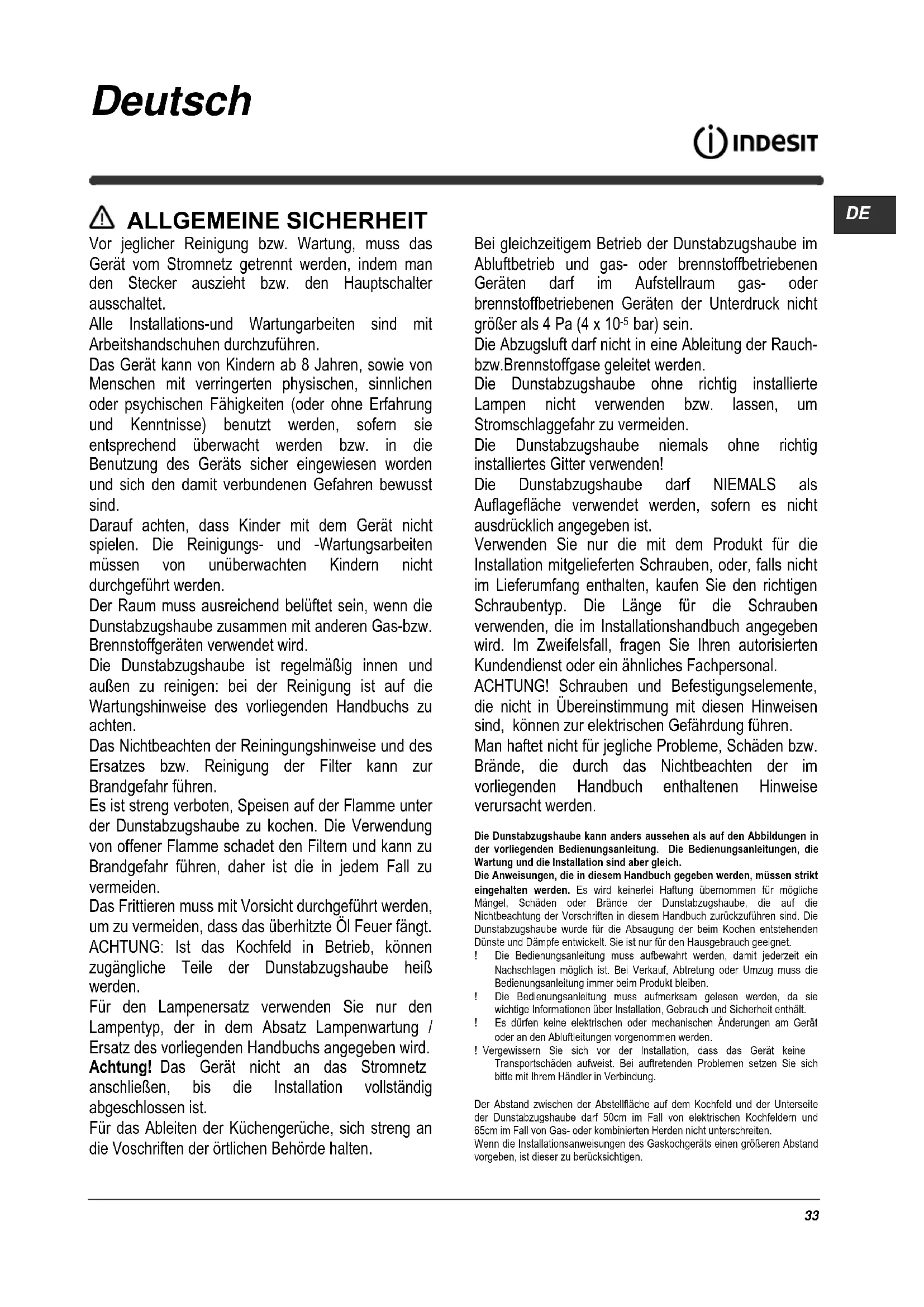

ALLGEMEINE SICHERHEIT

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker zieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die sichere Benutzung des Geräts eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen; bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuchs zu achten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. der Reinigung der Filter kann zu Brandgefahr führen.

Es ist streng verboten, Speisen auf offener Flamme unter der Dunstabzugshaube zu kochen. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; dies ist in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt. Achtung: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / -ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörde.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. halten, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

Man haftet nicht für jegliche Probleme, Schäden bzw. Brände, die durch das Nichtbeachten der im vorliegenden Handbuch enthaltenen Hinweise verursacht werden.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.

Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.

Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.

! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit ihrem Händler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90° ). ! Starke Änderungen des Rohrdurchmessers sind zu vermeiden. ! Die Innenfläche des Rohrs muss so glatt wie möglich sein. ! Verwenden Sie ausschließlich Rohre aus zugelassenen Materialien. ! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

UMLUFT-ODER ABLUFTBETRIEB?

Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu können, braucht das AKTIVKOHLE-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen. Das Abluftrohr auf den waagrechten Strecken nicht nach offen geführt werden (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon einige Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

T1. Lichtschalter ON/OFF. T2. Schalter OFF/Geschwindigkeit 1. T3. Geschwindigkeitsauswahl 2. T4. Geschwindigkeitsauswahl 3.

WARTUNG

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Achtung! Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Perimetralabluftpaneel

Das Perimetralabluftpaneel so oft wie den Fettschutzfilter putzen, ein Tuch und ein nicht so hoch konzentriertes Reinigungsmittel benutzen. Niemals Schleifmittel benutzen.

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe anhängen, dann von vorne mit den zwei Knöpfen fixieren.

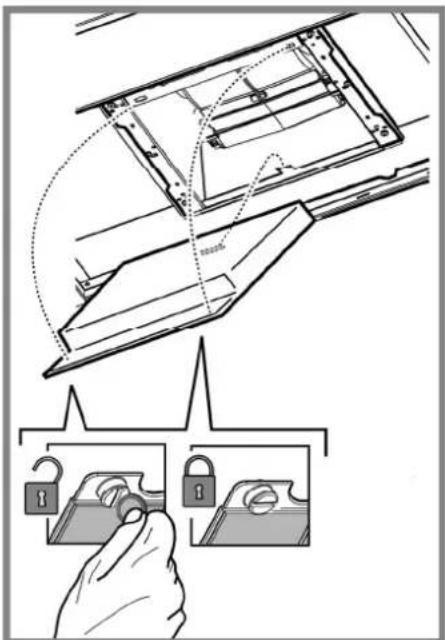

Demontage

Den Aktivkohlefilter entnehmen, indem man die Knöpfe, die an der Saugkappe fixiert sind, um 90° dreht.

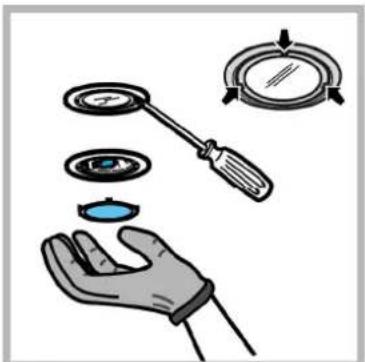

Ersetzen der Lampen

Das Gerät vom Stromnetz trennen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen mit 12V - 20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes

Symbol — eine durchgestrichene Abfalltonne — abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieser Produkte zu erhalten.

Entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233.

Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMV: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit ein und lassen Sie die Haube nach dem Kochen noch einige Minuten nachlaufen. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur in extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Reinigen Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst rufen:

• Wenn die Abzugshaube nicht funktioniert: Prüfen Sie, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist: Prüfen Sie, ob:

-die gewährte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.

• die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.

Prüfen, ob:

• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

TECHNISCHE DATEN

Model	Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
IHF6.4AMX	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.4AM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHGC6.5FAM X	60-112,5 68,5-112,5	59,8	45	15-12,5-12
IHBS9.5AM X	61,9-114 70,4-114	89,8	45	15-12,5-12
IHBS6.4AM X	61,9-114 70,4-114	59,8	45	15-12,5-12
IHGC9.5FAMX	62,3-114,8 72,7-114,8	89,8	45	15-12,5-12

Siehe Typenschild für die gesamte Lichtabsorption und die Absorption der Lampe.

Leistung	(W) Spannung	(V) Sockel		Größe (mm)
Halogenlampe 2	x 20W 12 G4	33xØ10

Teile, die nicht zum Lieferumfang des Produkts gehören
