FOIRE AUX QUESTIONS - EKI 701 R Exquisit
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice EKI 701 R - Exquisit et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EKI 701 R de la marque Exquisit.
MODE D'EMPLOI EKI 701 R Exquisit

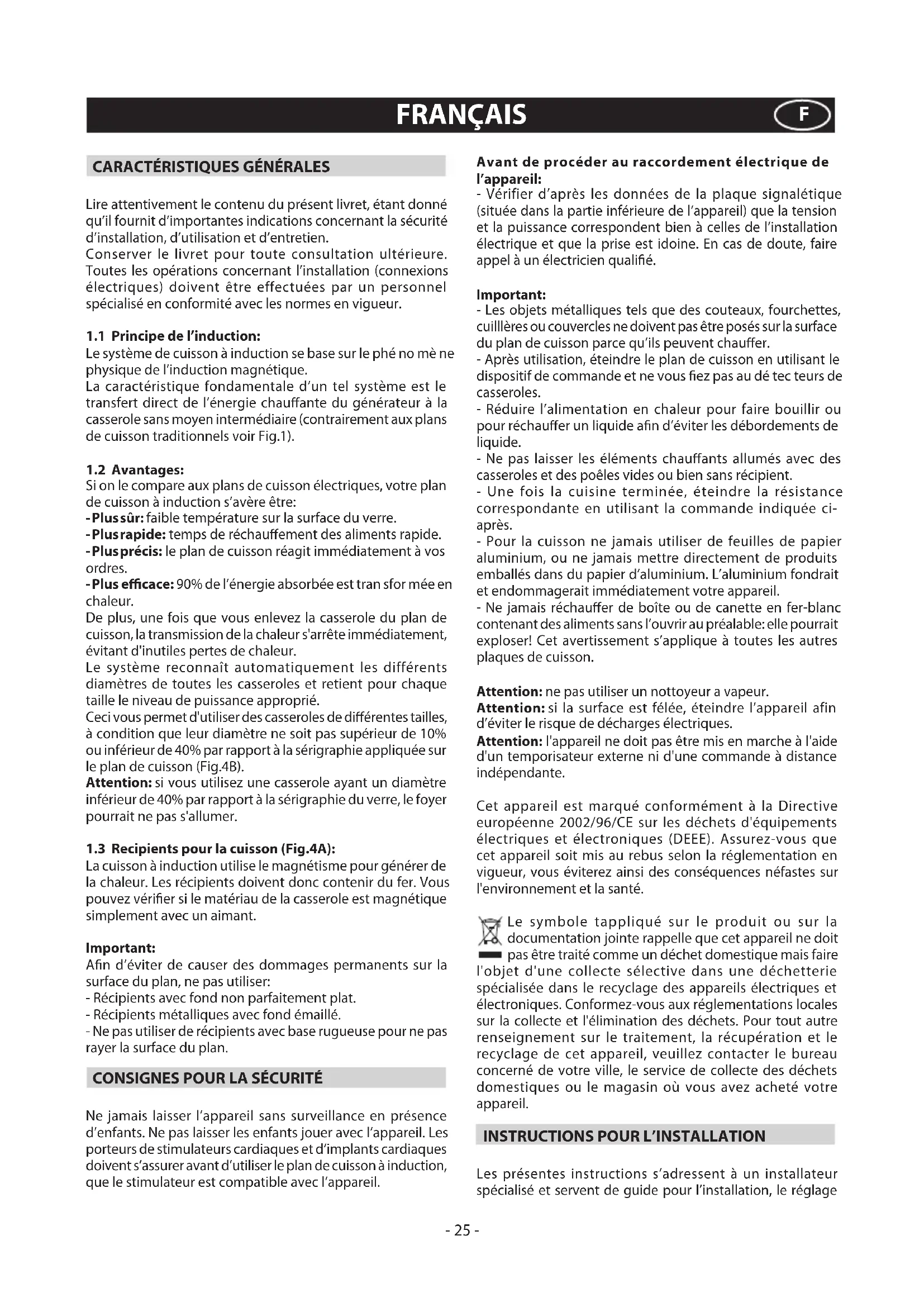

Lire attentivement le contenu du présent livret, étant donné qu’il fournit d’importantes indications concernant la sécurité d’installation, d’utilisation et d’entretien. Conserver le livret pour toute consultation ultérieure. Toutes les opérations concernant l’installation (connexions électriques) doivent être effectuées par un personnel spécialisé en conformité avec les normes en vigueur.
1.1 Principe de l’induction:
Le système de cuisson à induction se base sur le phé no mè ne physique de l’induction magnétique. La caractéristique fondamentale d’un tel système est le transfert direct de l’énergie chauante du générateur à la casserole sans moyen intermédiaire (contrairement aux plans de cuisson traditionnels voir Fig.1). 1.2Avantages: Si on le compare aux plans de cuisson électriques, votre plan de cuisson à induction s’avère être: - Plus sûr: faible température sur la surface du verre. - Plus rapide: temps de réchauement des aliments rapide. - Plus précis: le plan de cuisson réagit immédiatement à vos ordres. - Plus ecace: 90% de l’énergie absorbée est tran sfor mée en chaleur. De plus, une fois que vous enlevez la casserole du plan de cuisson, la transmission de la chaleur s'arrête immédiatement, évitant d'inutiles pertes de chaleur. Le système reconnaît automatiquement les différents diamètres de toutes les casseroles et retient pour chaque taille le niveau de puissance approprié. Ceci vous permet d'utiliser des casseroles de diérentes tailles, à condition que leur diamètre ne soit pas supérieur de 10% ou inférieur de 40% par rapport à la sérigraphie appliquée sur le plan de cuisson (Fig.4B). Attention: si vous utilisez une casserole ayant un diamètre inférieur de 40% par rapport à la sérigraphie du verre, le foyer pourrait ne pas s'allumer.
1.3 Recipients pour la cuisson (Fig.4A):
La cuisson à induction utilise le magnétisme pour générer de la chaleur. Les récipients doivent donc contenir du fer. Vous pouvez vérier si le matériau de la casserole est magnétique simplement avec un aimant. Important: An d’éviter de causer des dommages permanents sur la surface du plan, ne pas utiliser: - Récipients avec fond non parfaitement plat. - Récipients métalliques avec fond émaillé. - Ne pas utiliser de récipients avec base rugueuse pour ne pas rayer la surface du plan.
CONSIGNES POUR LA SÉCURITÉ
Ne jamais laisser l’appareil sans surveillance en présence d’enfants. Ne pas laisser les enfants jouer avec l’appareil. Les porteurs de stimulateurs cardiaques et d’implants cardiaques doivent s’assurer avant d’utiliser le plan de cuisson à induction, que le stimulateur est compatible avec l’appareil. Avantdeprocéderauraccordementélectriquede l’appareil: - Vérifier d’après les données de la plaque signalétique (située dans la partie inférieure de l’appareil) que la tension et la puissance correspondent bien à celles de l’installation électrique et que la prise est idoine. En cas de doute, faire appel à un électricien qualié. Important: - Les objets métalliques tels que des couteaux, fourchettes, cuilllères ou couvercles ne doivent pas être posés sur la surface du plan de cuisson parce qu’ils peuvent chauer. - Après utilisation, éteindre le plan de cuisson en utilisant le dispositif de commande et ne vous ez pas au dé tec teurs de casseroles. - Réduire l’alimentation en chaleur pour faire bouillir ou pour réchauer un liquide an d’éviter les débordements de liquide. - Ne pas laisser les éléments chauants allumés avec des casseroles et des poêles vides ou bien sans récipient. - Une fois la cuisine terminée, éteindre la résistance correspondante en utilisant la commande indiquée ci- après. - Pour la cuisson ne jamais utiliser de feuilles de papier aluminium, ou ne jamais mettre directement de produits emballés dans du papier d’aluminium. L’aluminium fondrait et endommagerait immédiatement votre appareil. - Ne jamais réchauer de boîte ou de canette en fer-blanc contenant des aliments sans l’ouvrir au préalable: elle pourrait exploser! Cet avertissement s’applique à toutes les autres plaques de cuisson. Attention: ne pas utiliser un nottoyeur a vapeur. Attention: si la surface est félée, éteindre l’appareil afin d’éviter le risque de décharges électriques. Attention: l'appareil ne doit pas être mis en marche à l'aide d'un temporisateur externe ni d'une commande à distance indépendante. Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé. Le symbole tappliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
INSTRUCTIONS POUR L’INSTALLATION
Les présentes instructions s’adressent à un installateur spécialisé et servent de guide pour l’installation, le réglage
- 25 -et l’entretien en conformité avec les lois et les normes en vigueur. Positionnement (Fig.6): L’appareil électroménager est conçu pour être encaissé dans un plan de travail, comme indiqué sur la gure spécique. Appliquer le matériau scellant en dotation le long de tout le périmètre de la plaque de cuisson et l’introduire dans le trou pour l’encastrement (dimensions de la découpe Fig.6B). Bloquer l’appareil électroménager sur le plan de travail par l’intermédiaire de supports, en les tournant selon l’épaisseur du plan (Fig.6A). Si la partie inférieure de l’appareil résulte accessible après l’installation, il faut monter un panneau séparateur G (Fig.9A) en respectant les distances indiquées (Fig.9B). Si l’appareil est installé au-dessus d’un four, le panneau n’est pas nécessaire (Fig.10A-10B). Important: si un four est placé sous le plan à induction il vaut mieux qu’il soit doté de ventilateur de refroidissement. Ne pas utiliser le plan à induction quand le nettoyage PYROLITIQUE est en fonction. Attention: pour qu’il puisse circuler le plus d’air frais possible, il doit y avoir une distance minimum de 40 mm entre le module et n’importe quel appareil installé au-dessous du plan à induction (Fig.10B). Il faut en tout cas permettre une aération adéquate. Pour consentir la circulation de l’air frais, il doit y avoir des ouvertures dans le meuble de la cuisine (Fig.9A-10A), en respectant les dimensions indiquées sur Fig.9B-10B. Connexionsélectriques(Fig.2B-Fig.3B): Avant d’eectuer les connexions électriques, s’assurer que: - le câble électrique de la terre est bien de 2 cm plus long que les autres câbles; - les caractéristiques de l’installation sont conformes aux indications sur la plaquette d’identication appliquée sur la partie infériSeure du plan de travail; - l’installation est dotée d’une mise à la terre ecace conforme aux normes et aux dispositions de la loi en vigueur. La mise à la terre est obligatoire aux termes de la loi. Si l'appareil n'est pas équipé d'un câble, utilisez-en un de type: «H05V2V2-F» pour des puissances jusqu'à 6400 Watt. La section de ce câble doit être d'au moins 2,5 mm
en cas de puissances supérieures. Le câble ne doit atteindre en aucun point une température supérieure de 50°C par rapport à la température ambiante. L'appareil est conçu pour être raccordé de manière permanente au secteur électrique, voilà pourquoi il est nécessaire de prévoir un interrupteur omnipolaire, avec une distance d'ouverture des contacts d'au moins 3 mm, approprié à la charge indiquée dans la plaquette conformément aux normes en vigueur (le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l'interrupteur). Une fois l'installation terminée, l'interrupteur omnipolaire doit être facilement accessible.
- Utilisation(Fig.4): A = Touche ON/OFF M1 = Afficheur zone de cuisson R1 M2 = Afficheur zone de cuisson R2 - AfficheurTimer M3 = Afficheur zone de cuisson R3 N = AfficheurTimer C = Touche de sélection zone de cuisson D = Touche “-” / Touche “-” Timer E = Touche “+” / Touche “+” Timer I = Indicateur point décimal - Appuyer sur la touche “ON/OFF” pour mettre la table de cuisson en marche, tous les afficheurs afficheront des zéros pendant 20 secondes environ avec des points décimaux qui clignotent. Si aucune opération n’est effectuée pendant ce laps de temps, la table de cuisson s’éteint. - Il est possible d'allumer une zone de cuisson, en sélectionnant une des touches “C”. - L'afficheur affichera les nombres correspondants ; celui de la zone intéressée sera plus lumineux, alors que les autres seront d'une intensité plus faible. - Pour régler le niveau de puissance souhaité, sélectionner les touches “+” ou “-”. - Sélectionner la touche “-” pour que le niveau de puissance se positionne directement sur 9. - Si après environ 10 secondes aucune opération n'est effectuée, la gradation de l'écran retourne à son état initial. La plaque continuera sa cuisson normale. - Si le niveau de puissance est configuré sur zéro, la zone de cuisson s'éteindra. - Pour éteindre une zone de cuisson sélectionner la touche “C” correspondante et positionner le niveau de puissance sur
- L'afficheur affichera les nombres correspondants ; celui de la zone intéressée sera plus lumineux, alors que les autres seront d'une intensité plus faible. - Toutes les opérations seront accompagnées d'un signal sonore “BIP”. - Lorsque l'on met une zone de cuisson “C” en position OFF et que la température de la surface en verre est supérieure à environ 65°, l'écran de la zone de cuisson concernée affichera une signalisation “H” fixe. Attention: Pour éviter d'endommager les circuits électroniques, la table est équipée d'un système de sécurité contre les surchaues. En cas de cuisson prolongée avec des niveaux de puissance élevés, la table pourrait temporairement éteindre un ou plusieurs foyers allumés jusqu'à ce que les températures reviennent aux niveaux programmés. L'écran du foyer momentanément éteint ache alternativement le niveau de puissance et E/2. Il cessera de clignoter dès réactivation du foyer. - 26 -•Fonctionclé: Afin d'éviter l'utilisation de la table de cuisson de la part d'enfants ou de personnes devant être surveillées, toutes les fonctions peuvent être verrouillées en procédant comme suit:
1- Allumer la table de cuisson (si elle est éteinte) en
sélectionnant la touche “ON/OFF”. Les zones de cuisson doivent être éteintes.
2- Appuyer en même temps sur la touche “-” et sur la
touche de la zone R2 (Fig.2) ou R4 (Fig.3) ou R3 (Fig.4) selon le modèle installé.
3- Appuyer une deuxième fois seulement sur la touche
de la zone de cuisson R2 (Fig.2) ou R4 (Fig.3) ou R3 (Fig.4) selon le modèle installé. Sur l’écran s’affichera la lettre “L” qui indique que la fonction est activée. Si une ou plusieurs zones sont encore chaudes, les lettres “H” et “L” s'afficheront en alternance sur les afficheurs correspondants. - Pour désactiverlafonctionclé, éteindre la table de cuisson (si elle est allumée) en sélectionnant la touche “ON/OFF”. - Une fois éteinte, réallumer la table de cuisson. - Appuyer en même temps sur la touche “-” et sur la touche de la zone R2 (Fig.2) ou R4 (Fig.3) ou R3 (Fig.4) selon le modèle installé. - Appuyer une deuxième fois seulement sur la touche “-”. - Tous les afficheurs afficheront des zéros pendant quelques secondes. - Si l’on éteint le plan quand la fonction CLE est activée, au moment de l’allumage suivant le plan se présentera dans la même situation, à savoir avec la fonction CLE activée. - La touche ON/OFF fonctionne même si la table de cuisson est allumée et si la fonction clé est activée.
- Détectionmagnétique: - La table est équipée d'une détection de casserole, en cas de récipient de cuisson inadéquat ou de foyer vide, il y a achage du symbole
Tandis qu'en cas de foyer encore chaud, il y aura achage du symbole alterné au symbole .
- O.S.D.(OverowSafetyDevice): La table est équipée d'un système de sécurité qui place tous les foyers en position OFF et active le verrouillage de sécurité (safety lock) en cas de présence de liquides ou d'objets sur la zone des commandes. Il y aura affichage clignotant des symboles suivants qui seront désactivés dès que l'objet ou le liquide sera enlevé. La table s'éteindra automatiquement.
- Timer: Remarque:le Timer peut être activé en même temps sur tous les zones de cuisson. Cette fonction permet d’établir la durée de temps (de 1 à 99 minutes) pour l’extinction automatique de la zone de cuisson sélectionnée. Activation:
1- Sélectionner la zone de cuisson “C”.
2- Régler le niveaudecuisson.
3- Appuyer en même temps sur les touches “+” et “-”. Le
point décimal commence à clignoter “•” Le temps du Timer sera affiché dans les afficheurs correspondants.
4- Régler le temps dans les 10 secondes environ à l'aide
des touches “+” et “-”. En appuyant directement sur la touche “-”, le temps sera réglé à 30 minutes. Version3/4foyers: - Si le point décimal “•” s'affiche sur les afficheurs, cela signifie que le Timer est activé. - Pendant la cuisson, le temps réglé au préalable à l'aide du Timer n'est pas affiché. - Pour afficher le temps résiduel du Timer d'une zone de cuisson, sélectionner la zone de cuisson et appuyer en même temps sur les touches “+” et “-”. Les afficheurs de “B1” et “B2” (version 4 foyers) et les afficheurs “M2” et “N” (version 3 foyers) afficheront le temps résiduel. - La fin du temps est indiquée par un signal sonore “BIP” et par le clignotement des afficheurs du Timer. Pour interrompre le signal sonore, sélectionner n'importe quelle touche. Sinon le signal sonore se désactivera automatiquement après 2 minutes environ. Version2foyers: - Si le point décimal “•” s'affiche sur les afficheurs, cela signifie que le Timer est activé. - Un point décimal clignotant indique la zone avec le temps du Timer le plus court et donc la première zone qui s'éteindra. L'afficheur du Timer affichera le temps résiduel de la prochaine zone qui s'éteindra. - Pour afficher le temps résiduel du Timer d'une zone de cuisson: sélectionner la zone intéressée, appuyer en même temps sur les touches “+” et “-”, l'afficheur du Timer “F” affichera alors le temps résiduel. - La fin du temps est indiquée par un signal sonore “BIP” et par le clignotement des afficheurs du Timer. Pour interrompre le signal sonore, sélectionner n'importe quelle touche. Sinon le signal sonore se désactivera automatiquement après 2 minutes environ. Pour désactiverlafonctionTimeravantletempssaisi, sélectionner la zone de cuisson intéressée et appuyer en même temps sur les touches “+” et “-”. En sélectionnant une deuxième fois la touche “-”, le temps devient 0. Après quoi, la zone de cuisson continue à fonctionner normalement.
- MinuteMinder(Minuteur): Cette fonction peut être utilisée aussi bien avec les zones de cuisson activées/désactivées qu'avec le temporisateur activé. - Le Minute Minder permet de sélectionner un compte à rebours établi allant de 1 à 99 minutes. Lorsque le temps touche à sa n, le plan émet un signal sonore sans changer les fonctions actives. Activation:
1- La fonction s'active quand la table de cuisson est
2- Appuyer en même temps sur les touches “+” et “-”.
3- Régler le temps dans les 10 secondes environ à l'aide
des touches “+” et “-”. En appuyant directement sur la touche “-”, le temps sera réglé à 30 minutes. Version3/4foyers: - Si aucune zone n'est active ou si la table de cuisson est désactivée à l'aide de la touche ON/OFF, le point décimal des afficheurs R2 et R3 commence à clignoter. - Si la table de cuisson est allumée quand la fonction Minute Minder (Minuteur) est activée, alors tous les écrans affichent des zéros. Sélectionner en même temps les touches “+” e “-” et le temps résiduel s'affichera. - Pour afficher le temps résiduel du Minute Minder (Minuteur), appuyer en même temps sur les touches “+” et “-”. Les afficheurs de “B1” et “B2” (version 4 foyers) et les afficheurs “M2” et “N” (version 3 foyers) afficheront le temps résiduel. - La fin du temps est indiquée par un signal sonore “BIP” - 27 -et par le clignotement des afficheurs du Timer. Pour interrompre le signal sonore, sélectionner n'importe quelle touche. Sinon le signal sonore se désactivera automatiquement après 2 minutes environ. Version2foyers: - Si les afficheurs “F” du Timer ou si la table de cuisson est désactivée à l'aide de la touche ON/OFF, le temps résiduel de la fonction Minute Minder (Minuteur) s'affichera. - Si le Minute Minder (Minuterie) et le Timer sont activés, l'afficheur “F” signalera le temps qui va terminer. S'il s'agit de la fonction Timer, le point décimal de la zone intéressée clignotera. - La fin du temps est indiquée par un signal sonore “BIP” et par le clignotement des afficheurs du Timer. Pour interrompre le signal sonore, sélectionner n'importe quelle touche. Sinon le signal sonore se désactivera automatiquement après 2 minutes environ. Pour acherlafonctionMinuteMinder(Minuterie)avant la n du temps, appuyer en même temps sur les touches “+” et “-”. En sélectionnant une deuxième fois la touche “-”, le temps s'annule. Après quoi, la zone de cuisson continue à fonctionner normalement. Il est possible d'utiliser la fonction Minute Minder (Minuterie) et le Timer en même temps.
- Booster(Fig.2-3-4): Certains modèles sont équipés d'une fonction Booster qui permet d'accélérer les temps de cuisson en appliquant une puissance supérieure à la valeur nominale dans un laps de temps déni. Les zones de cuisson munies de cette fonction sont indiquées sur les Fig.2-3-4 par la lettre (Z).
1- Pour l'activer, allumer la zone de cuisson intéressée en
portant le niveau de puissance à 9.
2- En sélectionnant la touche “+”, la lettre “P” s'affichera.
- La fonction Booster peut être activée en même temps sur toutes les zones munies de cette fonction. - La fonction Booster sera active pendant 5 minutes environ; au terme de ce délai, la cuisson continuera au niveau 9. - Pour interrompre cette fonction, sélectionner la zone de cuisson intéressée et la touche “-” jusqu'à ce que le niveau désiré soit atteint. - Toutes les opérations seront accompagnées d'un signal sonore “BIP”. - Le Booster pourrait ne pas se mettre en marche si la zone de cuisson (indiquée par la lettre (Z)) a été activée au préalable avec des niveaux de température élevée.
- Gestionintégréedelapuissance(Fig.5): Chaque phase (celle-ci est divisée en deux zones en ligne verticale: F1 et F2) peut consommer une puissance maximale de 3700W. Si cette puissance est dépassée, par exemple avec l'activation du Booster, le logiciel réduit automatiquement la puissance de la zone préalablement sélectionnée jusqu'à ce que la puissance admise soit atteinte. L'afficheur de la zone ayant la puissance limitée commencera à clignoter pendant 3 secondes environ. Pendant ce laps de temps, il est possible de modifier le niveau de puissance.
- Entretien(Fig.8): Éliminer tous résidus de nourriture éventuels ainsi que les gouttes de graisse de la surface de cuisson à l’aide du racloir spécial fourni sur demande. Nettoyer le mieux possible l’emplacement chaué en ayant recours à du SIDOL, STAHLFIX ou à d’autres produits similaires et à un chion-papier, ensuite rincer à l’eau et sécher avec un chion bien propre. Au moyen du racloir spécial (en option) éliminer immédiatement de l’emplacement chaué de cuisson les fragments de feuilles d’aluminium et la matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d’aliments ayant un contenu de sucre élevé. De cette façon, tout dommage possible à la surface du plan est évité. En aucun cas il faut se servir d’éponges abrasives ou de détergents chimiques irritants tels que spray pour le four ou dégraisseurs.
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS. - 28 -•Codeserreurs: Code erreur: Description: Causes possibles: Rétablissement de l'erreur: C La zone de cuisson peut être congurée si un "C" statique est aché. Il ne s'agit pas d'une erreur, l'utilisateur se trouve dans le menu Service. Un récipient adapté doit être placé sur la zone de cuisson correspondante. C/- La zone de cuisson peut être congurée si un "C" clignotant est aché. Après une conguration réussie, le signe "-" apparait sur l’acheur correspondant. Si le signe "-" ne s'ache pas, vérier les causes possibles de l'E/5. L'utilisateur se trouve dans le menu Service, il ne s'agit pas d'une erreur. Attendre que le signe "-" s'ache ou abandonner les activités de conguration en appuyant sur la touche de sélection, le "C" ne clignote plus. E Un "E" clignotant sur chaque zone de cuisson indique que toutes les congurations seront supprimées. L'utilisateur se trouve dans le menu Service, il ne s'agit pas d'une erreur. Conguration manuelle. E/2 Températures maximales dépassées. Température électronique trop élevée. Le système doit se refroidir. E/3 Récipient non adapté. Le récipient crée un point de service incorrect sur le module risquant d'abimer les appareils, ex. TBPI.
1. L'erreur est supprimée
automatiquement après 8s, la zone de cuisson peut alors être utilisée à nouveau. Si d'autres erreurs se vérient, il faut changer le rècipient. E/4 Module induction non conguré. Module induction non conguré.
1. Supprimer la conguration
des zones de cuisson et activer la conguration manuelle.
2. Lancer le menu de service de l'UI
pour congurer le module induction. E/5 Absence de communication entre l'UI et le module induction. Le module induction n'est pas alimenté électriquement. Contacter le service technique. E/6 Défaillance alimentation électrique.
1. Défaillance de détection de
l'alimentation électrique.
Contacter le service technique. E/8 Défaillance ventilateur. Défaut du ventilateur ou de la commande électronique. Contacter le service technique. E/9 Défaut du capteur T sur inducteur. Signal du capteur hors Plage; capteur ou électronique défectueux. Contacter le service technique. E/A Défaut électronique du module induction. Défaut électronique détecté par l'autocontrôle du module. Contacter le service technique. E/C Défaut de conguration. 2 zones de cuisson sont dédiées au même élément de l'UI.
