BRUKSANVISNING EKI 701 R Exquisit

2- Ved tryk på tasten “+” vises bogstavet “P” på displayet.

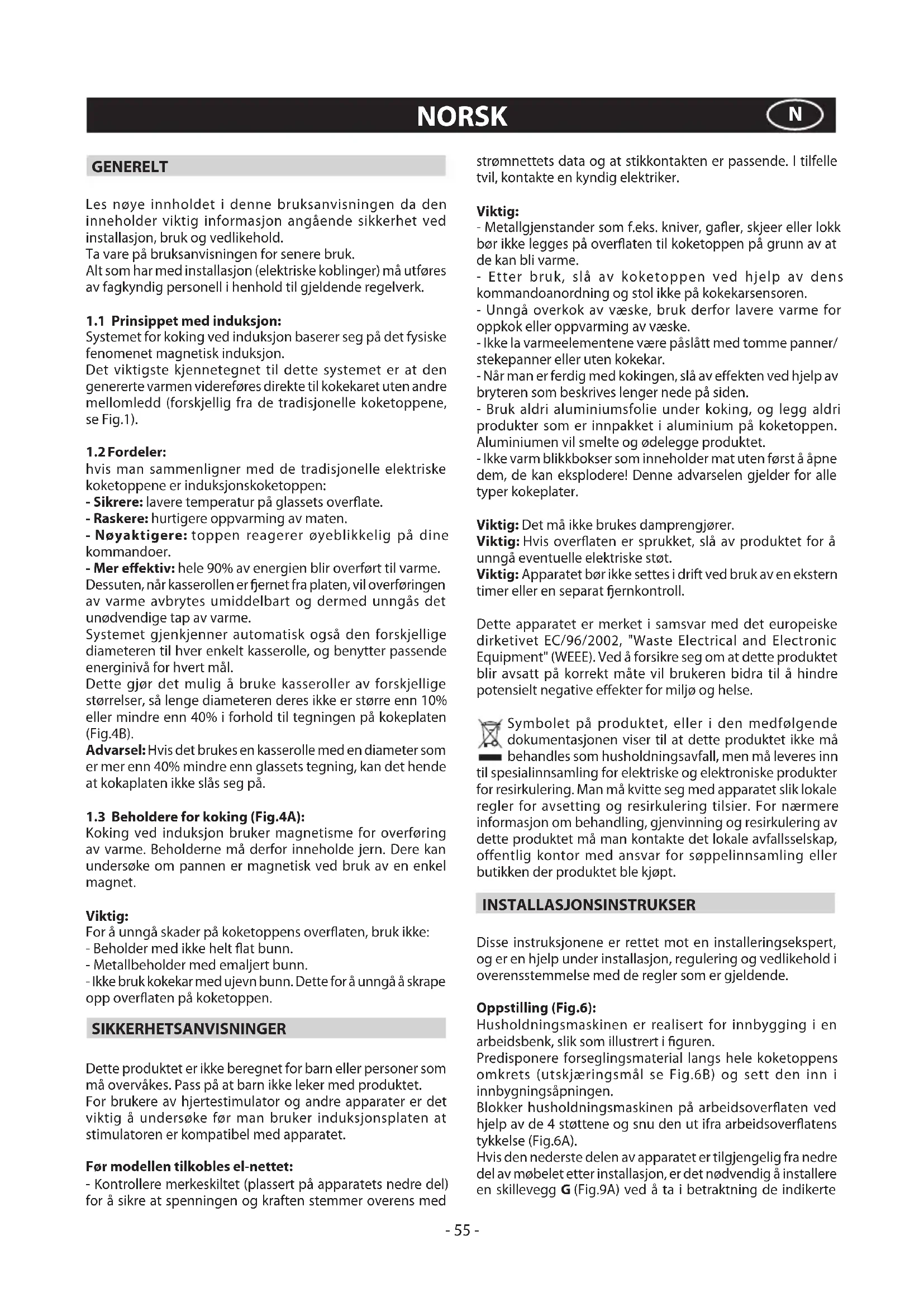

GENERELT Les nøye innholdet i denne bruksanvisningen da den inneholder viktig informasjon angående sikkerhet ved installasjon, bruk og vedlikehold. Ta vare på bruksanvisningen for senere bruk. Alt som har med installasjon (elektriske koblinger) må utføres av fagkyndig personell i henhold til gjeldende regelverk. 1.1Prinsippetmedinduksjon: Systemet for koking ved induksjon baserer seg på det fysiske fenomenet magnetisk induksjon. Det viktigste kjennetegnet til dette systemet er at den genererte varmen videreføres direkte til kokekaret uten andre mellomledd (forskjellig fra de tradisjonelle koketoppene, se Fig.1).

hvis man sammenligner med de tradisjonelle elektriske koketoppene er induksjonskoketoppen: -Sikrere:lavere temperatur på glassets overate. -Raskere:hurtigere oppvarming av maten. -Nøyaktigere:toppen reagerer øyeblikkelig på dine kommandoer. -Mereektiv:hele 90% av energien blir overført til varme. Dessuten, når kasserollen er ernet fra platen, vil overføringen av varme avbrytes umiddelbart og dermed unngås det unødvendige tap av varme. Systemet gjenkjenner automatisk også den forskjellige diameteren til hver enkelt kasserolle, og benytter passende energinivå for hvert mål. Dette gjør det mulig å bruke kasseroller av forskjellige størrelser, så lenge diameteren deres ikke er større enn 10% eller mindre enn 40% i forhold til tegningen på kokeplaten (Fig.4B). Advarsel: Hvis det brukes en kasserolle med en diameter som er mer enn 40% mindre enn glassets tegning, kan det hende at kokaplaten ikke slås seg på. 1.3Beholdereforkoking(Fig.4A): Koking ved induksjon bruker magnetisme for overføring av varme. Beholderne må derfor inneholde jern. Dere kan undersøke om pannen er magnetisk ved bruk av en enkel magnet. Viktig: For å unngå skader på koketoppens overaten, bruk ikke: - Beholder med ikke helt at bunn. - Metallbeholder med emaljert bunn. - Ikke bruk kokekar med ujevn bunn. Dette for å unngå å skrape opp overaten på koketoppen. SIKKERHETSANVISNINGER Dette produktet er ikke beregnet for barn eller personer som må overvåkes. Pass på at barn ikke leker med produktet. For brukere av hjertestimulator og andre apparater er det viktig å undersøke før man bruker induksjonsplaten at stimulatoren er kompatibel med apparatet. Førmodellentilkoblesel-nettet: - Kontrollere merkeskiltet (plassert på apparatets nedre del) for å sikre at spenningen og kraften stemmer overens med strømnettets data og at stikkontakten er passende. I tilfelle tvil, kontakte en kyndig elektriker. Viktig: - Metallgjenstander som f.eks. kniver, gaer, skjeer eller lokk bør ikke legges på overaten til koketoppen på grunn av at de kan bli varme. - Etter bruk, slå av koketoppen ved hjelp av dens kommandoanordning og stol ikke på kokekarsensoren. - Unngå overkok av væske, bruk derfor lavere varme for oppkok eller oppvarming av væske. - Ikke la varmeelementene være påslått med tomme panner/ stekepanner eller uten kokekar. - Når man er ferdig med kokingen, slå av eekten ved hjelp av bryteren som beskrives lenger nede på siden. - Bruk aldri aluminiumsfolie under koking, og legg aldri produkter som er innpakket i aluminium på koketoppen. Aluminiumen vil smelte og ødelegge produktet. - Ikke varm blikkbokser som inneholder mat uten først å åpne dem, de kan eksplodere! Denne advarselen gjelder for alle typer kokeplater. Viktig:Det må ikke brukes damprengjører. Viktig:Hvis overaten er sprukket, slå av produktet for å unngå eventuelle elektriske støt. Viktig:Apparatet bør ikke settes i drift ved bruk av en ekstern timer eller en separat ernkontroll. Dette apparatet er merket i samsvar med det europeiske dirketivet EC/96/2002, "Waste Electrical and Electronic Equipment" (WEEE). Ved å forsikre seg om at dette produktet blir avsatt på korrekt måte vil brukeren bidra til å hindre potensielt negative eekter for miljø og helse. Symbolet på produktet, eller i den medfølgende dokumentasjonen viser til at dette produktet ikke må behandles som husholdningsavfall, men må leveres inn til spesialinnsamling for elektriske og elektroniske produkter for resirkulering. Man må kvitte seg med apparatet slik lokale regler for avsetting og resirkulering tilsier. For nærmere informasjon om behandling, gjenvinning og resirkulering av dette produktet må man kontakte det lokale avfallsselskap, offentlig kontor med ansvar for søppelinnsamling eller butikken der produktet ble kjøpt. INSTALLASJONSINSTRUKSER Disse instruksjonene er rettet mot en installeringsekspert, og er en hjelp under installasjon, regulering og vedlikehold i overensstemmelse med de regler som er gjeldende. Oppstilling (Fig.6): Husholdningsmaskinen er realisert for innbygging i en arbeidsbenk, slik som illustrert i guren. Predisponere forseglingsmaterial langs hele koketoppens omkrets (utskjæringsmål se Fig.6B) og sett den inn i innbygningsåpningen. Blokker husholdningsmaskinen på arbeidsoveraten ved hjelp av de 4 støttene og snu den ut ifra arbeidsoveratens tykkelse (Fig.6A). Hvis den nederste delen av apparatet er tilgjengelig fra nedre del av møbelet etter installasjon, er det nødvendig å installere en skillevegg G (Fig.9A) ved å ta i betraktning de indikerte - 55 -avstandene (Fig.9B). Hvis man installerer en ovn under, er dette ikke nødvendig (Fig.10A - 10B). Viktig: dersom en stekeovn befinner seg under induksjonstoppen er å foretrekke at den er utstyrt med en avkjølingsvifte. Ikke bruk koketoppen mens rengjøringsfunksjonen PIROLITICA er i funksjon. Væroppmerksom:for at det skal kunne sirkulere så mye frisk luft som mulig, må det være en avstand på minst 40 mm mellom modulen og et hvilket som helst apparat installert under induksjonstoppen (Fig.10B). Man må tillate en passende lufting. For å tillate sirkulasjon av frisk luft, må det være åpninger i kjøkkenmøblene (Fig.9A - 10A). Respektere antallene som indikert i Fig.9B – 10B. Elektriskekoblinger(Fig.2B-Fig.3B): Før man utfører de elektriske koblingene må man forsikre seg om at: - den elektriske jordkabelen må være 2 cm. Lenger i forhold til andre kabler; - anleggets kjennetegn tilfredsstiller de indikasjoner som er gitt på identikasjonsskiltet som benner seg på den nedre delen av arbeidsbenken; - anlegget er utstyrt med en jording som er i henhold til gjeldende regelverk. Jording er obligatorisk. I tilfelle hvitevaren ikke er ustyrt med kabel, benytte typen: “H05V2V2-F” for effekt på opptil 6400 Watt, kabelens tverrsnitt må være på minimum 2.5 mm

, mens den for høyere eekter må være 4 mm

Kaleben må under ingen forhold nå en temperatur som er 50°C høyere enn romtemperaturen. Apparatet er ment for å kobles konstant til el-nettet, Det er derfor nødvendig å sette inn en erpols-bryter, med en minimumsavstand på 3 mm mellom kontaktene, som har dimensjoner i overensstemmelse med kraften angitt på merkeskiltet og i samsvar med gjeldende regler (jordet gul/ grønn ledning må ikke brytes av med en bryter). Når apparatet er ferdig installert må erpols-bryteren være lett tilgjengelig.

• Bruk(Fig.4): A = ON/OFF tast M1 = Display forkokesoneR1 M2 = Display forkokesoneR2–DisplayforTimer M3 = Display forkokesoneR3 N=DisplayforTimer C = Tast for valg avkokesone D = Tast “-” / Tast “-” for Timer E = Tast “+” / Tast “+” for Timer I = Indikator fordesimalpunkt - For å slå på koketoppen trykker man på “ON/OFF” tasten, på alle display vil man i cirka 20 sekunder se null-tall og blinkende desimalpunkt. Hvis ingenting utføres innen denne tiden, slår toppen seg av. - Det er mulig å slåpåkunenkokesone ved å velge en av “C”-tastene. - Displayet viser tilsvarende tall; de som tilhører sonen for grader vil være intense, mens de andre vil være svakere. - For å regulere til ønsket ytelsesnivå, bruker man tastene “+” eller “-”. - Ved å velge tasten “-”, plasser ytelsesnivået seg direkte på

- Hvis ingenting utføres innen cirka 10 sekunder, går graderingen på displayet tilbake til den innledende. Toppen vil fortsette sin normale koking. - Hvis ytelsesnivået stilles inn på 0, slår kokesonen seg av. - For å slåavkokesonen velger man tilhørende “C”-tast og plasserer kokenivået på 0. - Displayet viser tilsvarende tall; de som tilhører sonen for grader vil være intense, mens de andre vil være svakere. - Alle inngrep kobles til et lydsignal “BIP”. - Når man plasserer en kokesone “C” på OFF, og glassoverflaten har en temperatur på mer enn cirka 65°, viser sonens display en vedvarende “H”. Advarsel: For å forhindre at de elektroniske kretsene skades, er komfyren utstyrt med en varmevernsinnretning. I situasjoner der apparatet brukes ved høye ytelsesnivåer over lang tid, kan det hende at komfyren kobler ut én eller ere av de aktiverte sonene midlertidig, inntil temperaturen kommer tilbake til innstilt nivå. På displayet som tilsvarer kokesonen som har blitt slått av midlertidig, vises ytelsesnivået vekselvis med E/2. Dette vil slutte å blinke når kokesonen har blitt reaktivert.

• Låsefunksjoner: For å hindre at barn eller personer med behov for tilsyn tar koketoppen i bruk, kan dennes funksjoner blokkeres. Dette gjør man på følgende måte:

1- Slå på toppen (hvis den er av) gjennom “ON/OFF” tasten.

Kokesonene må være av.

2- Trykk samtidig på “-” tasten og tasten som tilhører sone

R2 (Fig.2), R4 (Fig.3) eller R3 (Fig.4), alt etter hvilken modell man har.

3- Trykk en til gang kun på tasten som tilhører kokesone

R2 (Fig.2), R4 (Fig.3) eller R3 (Fig.4), alt etter hvilken modell man har. På displayet vises bokstaven “L”. Dette betyr at funksjonen er aktivert. Hvis en eller flere soner fremdeles er varme, vil tilhørende display vise vekselsvis bokstavene “H” og “L”. - For å deaktiverelåsefunksjonen slår man av toppen (hvis den er på) gjennom “ON/OFF” tasten. - Etter at toppen er slått av, slår man den på igjen. - Trykk samtidig på “-” tasten og tasten som tilhører sone R2 (Fig.2), R4 (Fig.3) eller R3 (Fig.4), alt etter hvilken modell man har. - Trykk en til gang kun på “-” tasten. - 56 -- Alle display viser null-tall i noen sekunder. - Hvis man slår av toppen når LÅSE-funksjonen er aktivert, vil denne befinne seg i samme situasjon når den slås på igjen. Det vil si at LÅSE-funksjon er aktivert. - Hvis komfyren er påslått og låsefunksjonen er aktivert, vil knappen ON/OFF fortsatt virke.

• Overytsikkerhetsinnretning: Komfyren er utstyrt med et sikkerhetssystem som ytter alle varme plater til OFF-posisjon og aktiverer sikkerhetslåsen når væsker eller andre gjenstander oppdages på kontrollpanel. Disse symbolene vil blinke på displayet:

De kan deaktiveres ved å erne gjenstanden eller væsken. Komfyren vil slå seg av automatisk.

begynner å blinke “•”. Tid for Timer vil vises på tilhørende display.

4- Reguler tiden innen cirka 10 sekunder gjennom tastene

“+” og “-”. Ved å trykke direkte på “-” tasten, stilles tiden inn på 30 minutter. Versjonmed3/4kokepunkt: - H vis desimalpunktet “•” er synlig på displayet, betyr dette at Timer er aktivert. - Timers forhåndsinnstilte tid vises ikke på displayet under koking. - For å vise Timers gjenværende tid for en kokesone, må man velge gjeldende kokesone og trykke samtidig på tastene “+” og “-”. På display “B1” og “B2” (versjon med 4 kokepunkt) og på display “M2” og “N” (versjon med 3 kokepunkt) får man frem gjenværende tid. - Utgått tid indikeres gjennom et lydsignal “BIP” og ved at display for Timer blinker. For å avbryte lydsignalet trykker man på en hvilken som helst tast. Hvis lydsignalet ikke avbrytes manuelt, stanser det automatisk etter cirka 2 minutter. Versjonmed2kokepunkt: - H vis desimalpunktet “•” er synlig på displayet, betyr dette at Timer er aktivert. - Et blinkende desimalpunkt indikerer sonen hvor Timers tid er lavest, og dermed sonen som først vil bli slukket. Timers display viser gjenværende tid for neste sone som vil bli slukket. - For å vise gjenværende tid for Timer for en kokesone: velg gjeldende kokesone, trykk samtidig på “+” og “-”, gjenværende tid vil deretter vises på Timer “F” sin display. - Utgått tid indikeres gjennom et lydsignal “BIP” og ved at display for Timer blinker. For å avbryte lydsignalet trykker man på en hvilken som helst tast. Hvis lydsignalet ikke avbrytes manuelt, stanser det automatisk etter cirka 2 minutter. For å deaktivereTimer-funksjonenførinnstilttid, velger man gjeldende kokesone og trykker samtidig på tastene “+” og “-”. Ved å trykke en til gang på “-” tasten, plasserer man tiden på

0. Kokesonen fortsetter deretter sin normale funksjon.

• MinuteMinder(Countdown): Denne funksjonen kan anvendes både for aktiverte/ deaktiverte kokesoner og for soner med innført Timer. - Minute Minder tillater å stille inn en nedtelling som går fra 1 til 99 minutter. Når innstilt tid er ferdig, vil koketoppen gi fra seg et akustisk signal uten at de funksjonene som er aktiverte forandres. Aktivering:

1- Funksjonen aktiveres når koketoppen er på.

2- Trykk samtidig på tastene “+” og “-”.

3- Reguler tiden innen cirka 10 sekunder gjennom tastene

“+” og “-”. Ved å trykke direkte på “-” tasten, stilles tiden inn på 30 minutter. Versjonmed3/4kokepunkt: - Hvis ingen av sonene er aktivert, eller hvis koketoppen deaktiveres gjennom ON/OFF tasten, begynner desimalpunktet på display R2 og R3 å blinke. - Hvis toppen slås på når funksjonen Minute Minder er aktivert, vil man kunne se null-tall på alle display. Ved å velge “+” og “-” tastene samtidig, vises gjenværende tid. - For å vise gjenværende tid for Minute Minder trykker man samtidig på tastene “+” og “-”. På display tilhørende “B1” og “B2” (versjon med 4 kokepunkt), og på display “M2” og “N” (versjon med 3 kokepunkt), vises gjenværende tid. - Utgått tid indikeres gjennom et lydsignal “BIP” og ved at display for Timer blinker. For å avbryte lydsignalet trykker man på en hvilken som helst tast. Hvis lydsignalet ikke avbrytes manuelt, stanser det automatisk etter cirka 2 minutter. Versjonmed2kokepunkt: - Hvis Timers display “F”, eller toppen, deaktiveres gjennom ON/OFF tasten, vises gjenværende tid for Minute Minder. - Hvis både Minute Minder og Timer er aktivert, viser display “F” den tiden som går ut først. Hvis det dreier seg om Timer-funksjonen, blinker desimalpunktet til tilhørende sone. - Utgått tid indikeres gjennom et lydsignal “BIP” og ved at display for Timer blinker. For å avbryte lydsignalet trykker man på en hvilken som helst tast. Hvis lydsignalet ikke avbrytes manuelt, stanser det automatisk etter cirka 2 minutter. For å deaktiverefunksjonenMinuteMinderførinnstilttid trykker man samtidig på tastene “+” og “-”. Ved å trykke en til gang på “-” tasten, plasseres tiden på null. Kokesonen fortsetter deretter sin normale funksjon. Det er mulig å anvende Minute Minder og Timer samtidig.

• Booster(Fig.2-3-4): Med utgangspunkt i modellen du har, er apparatet utstyrt med et system Booster som gjør det mulig å fremskynde koketiden, ved å bruke høyere eekt enn den nominelle innenfor en bestemt tidsramme. Kokesonene som er utstyrt med denne funksjonen indikeres i Fig.2-3-4 med bokstaven (Z).

1- For å aktivere funksjonen slår man på den aktuelle

kokesonen og plasserer den på ytelsesnivå 9.

2- Når man trykker på “+” tasten, viser displayet bokstaven

“P”. - Booster-funksjonen kan aktiveres samtidig på alle egnede - 57 -soner. - Booster-funksjonen vil være aktivert i cirka 5 minutter. Etterpå fortsetter kokingen ved nivå 9. - For å avbryte denne funksjonen, trykker man på gjeldende sone og “-” tasten helt til man kommer til ønsket nivå. - Alle inngrep kobles til et lydsignal “BIP”. - Det kan forkomme at Booster ikke aktiverer seg hvis kokesonen (indikert med bokstaven (Z)) ble aktivert forut med høyt temperaturnivå.

• Integrerendestyringavytelsen(Fig.5): Hver fase (denne er delt inn i to soner i vertikal linje: F1 og F2) er i stand til å anvende en maksimal ytelse på 3700W. Hvis man overgår denne grensen, for eksempel gjennom aktivering av Booster, senker koketoppens software automatisk ytelsen for sonen som ble valgt forut, helt til den når tillatt grense. Display for sonen med begrenset ytelse blinker i cirka 3 sekunder. Under denne tidsperioden har man mulighet til å endre på ytelsesnivået.

• Vedlikehold(Fig.8): Fjern eventuelle matrester og fettdråper fra overaten ved å bruke en spesiele skrape (ekstrautstyr). Rengjør det oppvarmede området på best mulig måte ved å bruke SIDOL, STAHLFIX eller andre lignende produkter sammen med en papirduk. Skyll deretter av med vann og tørk med en ren duk. Fjern umiddelbart (ved hjelp av den spesielle skrapen som er ekstrautsyr) aluminiumsbiter, smeltet plast, sukkerrester og alt annet med høyt sukkerinnhold fra den varme overaten. På denne måten unngår man å skade platetoppens overate. Bruk aldri slipemiddel eller kjemiske rengjøringsmidler som f.eks. spray for stekeovn eller ekkerner. PRODUSENTEN AVSTÅR FRA ALT ANSVAR DERSOM DE

etter 8s og kokesonen kan anvendes på nytt. Skulle det komme opp ere feil, må kjelen byttes ut. E/4 Ikke kongurert induksjonsmodul. Induksjonsmodulen er ikke kongurert.

kongurere induksjonsmodulen. E/5 Ingen kommunikasjon mellom Ul og induksjonsmodul. Induksjonsmodulen er ikke tilkoplet strøm. Ta kontakt med teknisk servicesenter. E/6 Forstyrrelse på hovedlinje. 1. Feil under frekvensdetektering av hovedlinjen.

Ta kontakt med teknisk servicesenter. E/8 Feil på viften. Vifte eller kontroll for elektronikk er skadet. Ta kontakt med teknisk servicesenter. E/9 Skadet T sensor eller induksjon. Sensorsignal utenfor gyldig område; sensor eller elektronikk er skadet. Ta kontakt med teknisk servicesenter. E/A Induksjonsmodulens hardware er skadet. Skade på anordningens hardware ble oppdaget under modulens selvtesting. Ta kontakt med teknisk servicesenter. E/C Feil kongurering. 2 kokesoner er tildelt samme Ul element.

1. Slett den aktuelle kongureringen

/ manuelle kongureringen med service-menyen. E/H Fast sensorverdi. - Systemet må kjøle seg ned. - 59 -SVERIGE
