BRUGSANVISNING EKI 701 R Exquisit

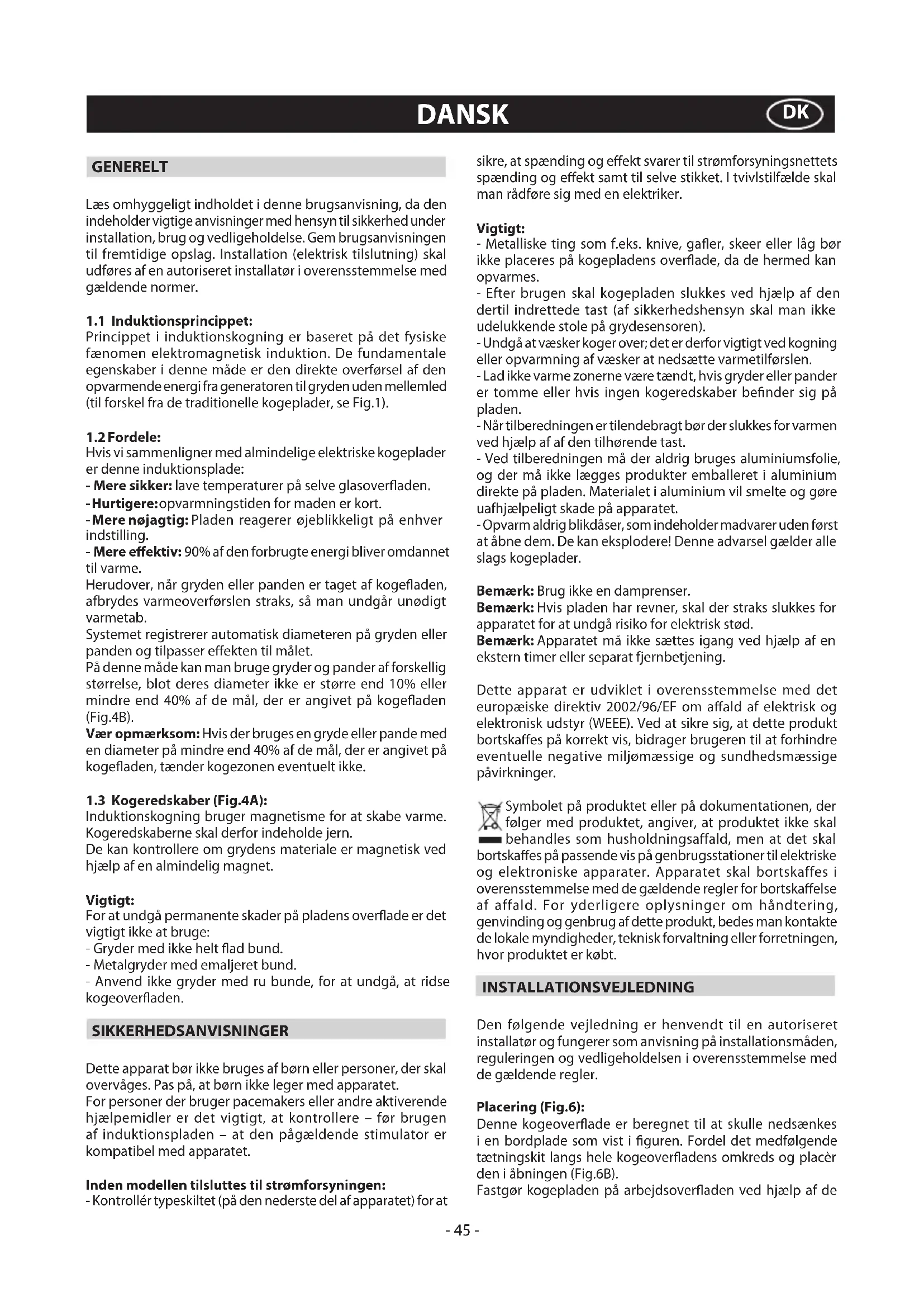

atual através do menu de serviço. E/H Valor xo do sensor. - É preciso arrefecer o sistema. - 44 -GENERELT Læs omhyggeligt indholdet i denne brugsanvisning, da den indeholder vigtige anvisninger med hensyn til sikkerhed under installation, brug og vedligeholdelse. Gem brugsanvisningen til fremtidige opslag. Installation (elektrisk tilslutning) skal udføres af en autoriseret installatør i overensstemmelse med gældende normer. 1.1Induktionsprincippet: Princippet i induktionskogning er baseret på det fysiske fænomen elektromagnetisk induktion. De fundamentale egenskaber i denne måde er den direkte overførsel af den opvarmende energi fra generatoren til gryden uden mellemled (til forskel fra de traditionelle kogeplader, se Fig.1).

Hvis vi sammenligner med almindelige elektriske kogeplader er denne induktionsplade: -Meresikker:lave temperaturer på selve glasoveraden. - Hurtigere: opvarmningstiden for maden er kort. - Mere nøjagtig: Pladen reagerer øjeblikkeligt på enhver indstilling. -Mereeektiv:90% af den forbrugte energi bliver omdannet til varme. Herudover, når gryden eller panden er taget af kogeaden, afbrydes varmeoverførslen straks, så man undgår unødigt varmetab. Systemet registrerer automatisk diameteren på gryden eller panden og tilpasser eekten til målet. På denne måde kan man bruge gryder og pander af forskellig størrelse, blot deres diameter ikke er større end 10% eller mindre end 40% af de mål, der er angivet på kogeaden (Fig.4B). Væropmærksom: Hvis der bruges en gryde eller pande med en diameter på mindre end 40% af de mål, der er angivet på kogeaden, tænder kogezonen eventuelt ikke. 1.3Kogeredskaber(Fig.4A): Induktionskogning bruger magnetisme for at skabe varme. Kogeredskaberne skal derfor indeholde jern. De kan kontrollere om grydens materiale er magnetisk ved hjælp af en almindelig magnet. Vigtigt: For at undgå permanente skader på pladens overade er det vigtigt ikke at bruge: - Gryder med ikke helt ad bund. - Metalgryder med emaljeret bund. - Anvend ikke gryder med ru bunde, for at undgå, at ridse kogeoveraden. SIKKERHEDSANVISNINGER Dette apparat bør ikke bruges af børn eller personer, der skal overvåges. Pas på, at børn ikke leger med apparatet. For personer der bruger pacemakers eller andre aktiverende hjælpemidler er det vigtigt, at kontrollere – før brugen af induktionspladen – at den pågældende stimulator er kompatibel med apparatet. Indenmodellentilsluttestilstrømforsyningen: - Kontrollér typeskiltet (på den nederste del af apparatet) for at sikre, at spænding og eekt svarer til strømforsyningsnettets spænding og eekt samt til selve stikket. I tvivlstilfælde skal man rådføre sig med en elektriker. Vigtigt: - Metalliske ting som f.eks. knive, gaer, skeer eller låg bør ikke placeres på kogepladens overade, da de hermed kan opvarmes. - Efter brugen skal kogepladen slukkes ved hjælp af den dertil indrettede tast (af sikkerhedshensyn skal man ikke udelukkende stole på grydesensoren). - Undgå at væsker koger over; det er derfor vigtigt ved kogning eller opvarmning af væsker at nedsætte varmetilførslen. - Lad ikke varme zonerne være tændt, hvis gryder eller pander er tomme eller hvis ingen kogeredskaber bender sig på pladen. - Når tilberedningen er tilendebragt bør der slukkes for varmen ved hjælp af af den tilhørende tast. - Ved tilberedningen må der aldrig bruges aluminiumsfolie, og der må ikke lægges produkter emballeret i aluminium direkte på pladen. Materialet i aluminium vil smelte og gøre uafhjælpeligt skade på apparatet. - Opvarm aldrig blikdåser, som indeholder madvarer uden først at åbne dem. De kan eksplodere! Denne advarsel gælder alle slags kogeplader. Bemærk: Brug ikke en damprenser. Bemærk:Hvis pladen har revner, skal der straks slukkes for apparatet for at undgå risiko for elektrisk stød. Bemærk:Apparatet må ikke sættes igang ved hjælp af en ekstern timer eller separat fjernbetjening. Dette apparat er udviklet i overensstemmelse med det europæiske direktiv 2002/96/EF om aald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljømæssige og sundhedsmæssige påvirkninger. Symbolet på produktet eller på dokumentationen, der følger med produktet, angiver, at produktet ikke skal behandles som husholdningsaffald, men at det skal bortskaes på passende vis på genbrugsstationer til elektriske og elektroniske apparater. Apparatet skal bortskaffes i overensstemmelse med de gældende regler for bortskaelse af affald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt, bedes man kontakte de lokale myndigheder, teknisk forvaltning eller forretningen, hvor produktet er købt. INSTALLATIONSVEJLEDNING Den følgende vejledning er henvendt til en autoriseret installatør og fungerer som anvisning på installationsmåden, reguleringen og vedligeholdelsen i overensstemmelse med de gældende regler. Placering (Fig.6): Denne kogeoverade er beregnet til at skulle nedsænkes i en bordplade som vist i guren. Fordel det medfølgende tætningskit langs hele kogeoveradens omkreds og placèr den i åbningen (Fig.6B). Fastgør kogepladen på arbejdsoveraden ved hjælp af de DANSK

- 45 -4 støtter, som drejes og indstilles efter overadens tykkelse. (Fig.6A). Hvis den nederste del under kogeoverfladen efter installationen, er åben, er det nødvendigt, at montere en skilleliste G (Fig.9A) i passende afstand, som angivet i Fig.9B. Hvis apparatet installeres over en ovn, er listen ikke nødvendig (Fig.10A - 10B). Vigtigt: Hvis der er ovn placeret under kogeoveraden, er det vigtigt, at den er forsynet med en afkølingsventilator. Anvend aldrig kogeoverfladen, mens det pyrolytiske renseprogram er i funktion. Bemærk:For at der kan cirkulere mest mulig luft, skal der være en minimumsafstand på 40 mm mellem kogeoveraden og enhvert andet apparat, som er installeret under kogepladen (Fig.10B). For at sikre cirkulationen af frisk luft, skal køkkenmøbelet være forsynet med åbninger (Fig.9A - 10A) i henhold til mængderne angivet i Fig.9B - 10B. Elektrisketilslutninger(Fig.2B-Fig.3B): Før elektrisk tilslutning foretages er det vigtigt at sikre sig at: - det elektriske jordkabel skal være 2 cm længere end de øvrige kabler; - den elektriske tilslutning svarer til de foreskrevne på identikationspladen, som ndes på undersiden af pladen. - at anlægget har en effektiv jordforbindelse svarende til gældende normer og lovforskrifter. Jordforbindelsen er lovmæssig obligatorisk. Hvis apparatet ikke er udstyret med kabel, skal man anvende et kabel af følgende type: “H05V2V2-F” ved en eekt på op til 6400 Watt skal der bruges et kabel med et tværsnit på mindst 2.5 mm

, mens der ved større eekt skal bruges et kabelsnit på 4 mm

Kablet må på ingen steder nå op på en temperatur, der er 50°C højere end den omgivende temperatur. Apparatet er beregnet til permanent tilslutning til strømforsyningen, og derfor er det nødvendigt at installere en erpolet afbryder med en åbning på mindst 3 mm mellem kontakterne, som er egnet til at klare den belastning, der er angivet på typeskiltet, og som overholder de gældende regler (den gul-grønne jordledning må ikke afbrydes af omkobleren). Efter endt installation af apparatet skal man nemt kunne ind til den erpolede afbryder.

• Brug(Fig.4): A = TastON/OFF M1 = DisplaykogezoneR1 M2 = DisplaykogezoneR2- Display Timer M3 = DisplaykogezoneR3 N = Display Timer C = Valgtastkogezone D = Tast “-” / Tast “-” Timer E = Tast “+” / Tast “+” Timer I = Indikator decimaltegn - Tryk på tasten “ON/OFF” for at tænde kogepladen, alle display'erne viser nogle nuller med blinkende decimaltegn i cirka 20 sekunder. Hvis der ikke foretages nogle handlinger inden for denne tid, slukkes kogepladen. - Det er muligtattændeenkogezone, ved at trykke på en af tasterne “C”. - Displayet viser de tilsvarende tal; dem for det pågældende område vil have et højere niveau, mens de andre vil være lavere. - For at justere det ønskede effektniveau, trykkes på tasterne “+” eller “-”. - Ved at trykke på tasten “-” går effektniveauet direkte til 9. - Hvis der efter cirka 10 sekunder ikke udføres nogen handling, vil display’ernes niveau vende tilbage til det oprindelige. Kogepladen fortsætter sin normale tilberedning. - Hvis effektniveauet står på 0, slukker kogezonen. - En kogepladeslukkesmeddentilsvarende tast “C” ved at bringe effektniveauet ned på 0. - Displayet viser de tilsvarende tal; dem for det pågældende område vil have et højere niveau, mens de andre vil være lavere. - Alle handlingerne vil blive ledsaget af et lydsignal "BIP". - Når en kogezone “C”, sættes på OFF, og glasfladens temperatur er højere end ca. 65°, vil et fast lysende “H” vises. Væropmærksom: For at undgå skader på det elektriske kredsløb er kogeaden udstyret med en sikkerhedsanordning mod overophedning. Ved længere tids brug ved øget eekt kan kogepladen slukke en eller ere tændte plader, indtil temperaturen falder til det indstillede niveau. På den midlertidigt slukkede kogezone ændres eektniveauet med et E/2. Det stopper med at blinke, når kogezonen tændes igen.

• Nøglefunktion: For at undgå at børn eller personer, der skal overvåges, bruger kogepladen, kan alle funktionerne blokeres på følgende måde:

1- Tænd kogepladen (hvis den er slukket) ved hjælp af

tasten “ON/OFF”. Kogezonerne skal være slukkede.

2- Tryk samtidigt på tast “-” og tasten for zone R2 (Fig.2)

eller R4 (Fig.3) eller R3 (Fig.4) afhængigt af hvilke model man har.

3- Tryk endnu engang kun på tasten for kogezone R2

(Fig.2) eller R4 (Fig.3) eller R3 (Fig.4) afhængigt af hvilke model man har. På displayet vises bogstavet “L”, som signalerer, at funktionen er tilsluttet. Hvis en eller flere af zonerne stadig er varme, vil bogstaverne “H” og “L” vises skiftevis i de tilhørende display. - Nøglefunktionenfrakobles ved at slukke pladen (hvis den er tændt) ved hjælp af tasten “ON/OFF”. - Når pladen er slukket, tændes den igen. - Tryk samtidigt på tast “-” og tasten for zone R2 (Fig.2) eller R4 (Fig.3) eller R3 (Fig.4) afhængigt af hvilke model man - 46 -har. - Tryk endnu engang kun på tasten “-”. - Alle display'erne vil vise nogle nuller i et par sekunder. - Hvis man slukker pladen med NØGLEfunktionen aktiveret, vil den stadig være tilsluttet, når pladen tændes igen. - Tasten (ON/OFF) fungerer også, hvis kogeaden er tændt, og spærringsfunktionen er slået til.

• Magnetføler: - Kogepladen er udstyret med en føler, der registrerer tilstedeværelsen af gryder og pander, og når de tages af, vises symbolet

Hvis glasfladen er varm, vises symbolet skiftevis med symbolet

• O.S.D.(OverowSafetyDevice): Kogepladen er udstyret med et sikkerhedssystem, der bringer alle kogeplader i OFF position og tilkobler sikkerhedslåsen, hvis der er spildte væsker eller bender sig genstande på betjeningspanelområdet. Følgende symboler vises blinkende på displayet

og de slukker, når væsken tørres op eller genstandene ernes. Kogepladen slukker automatisk.

• Timeren: Bemærk: Timeren kan aktiveres samtidigt på alle kogezonerne. Denne funktion muliggør at bestemme en tid (fra 1 til 99 minutter) til automatisk slukning af kogezonen. Tilslutning:

1- Vælg kogezonen “C”.

2- Indstil effektniveauet.

3- Tryk samtidigt på tasterne “+” og “-”. Decimaltegnet

“•” begynder at blinke. Timertiden vises på de tilhørende displayer.

4- Indstil tiden inden for cirka 10 sekunder ved hjælp af

tasterne “+” og “-”. Ved at trykke på tasten “-” bliver tiden indstillet til 30 minutter. Version med 3/4 zoner: - Hvis decimaltegnet “•” vises på display'erne, er Timeren tilsluttet. - Under tilberedningen vil den tidligere indstillede Timertid ikke blive vist. - For at se den resterende Timertid for en kogezone skal den pågældende zone vælges, hvorefter der trykkes samtidigt på “+” og “-”. Den resterende tid vil blive vist ¨på display “B1” og “B2” (version med 4 zoner) og på display “M2” og “N” (version med 3 zoner). - Når tiden er gået, udsendes et lydsignal "BIP", og Timerens display blinker. Lydsignalet afbrydes med en hvilken som helst tast. Hvis man ikke afbryder signalet, slukker det selv efter cirka 2 minutter. Version med 2 zoner: - Decimaltegnet “•” på displayet angiver, at Timeren er tilsluttet. - Det blinkende decimaltegn angiver den zone med mindst resterende Timertid, dvs. den zone som vil slukke først. Timerens display viser den resterende tid for den næste zone, der vil blive slukket. - Timerens resterende tid for en kogezone vises på følgende måde: vælg den pågældende zone, tryk samtidigt på tasterne “+” og “-”, hvorefter den resterende tid vises på Timerens display “F”'. - Når tiden er gået, udsendes et lydsignal "BIP", og Timerens display blinker. Lydsignalet afbrydes med en hvilken som helst tast. Hvis man ikke afbryder signalet, slukker det selv efter cirka 2 minutter. Timerfunktionenkanfrakobles,indentidenudløber, ved at vælge den pågældende kogezone og trykke samtidigt på tasterne “+” og “-”. Ved at trykke endnu engang på tasten “-” bringes tiden ned på 0. Herefter fortsætter kogezonen sin normale tilberedning.

• MinuteMinder(Countdown): Denne funktion kan anvendes både med tændte/slukkede kogezoner og med tilsluttet Timer. - Minute Minder muliggør en indstilling af en bestemt nedtælling der går fra 1 til 99 minutter. Når tiden udløber vil kogepladen udsende et lydsignal uden at ændre de igangværende funktioner. Tilslutning:

1- Pladen skal være tændt for at slå funktionen til.

2- Tryk samtidigt på tasterne “+” og “-”.

3- Indstil tiden inden for cirka 10 sekunder ved hjælp af

tasterne “+” og “-”. Ved at trykke på tasten “-” bliver tiden indstillet til 30 minutter Version med 3/4 zoner: - Hvis ingen af zonerne er tændt, eller hvis pladen slukkes ved hjælp af tasten ON/OFF, vil decimaltegnet på display R2 og R3 begynde at blinke. - Hvis funktionen Minute Minder er tilsluttet, når pladen tændes, vil der fremkomme nogle nuller på alle diplay'erne. Ved at trykke samtidigt på tasterne “+” og “-” vises den resterende tid. - For at vise den resterende tid for Minute Minder trykkes samtidigt på tasterne “+” o g “ -”. Den resterende tid vil blive vist ¨på display “B1” og “B2” (version med 4 zoner) og på display “M2” og “N” (version med 3 zoner). - Når tiden er gået, udsendes et lydsignal “BIP”, og Timerens display blinker. Lydsignalet afbrydes med en hvilken som helst tast. Hvis man ikke afbryder signalet, slukker det selv efter cirka 2 minutter. Version med 2 zoner: - Hvis Timerens display “F” slukkes, eller hvis pladen slukkes ved hjælp af tasten ON/OFF, vil den resterende tid for Minute Minder blive vist. - Hvis både Minute Minder og Timer er tilsluttede, vil display “F” vise den tid, der først udløber. Hvis det er Timeren, vil decimaltegnet for den pågældende zone blinke. - Når tiden er gået, udsendes et lydsignal “BIP”, og Timerens display blinker. Lydsignalet afbrydes med en hvilken som helst tast. Hvis man ikke afbryder signalet, slukker det selv efter cirka 2 minutter. MinuteMinder funktionenkanfrakobles,inden tiden udløber, ved at trykke samtidigt på tasterne “+” og “-”. Ved at trykke endnu engang på tasten “-” bringes tiden ned på nul. Herefter fortsætter kogezonen sin normale drift. Det er muligt at bruge Minute Minder og Timer samtidigt.

• Booster(Fig.2-3-4): Alt efter den model, man har, er apparatet udstyret med et Booster-system, der gør det muligt at opnå hurtigere tilberedningstider ved at benytte en højere eekt end normalt i en forudbestemt tidsperiode. Kogezoner, der er udstyret med denne funktion, er angivet i Fig.2-3-4 med bogstavet (Z).

1- Den tændes ved at sætte den pågældende kogezones

- Boosterfunktionen kan aktiveres samtidigt på alle tilsluttede zoner. - Boosterfunktionen varer cirka 5 minutter, hvorefter - 47 -tilberedningen fortsætter ved niveau 9. - Funktionen afbrydes ved at vælge den pågældende kogezone og trykke på tasten “-”, indtil det ønskede niveau nås. - Alle handlingerne vil blive ledsaget af et lydsignal “BEEP”. - Hvis kogezonen (angivet med bogstavet (Z)) tidligere har været tændt ved meget høj temperatur, kan det ske, at Booster funktionen ikke aktiveres.

• Integrereteektstyring(Fig.5): Hver fase (denne er opdelt i to zoner vertikalt: F1 og F2) kan binde en maksimal eekt på 3700W. Hvis denne overskrides, f.eks. ved tilslutning af Boosteren, vil softwaret automatisk sænke den tidligere valgte zones eekt til det tilladte. Displayet for zonen med den begrænsede eekt begynder at blinke i cirka 3 sekunder. I dette tidsinterval er det muligt at ændre eektniveauet.

• Vedligeholdelse(Fig.8): Fjern eventuelle madrester eller oliepletter fra kogea-dens overade ved hjælp af den specielle skraber, som leveres på anmodning. Rengør det opvarmede område på bedst mulige måde ved hjælp af SIDOL, STAHLFIX eller lignende produkter og et stykke køkkenrulle, skyl herefter med vand og tør efter med en ren klud. Med den specielle skraber (optional) skal der øjeblikkeligt fjernes eventuelle aluminiums- eller plastikstykker som upåagtet er smeltet samt rester af sukker eller madvarer med et højt sukkerindhold fra den opvarmede kogeade. Således undgås skader på pladens overade. Der må under ingen omstændigheder bruges slibesvampe eller kemiske rensemidler som for eksempel ovnrens eller pleternere.

OVENFOR ANGIVNE ANVISNINGER IKKE FØLGES. - 48 -•Fejlkoder: Fejlkode: Beskrivelse: Mulige årsager: Fejlafhjælpning: C Kogezonen kan kongureres, hvis der vises et fast “C”. Det er ikke en fejl, brugeren bender sig i servicemenuen. Anbring en passende pande på den pågældende kogezone. C/- Kogezonen bliver kongureret, hvis der vises et blinkende “C”. Når kongurationen er blevet udført korrekt, viser displayet

Kontrollér venligst de mulige årsager i E/5, hvis "-" ikke vises. Brugeren bender sig i servicemenuen, det er ikke en fejl. Vent på at “-” vises eller gå ud af kongurationen ved at trykke på valgtasten, indtil “C” ikke længere blinker. E Et blinkende “E” på hver kogezone angiver, at alle kongurationer slettes. Brugeren bender sig i servicemenuen, det er ikke en fejl. Manuel konguration. E/2 Temperaturgrænser er overskredet. Elektronik temperatur for høj. Systemet skal afkøle E/3 Uegnet gryde. Gryden skaber et forkert punkt på zonen, som kan beskadige anordninger, f.eks. IGBT.

1. Fejlen slettes automatisk efter 8s, og

kogezonen kan bruges igen. Gentager fejlen sig, skal gryden udskiftes. E/4 Induktionszone ikke kongureret. Induktionszone er ikke kongureret.

1. Slet kogepladekongurationen og

for at kongurere induktionszonen. E/5 Manglende kommunikation mellem brugerade og induktionszone. Manglende strømforsyning til induktionszonen. Ret henvendelse til teknisk service. E/6 Hovedforsyningsfejl. 1. Fejl i hovedstrømfrekvensmåling.

Ret henvendelse til teknisk service. E/8 Ventilatorfejl. Ventilator eller elektronisk styring er defekt. Ret henvendelse til teknisk service. E/9 Defekt T sensor på induktor. Sensorsignal er uden for det tilladteområde; sensor- eller elektronikfejl. Ret henvendelse til teknisk service. E/A Induktionszone hardwaredefekt. Defekt hardware fundet under zonens self check. Ret henvendelse til teknisk service. E/C Kongurationsfejl. 2 kogezoner er tilknyttet samme brugeradeelement.

1. Slet den nuværende konguration
