BRUKSANVISNING EKI 701 R Exquisit

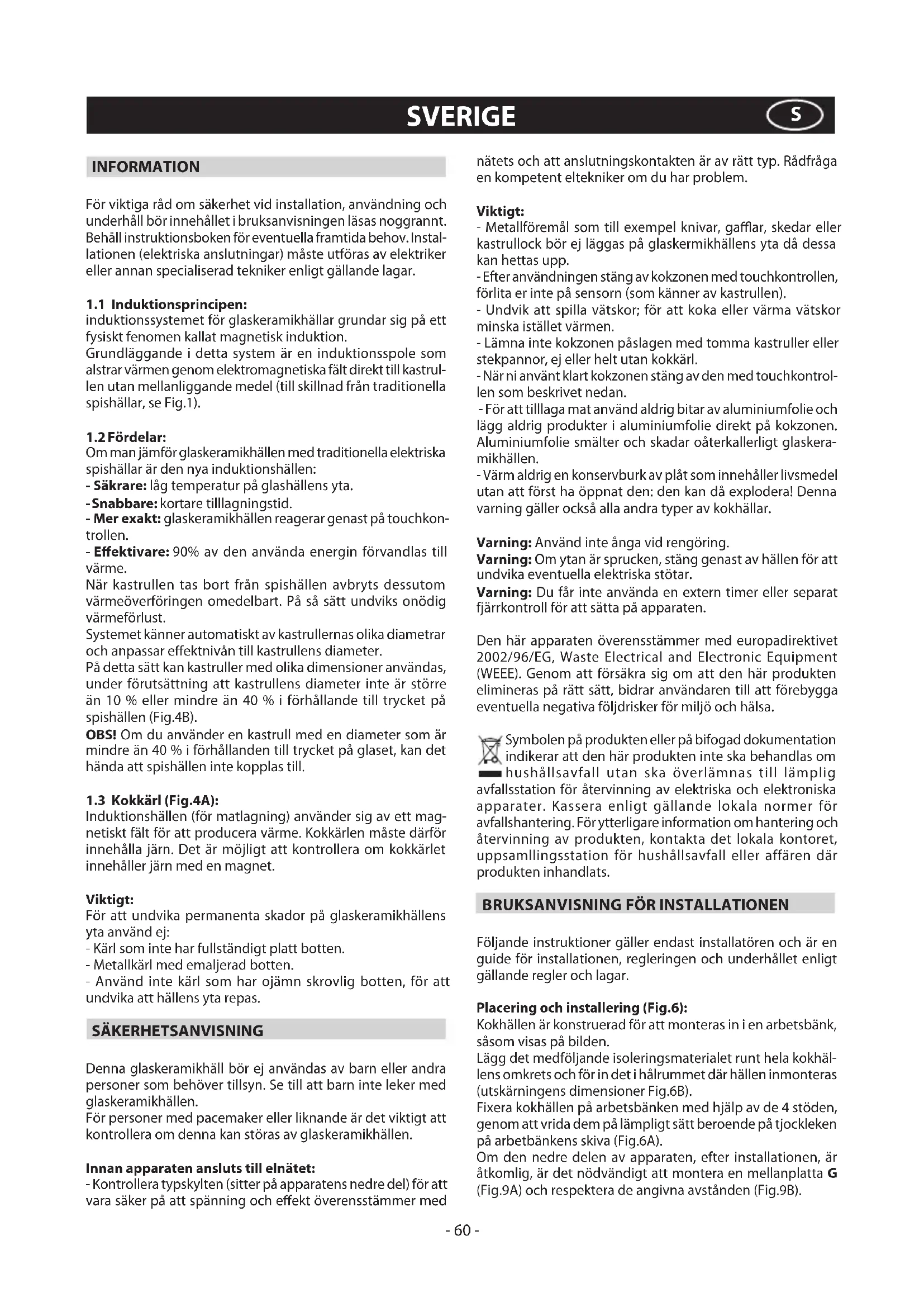

INFORMATION För viktiga råd om säkerhet vid installation, användning och underhåll bör innehållet i bruksanvisningen läsas noggrannt. Behåll instruktionsboken för eventuella framtida behov. Instal- lationen (elektriska anslutningar) måste utföras av elektriker eller annan specialiserad tekniker enligt gällande lagar. 1.1Induktionsprincipen: induktionssystemet för glaskeramikhällar grundar sig på ett fysiskt fenomen kallat magnetisk induktion. Grundläggande i detta system är en induktionsspole som alstrar värmen genom elektromagnetiska fält direkt till kastrul- len utan mellanliggande medel (till skillnad från traditionella spishällar, se Fig.1).

Om man jämför glaskeramikhällen med traditionella elektriska spishällar är den nya induktionshällen: -Säkrare:låg temperatur på glashällens yta. - Snabbare: kortare tilllagningstid. -Merexakt:glaskeramikhällen reagerar genast på touchkon- trollen. -Eektivare:90% av den använda energin förvandlas till värme. När kastrullen tas bort från spishällen avbryts dessutom värmeöverföringen omedelbart. På så sätt undviks onödig värmeförlust. Systemet känner automatiskt av kastrullernas olika diametrar och anpassar eektnivån till kastrullens diameter. På detta sätt kan kastruller med olika dimensioner användas, under förutsättning att kastrullens diameter inte är större än 10 % eller mindre än 40 % i förhållande till trycket på spishällen (Fig.4B). OBS! Om du använder en kastrull med en diameter som är mindre än 40 % i förhållanden till trycket på glaset, kan det hända att spishällen inte kopplas till. 1.3Kokkärl(Fig.4A): Induktionshällen (för matlagning) använder sig av ett mag- netiskt fält för att producera värme. Kokkärlen måste därför innehålla järn. Det är möjligt att kontrollera om kokkärlet innehåller järn med en magnet. Viktigt: För att undvika permanenta skador på glaskeramikhällens yta använd ej: - Kärl som inte har fullständigt platt botten. - Metallkärl med emaljerad botten. - Använd inte kärl som har ojämn skrovlig botten, för att undvika att hällens yta repas. SÄKERHETSANVISNING Denna glaskeramikhäll bör ej användas av barn eller andra personer som behöver tillsyn. Se till att barn inte leker med glaskeramikhällen. För personer med pacemaker eller liknande är det viktigt att kontrollera om denna kan störas av glaskeramikhällen. Innanapparatenanslutstillelnätet: - Kontrollera typskylten (sitter på apparatens nedre del) för att vara säker på att spänning och eekt överensstämmer med nätets och att anslutningskontakten är av rätt typ. Rådfråga en kompetent eltekniker om du har problem. Viktigt: - Metallföremål som till exempel knivar, gaar, skedar eller kastrullock bör ej läggas på glaskermikhällens yta då dessa kan hettas upp. - Efter användningen stäng av kokzonen med touchkontrollen, förlita er inte på sensorn (som känner av kastrullen). - Undvik att spilla vätskor; för att koka eller värma vätskor minska istället värmen. - Lämna inte kokzonen påslagen med tomma kastruller eller stekpannor, ej eller helt utan kokkärl. - När ni använt klart kokzonen stäng av den med touchkontrol- len som beskrivet nedan. - För att tilllaga mat använd aldrig bitar av aluminiumfolie och lägg aldrig produkter i aluminiumfolie direkt på kokzonen. Aluminiumfolie smälter och skadar oåterkallerligt glaskera- mikhällen. - Värm aldrig en konservburk av plåt som innehåller livsmedel utan att först ha öppnat den: den kan då explodera! Denna varning gäller också alla andra typer av kokhällar. Varning: Använd inte ånga vid rengöring. Varning: Om ytan är sprucken, stäng genast av hällen för att undvika eventuella elektriska stötar. Varning: Du får inte använda en extern timer eller separat fjärrkontroll för att sätta på apparaten. Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras på rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa. Symbolen på produkten eller på bifogad dokumentation indikerar att den här produkten inte ska behandlas om hushållsavfall utan ska överlämnas till lämplig avfallsstation för återvinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och återvinning av produkten, kontakta det lokala kontoret, uppsamllingsstation för hushållsavfall eller affären där produkten inhandlats.

BRUKSANVISNING FÖR INSTALLATIONEN

Följande instruktioner gäller endast installatören och är en guide för installationen, regleringen och underhållet enligt gällande regler och lagar. Placering och installering (Fig.6): Kokhällen är konstruerad för att monteras in i en arbetsbänk, såsom visas på bilden. Lägg det medföljande isoleringsmaterialet runt hela kokhäl- lens omkrets och för in det i hålrummet där hällen inmonteras (utskärningens dimensioner Fig.6B). Fixera kokhällen på arbetsbänken med hjälp av de 4 stöden, genom att vrida dem på lämpligt sätt beroende på tjockleken på arbetbänkens skiva (Fig.6A). Om den nedre delen av apparaten, efter installationen, är åtkomlig, är det nödvändigt att montera en mellanplatta G (Fig.9A) och respektera de angivna avstånden (Fig.9B). - 60 -Om hällen är installerad ovanpå en ugn, är inte mellanväggen nödvändig (Fig.10A - 10B). Viktigt: om en ugn är placerad under induktionshällen skall den helst vara försedd med äkt för avkylning. Använd inte induktionshällen medan PYROLYSRENGÖRINGEN är i funktion. Varning: för att så mycket kall luft som möjligt skall kunna cirkulera, måste det vara ett minimumavstånd på 40 mm mellan enheten och andra apparater som installerats under induktionshällen (Fig.10B). I varje fall måste luftcirkulationen vara tillräcklig. För att cirkulation av kall luft skall möjliggöras, måste det nnas öppningar i köksinredningen (Fig.9A - 10A), och värdena i Fig.9B -10B måste respekteras. Elektriskaanslutningar(Fig.2B-Fig.3B): Innan ni påbörjar de elektriska anslutningarna försäkra er om att: - jordkabeln är 2 cm längre än de andra ledningarna; - elanläggningen motsvarar anvisningarna på lappen som är fäst på undersidan av arbetsytan; - elanläggningen är utrustad med jordkabel i enlighet med gällande regler och lagar i landet. Jordkabeln är obligatorisk enligt lag. Om spishällen inte är försedd med kabel ska följande typ användas: “H05V2V2-F” för eekter upp till 6 400 Watt ska kabeltvärsnit- tet vara minst 2,5 mm

, medan för högre eekter ska kabelt- värsnittet vara 4 mm

. Kabeln får inte vid någon punkt nå en temperatur på som är 50 °C högre än rumstemperaturen. Utrustningen är avsedd att vara permanent ansluten till el- nätet och av den anledningen måste en erpolsbrytare instal- leras som har en öppning på minst 3 mm mellan kontakterna och som är anpassad till eekten som anges på märkplåten och överensstämmer med gällande nationella normer (den gulgröna jordkabeln får inte avbrytas från brytaren). När installationen av utrustningen är klar ska det vara enkelt att komma åt erpolsbrytaren.

BRUKSANVISNING OCH UNDERHÅLL

• Användning(Fig.2): A = ON/OFF knapp B = Display Kokzon C = Knapp för val av kokzon D = Timer ”-” knapp/”-”knapp E = Timer ”+” knapp/”+”knapp F = Timer display I=Decimalpunktsindikator

• Användning(Fig.3): A = ON/OFF knapp B = Display Kokzon B1 = Display KokzonR2– Display Timer B2 = Display KokzonR3– Display Timer C = Knapp för val avkokzon D = Timer ”-” knapp/”-”knapp E = Timer ”+” knapp/”+”knapp I=Decimalpunktsindikator

• Användning(Fig.4): A = ON/OFF knapp M1 = Display KokzonR1 M2 = Display KokzonR2– Display Timer M3 = Display KokzonR3– Display Timer N = Display Timer C = Knapp för val av kokzon D = Timer “-” knapp/“-”knapp E = Timer “+” knapp/“+”knapp I=Decimalpunktsindikator - För att sätta på spishällen tryck på “ON/OFF”, ett antal nollor kommer att visas under ca 20 sekunder på samtliga display med blinkande tiondelar. Om ingen ytterligare manöver utförs under den här tiden kommer spishällen att stängas av. - Det är möjligt att sättapåenkokzon genom att välja en av “C”knapparna - Motsvarande nummer kommer att visas på displayen; i den önskade zonen kommer gradinställningen vara högre än i de andra. - För att uppnå önskad effekt använd knapparna “+” eller “-”. - Genom att använda knappen ”-” går effekten automatiskt till

- Om ingen ytterligare operation utförs inom 10 sekunder återgår displayens gradinställning till den ursprungliga. Spishällen fortsätter sin normala funktion. - Om gradinställningen är “0” kommer kokzonen att stängas av. - Förattstängaavenkokzon sätt motsvarande “C”knapp på

- Motsvarande nummer kommer att visas på displayen; i den önskade zonen kommer gradinställningen vara högre än i de andra. - Samtliga manövrar följs av ett aukustiskt ”PIP”. - När en kokzon “C” är inställd på “OFF” och temperaturen på glasets yta överstiger 65°C kommer ett “H” visas med fast sken på den intresserade zonens display. Varning! För att undvika skador på elkretsarna är spishällen försedd med ett säkerhetssystem mot överhettningen. Vid situationer med lång tillagningstid med höga eektnivåer, kan spishällen stänga av en eller era tillslagna värmezoner tillfälligt tills temperaturerna återgår till inställda nivåer. På displayen för den tillfälligt avstängda zonen visas omväxlande eektnivån och förkortningen E/2. Displayen slutar att blinka när värmezonen sätts på igen.

• Nyckelfunktioner: För att undvika att spishällen används av barn eller andra personer som behöver övervakning är det möjligt att blockera samtliga funktioner genom att göra följande:

1- sätt på spishällen (om den är avstängd) genom att

tryck på “ON/OFF” knappen. Samtliga kokzoner måste vara avstängda.

2- tryck samtidigt på “-”knappen och knappen för val av

zon R2 (Fig.2) eller R4 (Fig.3) eller R3 (Fig.4) beroende på vilken modell som används.

3- tryck ytterligare en gång på knappen för val av zon R2

(Fig.2) eller R4 (Fig.3) eller R3 (Fig.4) beroende på vilken modell som används. Bokstaven “L” kommer att visas på displayen för att indikera att funktionen är aktiv. Om en eller fler zoner fortfarande är varma kommer bokstäverna “H” och “L” visas i intervaller. - För att deaktivera nyckelfunktionen stäng av spishällen (om den är på) genom att använda “ON/OFF”. - När den väl är avstängd, sätt på den igen. - Tryck samtidigt på “-”knappen och knappen för val av zon R2 (Fig.2) eller R4 (Fig.3) eller R3 (Fig.4) beroende på vilken modell som används - Tryck ytterligare en gång på “-”knappen. - 61 -Ett antal nollor kommer att visas på displayen i någon sekund. - Om spishällen stängs av när NYCKELFUNKTIONEN är aktiverad kommer den att förbli aktiv när man sätter på spishällen nästa gång. - Om spishällen är påslagen och nyckelfunktionen är aktiv, fungerar ON/OFF-knappen ändå.

• Magnetiskdetektor: - Spishällen är försedd med en kastrulldetektor. Det innebär att symbolen ; visas när kastrullen tas bort eller om den är olämplig. Om glasytan fortfarande är varm visas i stället symbolen omväxlande med symbolen .

• O.S.D.(OverowSafetyDevice): Spishällen är försedd med ett säkerhetssystem som stänger av alla värmezoner och som kopplar in safety lock om vätskor eller föremål nns på manöverpanelen. På displayen blinkar symbolerna

Dessa slutar att blinka när föremålet eller vätskan tas bort. Spishällen stängs av automatiskt.

• Timern: Observera: Timern kan aktiveras på samtliga kokzoner samtidigt. Med hjälp av den här funktionen kan du fastställa en tid (från 1 till 99 minuter) efter vilken den valda värmezonen stängs av automatiskt. Aktivering:

2- Ställ in önskad koknivå.

3- Tryck samtidigt på “+” och “-” knapparna.

Decimalpunkten “•” kommer att börja blinka. Timerns tidsinställning kommer att visas i de olika displayerna.

4- Reglera tiden genom att använda knapparna “+” och

”-” inom 10 sekunder. Genom att trycka direkt på “-” ställs tiden in på 30 minuter. Versionenmed3/4kokplattor: - Om decimalpunkten “•” syns på displayen är Timern aktiv. - Under tillagningen visas inte den tidigare inställda tiden på Timern. - För att visa återstående tid för en viss kokzon måste man välja den kokzonen och samtidigt trycka på “+” och “-” knapparna. Återstående tid kommer att visas i “B1” och “B2” (versionen med 4 kokplattor) och i “M2” och “N” (versionen med 3 kokplattor). - När tiden tar slut hörs ett aukustiskt ”PIP” och Timerns display blinkar. Tryck på valfri knapp för att avbryta både ljudet och blinkiningen. Om inget görs avbryts det automatiskt efter circa 2 minuter. Versionenmed2kokplattor: - Om decimalpunkten “•” syns på displayen är Timern aktiv. - Den blinkande decimalpunkten “•” visar den kokzon som har lägst tid kvar på Timern, alltså den zon som kommer att stängas av först. Timerns display visar återstående tid för nästa zon som kommer att stängas av. - För att visa återstående tid för en viss kokzon: välj önskad zon och tryck samtidigt på “+” och “-” knapparna, återstående tid visas på Timerns “F” display. - När tiden tar slut hörs ett aukustiskt “PIP” och Timerns display blinkar. Tryck på valfri knapp för att avbryta både ljudet och blinkiningen. Om inget görs avbryts det automatiskt efter circa 2 minuter. För att deaktiveraTimerfunktionen innan inställd tid gått ut välj önskad kokzon och tryck samtidigt på “+” och “-” knapparna. Välj ytterligare en gång “-”knappen och ställ in tiden på “0”. Kokzonen kommer nu att fortsätta sin normala funktion.

• MinuteMinder(Countdown): Den här funktionen kan användas både med aktiverad/ deaktiverad kokzon och med Timern inställd. - Med funktionen Minute Minder går det att aktivera en nedräkning som ställs in från 1 till 99 minuter. När inställd tid har löpt ut avger spishällen en ljudsignal utan att någon av de aktiva funktionerna ändras. Aktivering:

1- Funktionen aktiveras när spishällen är på.

2- Tryck samtidigt på “+” och “-” knapparna.

3- Ställ in tiden genom att trycka på “+” och “-” knapparna

inom 10 sekunder. Genom att direkt trycka på “-” ställs tiden in på 30 minuter. Versionenmed3/4kokplattor: - Om ingen zon är aktiv eller om spishällen deaktiveras med “ON/OFF” knappen kommer decimalpunkten på R2 och R3 displayerna börja blinka. - Om spishällen sätts på när funktionen Minute Minder är aktiv kommer ett antal nollor visas på samtliga display. Genom att trycka på “+” och “-” samtidigt kommer återstående tid att visas. - För att visa Minute Minders återstående tid tryck samtidigt på “+” och “-” knapparna. Återstående tid kommer att visas på “B1” och “B2” displayerna (versionen med 4 kokplattor) och på “M2” och “N” (versionen med 3 kokplattor). - När tiden tar slut hörs ett aukustiskt “PIP” och Timerns display blinkar. Tryck på valfri knapp för att avbryta både ljudet och blinkiningen. Om inget görs avbryts det automatiskt efter circa 2 minuter. Versionenmed2kokplattor: - Om Timerns “F” display eller spishällen deaktiveras genom att trycka på “ON/OFF” knappen kommer Minute Minders återstående tid att visas. - Om Minute Minder och Timern är aktiva kommer “F” displayen att visa tiden som håller på att gå ut. Om det handlar om Timer funktionen kommer decimalpunkten blinka i den intresserade zonen. - När tiden tar slut hörs ett aukustiskt “PIP” och Timerns display blinkar. Tryck på valfri knapp för att avbryta både ljudet och blinkiningen. Om inget görs avbryts det automatiskt efter circa 2 minuter. För att deaktiveraMinuteMinderfunktionen innan inställd tid gått ut tryck samtidigt på “+” och “-“ knapparna. Välj ytterligare en gång “-”knappen och ställ in tiden på noll. Kokzonen kommer nu att fortsätta sin normala funktion. Det är möjligt att använda Minute Minder och Timern samtidigt.

• Booster(Fig.2-3-4): Beroende på vilken modell du har kan utrustningen vara utrustad med ett Booster-system som medger att förkorta tillagningstiderna. Detta sker genom att en eekt som är högre än nominell eekt används under en fastställd tidsperiod. De kokzoner som kan använda denna funktion är anvisade i Fig. 2-3-4 med bokstaven (Z).

1- För att aktivera den sätt på önskad zon och sätt nivån

2- Genom att trycka på “+”knappen kommer bokstaven

”P” visas. - 62 -- Booster-funktionen kan aktiveras samtidigt på samtliga zoner. - Booster-funktionen kommer att vara aktiv i ca 5 minuter och sedan gå tillbaka till nivå 9. - För att avbryta denna funktion välj önskad zon och tryck på ”-”knappen tills önskad nivå uppnås. - Samtliga manövrar bekräftas med en aukustisk ”PIP”signal. - Det är möjligt att Booster-funktionen inte aktiveras om kokzonen (indikerad med bokstaven (Z)) tidigare aktiverats med höga temperaturnivåer.

• Integreradeektstyrning(Fig.5): Varje fas (delad i två vertikala zoner: F1 och F2) kan klara en maximal eekt på 3700W. Om denna gräns överskrids, genom till exempel aktivering av Booster-funktionen, kommer mjukvaran automatiskt att sänka eekten på senast valda zon tills den når en acceptabel nivå. Den begränsade zonens display kommer att börja blinka i ca 3 sekunder under vilka det är möjligt att ändra eektnivån.

• Underhåll(Fig.8): Avlägsna eventuella matrester och stänk från arbetsytan genom att använda den speciella skrapan (tillgänglig på förfrågan). Rengör kokzonerna så nogrannt som möjligt genom att an- vända SIDOL, STAHLFIX eller liknande produkter och en allduk eller annan pappershandduk, skölj med vatten och torka med en ren pappershandduk. Avlägsna omedelbart (med den speciella skrapan eller annan valfri sådan) bitar av aluminium- eller plastfolie som råkat smälta, sockerrester eller matrester med hög sockerhalt. . På detta sätt undviks möjliga skador på ytan. Använd aldrig stålull eller hårda rengöringssvampar som river ytan eller irriterande kemiska medel, som till exempel sprayer för att rengöra ugnar, eller äckborttagningsmedel. TILLVERKAREN AVSÄGER SIG ALLT ANSVAR I FALL DÄR GÄLLANDE SÄKERHETSREGLER OCH OVANSTÅENDE REGLER INTE FÖLJTS. - 63 -•Felkoder: Felkod: Beskrivning: Möjligaorsaker: Möjligaorsaker: C Kokzonen kan kongureras om “C” lyser med fast sken. Inget fel, användaren är i servicemenyn. En passande kastrull måste placeras på kokzonen. C/- Kokzonen kommer att kongureras om “C” blinkar. Efter en lyckad kongurering visas “-“ i motsvarande display. Om ”-” inte visas kontrollera möjliga orsaker i E/5. Användaren är i servicemenyn, inget fel. Vänta på “-“symbolen eller avbryt kongurationsaktiviteten genom att trycka på knappvalet och “C” kommer inte att blinka längre. E Ett blinkande “E” i varje kokzon betyder att samtliga kongureringar kommer att raderas. Användaren är i servicemenyn, inget fel. Manuell konguration. E/2 Temperaturgränserna är överskridna. Elektroniktemperaturen för hög. Systemet måste kylas ned. E/3 Olämplig kastrull. Kastrullen skapar en felaktig operationspunkt på modulen vilket kan förstöra utrustningen, t.ex IGBT.

1. Felet upphävs automatiskt efter 8

sekunder och kokzonen kan användas igen. Om liknande problem uppstår igen kan det vara nödvändigt att byta kastrull. E/4 Ej kongurerad induktionsmodul. Induktionsmodulen är ej kongurerad.

1. Radera kokplattans kongurering

och aktivera den manuella kongureringen.

2. Starta UI servicemeny för att

kongurera induktionsmodulen. E/5 Ingen komunikation mellan UI och induktionsmodulen. Ingen strömtillförsel till induktionsmodulen. Kontakta din servicetekniker. E/6 Eektstörning. 1. Brist i eektfrekvens diagnostisering.

Kontakta din servicetekniker. E/8 Fläktfel. Fläkt- eller kontrollelektronik är defekt. Kontakta din servicetekniker. E/9 Trasig T sensor på induktorn. Sensorsignal utanför gällande gräns; sensor eller elektronik är defekt. Kontakta din servicetekniker. E/A Hårdvarudefekt på induktionsmodul. Defekt hårdvaruutrustning upptäckt av modulens självkontroll. Kontakta din servicetekniker. E/C Kongurationsfel. 2 kokzoner är kopplade till samma UI-element.
