Split 618 Pro - Répartiteur MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI
Nombre de sorties	2 sorties HDMI
Résolution supportée	Jusqu'à 4K à 60 Hz
Compatibilité	Compatible avec les appareils HDMI standards
Alimentation	Alimentation externe requise
Dimensions	Dimensions compactes pour une installation facile
Installation	Installation Plug and Play, aucune configuration nécessaire
Maintenance	Nettoyage régulier recommandé, pas de pièces remplaçables
Sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie limitée du fabricant
Utilisation recommandée	Idéal pour les installations audiovisuelles domestiques et professionnelles

FOIRE AUX QUESTIONS - Split 618 Pro MARMITEK

Qu'est-ce que le MARMITEK Split 618 Pro ?

Le MARMITEK Split 618 Pro est un répartiteur qui permet de diviser un signal HDMI en plusieurs sorties, permettant ainsi de connecter plusieurs appareils à une seule source.

Comment brancher le MARMITEK Split 618 Pro ?

Pour brancher le MARMITEK Split 618 Pro, connectez la source HDMI à l'entrée HDMI du répartiteur, puis reliez les sorties HDMI aux appareils que vous souhaitez connecter.

Le MARMITEK Split 618 Pro supporte-t-il la résolution 4K ?

Oui, le MARMITEK Split 618 Pro supporte les résolutions jusqu'à 4K à 60Hz, ce qui le rend compatible avec la plupart des appareils modernes.

Pourquoi le signal vidéo est-il de mauvaise qualité ?

Si le signal vidéo est de mauvaise qualité, vérifiez que tous les câbles HDMI sont correctement branchés et de bonne qualité. Assurez-vous également que la source vidéo est compatible avec la résolution et le format pris en charge par le répartiteur.

Le MARMITEK Split 618 Pro nécessite-t-il une alimentation externe ?

Oui, le MARMITEK Split 618 Pro nécessite une alimentation externe pour fonctionner. Assurez-vous de brancher le répartiteur à une prise électrique à l'aide de l'adaptateur fourni.

Comment réinitialiser le MARMITEK Split 618 Pro ?

Pour réinitialiser le MARMITEK Split 618 Pro, débranchez-le de l'alimentation électrique, attendez quelques secondes, puis rebranchez-le.

Le MARMITEK Split 618 Pro est-il compatible avec les systèmes audio ?

Oui, le MARMITEK Split 618 Pro est compatible avec les systèmes audio qui utilisent HDMI ARC, permettant de transmettre le son vers votre système audio.

Que faire si le MARMITEK Split 618 Pro ne fonctionne pas ?

Si le MARMITEK Split 618 Pro ne fonctionne pas, vérifiez les connexions, assurez-vous que le répartiteur est alimenté et testez avec un autre câble HDMI ou une autre source vidéo.

MODE D'EMPLOI Split 618 Pro MARMITEK

Onjuiste 3D weergave

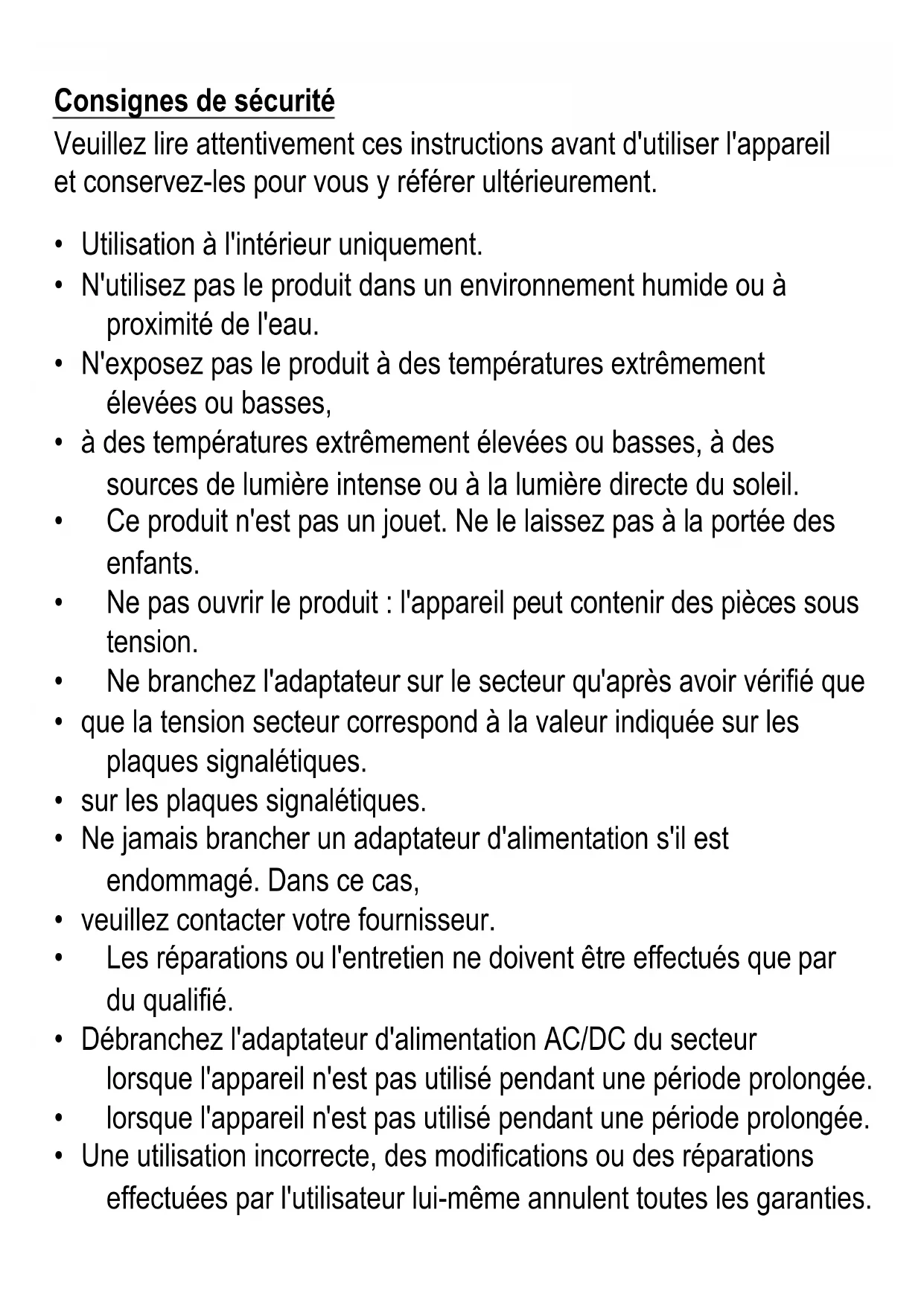

Consignes de sécurité

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour vous y reférer ultérieurement.

• Utilisation à l'intérieur uniquement.
• N'utilisez pas le produit dans un environnement humide ou à proximité de l'eau.
• N'exposez pas le produit à des températures extrémentées ou basses,
• à des températures extrémement élevées ou basses, à des sources de lumière intense ou à la luzière directe du soleil.
• Ce produit n'est pas un jouet. Ne le laissez pas à la portée des enfants.
• Ne pas ouvrir le produit : l'appareil peut contenir des pieces sous tension.
• Ne branchez l'adaptateur sur le secteur qu'aupres avoir vérifié que
• que la tension secteur correspond à la valeur indiquée sur les plaques signalétiques.
• sur les plaques signalétiques.
• Ne jamais brancher un adaptateur d'alimentation s'il est endommagé. Dans ce cas,
• veuillez contacter votre fournisseur.
• Les réparations ou l'entretien ne doivent être effectués que par du qualifié.
• Débranchez l'adaptateur d'alimentation AC/DC du secteur lorsqu'leapanse n'est pas utilisé pendant une période prolongée.
  lorsque l'appareil n'est pas utilisé pendant une période prolongée.
• Une utilisation incorrecte, des modifications ou des réparations effectuees par l'utilisateur lui-même annulent toutes les garanties.

toutes les garanties.
Marmitek n'accepte aucune responsabilité en cas d'utilisation incorrecte du produit ou d'une utilisation autre que celle prévue par la loi.
- l'utilisation incorrecte du produit ou d'une utilisation autre que cette pour laquelle le produit est destiné.
- pour lequel le produit est destiné.
- Marmitek n'accepte aucune responsabilité pour tout dommage consécutif autres que la responsabilité légale du produit.

Introduction

Nous vous félicitons d'avoir achété le Marmitek Split 618 Pro! Ce splitter HDMI actif permet de connecter 8 téléviseurs ou projecteurs à une seule source HDMI. Contrairement aux splitters HDMI passifs, il peut le faire sans perte de signal ou de cryptage, tout en conservant une qualité d'image optimale. Il est également idéal pour une utilisation avec des Extenders HDMI, par exemple vers une autre piece. Le Split 618 Pro supporte l'Ultra HD (4k), le Full HD (1080p) et tous les formats 3D, ce qui le rend ajusté à tous vos équipements existants et futurs.

Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées. Veuillez d'abord lore ce manuel et suivre les instructions afin de profiter pleinement des possibités de ce produit.

Avantages

• Permet d'afficher simultanément sur 8 téléviseurs ou projecteurs la video et l'audio provenant de votre décodeur TV numérique, de votre récepteur satellite, de votre console de jeu ou de votre lecteur Blu-ray.
• Profitez des derniers contenus Ultra HD et regardez Netflix ou un film Blu-ray en 4K, tout en conservant un contraste ultimate et des couleurs magnifiques.
• Élimine la nécessité de changer de cable HDMI si vous souhaitez regarder des films ou journ à des jours sur un autre téléviseur.
• Avec répéteur et égaliseur intégrés pour corriger toute perte de signal.
• Si nécessaire, définisse la résolution video maximale de la sortie HDMI à l'aide du commutateur EDID unique.
• Prend en charge la norme HDCP 2.2 pour la lecture de contenus 4K Ultra HD protégés.

Propriétés de l'HDMI

• Le débit maximal est de 18 Gbit/s (gigabits par seconde). Cela permet à HDMI 2.0 d'afficher des images Ultra HD 4K à 60 fps (images par seconde).
• Convient à la première résolution Ultra HD 4K60 (3840 x 2160 / 60Hz), à la gamme dynamique élevé (HDR), aux couleurs profondes et aux couleurs chromatiques 4:4:4.

• Prise en charge de tous les formats 3D (utilisables avec votre propre équipement 3D)

• Deep Color 36 bits (des milliards de couleurs au lieu de millions, une meilleure reproduction des différences subtiles de gradation et un rapport de contraste plus élevé).

• Prend en charge les formats Dolby Atmos, Dolby Vision et DTS:X, ainsi que d'autres formats audio courants.

Contenu de l'ensemble

1 x Répartiteur HDMI
1 x Adaptateur d'alimentation
1 x Manuel de l'utilisateur

Mise en route

Avant l'installation :

• Eteignez tous les apparèils (TV et sources HDMI) avant de les connecter au Split 618 Pro. S'il est impossible d'éteindre un apparèil, retirez la fiche de la prise.
• Utilisez uniquement des cables certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son. Si vous utilisez trop de force pour connecter ou déconnecter les cables HDMI, vous risquez de les endommager.
• Faites attention lorsque vous connectez vos cables HDMI. Ils s'endommagent facilement.

Installation

Utilisez un cable HDMI pour connecter la source HDMI (telle qu'une console de jeu, un lecteur Blu-ray ou un décodeur TV numérique) au port HDMI marqué « Input »

Utilisez un cable HDMI pour connecter le téléviseur ou le projecteur aux ports HDMI marqués « Output ».

De préférence, connectez le téléviseur ou le projecteur avec la résolution la plus élevé (par exemple UltraHD) à la « Sortie 1 » et ceux avec une résolution plus faible (par exemple Full HD) à la « Sortie 2 »

Connectez l'adaptateur électrique à l'entrée « DC 12V » et insérez la fiche dans la prise.

Utiliser I

EDID

EDID signifie Extended Display Identification Data et est utilisé pour la communication entre les sources HDMI et les téléviseurs, ce qui vous permet de déterminer les résolutions d'affichage et les formats audio pris en charge. La source HDMI demande ces informations au téléviseur et détermine la qualité résolution ou le meilleur format audio. Lors de l'utilisation de plusieurs téléviseurs (televiseurs ou projecteurs), la qualité résolution et le meilleur format audio pris en charge par tous les téléviseurs connectés sont déterminés.

Cela peut poser des problèmes dans certaines situations, par exemple lorsque l'une des sources ou l'un des téléviseurs connectés ne prend pas entièrement en charge la norme EDID.

EDID Auto ou Copie 1

Utilisez le bouton EDID pourCHOISIR les options suivantes :

• AUTO: détecte automatiquement la résolution d'image commune la plus élevé possible et le format audio pris en charge par les deux téléviseurs. Le son et l'image s'affichent sur les deux téléviseurs.
• COPIE 1 : détecte uniquement la résolution et le format audio de l'écran connecté à la « Sortie 1 ». Cela permet d'éviter les problèmes de lecture, par exemple, en 3D ou en UltraHD (4k).

Conseil : dans les situations standard, utilisez toujours le réglage automatique, qui permet d'obtenir le son et l'image sur tous les téléviseurs connectés. Avec les réglages manuels, il est possible qu'aucune image ou son ne s'affiche sur un ou plusieurs téléviseurs si le réglage approprié n'est pas pris en charge.

Détails du produit

\section*{Caracteristiques techniques Connexions}

Entrée HDMI : 1x HDMI (19 broches féamelles) Sortie HDMI : 8x HDMI (19 broches féamelles) Longueur du cable HDMI : max. 15 metres

Vidéo

Résolutions prises en charge : 4K (4096x2160)@24/30/50/60Hz,

480i~1080p@50/60Hz, 1080p@120Hz et 3D@1080p/60Hz.

Résolutions PC prises en charge : max. QSXGA (2560x2048@60Hz).

Normes HDMI HDMI 2.0b, HDR, EDID, DVI, tous les formats 3D et

Deep Color 36 bits.

Normes HDCP : HDCP 2.2 et HDCP 1.4.

Formats de couleur : RVB et YCbCr 4:4:4, 4:2:0 ou 4:2:2.

Profondeur des couleurs : max. 36 bits.

Vitesse de transmission : max. 18 Gbit/s.

Fréquence d'horloge : max. 600 MHz.

Audio

Formats audio HDMI : DTS-HD Master Audio, Dolby TrueHD,

Dolby Atmos, DTS:X, Dolby Digital/ AC3,

DTS 5.1 et PCM sté reproduction.

Boitier

Dimensions (H x L x P) : 243 x 102 x 16 mm

Poids : 570 g

Environment

Température ambiente: +0 à +40° C

Humidité : 20% à 90%

Alimentation

Adaptateur d'alimentation externe : 100-240VAC @50-60Hz, 12VDC

@ 1A

Spécifications: peuvent être modifiées sans préavis.

Questions fréquement posées (FAQ)

Pas (ou peu) d'image et de son

Si l'image est mauvaise ou inexistante après avoir connecté le séparateur HDMI, essayez d'identifier le problème en connectant les apparêls à votre téléviseur, votre moniteur ou votre projecteur un par un. Cela vous permet de déterminer si le problème provient des sources HDMI, des cables HDMI, du répartiteur HDMI ou du téléviseur.

Assurez-vous que l'adaptateur d'alimentation est connecté et branché.
Pour une qualité d'image et de son optimale, utilisez uniquement des cables certifiés HDMI® haute vitesse.
- N'utilisez pas de cables HDMI plus longs que ceux spécifiés dans les données techniques.
- Vérifiez que les cables et/ou les connecteurs HDMI ne sont pas endommagés.
- La source HDMI et le téléviseur doivent tous deux être compatibles avec la norme HDMI.
- Vérifiez que vos sources HDMI et votre téléviseur prennant en charge la protection contre la copie HDCP 2.2 (High Bandwidth Digital Content Protection).

Affichage 3D incorrect

• Veuillez vérifier si la source HDMI est réglée pour afficher la 3D et/ou si elle est réglée sur automatique.

• La source HDMI et votre téléviseur HD doivent prendre en charge les mêmes formats 3D.

• Vérifiez que la 3D est affichée correctement en connectant la source HDMI directement à l'écran HD à l'aide d'un cable HDMI.

Vous avez d'autres questions qui n'ont pas ete résolues par les informations ci-dessus? Veuillez consulter le site www.marmitek.com

Déclaration de conformité

Par la presente, Marmitek BV déclare que ce Split 618 Pro est conforme aux exigences essentielles et autres dispositions pertinentes des directives suivantes :

Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la compatibilité electromagnétique (refonte). Directive 2014/35/UE du Parlement européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Directive 2011/65/UE du Parlement européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipementselectriques et électroniques.

Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception applicables aux sources d'alimentation externes conformément à la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) n° 278/2009 de la Commission.

Vous pouvez consulter la déclaration de conformité complète à l'adresse suivante

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands www.marmitek.com
