Caractéristiques techniques	Répartiteur HDMI 4K UHD, 2 sorties, supporte HDR, 3D, et audio numérique 2.0
Connectivité	2 ports HDMI en sortie, 1 port HDMI en entrée
Résolution maximale	Supporte jusqu'à 4K (3840 x 2160) à 60 Hz
Utilisation	Idéal pour partager une source HDMI vers plusieurs écrans
Installation	Plug and play, aucune configuration nécessaire
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Informations générales	Compatible avec la plupart des appareils HDMI, garantie constructeur incluse

FOIRE AUX QUESTIONS - Split 614 UHD 2.0 MARMITEK

Comment connecter le MARMITEK Split 614 UHD 2.0 à ma source vidéo ?

Pour connecter le MARMITEK Split 614 UHD 2.0 à votre source vidéo, utilisez un câble HDMI pour relier la sortie HDMI de votre source à l'entrée HDMI du répartiteur.

Le MARMITEK Split 614 UHD 2.0 prend-il en charge la résolution 4K ?

Oui, le MARMITEK Split 614 UHD 2.0 prend en charge les résolutions jusqu'à 4K UHD à 60 Hz.

Que faire si le signal vidéo ne s'affiche pas sur les sorties ?

Vérifiez que tous les câbles HDMI sont bien connectés et en bon état. Assurez-vous également que votre source vidéo est allumée et fonctionne correctement.

Puis-je utiliser le MARMITEK Split 614 UHD 2.0 avec des appareils non compatibles 4K ?

Oui, le répartiteur est rétrocompatible et fonctionnera avec des appareils non compatibles 4K, mais la résolution sera limitée à celle de l'appareil le plus bas.

Est-ce que le MARMITEK Split 614 UHD 2.0 nécessite une alimentation externe ?

Oui, le MARMITEK Split 614 UHD 2.0 nécessite une alimentation externe pour fonctionner correctement. Assurez-vous de connecter l'adaptateur fourni.

Comment réinitialiser le MARMITEK Split 614 UHD 2.0 en cas de problème ?

Pour réinitialiser le répartiteur, débranchez l'alimentation, attendez 10 secondes, puis rebranchez-le. Cela devrait réinitialiser l'appareil.

Le MARMITEK Split 614 UHD 2.0 supporte-t-il l'audio de haute qualité ?

Oui, le MARMITEK Split 614 UHD 2.0 prend en charge les formats audio haute définition tels que DTS-HD et Dolby TrueHD.

Comment savoir si le MARMITEK Split 614 UHD 2.0 fonctionne correctement ?

Vérifiez les voyants LED sur le répartiteur. Si le voyant d'alimentation est allumé et que les voyants des sorties s'allument lorsque les appareils sont connectés, le répartiteur fonctionne correctement.

Y a-t-il une limite de longueur pour les câbles HDMI utilisés avec le MARMITEK Split 614 UHD 2.0 ?

Oui, il est recommandé d'utiliser des câbles HDMI ne dépassant pas 15 mètres pour garantir la qualité du signal.

Le MARMITEK Split 614 UHD 2.0 fonctionne-t-il avec des appareils Apple TV ?

Oui, le MARMITEK Split 614 UHD 2.0 est compatible avec Apple TV et d'autres appareils similaires.

Comment mettre à jour le firmware du MARMITEK Split 614 UHD 2.0 ?

Pour mettre à jour le firmware, visitez le site officiel de Marmitek pour télécharger les mises à jour disponibles et suivez les instructions fournies.

MODE D'EMPLOI Split 614 UHD 2.0 MARMITEK

1 Table des matieres 19
2 Consignes de sécurité 20
3 Voitre produit 21

3.1 Introduction 21
3.2 Caracteristiques du produit 21
3.3 Caracteristiques HDMI 21
3.4 Contenu de l'emballage 21

4 Au travail 22

4.1 Conseils d'installation 22
4.2 Installation 22

5 Utilisation 23

5.1 EDID 23
5.2 EDID Auto ou Copie 1 23

6 Informations produit 24

6.1 Spécifications techniques 24

7 Foire aux questions (FAQ) 25
8 Notification 26

8.1 DeclaratiOn de conformite 26
8.2 Recyclage 26
8.3 Droits d'auteur 26

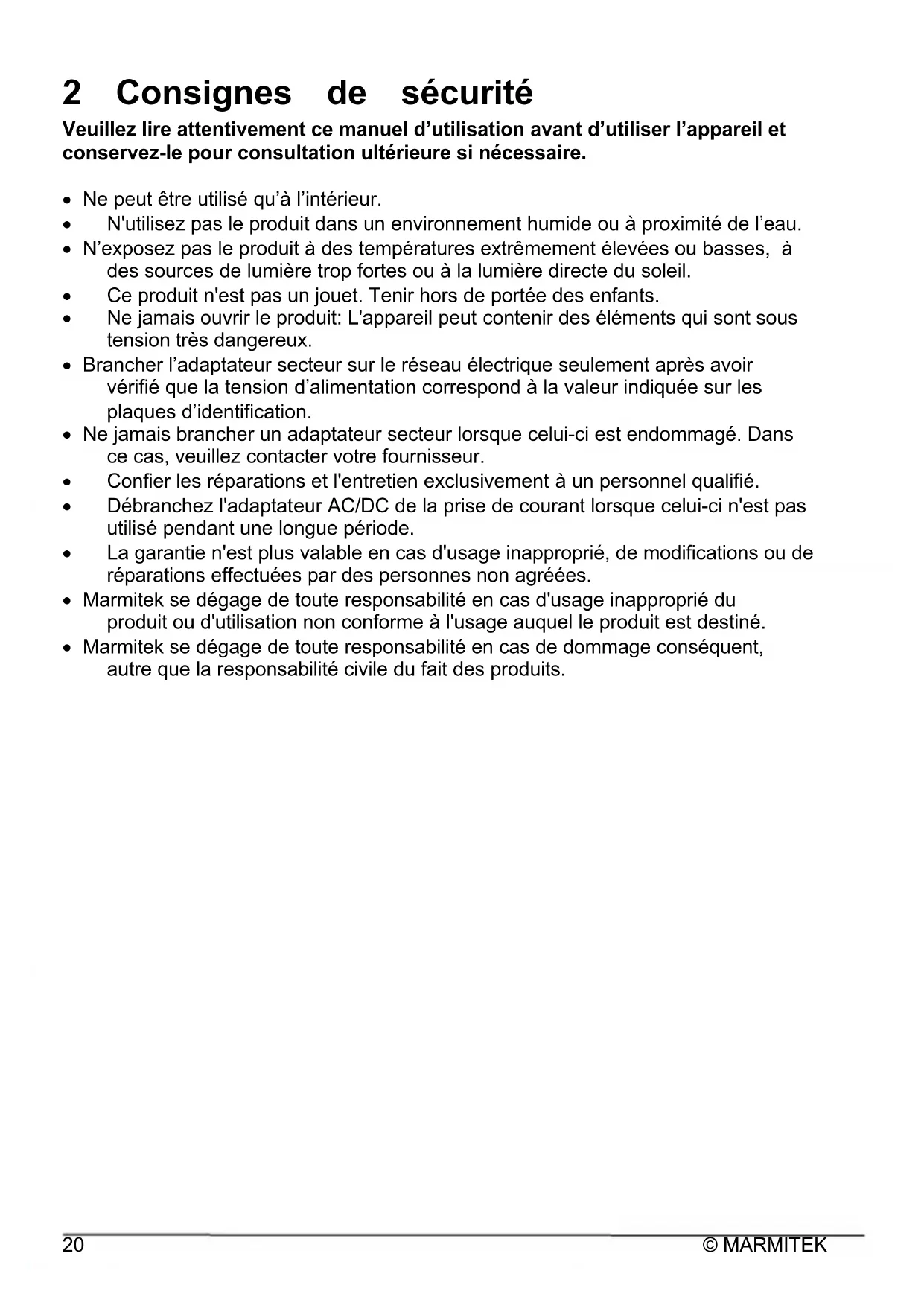

2 Consignes de sécurité

Veuillez lire attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour consultation ultérieure si nécessaire.

• Ne peut être utilisé qu'à l'intérieur.
  N'utilisez pas le produit dans un environnement humide ou a proximite de I'eau.
• N'exposez pas le produit à des températures extrémenté élevées ou basses, à des sources de lumière tropfortes ou à la luzière directe du soleil.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit: L'appareil peut contenir des éléments qui sont sous tension très dangereux.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification.
• Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
• Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.
  La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées.
• Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné.
• Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.

3 Notre produit

3.1 Introduction

Félicitations pour l'achat du Marmitek Split 614 UHD 2.0^TM

Ce répartiteur HDMI actif relié 4 écrans (dévelopeur ou projecteur) avec une seule source HDMI. Contrairement aux répartiteurs HDMI passifs cela peut être réalisé sans aucune perte de signal ou de cryptage tout en conservant une qualité d'image optimale. Le répartiteur est également idéal pour une utilisation en combinaison avec une rallonge HDMI vers, par exemple, une autre piece. Le Split 614 UHD 2.0^TM est compatible avec Ultra HD (4k), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos apparèils existants et futurs.

Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées. Veuillez lire au préalable ce manuel d'utilisation et suivez les instructions afin que vous puissiez profiter de façon optimale des possibilités de ce produit.

3.2 Caracteristiques du produit

• Profitez du contenu Ultra HD le plus recent et regardez Netflix ou un film Blu-ray en 4K sur 4 téléviseurs ou projecteurs tout en conservant un contraste ultime et des couleurs exceptionnelles.
• Il est donc inutil de changer votre cable HDMI si vous souhaitez regarder des films ou journé à des yeux sur un autre écran.
• Avec répéteur et égaliseur intégrés pour corriger une perte de signal éventuelle.
• Determinez vous-même le cas échéant la résolution video maximale sur la sortie HDMI grâce à l'unique commutateur EDID.
• Compatible HDCP 2.2 pour la lecture des contenus 4K Ultra HD dont la copie est protégée.

3.3 Caractéristiques HDMI

• Le début maximal est de 18 Gbit/s (gigabit par seconde). L'HDMI 2.0, peut ainsi afficher des images Ultra HD 4k en 60 fps (images par seconde). Compatible HDCP 2.2 pour la lecture des contenus 4K Ultra HD dont la copie est protégée
• Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160 / 60 Hz), pour High Dynamic Range (HDR), pour Deep Color et pour des couleurs chrome 4:4:4.
• Supporte tous les formats 3D (convent pour une utilisation avec vos propres apparueils 3D).
• Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs,ILAREURRESTITUTIONdesdifférences subtiles dans la gradation et un rapport de contraste plus élevé)
• Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants.

3.4 Contenu de l'emballage

A. 1 × Répartiteur HDMI
B. 1 × Câble HDMI
C. 1 x Adaptateur secteur
D. 1 x Manuel d'utilisation

4 Au travail

4.1 Conseils d'installation

• Eteignez tous les apparèils (dévelopeur et sources HDMI) avant de les connecter au Split 614 UHD 2.0^TM . S'il n'est pas possible de les éteindre, débranchez la prise de courant.
  Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les cables HDMI, autrement cela pourrait les endommager.
• Soyez prudent lorsque vous connectez les cables HDMI. Ils peuvent etre facilement endommages.

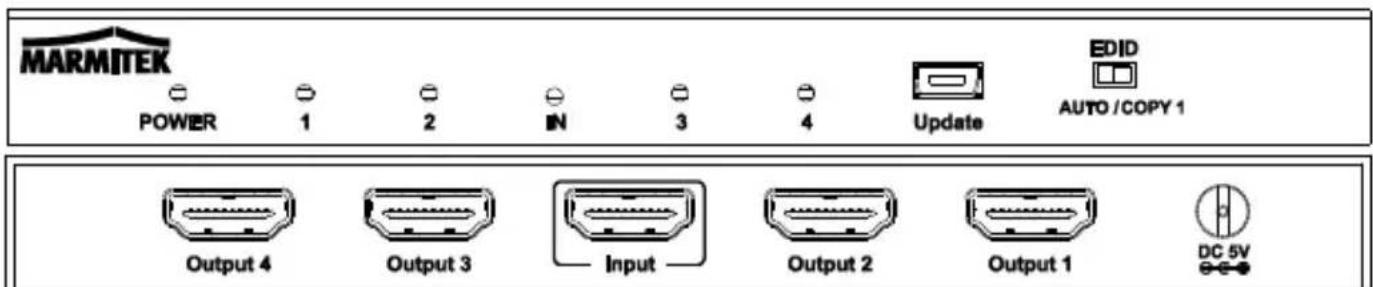

4.2 Installation

1. Connectez la source HDMI (telle que console deieux, lecteur Blu-ray ou decodeur TV numérique) avec un cable HDMI sur le port HDMI avec l'inscription "Input".
2. Connectez les téléviseurs ou les projecteurs avec un cable HDMI sur les ports HDMI avec l'inscription "Output".
3. Connectez de préférence le téléviseur ou le projecteur avec la plus haute résolution (par exemple Ultra HD) sur "Output 1" et celui avec une résolution plus faible (par exemple Full HD) sur "Output 2".
4. Connectez l'adaptateur secteur sur l'entrée "DC 5V" et branche la fiche dans la prise de courant.

5 Utilisation

5.1 EDID

EDID signifie Extended Display Identification Data (Données Étendues d'Identification d'Affichage) et il est utilisé pour la communication entre les sources HDMI et les écrans afin de déterminer les résolutions d/images et les formats audio pris en charge. La source HDMI demande ces informations à l'écran et détermine la(Meilleure résolution ou le meilleur format audio. Lorsqu'on utilise plusieurs écrans (televiseurs ou projecteurs) la meilleure résolution et le meilleur format audio, pris en charge par tous les écrans connectés, sont déterminés.

Dans certains cas cela peut cause des problèmes, par exemple lorsque l'une des sources ou l'un des écrans connectés ne supporte pas bien l'EDID.

5.2 EDID Auto ou Copie 1

Le bouton EDID vous permet d'effectuer lechioix suivant.

• AUTO: détecte automatiquement la plus haute résolution d'image commune et le format audio pris en charge par les deux écrans. L'image et le son seront restitués sur les deux écrans.
  COPY 1: détecte uniquement la résolution et le format audio de l'écran qui est connecté sur "Output 1" (Sortie "HDMI 1"). Cela vous permet d'eviter les problèmes lors de la lecture d'images 3D ou UltraHD (4k), par exemple.

Conseil : Dans des conditions normales utiliser que toutes le mode automatique ; l'image et le son seront restitués sur tous les écrans connectés. Dans le cas de réglages manuels il se peut que l'image et le son ne soient pas restitués sur 1 ou plusieurs écrans si le réglage concerné n'est pas pris en charge.

6 Informations produit

6.1 Spécifications techniques

Connexions

Entree HDMI 1x HDMI (19 broches femelle)

Sortie HDMI 4x HDMI (19 broches femelle)

Longueur du cable HDMI 15 metres maximum

Vidéo

Résolutions prises en charge 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz et 3D@1080p/60Hz.

Résolutions PC prises en charge max. QSXGA (2560x2048@60Hz).

Standards HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, tous les formats 3D et Deep Color 36-bit.

Standards HDCP HDCP 2.2 et HDCP 1.4

Formats de couleur RVB et YCbCr 4:4:4, 4:2:0 ou 4:2:2.

Profondeur des couleurs max. 36-bit.

Débit max.18 Gbit/s.

Fréquence d'horloge max. 600 MHz

Audio

Formats audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 et PCM sté reproduction.

Boitier du Répartiteur

Température ambiente +0 à +40°C

Humidité ambiente 20% à 90%

Alimentation

Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A

7 Foire aux questions (FAQ)

Pas d'image (ou image de mauvaise qualité) ni de son

Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de tracer la cause du problème en connectant les apparêls l'un après l'autre à votre écran (dévelopeur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des cables HDMI, du commutateur HDMI ou de l'écran.

Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant.
Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son.
- N'utilisez pas de cables HDMI qui soient plus longs que ce qui est spécifique dans les caractéristiques techniques.
- Assurez-vous que les cables HDMI et/ou connecteurs ne soient pas endommages.
La source HDMI ainsi que l'écran doit supporter pleinement le HDMI.
- Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP 2.2 (Highbandwidth Digital Content Protection).

Pas d'affichage 3D correct

Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique.
- Notre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D.
Assurez-vous que l'image 3D soit restituee correctement en connectant la source HDMI directement a I'ecran HD avec un cable HDMI.

Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com

8 Notification

8.1 Déclaration de conformité

CE

Par la presente Marmitek BV déclare que l'appareil Split 614 UHD 2.0^TM est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives: Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004

relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externes

8.2 Recyclage

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipment sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout matériel électrique ou electronique par les moyens de collecte indiqués par le gouvernement pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due sont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur bonnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de mention des déchets, ou l'endetroit où vous avez acheté le produit.

8.3 Droits d'auteur

Marmitek est une marque déposée de Germatron BV. Split 614 UHD 2.0^TM est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tous autres droits de propriété concernant le contenu (comprénant mais pas limités aux numérios de modèle, logiciels, audio, video, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises hierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommmandation. Marmitek decline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.

Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas
