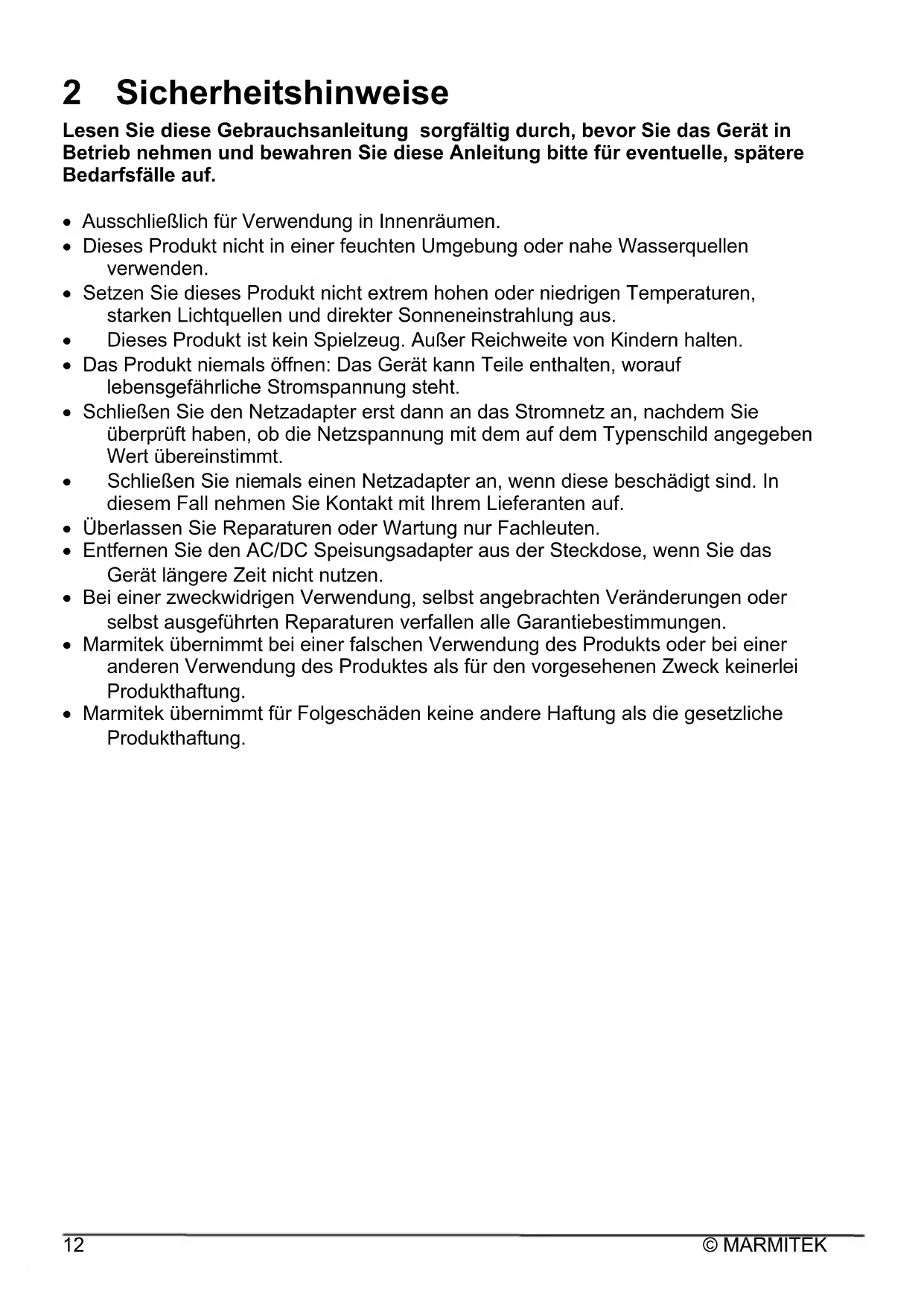

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie diese Anleitungitte für eventuelle, spätere Bedarfsfälle auf.

Ausschließlich für Verwendung in Innenräumen.
- Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.
- Setzen Sie these Produkt nicht extrem hohen oder niedrigen Temperatoren, starken Lichtquellen und direkter Sonneneinstrahlung aus.
- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
- Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen.
- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In thissem Fall erhmen Sie Kontakt mit ihrer Lieferanten auf.
- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längerere Zeit nicht nutzen.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
- Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung.
- Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.

3 Ihr Produkt

3.1 Einführung

Herzlichen Glückwunsch zum Erwerb Ihr's Marmitek Split 614 UHD 2.0^TM !
Dieser aktive HDMI Splitter verbindet 4 Bildschirme (TV oder Projektor) mit einer HDMI Quelle. Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlusselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung kombiniert mit HDMI Veränderungen (z.B. in einen anderen Raum). Der Split 614 UHD 2.0^TM unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D Formate und eignet sich somit für alle heutigen und zukünftigen Geräte.

Alle von Marmitek entwickelten und hergestellten Produkte entsprechen den hochsten Qualitätsanforderungen. Lesen Sie diese Anleitungitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeit eineses Produkts optimal nutzen zu konnen.

3.2 Vorzüge

• Profitieren Sie von den neuesten Ultra HD Inhalten und sehen Sie Netflix oder Blu-Ray这部电影 in 4K auf 4 Fernsehern oder Projektoren ohne jeglichen Kontrastverlust und in wunderbaren Farben.
• Das HDMI Kabel muss nicht mehr ausgetauscht werden, wenn Sie Filme sehen oder Spieler auf einem anderen Bildschirm spielen möchten.
• Mit eingebautem Repeater und Equalizer zur eventuellen Signalverlustkorrektur.
• Bestimmen Sie mit diesen einmaligen EDID Schalter wenn gewünscht die maximale Videoauflösung am HDMI Ausgang mit dem einmaligen EDID Schalter.
• Unterstutz HDCP 2.2 zum Abspielen von geschichertem 4K Ultra-HD Inhalt

3.3 HDMI eigenschaften

• Der maximale Datendurchsatz beträgt 18 Gbit/s (Gigabit pro Sekunde). Somit kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 BpS (Bilder pro Sekunde) wiedergeben
• Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color en 4:4:4 Chroma Farben.
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Unterstützung alle 3D Formate (geeignet für Verwendung mit ihren eigenen 3D Geräten)
• Untersitz Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.

3.4 Verpackungsinhalt

A. 1 × HDMI Splitter
B. 1 × HDMI Kabel
C. 1 × Speisungsadapter
D. 1 x Gebrauchsanleitung

4 Los goht's

4.1 Bevor Sie beginnen

• Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Split 614 UHD 2.0^TM anschließen zunachst aus. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.

• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppen; diese können sonst beschädigen.

• Lassen Sie während des Anschließens Ihrer HDMI Kabel Vorsicht walten. Diese könnenchnell beschädigen.

4.2 Installation

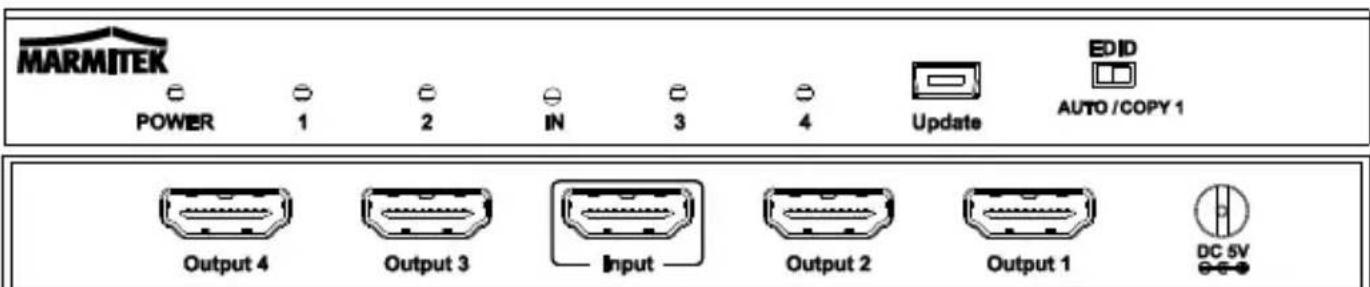

1. Schlieben Sie die HDMI Quelle (wie Spielkonsole, Blu-Ray Player oder digitalen TV Decoder) mit einem HDMI Kabel an den HDMI Anschluss mit der Aufschrift "Input" an.
2. Schlieben Sie Fernseher oder Projektoren mit einem HDMI Kabel an den HDMI Anschluss mit der Aufschrift "Output" an.
3. Schlieben Sie vorzugsweise den Fernseher oder Projektor mit der hochsten Auflösung (z.B. Ultra HD) an den "Output 1" und mit einer geringeren Auflösung (z.B. Full HD) an den "Output 2" Anschluss an.
4. Schlieben Sie den Speisungsadapter an den "DC 5V" Eingang an und verbinden Sie diesen mit der Steckdose.

5 Verwendung

5.1 EDID

EDID bedeutet Extended Display Identification Data und wird für die Kommunikation zwischen HDMI Quellen und Bildschirmen verwendet, um die Unterstützungen Bildauflösungen und Audioformate zu bestimmen. Die HDMI Quelle ruft diese Informationen vom Bildschirm ab und bestimmt die Beste Auflösung oder das Beste Audioformat. Bei Verwendung mehrerer Bildschirme (Fernseher oder Projektoren) wird bestimmt, welche die Beste Auflösung oder das Beste Audioformat ist, .die von allen angeschlossenen Bildschirmen unterstützen wird.

Das kann bisweilen zu Problemen führen, beispielsweise wenn eine der angeschlossenen Quellen oder Bildschirme EDID nicht korrekt unterstützen.

5.2 EDID Auto oder Copy 1

Mithilfe der EDID-Tate konnen Sie folgende Einstellungen wahlen:

• AUTO: Sucht automatisch die hochstmögliche, gemeinschaftliche Bildauflösung und das Audioformat, das von beiden Bildschirmen untersätzt wird. Auf beiden Bildschirmen wird Bild und Ton wiedergegeben werden.
  COPY 1: Sucht nur die Auflösung und das Audioformat des Bildschirms, das an den "Output 1" angeschlossen ist. Damit begegen Sie Abspielproblemen von zum Beispiel 3D oder UltraHD (4k).

Tipp: Verwenden Sie in Standardsituationen immer die Einstellung Automatisch. Auf allen angeschlossenen Bildschirmen wird Bild und Ton wiedergegeben werden. Bei manueller Einstellung kann es passieren, dass Sie auf 1. oder mehreren Bildschirmen kein Bild oder keinen Ton empfangen, wenn die Einstellung nicht unterstützt wird.

6 Produktinformationen

6.1 Technische Daten

Anschlüsse

HDMI Eingang 1x HDMI Ausgang (19-Buchsenkontakt)
HDMI Ausgang 4x HDMI Ausgang (19-Buchsenkontakt)
HDMI Kabellänge Höchstlänge 15 Meter

Video

Unterstutzte Auflösungen 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz und 3D@1080p/60Hz.
Unterstutzte PC Auflösungen max. QSXGA (2560x2048@60Hz).
HDMI Standards HDMI 2.0b, HDR, EDID, DVI, alle 3D Formate und Deep Color 36-bit.
HDCP Standards HDCP 2.2 und HDCP 1.4
Farbformate RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2.
Farbtiefe max. 36-Bit:
Datendurchsatz max.18 Gbit/s.
Taktfrequenz max. 600 MHz.

Audio

HDMI Audioformate DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 und PCM Stereo.

Gehäuse

Maßangaben (H x B x T) 163 x 63 x 17 mm Gewicht 268 g

Umgebung

Umgebungstemperatur +0 to +40^ C Relative Feuchte 20% bis905%

Speisung

Externer Speisungsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Angaben konnen ohne vorherige Mitteilung geändert werden.

7 Häufiggestellte Fragen (FAQs)

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Switch kein, oder ein schlechterst Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschreiben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

• Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich in der Steckdose befindet.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.
• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prufen Sie, ob ihre HDMI Quellen und Bildschirm das Verschlussungssystem HDCP 2.2 (Highbandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob diese auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten untersuchen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

8 Hinweis

8.1 Konformitätserklarung

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes Split 614 UHD 2.0^TM den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/EG des europäischen Parlaments und des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektron magnetische Verträge Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Okodesign-Anforderungen an die Leistungsaufnahme externer Netzele bei Null last sowie ihre durchschnittliche Effizienz im Betrieb

8.2 Recycling

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesen Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das

Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in ihrer Verantwortung,这点es Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötgigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

8.3 Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron BV. Split 614 UHD 2.0^TM ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts these Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in this dem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.
