BEDIENUNGSANLEITUNG Split 418 UHD MARMITEK

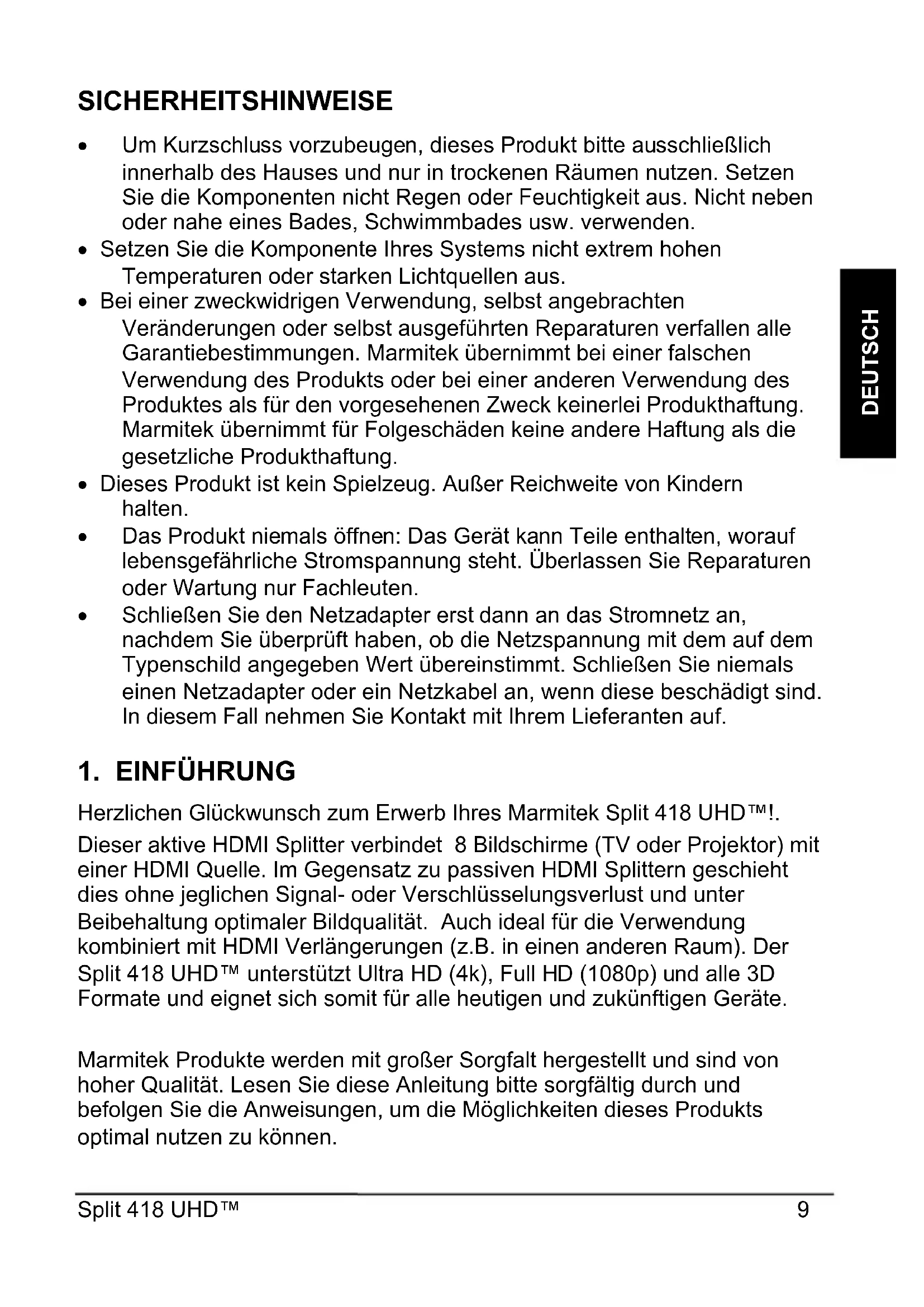

Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht darüber oder nahe eines Bades, Schwimmbades usw. verwenden.
- Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
- Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In thisum Fall erhmen Sie Kontakt mit Imrem Lieferanten auf.

1. EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb Ihr's Marmitek Split 418 UHD™!. Dieser aktive HDMI Splitter verbindet 8 Bildschirme (TV oder Projektor) mit einer HDMI Quelle. Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlussungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung kombiniert mit HDMI Veränderungen (z.B. in einen anderen Raum). Der Split 418 UHD™ unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D Formate und eignet sich somit für alle heutigen und zukünftigen Geräte.

Marmitek Produkte werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungrette sorgfältig durch und befolgen Sie die Anweisungen, um die Mochgkeiten these Projekts optimal nutzen zu konnen.

2. VERPACKUNGsinhalt

1 x HDMI Splitter
1 x Speisungsadapter
1 x Gebrauchsanleitung

3. VORZÜGE

• Ermöglicht es, Bild und Ton Ihres digitalen TV Decoders, Satellitenempfängers, Spielcomputers oder Blu-Ray Players auf 8 Bildschirmen (HDTV oder HD Projektor) gleichzeitig wiederzugegeben.
• Das HDMI Kabel muss nicht mehr ausgetauscht werden, wenn Sie Filme sehen oder Games auf einem anderen Bildschirm spielen möchten.
• Bestimmen Sie mit diesen einmaligen EDID Schalter wenn gewünscht, selbst die Videoauflösung (4k2k, 1080p, 1080i) und das Audioformat (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) am HDMI Ausgang.

HDMI EIGENSCHAFTEN

• Videobandbreite 300MHz (ermöglich Ultra HD 4k und Full HD 1080p Bildwiedergabe)
• Unterstützung alle 3D Formate (geeignet für Verwendung mit ihren eigenen 3D Geräten)
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)

4. INSTALLATION

Bevor Sie beginnen:

• Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Connect 418 UHD™ anschließen zunachst aus. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppeln; diese können sonst beschädigen.

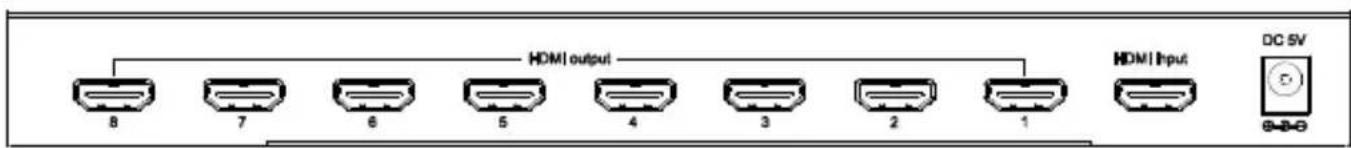

1. Schließen Sie die HDMI Quelle (wie Spielcomputer, Blu-Ray Player und digitaler TV Decoder) mit einem HDMI Kabel an den "HDMI Input" Anschluss an.
2. Verbinden Sie die Bildschirme (Fernseher oder Projektoren) mit einem HDMI Kabel an einen HDMI Output Anschluss an.
3. Schließen Sie den Speisungsadapter an den "DC 5V" an und verbinden Sie diesen mit der Steckdose.

5. EDID-EINSTELLUNGEN

EDID bedeutet Extended Display Identification Data und wird für die Kommunikation zwischen HDMI Quellen und Bildschirmen verwendet, um die Unterstützungen Bildauflösungen und Audioformate zu bestimmten. Die HDMI Quelle ruft diese Informationen vom Bildschirm ab und bestimmt die Beste Auflösung oder das Beste Audioformat. Bei Verwendung mehrerer Bildschirme (Fernseher oder Projektoren) wird bestimmt, welche die Beste Auflösung oder das Beste Audioformat ist, .die von allen angeschlossenen Bildschirmen unterstützt wird.

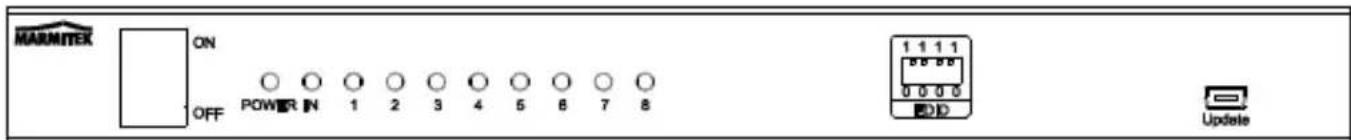

Das kann bisweilen zu Problemen führen, beispiselsweise wenn eine der angeschlossenen Quellen oder Bildschirme EDID nicht korrekt unterszt. Sie können mithilfe der Schalter an der Vorderseite manuell angeben, was die gewünschte Videoauflösung oder das gewünschte Audioformat ist. In Anlage 1 auf Seite 39 finden Sie eine Übersicht der dazugehörigen Einstellungen.

Tipp: Verwenden Sie in Standardsituationalen immer die Einstellung Automatisch. Auf allen angeschlossenen Bildschirmen wird Bild und Ton wiedergegeben werden. Bei manueller Einstellung kann es passieren, dass Sie auf 1. oder mehreren Bildschirmen kein Bild oder keinen Ton empfangen, wenn die Einstellung nicht unterstützt wird.

6. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Switch kein, oder einschlechetes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschlieben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

• Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich in der Steckdose befindet.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.
• Überprüfen Sie die HDMI Kabel und/oder Anschüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prufen Sie, ob ihre HDMI Quellen und Bildschirm das Verschlussungssystem HDCP (Highbandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob diese auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

7. TECHNISCHE DATEN

Anschlüsse

HDMI Eingang 1x HDMI Ausgang (19-Buchsenkontakt)

HDMI Ausgang 8x HDMI Ausgang (19-Buchsenkontakt)

HDMI Kabellange Hochstlange 15 Meter

Video

Unterstützte Auflösungen 480p, 576p, 720p, 1080i, 1080p und 4k2k@24/30

HDMI Standards HDCP, CEC, EDID, DVI, all 3D formats, Deep Color (36bit), x.v.Color

Bandbreite Video: 10,2 Gbps

Taktfrequenz 300 MHZ

Audiosignal

HDMI Audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS, Dolby-AC3 and 2.0CH

Gehäuse

Maßangaben (H x B x T) 333 x 236 x 61mm

Gewicht 1045 g

Umgebung

Umgebungstemperatur +0 to +70^ C

Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf auf hin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden solte. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und

elektronische Geräte über die damit zuständigen und von der Regelung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte bereits, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

CE Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes Split 418 UHD™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/53/EU des Europäischen Parlaments und des Rates vom 16. April 2014 über die Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt und zur Aufhebung der Richtlinie 1999/5/EG.

Richtlinie (EU) 2017/2102 des Europäischen Parliaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an externe Netzeleile gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige http://www.marmitek.comesen.

Konformitätserklung unter

COPYRIGHT

Marmitek BV ist ein Warenzeichen von Vogel's Holding B.V. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts theseus Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in thisem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahr, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV – PO Box 4257 - 5604 EG Eindhoven - Niederlande
