MANUALE UTENTE Split 418 UHD MARMITEK

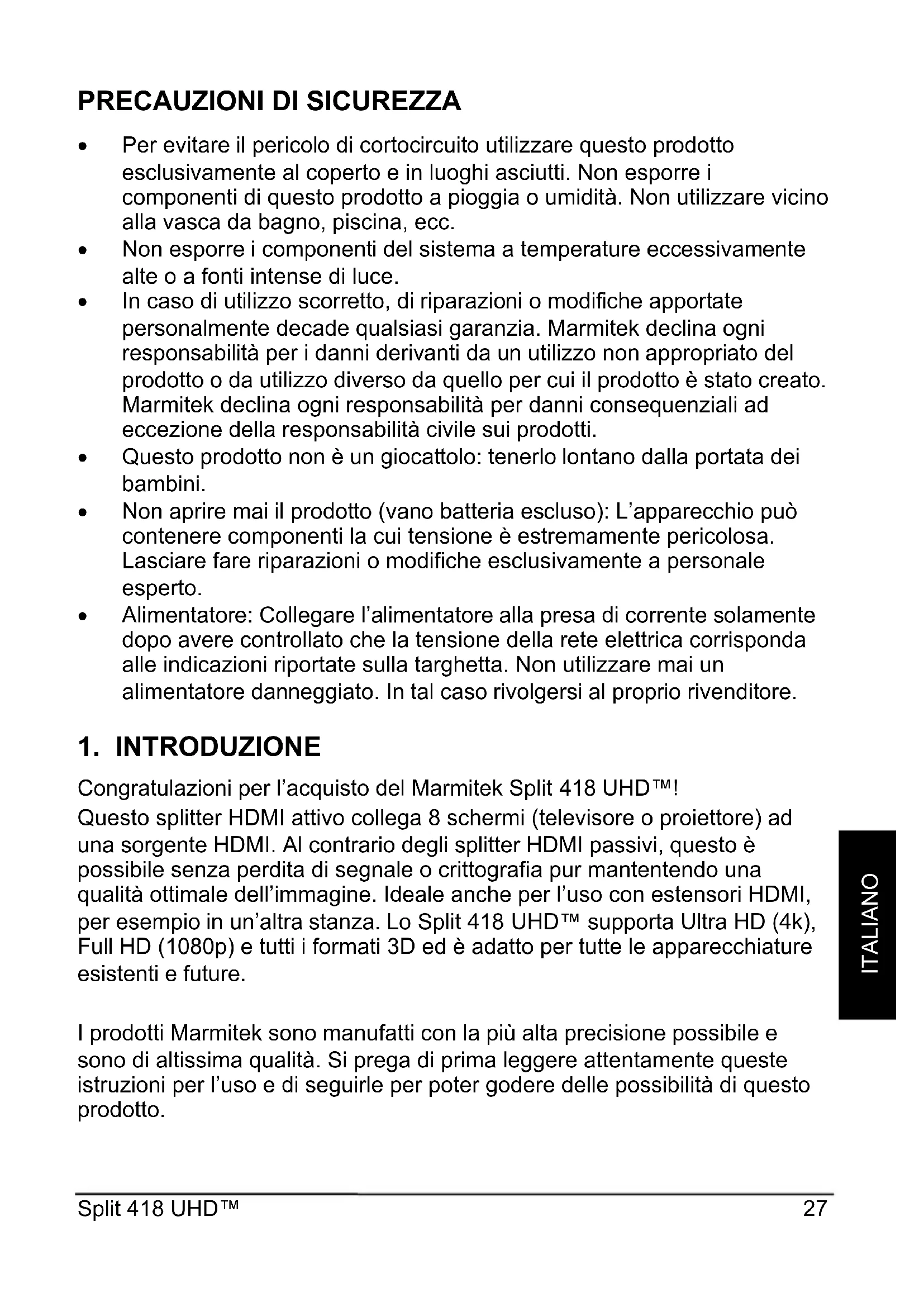

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
  In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto (vano batteria escluso): L'apparecchio può contentere componenti la cui tension è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulations per l'acquisto del Marmitek Split 418 UHD™!

Questo splitter HDMI attivo collega 8 schermi (televisione o proiettre) ad una sorgente HDMI. Al contrario degli splitter HDMI passivi, quello è possibileenza perdita di segnale o crittografia pur mantentendo una qualità ottimale dell'immagine. Idealeanche per l'uso con estensori HDMI, per esempio in un'altra stanza. Lo Split 418 UHD ^TM supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto per tutte le apparecchiature esistenti e future.

I prodotti Marmitek sono manufatti con la più alta precisione possibile e sono di altissima qualità. Si prega di prima leggere attendamente queste istruzioni per l'uso e di seguirle per poter godere delle possibilità di quello prodotto.

2. CONTENUTO DELLA CONFEZIONE

1 x splitter HDMI

1 x adattore di alimentazione

1 x istruzioni per l'uso

3. VANTAGGI

• Rende possibile la riproduzione contemporanea di immagine e suono del loro decoder TV digitale, ricevitore satellitare, console olettore Bluray su 8 monitor (televisore o proiettre).
• Elimina l'esigenza diambiare il cavo HDMI quando si vuole guardare un film o giocare ai videogiochi su un altro monitor.
• Se desiderato, determinare la risoluzione video (4k2k, 1080p, 1080i) e il formato audio (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) sull'uscita HDMItramite l'interruttore EDID unico.

CARATTERISTICHEHDMI

• Larghezza banda video 300MHz (rende possibile la riproduzione dell'immagine ad Ultra HD 4k e Full HD 1080p)
• Supporta tutti i formati 3D (adatto all'uso con tutte le apparecchiature 3D)
• Deep Color 36-bit, (miliardiève di milioni colori, una migliorere riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato)
• Dolby TrueHD & DTS HD Master Audio (supporto audio ad alta qualità)

4. INSTALLAZIONE

Consigli per l'installazione:

• Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Split 418 UHD™. Quando non è possibile spegnerle, rimuovere la spina alla presa.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliorie qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.

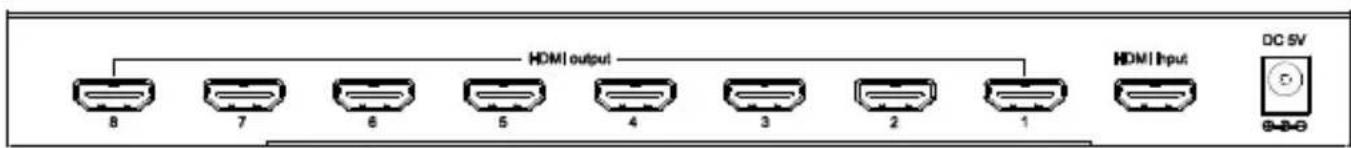

1. Collegare la sorgente HDMI (come console videogiochi,lettore Blu-ray e decoder TV digitale) ad una porta HDMI, con il testo "HDMI input", tramite un carrvo HDMI.

2. Collegare gli schermi (televisore o proiettori) alla porta HDMI con il testo "HDMI output", tramite un cavo HDMI.

3. Collegare l'adattatore al "DC 5V" ed insere la spina nella presa.

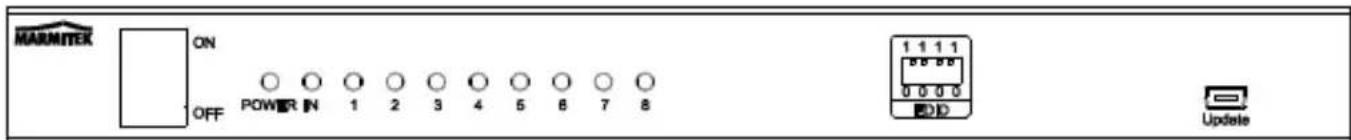

5. IMPOSTAZIONI EDID

EDID è l'acronimo per Extended Display Identification Data e viene utilizzato per la comunicazione tra le sorgenti HDMI e gli schermi, per determinare le risoluzioni dell'immagine ed i formati audio. La sorgente HDMI chiede queste informazioni allo schermo e determinina la migliorere risoluzione o formato audio. In caso di più schermi (televisioni o proiettori) viene determinato quale risoluzione o formato audio viene supportato da tutti gli schermi collegati.

In alcune situazioni questo può causare problemi, per esempio quando una delle sorgenti o schermi collegati non supporta bene EDID. Tramite gli interrupttori sul davanti è possibile impostare manualmente la risoluzione video e il formato audio desiderato. Vedere l'allegato 1, paging 39, per un elenco di queste impostazioni.

Consiglio: in situazioni tipo sempre utilizzato la modalità automatica, in tal modo saranno riprodotti immagine e suono su tutti gli schermi. In caso di impostazioni manuali cui po seessere che su uno o più schermi non viene riprodotta l'immagine o il suono se non viene supportata la relativa impostazione.

6. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità

Nel caso che dopo il collegamento del commutatore HDMI manchi l'immagine o sia di cattiva qualità, cercare di risolverve il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettre). In tal modo è possibile determinare se il problema si trovava nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o dello schermo.

• Controllare se l'adattatore di alimentazione è stato collegato ed inserito nella presa di corrente.
  Per la migliorare qualità di immagini e suono usare solo cavi omologati High Speed HDMI®.
  Non usare cavi HDMI più lunghi di quello significato nei dati tecnici.
• Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
• Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
• Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la sorgente HDMI corretta per riproduire 3D e/o se"This è stata impostata nella modalità automatica.
• Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Hai ulteriori domande che non sono state risposte qui sopra? Visita www.marmitek.com

7. DATI TECHNICI

Connessioni

Ingresso HDMI 1x HDMI (19 poli femmina)

Uscita HDMI 8x HDMI (19 poli femmina)

Lunghezza cavo HDMI max. 15 metric

Video

Risoluzioni supportate 480p, 576p, 720p, 1080i, 1080p e 4k2k@24/30

Norme HDMI HDCP, CEC, ARC, EDID, DVI, tutti i formati 3D, Deep Colour (36bit), x.v.Color

Larghezza banda video 10.2 Gbps

Frequenza di clock 300 MHz

Audio

Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM

7.1, DTS, Dolby-AC3 e 2.0CH

Alloggiamento

Dimensioni (A x L x P) 333 x 236 x 61mm

Peso 1045g

Ambiente

Temperature ambiente +0 fino ai +70^ C

Umidità di ambiente 10% all'85%

Alimentazione

Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A

Le caratteristiche tecniche possono essere modificate alla preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire suaquesti prodotti sa le altre apparecchiature elettriche ed elettroniche mediatingle

specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi Invitation a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

DICHIARAZIONE DI CONFORMITA

Con ciò, Marmitek BV dichiara che il Split 418 UHD™ è conforme ai requisiti essentiali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/53/UE del Parlamento Europeo e del Consiglio del 16 aprile 2014 concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di apparecchiature radio e che abroga la direttiva 1999/5/CE.

Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1^ ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

É possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

DIRITTI D'AUTORE

Marmitek è un marchio commerciale di Vogel's Holding B.V. Marmitek si è impegnata perché le informazioni cont∉ne in questo manuale fosso zero il più possibile precise. Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numeroi di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del Contenegro, induse nella limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione alla previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La Citatione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven

Paesi Bassi
