MANUALE UTENTE Split TS14 MARMITEK

1 Indice....35
2 Precauzioni di sicurezza....36
3 Introduzione....37
4 Contenuto della confezione....37
5 Caratteristiche....37
6 Connessioni....37
6.1 Lato superiore....37
6.2 Lato sinistro ....38
6.3 Lato destro....38
6.4 Lato posteriore....38
7 Schema di collegamento....38
8 Specificazioni tecniche....39
1 Notifica....40
1.1 Dichiarazione di conformita '....40
1.2 Riciclaggio ....41
1.3 Diritti d'autore....42

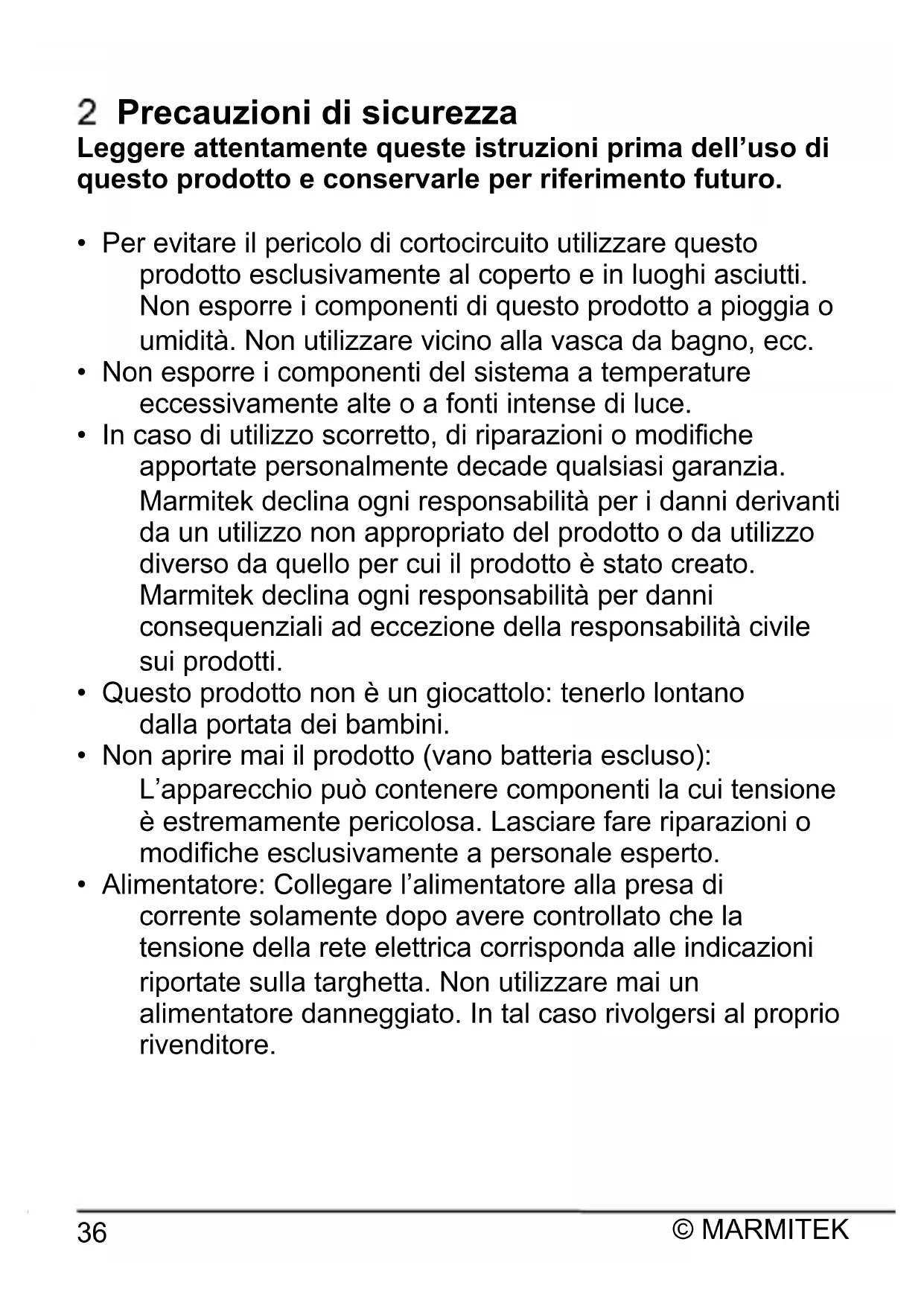

2 Precauzioni di sicurezza

Leggere attentamente queste istruzioni prima dell'uso di questo prodotto e conservarle per riferimento futuro.

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.

- Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.

- Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.

- Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

3 Introduzione

Congratulazioni per l'acquisto dell Split TS14™. Il divisore audio digitale ottico (Toslink) divide un solo ingresso digitale ottico a due uscite senza ritardi o perdita di qualità. È ideale a casa o per la distribuzione audio professionale.

4 Contenuto della confezione

1x divisore audio digitale (splitter)

1 x adattatore di alimentazione

1 x istruzioni per l'uso

5 Caratteristiche

• È ideale a casa o per la distribuzione audio professionale.
• Con una frequenza di campionamento di 192kHz per la miglior riproduzione sonora.
• Supporta gli standard S/PDIF e Toslink.
• Supporta il segnale audio LPCM (Linear Pulse Code Modulation) a 2 canali senza compressione.
  • Supporta i segnali audio Dolby Digital e DTS compressi a 2 e più canali.

6 Connessioni

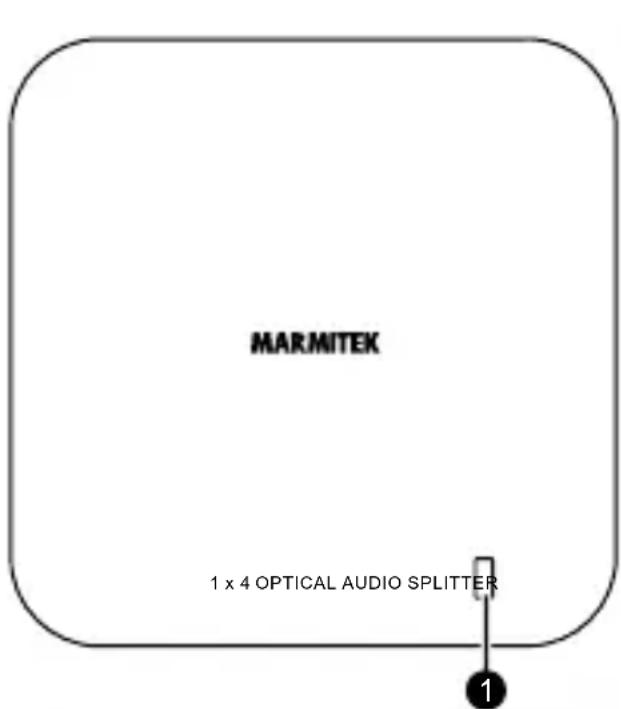

6.1 Lato superiore

1. LED di alimentazione: questo LED si accende quando il divisore audio (splitter audio) è stato collegato all'adattatore di alimentazione.

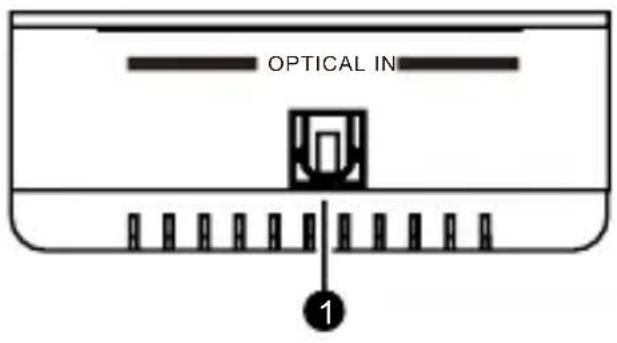

6.2 Lato sinistro

1. Optical In: collegare l'apparecchio sorgente audio a questi ingressi tramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

6.3 Lato destro

1. Optical Out: collegare l'amplificatore audio o gli altoparlanti attivi a queste uscite tramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

6.4 Lato posteriore

1. DC 5V: collegare l'adattatore di alimentazione (fornito) e inserirlo nella presa di corrente.

7 Schema di collegamento

8 Specificazioni tecniche

Uscita audio 4x ottico (Toslink)

Ingresso audio

1x ottico (Toslink)

Audio supportato PCM2, Dolby Digital 5.1 &

DTS 5.1

Frequenza di campionamento

fino a 192kHz

Alimentatore

100-240VAC @ 50-60Hz

Dimensioni 46 x 46 x 24mm

Peso 22 gr

Ambiente

Temperatura +0 fino a +40°C

Umidità dal 10% all'85%

Le caratteristiche tecniche possono essere modificate senza preavviso.

9 Notifica

9.1 Dichiarazione di conformita '

CE Con ciò, Marmitek BV, dichiara che il Split TS14™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1o ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

È possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

9.2 Riciclaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata.

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

9.3 Diritti d'autore

Marmitek è un marchio commerciale di Vogel's Holding B.V. Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile precise. Marmitek declina ogni responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina ogni responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
