| Tipo di prodotto | Divisore HDMI attivo |
| Marca | Marmitek |
| Modello | Split 412 |
| Dimensioni (AxLxP) | 155 x 70 x 25 mm |
| Peso | 260 g |
| Alimentazione | Adattatore di rete esterno 100-240 VCA, uscita 5 VCC / 2 A |
| Risoluzioni supportate | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1920 x 1200 (max) |
| Formati 3D supportati | 1080p@23.98/24 Hz, 720p@59.94/60/50 Hz |
| Ingressi | 1 x HDMI (19 pin femmina) |
| Uscite | 2 x HDMI (19 pin femmina) |
| Lunghezza max. cavo HDMI | 15 m |
| Funzioni principali | Ripetitore e correttore di segnale, Deep Color 36 bit, Dolby TrueHD, DTS HD Master Audio, Lip-Sync, CEC |
| Materiale della custodia | Metallo |
| Certificazioni | HDMI ATC, HDCP, CE |
| Temperatura ambiente | 0 °C a 70 °C |
| Umidità ambiente | 10% a 85% |
| Contenuto della confezione | 1 divisore HDMI, 1 adattatore di alimentazione, 1 cavo HDMI, 1 manuale d'uso |
| Manutenzione e pulizia | Pulire con un panno asciutto e morbido. Non utilizzare prodotti detergenti aggressivi. |
| Sicurezza | Utilizzare solo all'interno, in un luogo asciutto. Non aprire la custodia. Tenere fuori dalla portata dei bambini. |
| Ricambi e riparabilità | Le riparazioni devono essere effettuate da un professionista. Contattare il fornitore in caso di difetti. |
Domande frequenti - Split 412 MARMITEK
Domande degli utenti su Split 412 MARMITEK
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distributore in formato PDF gratuitamente! Trova il tuo manuale Split 412 - MARMITEK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Split 412 del marchio MARMITEK.

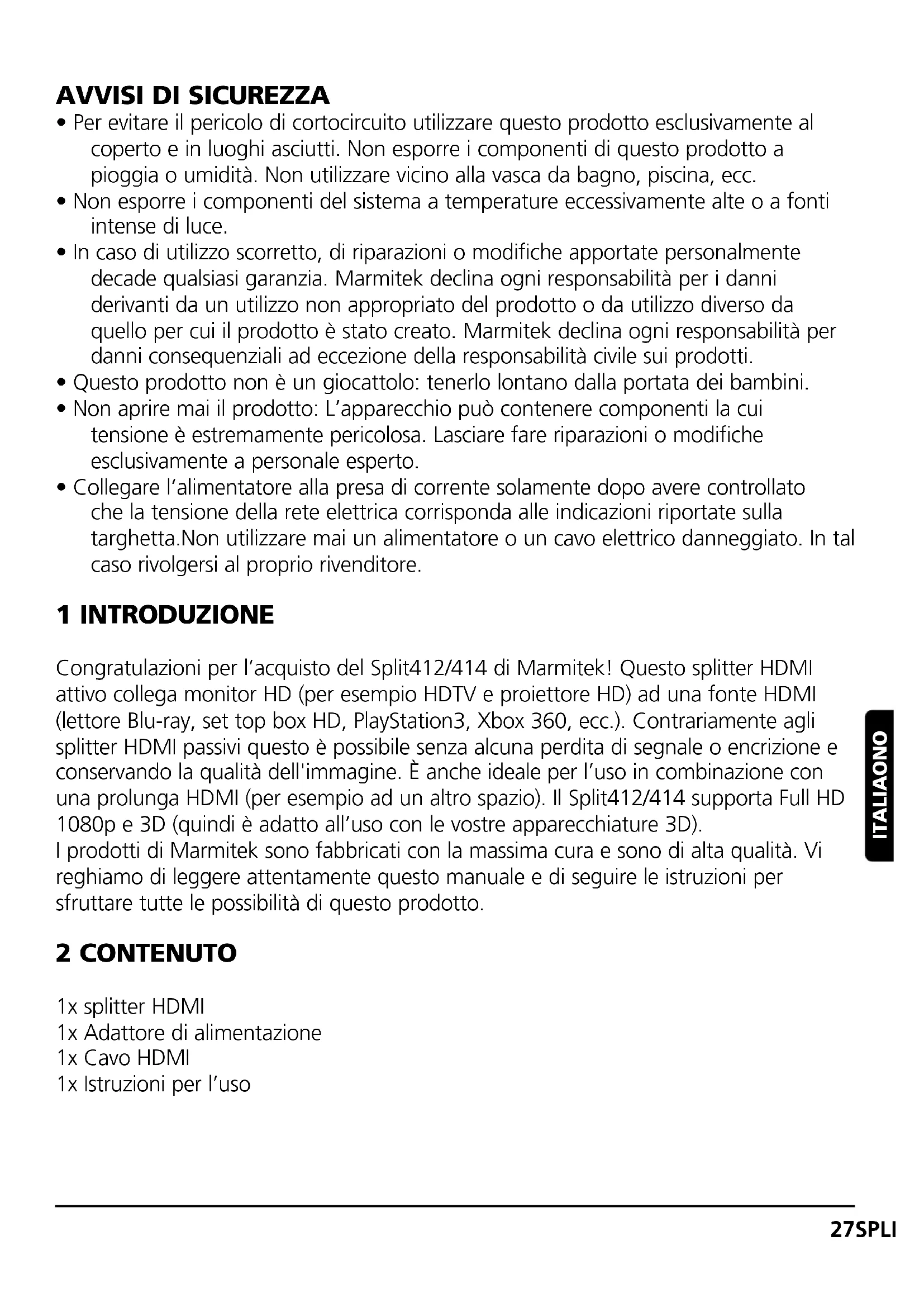

MANUALE UTENTE Split 412 MARMITEK
- Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
- Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
- In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
- Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
- Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
- Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.
1 INTRODUZIONE
Congratulazioni per l'acquisto del Split412/414 di Marmitek! Questo splitter HDMI attivo collega monitor HD (per esempio HDTV e proiettore HD) ad una fonte HDMI (lettore Blu-ray, set top box HD, PlayStation3, Xbox 360, ecc.). Contrariamente agli splitter HDMI passivi questo è possibile senza alcuna perdita di segnale o encrizione e conservando la qualità dell'immagine. È anche ideale per l'uso in combinazione con una prolunga HDMI (per esempio ad un altro spazio). Il Split412/414 supporta Full HD 1080p e 3D (quindi è adatto all'uso con le vostre apparecchiature 3D).
I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi reghiamo di leggere attentamente questo manuale e di seguire le istruzioni per sfruttare tutte le possibilità di questo prodotto.
2 CONTENUTO
1x splitter HDMI
1x Adattore di alimentazione
1x Cavo HDMI
1x Istruzioni per l'uso
3 VANTAGGI
- Per il collegamento di console videogiochi come PlayStation e Xbox, lettore Blu-ray, ricevitore satellitare e tutti gli altri apparecchi HDMI.
- Adatto al Full HD 1080p e tutti i formati 3D.
- Con ripetitore ed equalizzatore integrati per la correzione di un'eventuale perdita di segnale, grazie a cui è possibile collegare fino a 15 metri di cavo HDMI all'uscita.
- Senza disturbi grazie all'alloggiamento metallico senza interferenze.
- Certificato HDMI dagli ATC (Authorized Test Centers).
- Soddisfa tutte le norme HDCP (High-bandwidth Digital Content Protection).
CARATTERISTICHE v1.3 HDMI
- Larghezza banda video 250 MHz (rende possibile la riproduzione delle immagini di 1080p, 12-bit e 60Hz)
- 3D (adatto all'uso con le vostre apparecchiature 3D)
- Deep Color 36-bit, (miliardi invece di milioni di colori, migliore riproduzione di sottili differenze di gradazione e rapporto di contrasto più alto)
- Dolby TrueHD & DTS HD Master Audio (supporto audio di alta qualità)
- Lip-Sync (previene i problemi di sincronizzazione tra immagini e suono)
- CEC (comandare più apparecchi 'CEC' tramite un solo telecomando).

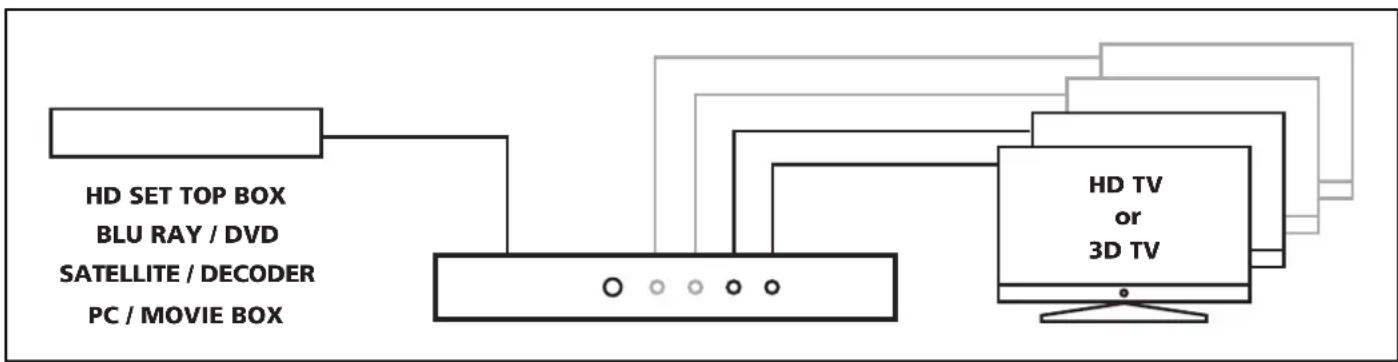

4 INSTALLAZIONE
- Collegate la fonte HDMI all'ingresso dello Split412/414 tramite un cavo HDMI.
- Collegiate i monitor HDMI (HDTV o proiettore HD) all'uscita dello Split412/414 tramite cavi HDMI.
- Collegate l'adattore di alimentazione allo Split412/414 e mettete la spina nella presa.
Consiglio per l'installazione:
Per la migliore qualità di immagini e suono usare solo cavi HDMI High Speed® certificati. Collegate o scollegate cautamente i cavi HDMI per prevenire cavi danneggiati.
5 USO
La risoluzione massima usata dipende completamente dalla fonte HDMI e dai monitor HDMI collegati. La risoluzione della fonte HDMI va regolata in modo che ambedue i monitor HDMI supportino questa risoluzione. Leggete nel manuale di uso dei dispositivi HDMI collegati quale è la massima risoluzione supportata e come si può regolarla. Dopo aver collegati e regolati tutti i dispositivi nel modo corretto, dovete spegnere e poi riaccendere tutti i dispositivi. Scegliete l'apposito ingresso HDMI sul vostro monitor HDMI e poi vedrete su ambedue i monitor lo stesso segnale alla stessa risoluzione.
Consiglio per l'uso:
Per evitare problemi assicuratevi che la fonte HDMI ed i monitor supportino interamente il protocollo HDCP.
6 DOMANDE FREQUENTI
Mancano l'immagine e il suono (o sono di cattiva qualità)
Nel caso che dopo il collegamento dello splitter HDMI manchi l'immagine o sia di cattiva qualità, cercate di risolvere il problema collegando uno per uno i dispositivi al vostro monitor (TV, schermo o proiettore). In tal modo potete determinare se il problema si trova nelle fonti HDMI, nei cavi HDMI, nello splitter HDMI o nel monitor. I dispositivi HDMI non collaudati e certificati dagli ATC (Authorized Test Centers) possono causare problemi di immagine e suono.
- Controllate se l'adattore di alimentazione dello Split412/414 è stato collegato e nella presa di corrente.
- Per la migliore qualità di immagini e suono usare solo cavi HDMI High Speed® certificati.
• Non usate cavi HDMI più lunghi di quanto indicato nei dati tecnici. - Controllate se i cavi e/o le spine HDMI non sono stati danneggiati.
- Sia la fonte HDMI che il vostro monitor devono supportare interamente HDMI.
- Controllate se le vostre fonti HDMI e monitor supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).
Manca la corretta riproduzione 3D
- Controllare se è stata impostata la fonte HDMI corretta per riprodurre 3D e/o se essa è stata impostata nel modo automatico.
- Sia la fonte HDMI che il vostro schermo HD devono supportare gli stessi formati 3D.
- Controllare se è corretta la riproduzione 3D collegando la fonte HDMI direttamente allo schermo HD con il cavo HDMI.
Avete ulteriori domande che non sono state risposte qui sopra? Visitate www.marmitek.com.
7 DATI TECNICI
Risoluzione
Risoluzioni HDTV supportate 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Risoluzione (max) PC supportata 1920 x 1200
Formati 3D supportate 1080p@23.98/24Hz, 720p@59.94/60/50Hz
Max. frequenza pixel 225 MHz
Velocità di trasmissione single-link (max.) 2.25 Gbps
Velocità dati video (max) 6.75 Gbps
Uscita video HDMI HDCP1.0/1.1
Ingressi e uscite
Ingresso HDMI (a 19 poli, femmina) 1 HDMI
Uscita HDMI (a 19 poli, femmina) 2 HDMI (Split412) / 4 HDMI (Split414)
Massima lunghezza di cavo HDMI 15 metri
Custodia splitter
Umidità ambientale 10% al 85%
Alimentazione
Adattore di alimentazione esterno Ingresso 100-240VAC @50-60Hz
Uscita 5VDC @ 2A
Le caratteristiche tecniche possono essere modificate senza preavviso.
8 OPZIONI DISPONIBILI

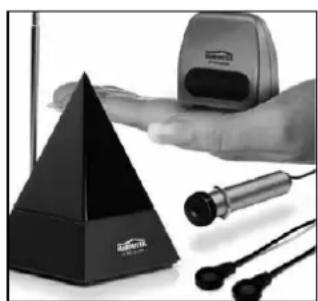

Prolunga ad infrarossi
Marmitek offre un vasto assortimento di prodotti che consentono di comandare la propria apparecchiatura anche quando si trova in un armadio chiuso o in un'altra stanza. Ciò può avvenire con o senza cavi. Per maggiori informazioni sulle prolunghe ad infrarossi consultare il sito www.marmitek.com.
Collegare più apparecchiature
Volete collegare più apparecchiature AV? Con la serie Connect di Marmitek collegate tutte le apparecchiature con un solo cavo, senza perdere qualità. Per ulteriori informazioni su questo cosiddetto 'switchgear' consultare www.marmitek.com.
Per poter guardare il contenuto dei vostri apparecchi HD, perfino in un'altra stanza, potete scegliere le soluzioni AV con o senza fili di Marmitek. Facendo uso del ripetitore IR interno, potete comandare le apparecchiature attraverso pareti e soffitti. Per ulteriori informazioni su questi trasmettitori HDMI visitare www.marmitek.com.
Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea
La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.
Con ciò, Marmitek BV, dichiara che il Split412/414 è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:
Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica
Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del
Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
