Producttype	Actieve HDMI-verdeler
Merk	Marmitek
Model	Split 412
Afmetingen (HxBxD)	155 x 70 x 25 mm
Gewicht	260 g
Voeding	Externe voedingsadapter 100-240 VAC, uitgang 5 VDC / 2 A
Ondersteunde resoluties	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1920 x 1200 (max)
Ondersteunde 3D-formaten	1080p@23.98/24 Hz, 720p@59.94/60/50 Hz
Ingangen	1 x HDMI (19-pins vrouwelijk)
Uitgangen	2 x HDMI (19-pins vrouwelijk)
Maximale HDMI-kabellengte	15 m
Belangrijkste functies	Signaalherhaler en -corrector, Deep Color 36-bit, Dolby TrueHD, DTS HD Master Audio, Lip-Sync, CEC
Behuizingsmateriaal	Metaal
Certificeringen	HDMI ATC, HDCP, CE
Omgevingstemperatuur	0 °C tot 70 °C
Luchtvochtigheid	10 % tot 85 %
Inhoud van de verpakking	1 HDMI-verdeler, 1 voedingsadapter, 1 HDMI-kabel, 1 gebruiksaanwijzing
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Alleen binnenshuis gebruiken op een droge plaats. De behuizing niet openen. Buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Reparaties moeten door een professional worden uitgevoerd. Neem bij defecten contact op met de leverancier.

Veelgestelde vragen - Split 412 MARMITEK

Hoe sluit ik de HDMI-verdeler Split 412 aan?

Sluit de HDMI-bron aan op de ingang van de Split 412 met een HDMI-kabel. Sluit de HDMI-schermen (tv of projector) aan op de uitgangen. Sluit de meegeleverde voedingsadapter aan. Gebruik gecertificeerde High Speed HDMI-kabels voor optimale kwaliteit.

Waarom heb ik geen beeld of geluid?

Controleer of de voedingsadapter is aangesloten. Gebruik gecertificeerde HDMI-kabels van goede kwaliteit. Zorg dat de bron en de schermen het HDCP-protocol ondersteunen. Test door de bron direct op het scherm aan te sluiten om het probleem te isoleren.

Wat is de maximale resolutie die de Split 412 ondersteunt?

De verdeler ondersteunt HDTV-resoluties tot 1080p en pc-resoluties tot 1920 x 1200.

Welke HDMI-kabels moet ik gebruiken?

Gebruik uitsluitend gecertificeerde High Speed HDMI-kabels voor de beste beeld- en geluidskwaliteit. De aanbevolen maximale lengte is 15 meter.

Is de Split 412 compatibel met 3D?

Ja, het ondersteunt gangbare 3D-formaten, met name 1080p@24 Hz en 720p@50/60 Hz. Zorg dat uw bron en scherm dezelfde 3D-formaten ondersteunen.

Kan ik een HDMI-kabel langer dan 15 meter gebruiken?

Nee, de maximale lengte van de uitgangs-HDMI-kabel is 15 meter. Daarboven kan de signaalkwaliteit verslechteren.

Wat te doen als het 3D-beeld wazig of afwezig is?

Controleer of de HDMI-bron is ingesteld om een 3D-signaal te produceren. Zorg dat het scherm hetzelfde 3D-formaat ondersteunt als de bron. Probeer de bron rechtstreeks op het scherm aan te sluiten om te testen.

Hoe los ik problemen met audio/video-synchronisatie (Lip-Sync) op?

De Split 412 ondersteunt de Lip-Sync-functie om vertragingen te voorkomen. Controleer of alle apparaten compatibel zijn en of de instellingen in de menu's van uw apparatuur correct zijn.

Wordt de verdeler warm tijdens gebruik?

De metalen behuizing kan licht warm worden, wat normaal is. Zorg voor voldoende ventilatie en plaats het apparaat niet in een afgesloten ruimte.

Waar kan ik meer informatie over de Split 412 vinden?

Raadpleeg de officiële website van Marmitek op www.marmitek.com voor updates, accessoires en ondersteuning.

GEBRUIKSAANWIJZING Split 412 MARMITEK

GEBRUIKSAANWIJZING 33

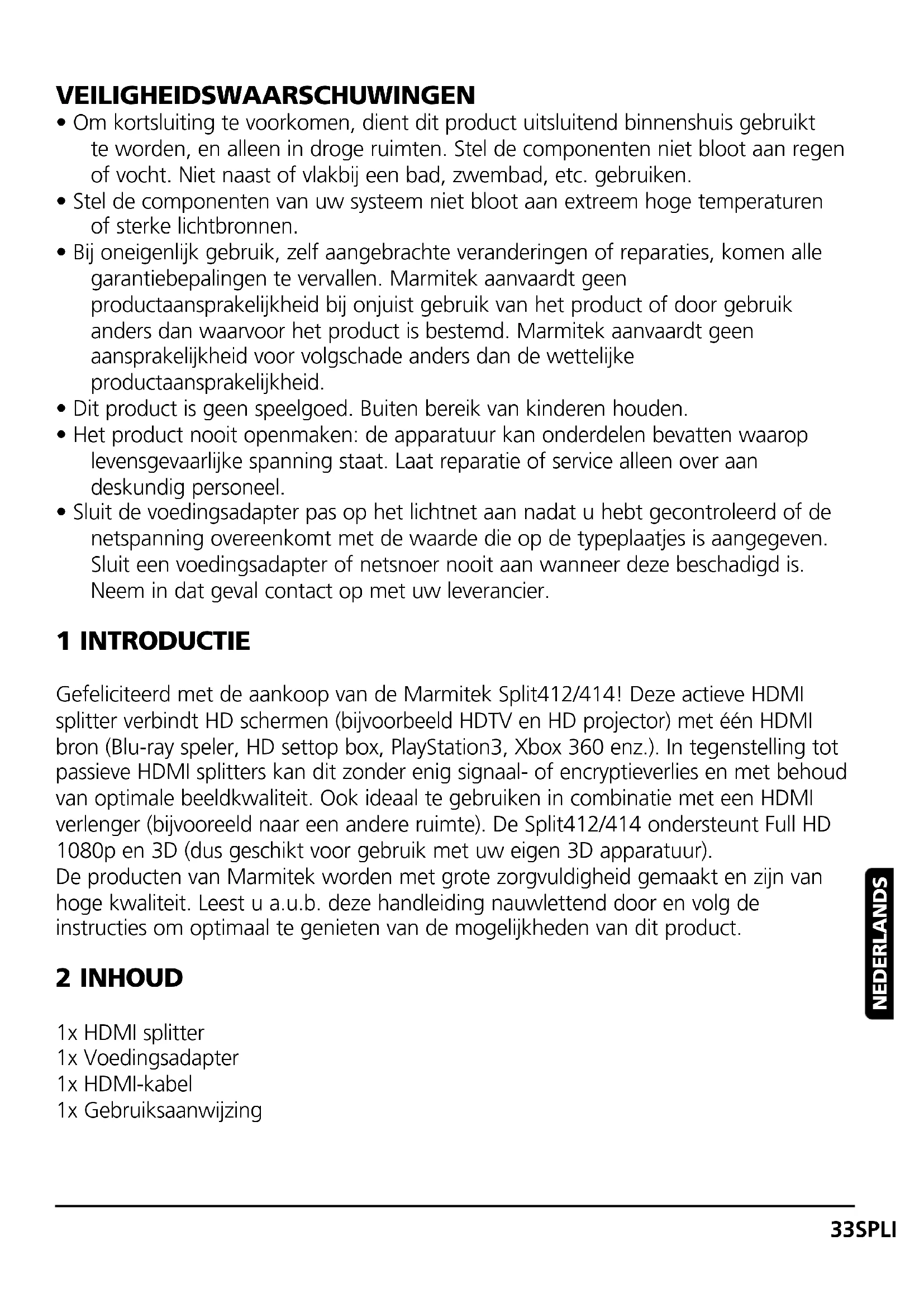

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1 INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek Split412/414! Deze actieve HDMI splitter verbindt HD schermen (bijvoorbeeld HDTV en HD projector) met één HDMI bron (Blu-ray speler, HD settop box, PlayStation3, Xbox 360 enz.). In tegenstelling tot passieve HDMI splitters kan dit zonder enig signaal- of encryptieverlies en met behoud van optimale beeldkwaliteit. Ook ideaal te gebruiken in combinatie met een HDMI verlenger (bijvooreeld naar een andere ruimte). De Split412/414 ondersteunt Full HD 1080p en 3D (dus geschikt voor gebruik met uw eigen 3D apparatuur).

De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.

2 INHOUD

1x HDMI splitter
1x Voedingsadapter
1x HDMI-kabel
1x Gebruiksaanwijzing

3 VOORDELEN

• Voor het aansluiten van spelcomputers zoals PlayStation en Xbox, Blu-ray speler, satellietontvanger en alle overige HDMI apparaten.
• Geschikt voor Full HD 1080p en alle 3D formaten.
• Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signaalverlies, waardoor u tot maar liefst 15 meter HDMI kabel op de uitgang kunt aansluiten.
• Storingsvrij door solide metalen interferentievrije kwaliteitsbehuizing.
• HDMI gecertificeerd door ATC (Authorized Test Centers)
• Voldoet aan de HDCP normen (High-bandwidth Digital Content Protection)

HDMI EIGENSCHAPPEN

• Videobandbreedte 225 MHz (maakt beeld weergave mogelijk van 1080p, 12-bit en 60Hz)
• 3D (geschikt voor gebruik met uw eigen 3D apparatuur)
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)
  • Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)
• Lip-Sync (voorkomt synchronisatie problemen tussen beeld en geluid)
• CEC (meerdere 'CEC' apparaten bedienen met één afstandsbediening).

4 INSTALLATIE

1. Sluit de HDMI bron aan op de "input" van de Split412/414 via een HDMI kabel.
2. Sluit de HDMI schermen (HDTV of HD projector) aan op de "output" van de Split412/414 via HDMI kabels.
3. Sluit de voedingsadapter aan op de Split412/414 en steek de stekker in het stopcontact.

Tip bij installatie:

Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te sluiten of los te koppelen, deze kunnen hierdoor beschadigd raken.

5 GEBRUIK

De maximale resolutie die gebruikt kan worden is volledig afhankelijk van de HDMI bron en de aangesloten HDMI schermen. De resolutie van de HDMI bron dient zo ingesteld te worden dat beide HDMI schermen deze resolutie ondersteunen. Kijk in de gebruiks - aanwijzing van de aangesloten HDMI apparatuur wat de maximale ondersteunde resolutie is en hoe deze ingesteld kan worden. Als alle apparatuur op de juiste manier is aange sloten en ingesteld schakel dan alle apparatuur uit en weer aan. Selecteer de juiste HDMI ingang op uw HDMI scherm en u zult op beide schermen hetzelfde signaal zien met dezelfde resolutie.

Tip bij gebruik:

Zorg ervoor dat de HDMI bron en schermen het HDCP protocol volledig ondersteunen om problemen te voorkomen.

6 VEEL GESTELDE VRAGEN

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluiten van de HDMI splitter, probeer dan het probleem te achterhalen door de apparaten één voor één aan te sluiten op uw scherm (TV, monitor of projector). Op deze manier kunt u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI splitter of het scherm. HDMI apparaten die niet door ATC (Authorized Test Centers) getest en gecertificeerd zijn kunnen beeld en geluidsproblemen veroorzaken.

• Controleer of de voedingsadapter van de Split412/414 is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer zijn dan gespecificeerd in de technische gegevens
• Controleer of de HDMI kabels en/ of connectoren niet beschadigd zijn
• Zowel de HDMI bron als uw scherm dient HDMI volledig te ondersteunen
• Controleer of uw HDMI bronnen en scherm de kopieerbeveiliging HDCP (High-bandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

- Controleer of de HDMI bron is ingesteld om 3D weer te geven en/ of dat deze op automatisch staat.

- Zowel de HDMI bron als uw HD scherm moet dezelfde 3D formaten ondersteunen.

- Controleer of 3D correct wordt weergegeven door de HDMI bron direct op het HD scherm aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com

Omgevingstemperatuur +0 to +70°C

Omgevingsvochtigheid 10% tot 85%

Voeding

Externe voedingsadapter Ingang 100-240VAC @50-60Hz

Uitgang 5VDC @ 2A

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

8 OPTIONEEL VERKRIJGBAAR

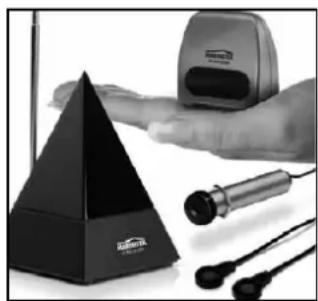

Infrarood verlenging

Marmitek biedt een verscheidenheid aan producten aan die het u mogelijk maakt uw apparatuur ook te bedienen wanneer deze zich in een gesloten kast of zelfs in een andere kamer bevindt. Dit kan met of zonder kabels. Meer informatie over deze zogenoemde infraroodverlengers vindt u op www.marmitek.com.

Meerdere apparaten aansluiten

Wilt u meerdere AV apparaten aansluiten? Met de Marmitek Connect serie sluit u met één kabel alle apparatuur aan, met behoud van kwaliteit. Meer informatie over deze zogenoemde switchgear vindt u op www.marmitek.com.

Om de content van uw HD apparatuur overal te bekijken, zelfs in een andere ruimte, kunt u kiezen voor Marmitek's bedrade of draadloze AV oplossingen. Gebruikmakend van de ingebouwde infraroodverlenger, kunt u de apparatuur bedienen door muren en vloeren. Meer informatie over deze zogenoemde HDMI zenders vindt u op www.marmitek.com.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze Split412/414 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS
