Producttype	Actieve HDMI-splitter met 2 uitgangen
Merk	Marmitek
Model	Split 612 UHD 2.0
HDMI-ingangen	1 x HDMI (19 pins vrouwelijk)
HDMI-uitgangen	2 x HDMI (19 pins vrouwelijk)
HDMI-versie	HDMI 2.0b
Ondersteunde resoluties	4K (4096x2160)@24/30/50/60 Hz, 1080p@120 Hz, 3D, enz.
Maximale snelheid	18 Gbit/s
HDCP	HDCP 2.2 en HDCP 1.4
Audioformaten	Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, PCM
EDID	Auto of Kopie 1 (schakelaar)
Voeding	Netadapter 100-240V ~ 50/60Hz, uitgang 5V DC 1A
Bedrijfstemperatuur	0 °C tot +40 °C
Vochtigheid	20% tot 90%
Maximale kabellengte HDMI	15 meter
Inhoud van de verpakking	1 splitter, 1 HDMI-kabel, 1 netadapter, 1 handleiding
Onderhoud en reiniging	Uitschakelen voor reiniging; gebruik een droge, zachte doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Alleen voor gebruik binnenshuis. Niet blootstellen aan vocht of extreme temperaturen. Buiten bereik van kinderen houden.
Afmetingen (ongeveer)	10 cm x 7 cm x 2,5 cm
Gewicht (ongeveer)	200 g

Veelgestelde vragen - Split 612 UHD 2.0 MARMITEK

Hoe installeer ik de Marmitek Split 612 UHD 2.0?

Schakel alle apparaten uit. Sluit de HDMI-bron (Blu-ray-speler, console, enz.) aan op de 'Input'-poort. Verbind de twee tv's/projectoren met de 'Output 1'- en 'Output 2'-poorten. Sluit de netadapter aan op de DC 5V-ingang en op het stopcontact. Gebruik bij voorkeur gecertificeerde High Speed HDMI-kabels.

Hoe gebruik ik de EDID-schakelaar?

De EDID-schakelaar biedt twee modi: AUTO (detecteert de gemeenschappelijke resolutie en audioformaat van beide schermen) en COPY 1 (gebruikt alleen de gegevens die op uitgang 1 worden weergegeven). In AUTO wordt het beeld op beide schermen getoond; COPY 1 is handig als scherm 2 de 4K-resolutie niet ondersteunt.

Wat is de maximale resolutie die deze splitter ondersteunt?

Het ondersteunt Ultra HD 4K (3840x2160) bij 60 Hz, met HDR en Deep Color 36-bit. Ook compatibel met 1080p@120 Hz en alle 3D-formaten.

Kan ik deze splitter gebruiken met HDMI-kabels langer dan 15 meter?

De aanbevolen maximale kabellengte is 15 meter. Daarboven kunnen signaalverliezen optreden. Gebruik gecertificeerde HDMI High Speed-kabels. Overweeg voor langere afstanden een actieve HDMI-verlenger.

Waarom heb ik geen beeld of een beeld van slechte kwaliteit?

Controleer of de netadapter is aangesloten en de splitter onder spanning staat. Test elke kabel en apparaat een voor een. Gebruik snelle en korte HDMI-kabels (≤15 m). Zorg ervoor dat de bron en het scherm HDCP 2.2 ondersteunen voor beveiligde 4K-inhoud.

Welke audioformaten worden ondersteund?

De splitter verzendt geavanceerde HDMI-audioformaten: Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, Dolby Digital/AC3, DTS 5.1 en stereo PCM.

Hoe schakel ik tussen EDID-modi?

De splitter heeft een kleine fysieke schakelaar (knop) gemarkeerd met EDID. Zet deze op AUTO of COPY 1 naar wens. De wijziging heeft geen effect op de huidige instellingen, maar kan een herstart van de bron vereisen.

Is deze splitter compatibel met 4K-spelconsoles?

Ja, het is compatibel met consoles die 4K uitvoeren (PS4 Pro, Xbox One X, enz.) dankzij HDMI 2.0b en HDCP 2.2. Zorg dat u een Ultra High Speed HDMI-kabel gebruikt.

Kan ik twee schermen met verschillende resoluties aansluiten?

Ja. In AUTO-modus selecteert de splitter de hoogste gemeenschappelijke resolutie die door beide schermen wordt ondersteund. Als u de volledige 4K-resolutie op het ene scherm en een lagere resolutie op het andere wilt weergeven, gebruik dan de COPY 1-modus en sluit het 4K-scherm aan op Output 1.

Hoe onderhoud ik de splitter?

Koppel de stroom los voor reiniging. Gebruik een droge, zachte doek om stof te verwijderen. Gebruik geen oplosmiddelen of vloeibare producten. Bewaar het apparaat op een droge plaats, uit de buurt van zonlicht en warmtebronnen.

GEBRUIKSAANWIJZING Split 612 UHD 2.0 MARMITEK

1 Inhoudsopgave 43
2 Veiligheidsinstructies 44
3Uw product. 45

3.1 Introductie 45
3.2 Voordelen 45
3.3 HDMI eigenschappen 45
3.4 Inhoud van de verpakking 45

4 Aandeslag. 46

4.1 Tips voor installment 46
4.2 Installatie 46

5 Gebruik 47

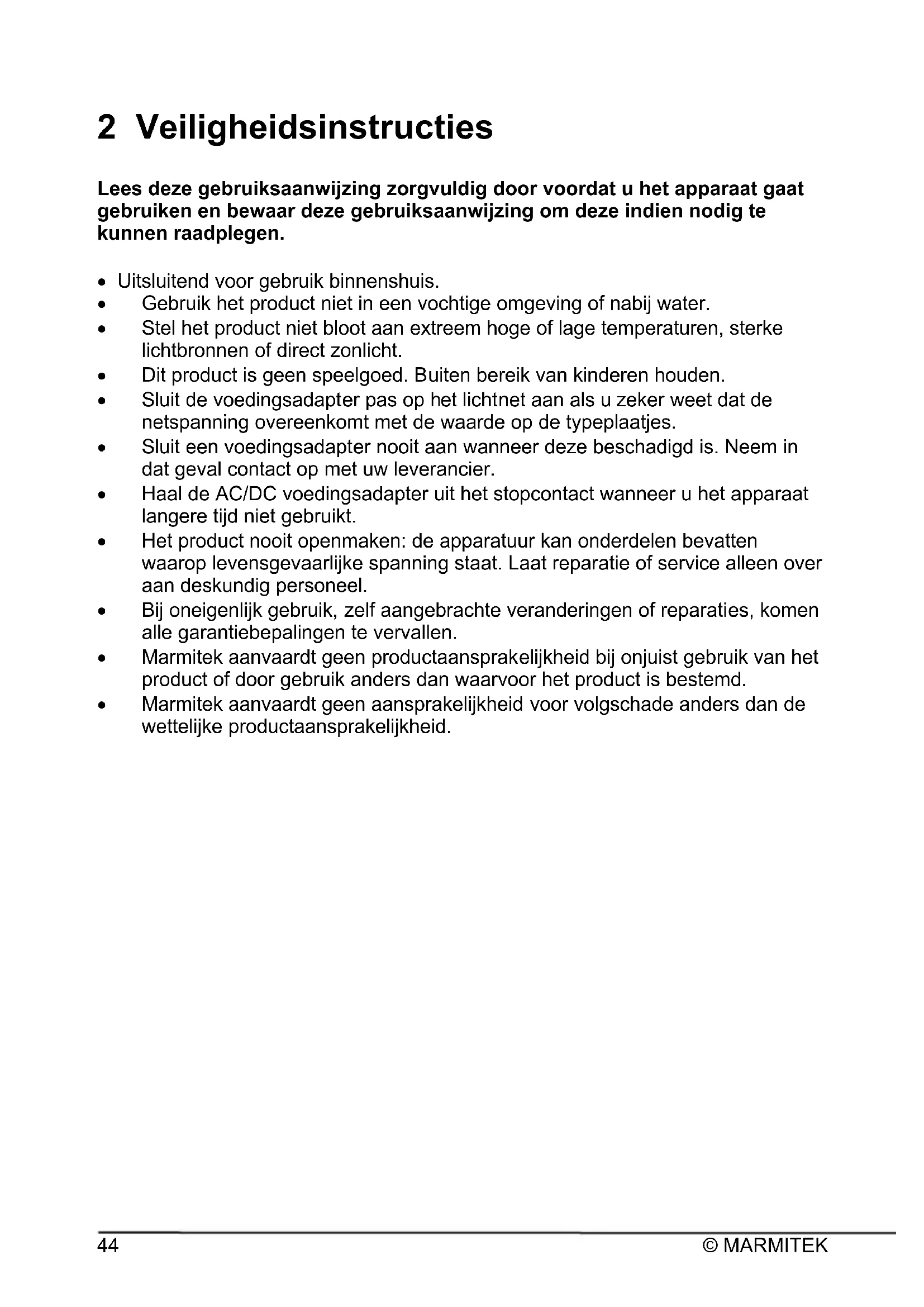

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat.gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelégoed. Buiten bereik van kinderen honden.
• Sluit de voedingsadapter pas op het lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
  Haal de AC/DC voedingsadapter uit het stopcontact wanner u het apparaat langereijd Niet gebruikt.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen.
  Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd.
• Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek Split 612 UHD 2.0^TM! Deze actieve HDMI splitter verbindt 2 tv's of projectors met een HDMI bron. In gegenstelling tot passieve HDMI splitters kan dit zonder enig signaal- of encryptieverlies en met behoud van optimale beeldkwaliteit. De Split 612 UHD 2.0^TM ondersteunt Ultra HD (4k), Full HD (1080p) en alle 3D formaten en is daarmee geschikt voor al uw bestaande en toekomstige apparatuur.

Al unsere producten zijn ontwikkeld en gefabricieerd maar de hoogst möglichke kwaliteitseisen. Lees a.u.b. eerst deze handleiding en volg de aanwijzingen zodat u optimal kunst genieten van de möglichkheden van dit product.

3.2 Voordelen

Geniet van de(AP)uwste Ultra HD content en kijk aan Netflix of een Blu-ray film in 4K op 2 tv's of projectors met behoud van ultiem contrast en prachtige kleuren.
Maakt het overbodig om uw HDMI kabel te wisselen als u films wilt bekijken of games wilt spelen op een andere tv of projector.
- Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signalverlies.
- Bepaal indien gewenst selbst de maximale video resolutie op de HDMI uitgang met de unique EDID schakelaar.
- Ondersteunt HDCP 2.2 voor het afspelen van beveiligde 4K Ultra HD-content.

3.3 HDMI eigenschappen

• Maximale doorvoersnelheid is 18 Gbit/s (gigabit per seconde). Hierdoor kan HDMI 2.0, Ultra HD 4k beelden weergeven in 60 fps (frames per seconde).
• Geschikt voor de{nieuwste Ultra HD 4K60 resolutie (3840× 2160 / 60Hz) High Dynamic Range (HDR), Deep Color en 4:4:4 chroma kleuren.
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)
• Ondersteunt alle 3D formaten (geschickt voor gebruik met uw eigén 3D apparatuur)
• Ondersteunt Dolby Atmos en DTS:X en alle overige gangbare audioformaten.

3.4 Inhoud van de verpakking

A. 1 × HDMI splitter
B. 1 × HDMI kabel
C. 1 x voedingsadapter
D. 1 × gebruiksaanwijzing

4 Aande slag

4.1 Tips voor installmentie

Schakel alle apparatuur (tv en HDMI bronnen) eerst uit voordat u deze aansluit op de Split 612 UHD 2.0^TM . Indien deze nicht uitgeschakeld konnen worden verwijder dan de stekker uit het stopcontact.
- Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
Wees voorzichtig黄埔ens het aansluten van uw HDMI kabels. Deze kannen makkelijk beschadigd raken.

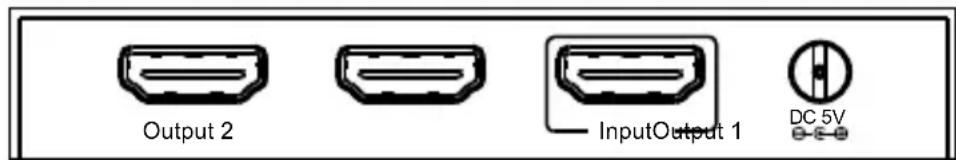

4.2 Installatie

1 Sluit de HDMI bron (zoals spelcomputer, blu-ray speler of digitale tv decoder) met een HDMI kabel aan op de HDMI poort waar bij "Input" staat.
2 Sluit de tv's of projectors met een HDMI kabel aan op de HDMI poorten waar bij staat "Output".
3 Sluit bij voorkeur de tv of projector met de hoogste resolutie (bijvoorbeeld Ultra HD) aan op "Output 1" en met een lagere resolutie (bijvoorbeeld Full HD) aan op "Output 2".
4 Sluit de voedingsadapter aan op de "DC 5V" ingang en steek de stekker in het stopcontact.

5 Gebruik

5.1 EDID

EDID staat voor Extended Display Identification Data en deze worden gebruikt voor communicatieussen HDMI bronnen en tv's of projectors om de ondersteunde beeldresoluties en audio formaten te bepalen. De HDMI bron vraagt aan de tv of projector deze informatatie op en bepaalt de Beste resolutie of audio formaat. Bij gebruik van meerdere tv's of projectors worden bepaald wat de Beste resolutie en audio formaat is die door alle aangesloten tv's worden ondersteund.

In sommige situatuies kan dat problemen veroorzaken, bijvoorbeeld wonneer eén van de aangesloten bronnen of tv's EDID nicht goed ondersteunt.

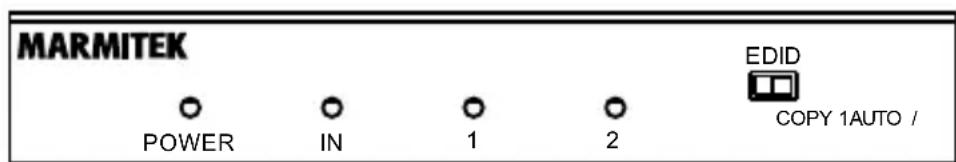

Met behulp van de EDID knop(Int. u de volgende keuze maken.

AUTO: detecteert automatisch de hoogst möglichke gemeinschappelijk beeldresolutie en audio formaat die door beiden tv's worden ondersteund. Op beiden tv's zal beeld en geluid weergegeven worden.
COPY 1: detecteert alleen de resolutie en audio formaat van de tv dat aangesloten is op "Output 1". Hiermee voorkomt u problemen met het afspelen van bijvoorbeeld 3D of Ultra HD (4k).

6 Productinformation

6.1 Technische specificaties

Aansluitingen

HDMI ingang 1x HDMI (19-pin female)

HDMI uitgang 2x HDMI (19-pin female)

HDMI kabellenge maximaal 15 meter

Video

Ondersteunde resoluties	4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz en 3D@1080p/60Hz.
Ondersteunde PC resoluties	max. QSXGA (2560x2048@60Hz).
HDMI standaarden	HDMI 2.0b, HDR, EDID, DVI, alle 3D formaten en Deep Color 36-bit.
HDCP standaarden HDCP 2.2 en HDCP 1.4
Kleurformaten	RGB en YCbCr 4:4:4, 4:2:0 of 4:2:2.
Kleurdiepte	max. 36-bit.
Doorvoersnelheid	max.18 Gbit/s.
Klokfrage	max. 600 MHz.

Audio

HDMI audio formaten

DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 en PCM stereo.

Behuizing

Afmetingen (H x B x D) 100 x 56 x 17 mm

Gewicht 158g

Omgeving

Omgevingstemperatuur +0 to +40^ C

Luchtvochtigheid 20% tot 90%

Voeding

External voedingsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specifications können wijzigen zonder voorafgaande melding hiervan.

7 Veel gestelde vragen (FAQs)

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluten van de HDMI splitter, probeer dan het probleem te achechterhalen door de apparaten een voor een aan te sluiten op uw tv's of projectors. Op deze manierkest u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI splitter of de tv.

• Controller of de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer�zijn dan gespecifieerd in de technische gegevens
• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn
  Zowel de HDMI bron als uw tv dient HDMI volledig te ondersteunen
• Controller of uw HDMI bronnen en tv de kopieerbeveiliging HDCP 2.2 (Highbandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

• Controller of de HDMI bron is ingesteld om 3D waar te gehen en/ of dat deze op automatisch staat.
• Zowel de HDMI bron als uw tv of projector要去 bezelfde 3D formaten ondersteunen.
• Controller of 3D correct wordt weergegeven door de HDMI bron direct op uw tv of projector aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

8 Kennisgeving

8.1 Verklaring van Overeenstemming

Bij deze verklaart Marmitek BV, dat deze Split 612 UHD 2.0^TM voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februar 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektramagnetische compatibiliteit (herschikking).

Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen. Richtlijn (EU) 2017/2102 van het Europees Parlement en de Raad van 15 november 2017 tot wijziging van Richtlijn 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordening (EU) 2019/1782 van de Commissie van 1 oktober 2019 tot vaststelling van eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen overeenkomstig Richtlijn 2009/125/EG van het Europees Parlement en de Raad en tot intrekking van Verordening (EG) nr. 278/2009 van de Commissie

U kurz de volledige conformiteitsverklaring lezen op http://www.marmitek.com

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie en andere Europese landen met gezegcheden inzamelingssystemen.

Dit symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudelijk afval mag worden behandeld. Het moetECHter aan een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. U bentzfelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recyclng van deze apparatuur voorkomt maybee negatieve gevolgen voor het milieu en de gezondheid.Vooreer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijkke autoriteiten of afvalverwerkingsdienst,of met de winkel waar u het product hebt aangeschaft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Germatron BV.

Split 612 UHD 2.0^TM is een handelsmerk van Marmitek BV. Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar Niet beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent Niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zich goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven - Nederland
