GEBRUIKSAANWIJZING Split 422 MARMITEK

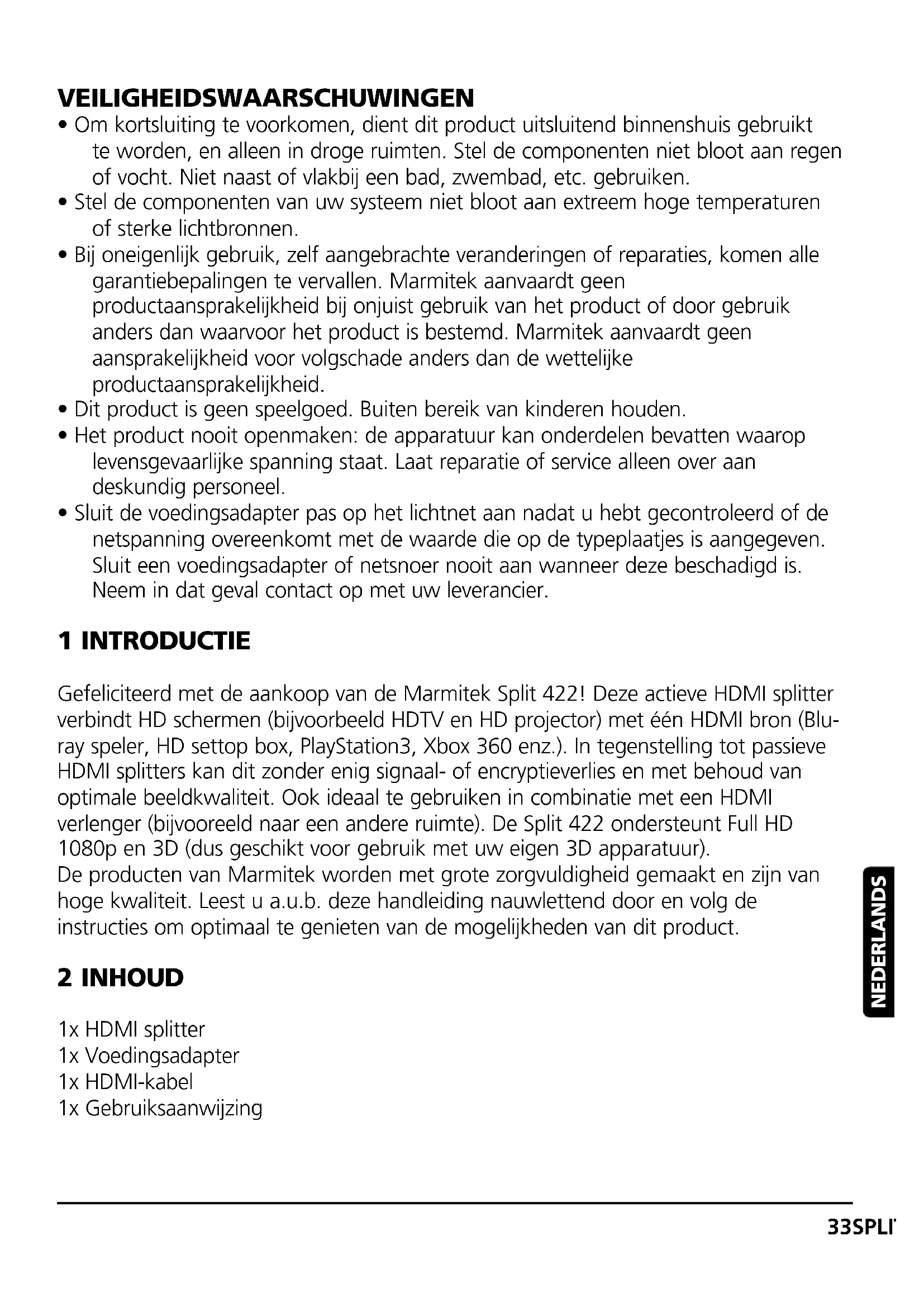

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.

• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.

• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.

• Dit product is geen speelgoed. Buiten bereik van kinderen houden.

• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.

• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier. 1 INTRODUCTIE Gefeliciteerd met de aankoop van de Marmitek Split 422! Deze actieve HDMI splitter verbindt HD schermen (bijvoorbeeld HDTV en HD projector) met één HDMI bron (Blu- ray speler, HD settop box, PlayStation3, Xbox 360 enz.). In tegenstelling tot passieve HDMI splitters kan dit zonder enig signaal- of encryptieverlies en met behoud van optimale beeldkwaliteit. Ook ideaal te gebruiken in combinatie met een HDMI verlenger (bijvooreeld naar een andere ruimte). De Split 422 ondersteunt Full HD 1080p en 3D (dus geschikt voor gebruik met uw eigen 3D apparatuur). De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product. 2 INHOUD 1x HDMI splitter 1x Voedingsadapter 1x HDMI-kabel 1x Gebruiksaanwijzing 33SPLIT 422 NEDERLANDS3 VOORDELEN

• Voor het aansluiten van spelcomputers zoals PlayStation en Xbox, Blu-ray speler, satellietontvanger en alle overige HDMI apparaten.

• Ingebouwde HDMI switcher maakt het mogelijk om te schakelen tussen de 2 aangesloten HDMI bronnen.

• Geschikt voor Full HD 1080p en alle 3D formaten.

• Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signaalverlies, waardoor u tot maar liefst 15 meter HDMI kabel op de uitgang kunt aansluiten.

• Storingsvrij door solide metalen interferentievrije kwaliteitsbehuizing.

• HDMI gecertificeerd door ATC (Authorized Test Centers)

• Voldoet aan de HDCP normen (High-bandwidth Digital Content Protection) HDMI EIGENSCHAPPEN

• Videobandbreedte 225 MHz (maakt beeld weergave mogelijk van 1080p, 12-bit en 60Hz)

• 3D (geschikt voor gebruik met uw eigen 3D apparatuur)

• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)

• Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)

• Lip-Sync (voorkomt synchronisatie problemen tussen beeld en geluid )

• CEC (meerdere ‘CEC’ apparaten bedienen met één afstandsbediening). 4 INSTALLATIE

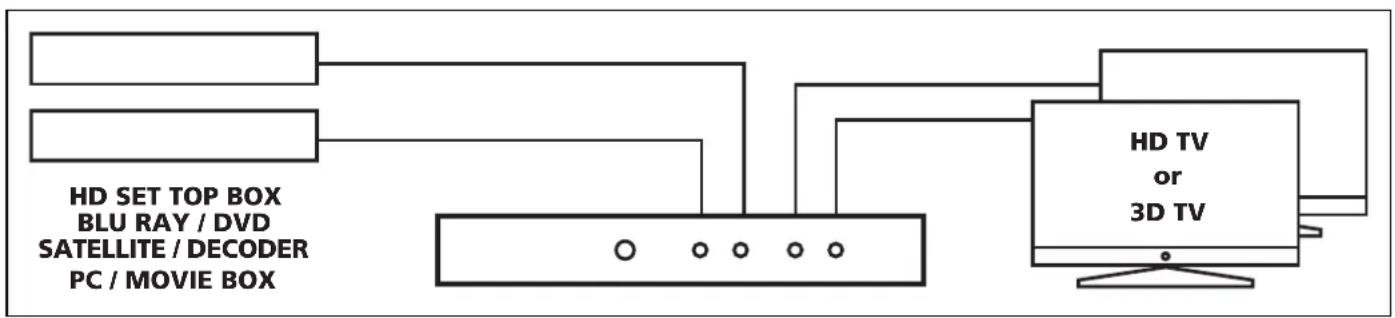

1. Sluit de HDMI bronnen aan op de “input” van de Split422 via HDMI kabels.

2. Sluit de HDMI schermen (HDTV of HD projector) aan op de “output” van de Split

422 via HDMI kabels.

3. Sluit de voedingsadapter aan op de Split 422 en steek de stekker in het

stopcontact. Tip bij installatie: Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te sluiten of los te koppelen, deze kunnen hierdoor beschadigd raken.

3D TV SATELLITE / DECODER 34 © MARMITEK5 GEBRUIK De maximale resolutie die gebruikt kan worden is volledig afhankelijk van de HDMI bron en de aangesloten HDMI schermen. De resolutie van de HDMI bron dient zo ingesteld te worden dat beide HDMI schermen deze resolutie ondersteunen. Kijk in de gebruiks - aanwijzing van de aangesloten HDMI apparatuur wat de maximale ondersteunde resolutie is en hoe deze ingesteld kan worden. Als alle apparatuur op de juiste manier is aange sloten en ingesteld schakel dan alle apparatuur uit en weer aan. Selecteer de juiste HDMI ingang op uw HDMI scherm en u zult op beide schermen hetzelfde signaal zien met dezelfde resolutie. Met de Select knop op de voorkant van de Split422 kan handmatig tussen de 2 HDMI bronnen geschakeld worden. Beide HDMI schermen zullen overschakelen naar dezelfde HDMI bron. Tip bij gebruik: Zorg ervoor dat de HDMI bron en schermen het HDCP protocol volledig ondersteunen om problemen te voorkomen.

6 VEEL GESTELDE VRAGEN

Geen (of slecht) beeld en geluid Indien u slecht of geen beeld ervaart na het aansluiten van de HDMI splitter, probeer dan het probleem te achterhalen door de apparaten één voor één aan te sluiten op uw scherm (TV, monitor of projector). Op deze manier kunt u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI splitter of het scherm. HDMI apparaten die niet door ATC (Authorized Test Centers) getest en gecertificeerd zijn kunnen beeld en geluidsproblemen veroorzaken.

• Controleer of de voedingsadapter van de Split 422 is aangesloten en in het stopcontact zit.

• Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit.

• Gebruik geen HDMI kabels die langer zijn dan gespecificeerd in de technische gegevens

• Controleer of de HDMI kabels en/ of connectoren niet beschadigd zijn

• Zowel de HDMI bron als uw scherm dient HDMI volledig te ondersteunen

• Controleer of uw HDMI bronnen en scherm de kopieerbeveiliging HDCP (High- bandwidth Digital Content Protection) ondersteunen. Geen correcte 3D weergave

• Controleer of de HDMI bron is ingesteld om 3D weer te geven en/ of dat deze op automatisch staat.

Zowel de HDMI bron als uw HD scherm moet dezelfde 3D formaten ondersteunen.

• Controleer of 3D correct wordt weergegeven door de HDMI bron direct op het HD scherm aan te sluiten met een HDMI kabel. 35SPLIT 422 NEDERLANDSHeeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com 7 TECHNISCHE GEGEVENS Resolutie Ondersteunde HDTV Resoluties 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Ondersteunde PC Resolutie (max) 1920 x 1200 Ondersteunde 3D formaten 1080p@23.98/24Hz, 720p@59.94/60/50Hz Maximale Pixel Frequency (max) 225 MHz Single link Bit Rate (max) 2.25 Gbps Video Data Rate (max) 6.75 Gbps Output Video HDMI HDCP1.0/1.1 In- en uitgangen HDMI Ingang (19-pin female) 2 HDMI HDMI Uitgang (19-pin female) 2 HDMI Maximale HDMI kabel lengte 15 meter Behuizing Splitter Afmeting (H x B x D) 155 x 70 x 25mm Gewicht 260g Omgeving Omgevingstemperatuur +0 to +70° C Omgevingsvochtigheid 10% tot 85% Voeding Externe voedingsadapter Ingang 100-240VAC @50-60Hz Uitgang 5VDC @ 2A Specificaties kunnen wijzigen zonder voorafgaande melding hiervan. 8 OPTIONEEL VERKRIJGBAAR Infrarood verlenging Marmitek biedt een verscheidenheid aan producten aan die het u mogelijk maakt uw apparatuur ook te bedienen wanneer deze zich in een gesloten kast of zelfs in een andere kamer bevindt. Dit kan met of zonder kabels. Meer informatie over deze zogenoemde infraroodverlengers vindt u op www.marmitek.com. 36 © MARMITEKMeerdere apparaten aansluiten Wilt u meerdere A/V apparaten aansluiten? Met de Marmitek Connect serie sluit u met één kabel alle apparatuur aan, met behoud van kwaliteit. Meer informatie over deze zogenoemde switchgear vindt u op www.marmitek.com. Overal bekijken Om de content van uw HD apparatuur overal te bekijken, zelfs in een andere ruimte, kunt u kiezen voor Marmitek's bedrade of draadloze AV oplossingen. Gebruikmakend van de ingebouwde infraroodverlenger, kunt u de apparatuur bedienen door muren en vloeren. Meer informatie over deze zogenoemde HDMI zenders vindt u op www.marmitek.com. Milieu-informatie voor klanten in de Europese Unie De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft. 37SPLIT 422
