MANUAL DE USUARIO Split 422 MARMITEK

CARATÉRISTIQUES v1.3 HDMI

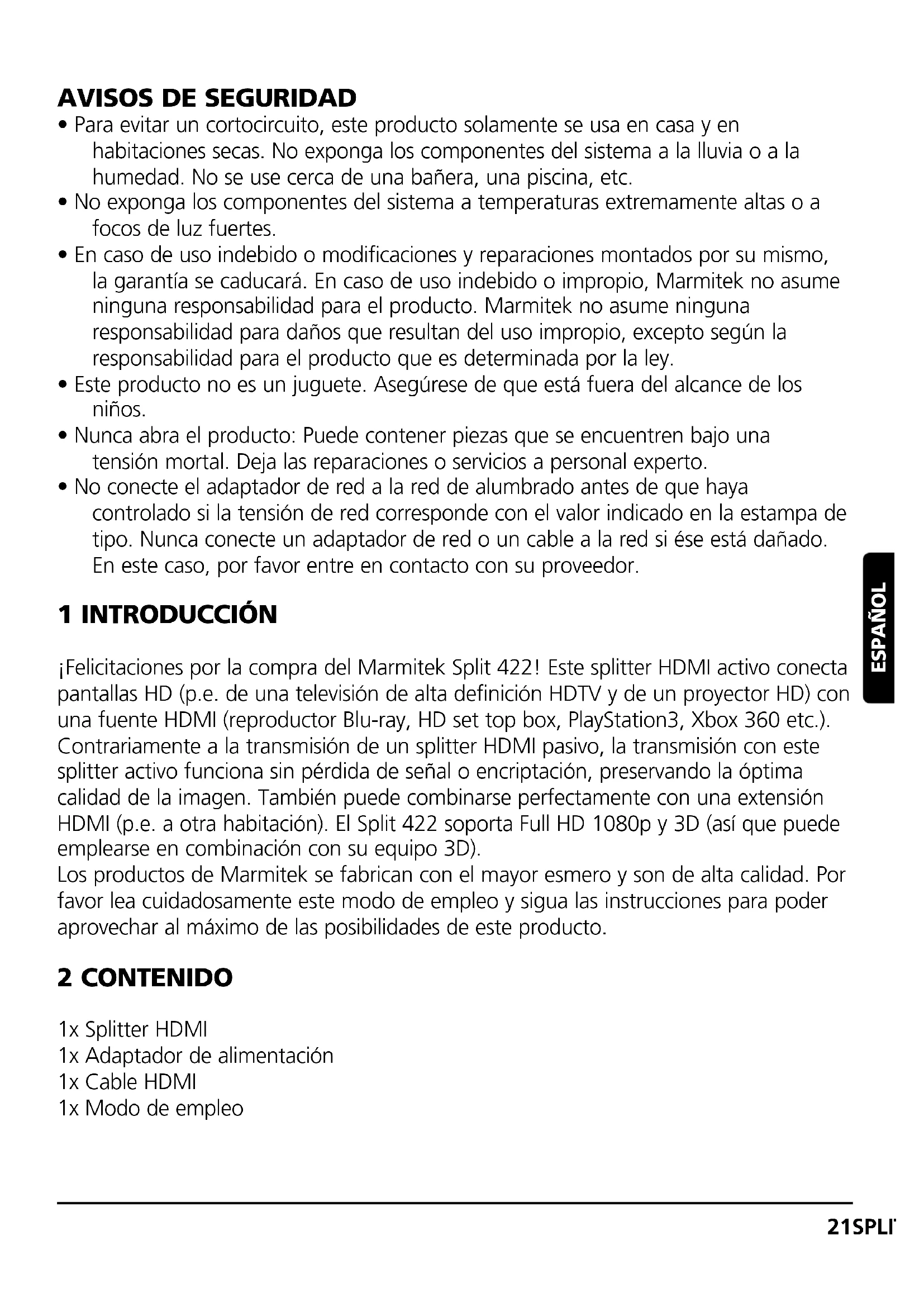

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

1 INTRODUCCIÓN

¡Felicitaciones por la compra del Marmitek Split 422! Este splitter HDMI activo conecta pantallas HD (p.e. de una televisión de alta definición HDTV y de un proyector HD) con una fuente HDMI (reproductor Blu-ray, HD set top box, PlayStation3, Xbox 360 etc.). Contrariamente a la transmisión de un splitter HDMI pasivo, la transmisión con este splitter activo funciona sin pérdida de señal o encriptación, preservando la óptima calidad de la imagen. También puede combinarse perfectamente con una extensión HDMI (p.e. a otra habitación). El Split 422 soporta Full HD 1080p y 3D (así que puede emplearse en combinación con su equipo 3D).

Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al máximo de las posibilidades de este producto.

2 CONTENIDO

1x Splitter HDMI
1x Adaptador de alimentación
1x Cable HDMI
1x Modo de empleo

3 VENTAJAS

• Para conectar videoconsolas como PlayStation y Xbox, reproductores Blu-Ray, receptores de satélite y todos los demás dispositivos HDMI.
• El conmutador HDMI incorporado facilita el cambio entre las 2 fuentes HDMI conectadas.
• Apto para Full HD 1080p y todos los formatos 3D.
• Con repetidor y ecualizador incorporados para la corrección de una posible pérdida de señal, así que puede conectarse un cable de 15 metros como máximo a la salida.
• El gabinete sólido de metal evita interferencias.
• HDMI certificado por ATC (Authorized Test Centers).
• Cumple con las exigencias de HDCP (High-bandwidth Digital Content Protection).

CARACTERÍSTICAS DE v1.3 HDMI

• Anchura de banda de 250 MHz (facilita una reproducción de imágenes de 1080p, 12-bit y 60Hz).
• 3D (apto para el empleo con dispositivos 3D).
• Deep Color 36-bit, (mil millones en vez de millones de colores, mejor reproducción de diferencias de gradación y proporción de contraste más alta).
• Dolby TrueHD & DTS HD Master Audio (soporte de audio de alta calidad).
• Lip-Sync (evita problemas de sincronización entre imágenes y sónido).
• CEC (manejar varios dispositivos 'CEC' con un mando a distancia.

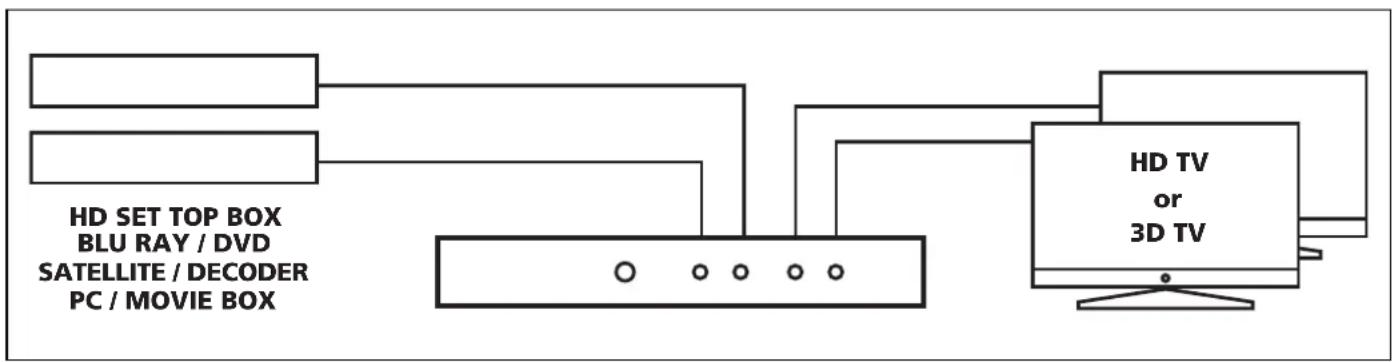

4 INSTALACIÓN

1. Conecta las fuentes HDMI al "input" del Split422 utilizando cables HDMI.
2. Conecta las pantallas HDMI (HDTV o proyector HD) a las salidas ("output") del Split 422 utilizando cables HDMI.
3. Conecta el adaptador de alimentación al Split 422 y enchúfalo.

Aviso para la instalación:

Emplea exclusivamente cables High Speed HDMI® certificados para obtener una calidad perfecta de imágenes y sónido. No conecte o desconecte los cables HDMI con mucha fuerza, se pueden dañar.

5 EMPLEO

La resolución máxima que puede emplearse depende de la fuente HDMI y de las pantallas HDMI conectadas. Ha de ajustar la resolución de la fuente HDMI de manera que las dos pantallas la soportan. Consulta el modo de empleo de los aparatos HDMI conectados para información sobre la resolución máxima que se soporta y sobre el ajuste de la resolución. Cuando todo el equipo está correctamente conectado y ajustado, ha de apagar y luego encenderlo de nuevo. Selecciona la entrada correcta HDMI en la pantalla HDMI y en las dos pantallas aparecerá la misma señal con la misma resolución. Con el botón “Select” en la parte delantera del Split422 se puede cambiar entre las dos fuentes HDMI manualmente. Las dos pantallas HDMI cambian a la misma fuente HDMI.

Aviso para el empleo:

Para evitar problemas es importante que tanto la fuente HDMI como también las pantallas soporten completamente el protocolo HDCP.

6 PREGUNTAS FRECUENTES

No imagen y sonido o mala imagen y sonido

Si después de haber conectado el splitter HDMI tiene mala imagen o sonido, por favor conecta individualmente los aparatos a la pantalla (televisión, pantalla o proyector) para encontrar la origen del problema. De esta manera puede determinar si el problema tiene que ver con las fuentes HDMI, los cables HDMI, el splitter HDMO o la pantalla. Aparatos HDMI no comprobados y certificados por los ATC (Authorized Test Centers) pueden causar problemas de imagen y sonido.

• Controla si el adaptador de alimentación delSplit 422 está conectado y enchufado.
• Emplea exclusivamente cables High Speed HDMI® certificados para obtener una calidad perfecta de imágenes y sónido.
• No emplee cables HDMI más largos como indicado en los datos técnicos.
• Comprueba que los cables HDMI y/o los conectores no sean dañados.
• Tanto la fuente HDMI como también la pantalla tienen que soportar completamente HDMI.
• Controle si las fuentes HDMI y la pantalla soportan la protección de contenido digital HDCP (High-bandwidth Digital Content Protection).

Reproducción 3D incorrecta

• Controla si la fuente HDMI está correctamente ajustada para la reproducción 3D o si está puesta en posición automática.
• Es necesario que la fuente HDMI y la pantalla HD soporten los mismos formatos 3D.
• Controla si la reproducción 3D está correcta cuando la fuente HDMI se conecta directamente a la pantalla HD con un cable HDMI.

¿Tiene otras preguntas? Visite www.marmitek.com

7 DATOS TÉCNICOS

Resolución

Resoluciones HDTV soportadas 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Resolución PC soportada (máx.) 1920x1200

Formatos 3D soportados 1.080p@23.98/24 Hz, 720p@59.94/60/50 Hz

Frecuencia de píxel máxima (máx.) 225MHz

Single link Bit Rate (máx.) 2.25Gbps

Video Data Rate (máx.) 6.75Gbps

Salida video HDMI HDCP1.0/1.1

Entradas y salidas

Entrada HDMI (19 espigas hembra) 2 HDMI

Salida HDMI (19 espigas hembra) 2 HDMI

Longitud máxima de cable HDMI 15m

Gabinete splitter

Dimensiones (LxAxP) 155x70x25mm

Peso 260g

Ambiente

Temperatura ambiental +0 a +70°C

Humedad ambiental 10% a 85%

Alimentación

Adaptador de alimentación externo Entrada 100-240VAC @50-60Hz

Salida: 5VDC @ 2A

Las especificaciones pueden cambiarse sin aviso previo.

8 OPCIONALMENTE OBTENIBLE

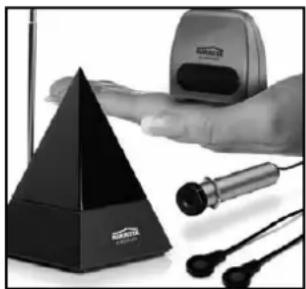

Extensión infrarroja

Marmitek le ofrece una variedad de productos que le facilita el manejo de sus aparatos aún cuando se encuentren dentro de un armario cerrado o en otra habitación. Estos productos existen con o sin cables. Para más información sobre estas extensiones infrarrojas, visite www.marmitek.com.

Conectar varios aparatos

¿Quiere conectar varios aparatos A/V? Con el serie Connect de Marmitek todos los aparatos pueden conectarse con solamente un cable, sin pérdida de calidad. Más información sobre este llamado switchgear puede encontrar en www.marmitek.com.

Ver en cualquier parte

Para ver el contenido del equipo HD en cualquier parte de la casa, Marmitek ofrece soluciones AV cableadas y inalámbricas que facilitan el manejo del equipo también a través de muros y techos utilizando las extensiones infrarrojas incorporadas. Para informaciones más detalladas sobre estos emisores HDMI visita www.marmitek.com.

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

AVVISI DI SICUREZZA

Marmitek BV declara que este Split 422 cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 2004/108/ce del parlamento europeo y del consejo de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión

Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos

Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desarrolla la Directiva 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a los requisitos de diseño ecológico aplicables a la eficiencia media en activo de las fuentes de alimentación externas y a su consumo de energía eléctrica durante el funcionamiento en vacío
